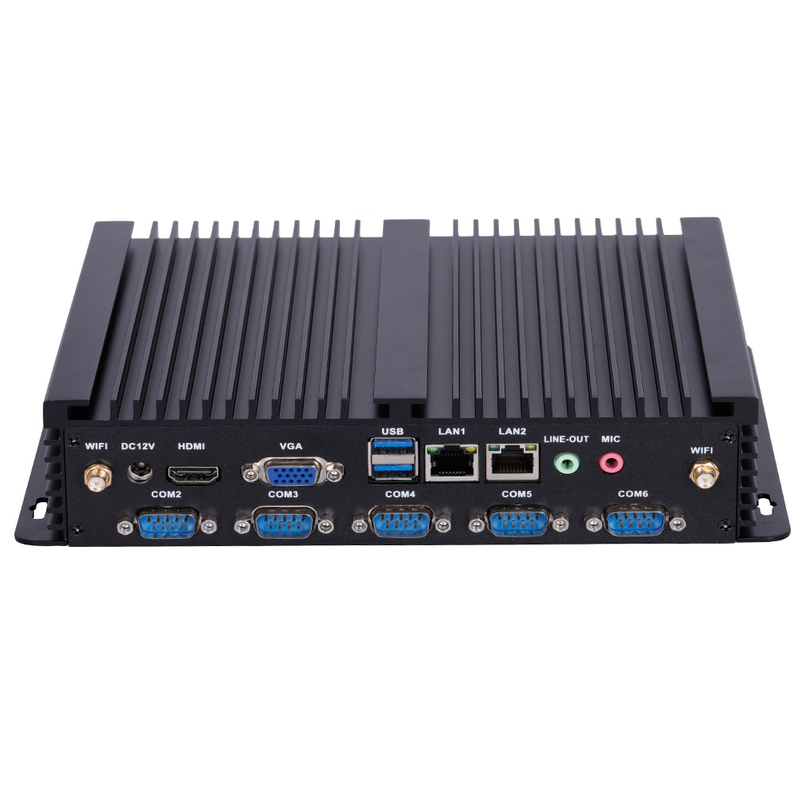

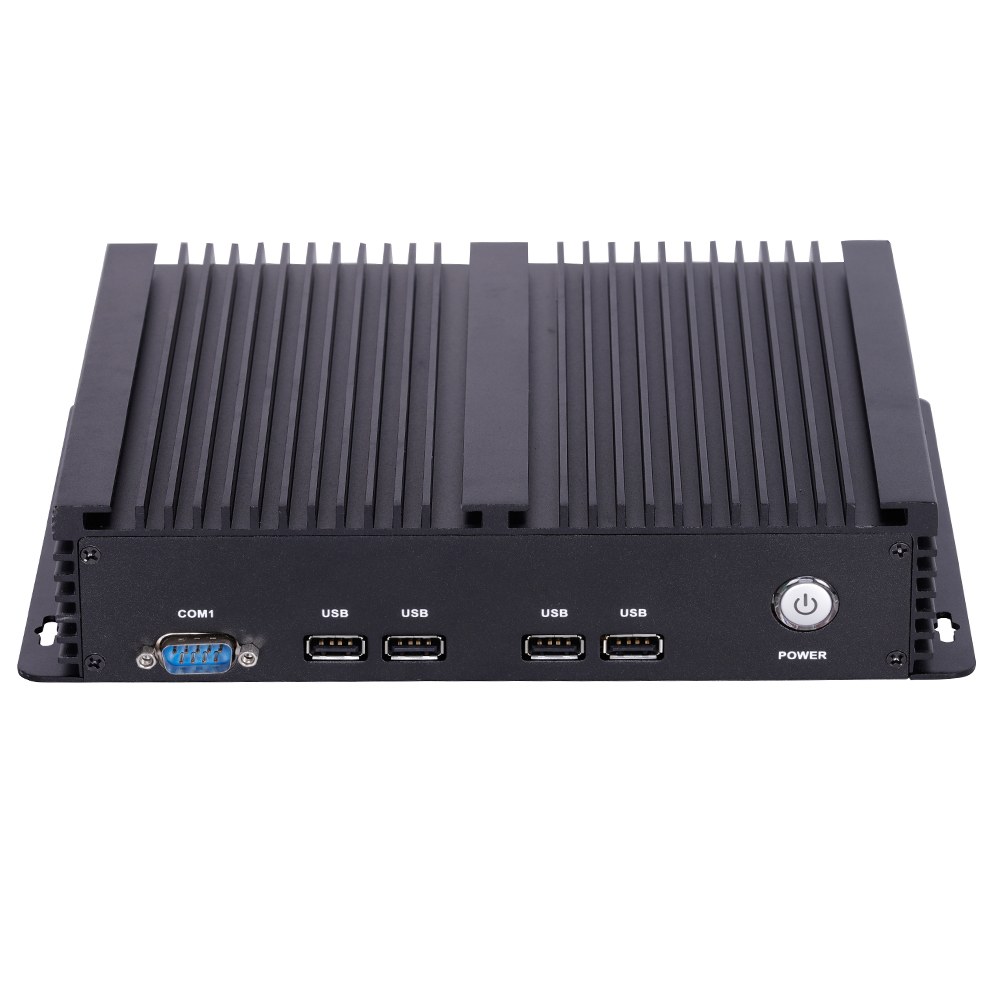

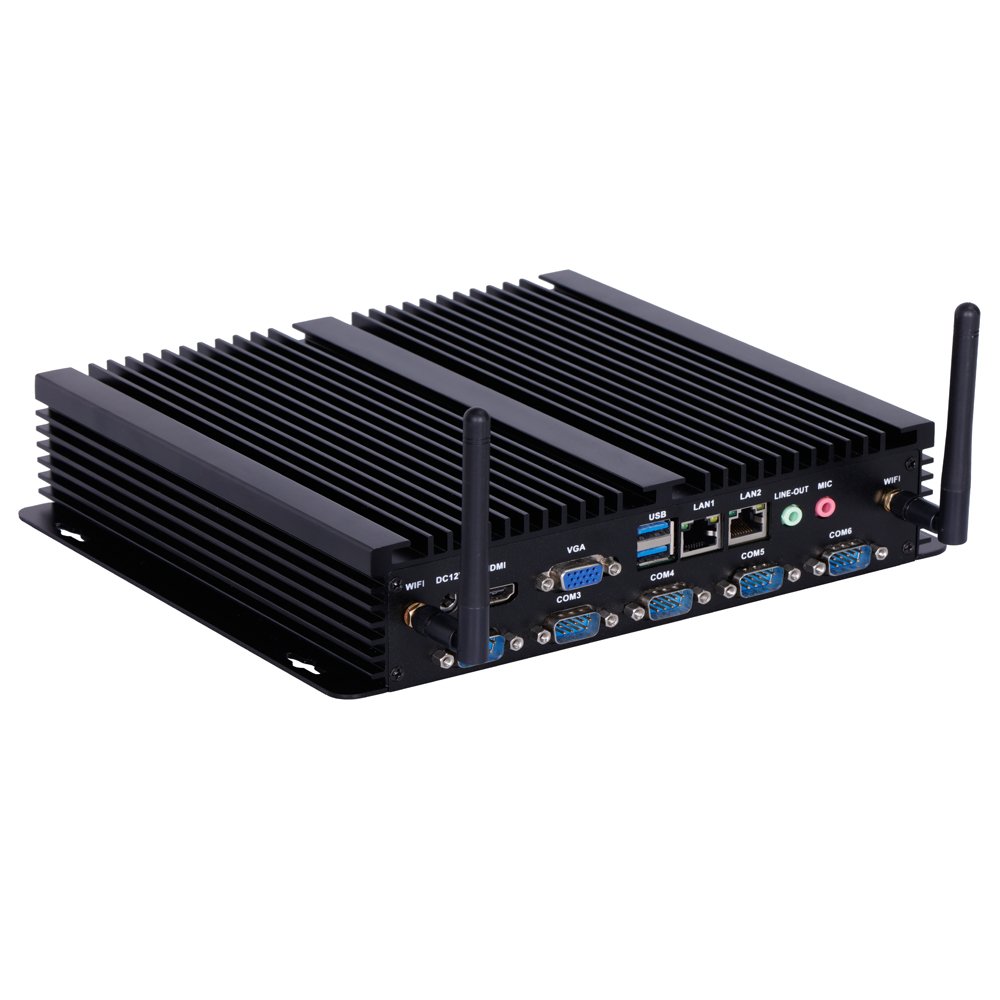

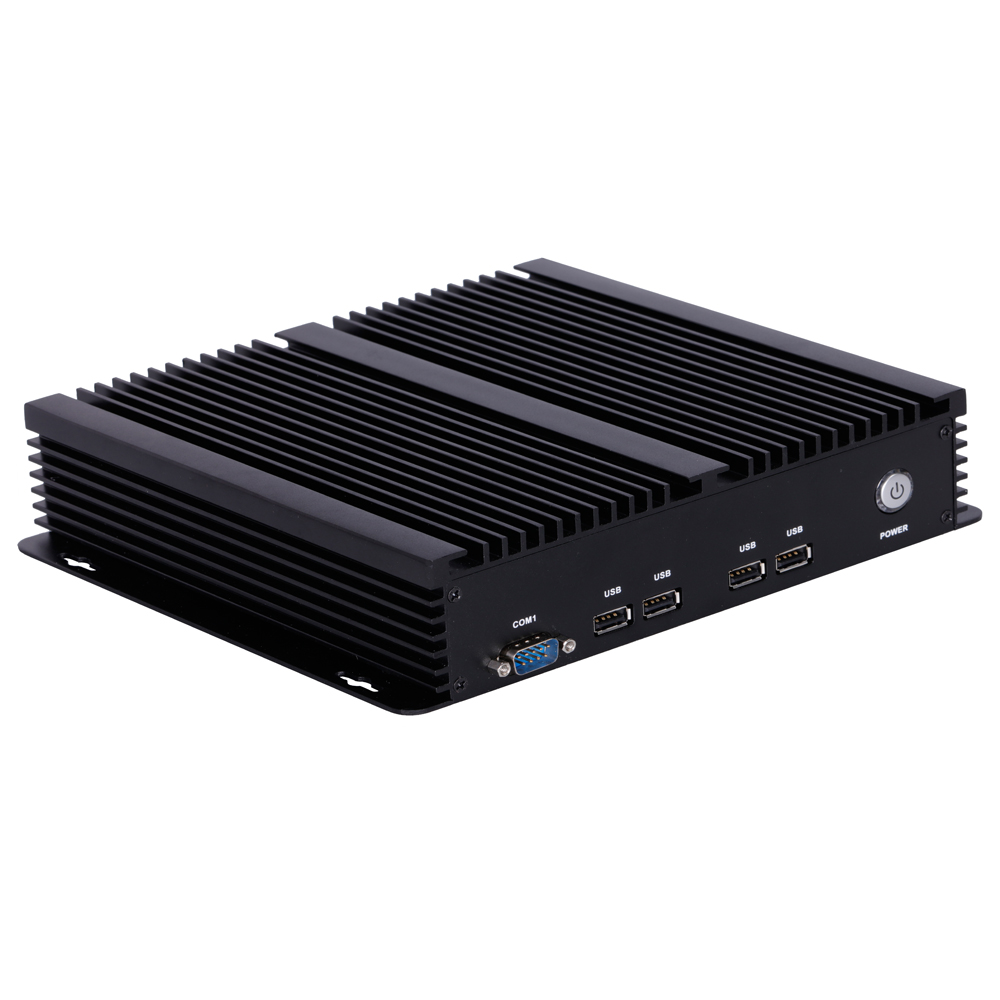

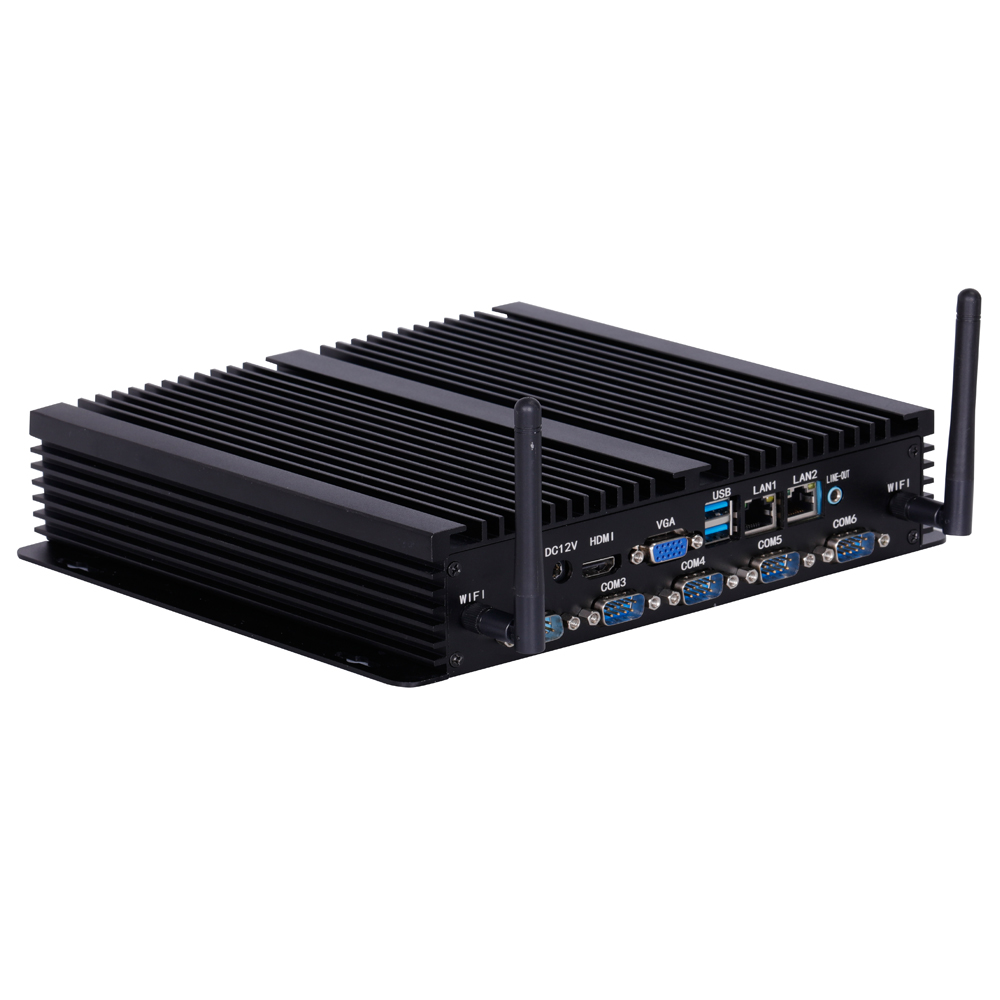

Industrial PC Model | IPC6000-6COM-2LAN-6USB |
Motherboard Model | QM9650 QM9750 QM9850 |
Appearance | Color: Black Case material :Aluminium Size: 234mm（L）*205mm（W）*53mm（H） |
Cooling | Fanless |
Inside motherboard specification |
Motherboard Size | 170mm*170mm*18mm |
CPU | Support Kabylake 7th gen 8th gen i3、i5、i7 |
Storage | 2*NB-DDR4 RAM slot，Support 2133/2400MHz RAM，Max Support 32GB |
Power | 1*DC_IN | Support 12V/19V Power，DC head diameter 2.5MM Motherboard full consumption power is 35W。Suggest use 12V/5A or above power adapter. |
1*ATX_4Pin |
Display function | Integrated Intel HD Graphics 620 graphics controller ，Support Single display, dual display/three display copy, Dual display/three display extensions，single display under DOS |
1*VGA DB15 port | Support Highest Resolution 1920*1200@60HZ |
1*VGA_OUT pin | Support Highest Resolution 1920*1200@60HZ （12Pin，1*12Pin，2.0mm） |
1*HDMI 1.4 port | Support 4K Resolution 4096/3840*2160@24/30HZ |
1*HDMI_CON pin | Support 4K Resolution 4096/3840*2160@24/30HZ （16Pin，2*8Pin，2.0mm） |
1*LVDS pin | Support Resolution 1920*1080@60HZ （30Pin，2*15Pin，2.0mm） |
1*LVDS_PWR pin | LVDS voltage control pin （6Pin，2*3Pin，2.0mm） |
1*INVERT pin | LVDS backlight switch backlight brightness control （6Pin，1*6Pin，2.0mm） |
1*DP port（optional） | Support 4K Resolution 4096/3840*2160@60HZ |
1*EDP pin（optional） | Support 4K Resolution 4096/3840*2160@60HZ （30Pin，2*15Pin，2.0mm） |
1*EDP_PWR pin | EDP voltage control pin （6Pin，2*3Pin，2.0mm） |
Network function | 1*LAN port | Realtek 8111H Gigabit network card chip，Support Network wake-up and PXE No disk startup function |
1*Mini-PCIE port | Support WIFI/3G/4G/GPS/Bluetooth module etc， Optional support MSATA |
Hard disk | 1*M.2 port | Default Support M.2 2280， Optional 2242；Default SATA signal，can revise to NVME（PCIE）signal |
1*SATA1/2port | Standard SATA3.0 Disk Port ， Maximum transmission speed 6.0 Gbps |
1*SATA_PWR1/2pin | Hard disk power pin，Available electricity 5V、12V. （4Pin，1*4Pin，2.54mm） |
Audio Function | Integrated Realtek ALC662 HD Digital audio decoder， 6-channel high fidelity audio controller |
1*LINE_OUT port | Support Audio output（green） |
1*MIC_IN port | Support Microphone input（red） |
1*INT_SPK pin | power amplifier Support 8Om5W Speaker dual-channel output （4Pin，1*4Pin，2.0mm） |
1*F_AUDIO pin | Standard Audio pin （9Pin，2*5Pin，2.54mm） |
1*SPDIF pin | Digital audio pin （3Pin，1*3Pin，2.54mm） |
USB Function | 2*USB3.0 port | Rear standard USB3.0 port |
2*USB2.0 port | Rear standard USB2.0 port |
1*F_USB1 pin | Front standard USB2.0 pin，one group has 2*USB2.0 （9Pin，2*5Pin，2.54mm） |
1*F_USB2 pin | Front standard USB2.0 pin，one group has 2*USB2.0 （9Pin，2*5Pin，2.54mm） |
1*F_USB3_A pin | Front standard USB3.0 pin，one group has 2*USB3.0 （19Pin，2*10Pin，2.0mm） |
switches | 1*F_PANEL pin | switch、 Power supply light、Hard disk Light、restart pin （9Pin，2*5Pin，2.54mm） |
1*AUTO_SW pin | Hardware control power on and power on pin （3Pin，1*3Pin，2.0mm） |
Other I/O | COM1/COM2 pin | Serials，COM1 Support RS232，RS422/RS485 Optional （9Pin，2*5Pin，2.54mm） |
COM3~COM6 pin | Serial，Support Standard RS232； （39Pin，2*20Pin，2.0mm） |
1*JCOM1/2 pin | Control COM1/2 the 9th pin power 0V/5V/12V Optional （6Pin，2*3Pin，2.0mm） |
1*SIM_CARD slot | Support SIM card，when use 3G/4G,will need Sim card |
1*FAN2 pin | CPU fan pin，Support temperature control （3Pin，1*3Pin，2.54mm） |
1*FAN3 pin | System fan Pin ，full speed，no support temperature control （3Pin，1*3Pin，2.54mm） |
1*J_GPIO pin | GPIO control pin （10Pin，2*5Pin，2.0mm） |
Working environment | working temperature ：-20℃~60℃； Working humidity：5%~95%[化] relative humidity， No condensation |
BIOS | AMI BIOS，Support Power up，RTC，Intelligent identification of remote switching equipment |
Watch Dog | Watchdog programming，Support Hardware reset function（256level，0~255second） |
operating system (OS) | Support Windows 10，Windows 8，Linux etc |
