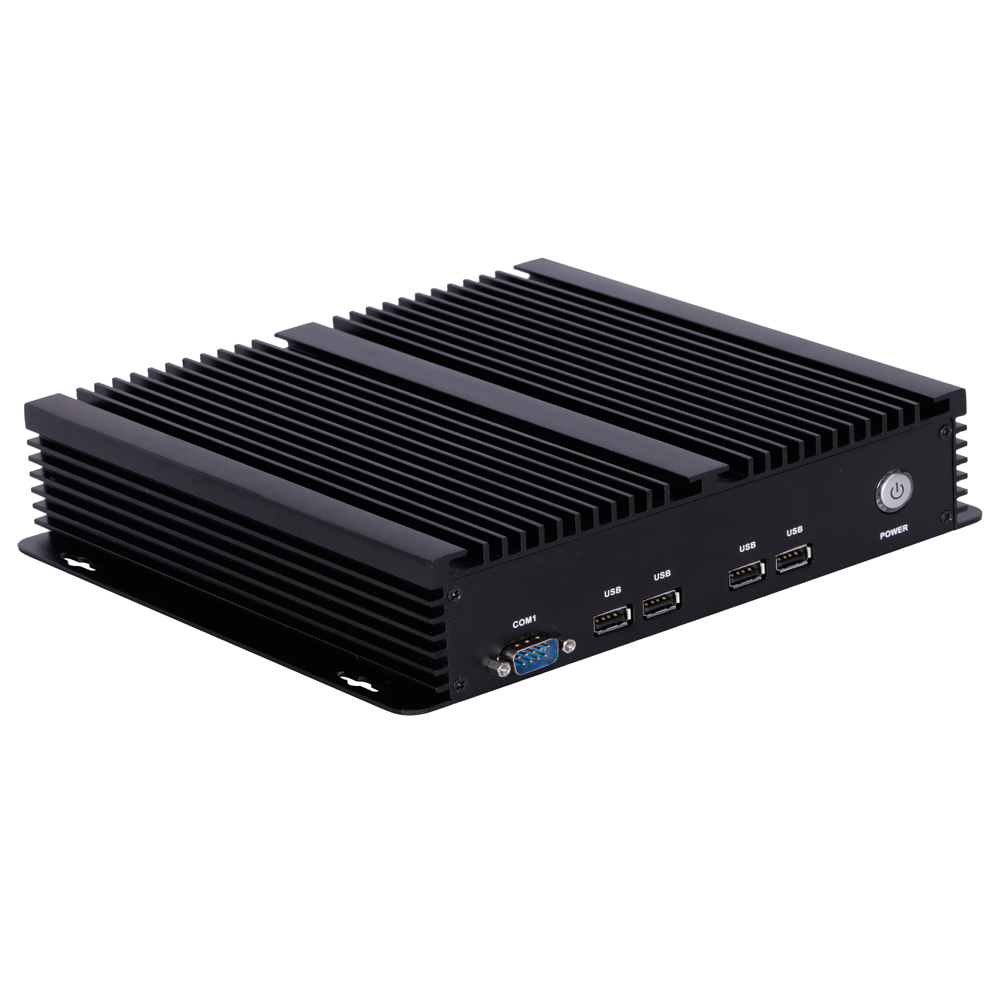

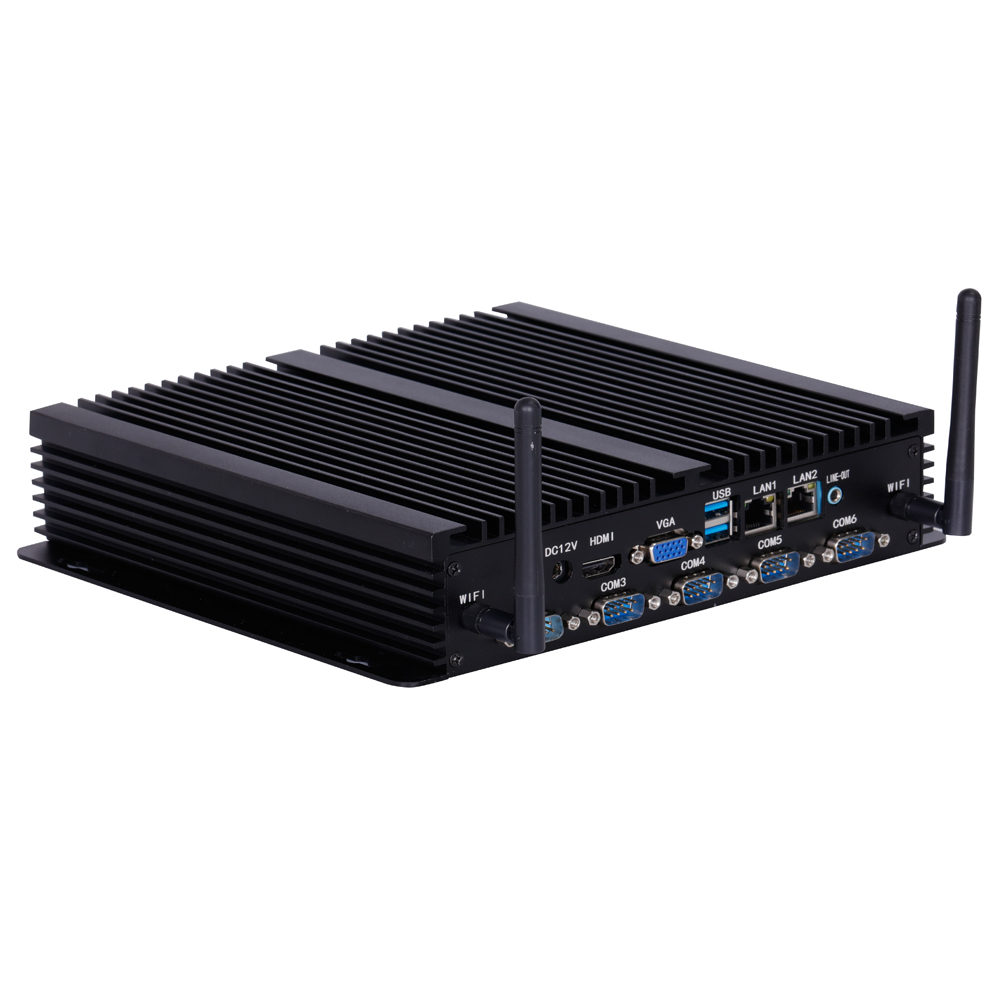

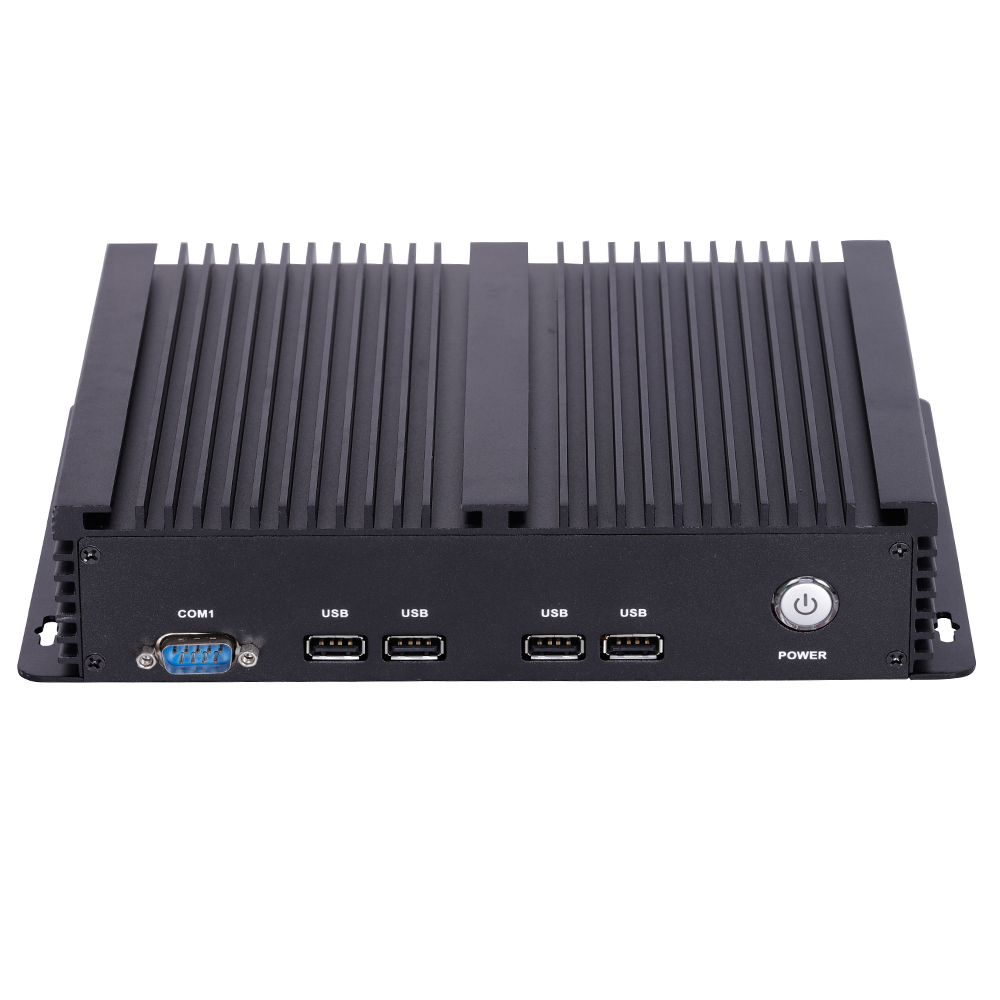

PC industriel Modèle |
IPC6000-6COM-2LAN-6USB |
Carte mère Modèle |
QM9650 QM9750 QM9850 |
Apparence |
Couleur : Noir Matériau du boîtier : Aluminium Taille : 234 mm （L） *205 mm（W）* 53 mm（H） |
Refroidissement |
Sans ventilateur |
Spécifications intérieures de la carte mère |
Taille de la carte mère |
170mm*170mm*18mm |
Processeur |
Supporte Kabylake 7 ème génération 8ème génération i3、i5、i7 |
Stockage |
2 emplacements RAM NB-DDR4, prise en charge de la RAM 2133/2400 MHz , prise en charge maximale de 32 Go. |
Pouvoir |
1*DC_IN |
Prise en charge de l'alimentation 12 V/19 V , CC 2,5 mm. diamètre de la tête La consommation totale de la carte mère est de 35 W. Il est suggéré d'utiliser un adaptateur secteur 12 V/5 A ou plus. |
1 * ATX_4 broches |
Fonction d'affichage |
Contrôleur graphique Intel HD Graphics 620 intégré, prise en charge d'un affichage unique, copie double affichage/trois affichages, extensions d'affichage double/trois affichages, affichage unique sous DOS |
1 * port VGA DB15 |
Prise en charge de la plus haute résolution 1920*1200 @ 60HZ |
1 * broche VGA_OUT |
Prend en charge la plus haute résolution 1920 x 1200 à 60 Hz (12 broches, 1 x 12 broches, 2,0 mm). |
1 * port HDMI 1.4 |
Prise en charge 4K de la résolution 4096/3840*2160@24/30HZ |
1 * broche HDMI_CON |
Prise en charge 4K de la résolution 4096/3840*2160@24/30HZ (16 broches, 2*8 broches, 2,0 mm) |
1 * broche LVDS |
Résolution de support 1920*1080 @ 60HZ (30 broches, 2*15 broches, 2.0mm) |
1 * broche LVDS_PWR |
LVDS Broche de contrôle de tension (6 broches, 2 x 3 broches, 2,0 mm) |
1 * broche inversée |
LVDS Contrôle de la luminosité du rétroéclairage du commutateur de rétroéclairage (6 broches, 1 * 6 broches, 2,0 mm) |
1 * port DP (facultatif) |
Prise en charge 4K de la résolution 4096/3840*2160 @ 60HZ |
1 * broche EDP (en option) |
Prise en charge 4K de la résolution 4096/3840*2160 @ 60HZ (30 broches, 2*15 broches, 2,0 mm) |
1 * broche EDP_PWR |
EDP Broche de contrôle de tension (6 broches, 2 x 3 broches, 2,0 mm). |
Fonction réseau |
1 * port LAN |
Puce de carte réseau Realtek 8111H Gigabit, prise en charge du réveil réseau et de la fonction de démarrage PXE sans disque |
1 * port mini-PCIE |
Prise en charge du module WIFI/3G/4G/GPS/Bluetooth , etc., prise en charge en option MSATA |
Disque dur |
1 * port M.2 |
Prise en charge par défaut de M.2 2280, 2242 en option ; signal SATA par défaut, peut être révisé en signal NVME (PCIE) |
1 * port SATA1/2 |
Port SATA3.0 standard de disque ， Vitesse de transmission maximale 6,0 Gbit/s |
1 * SATA_PWR1/2 broches |
Broche d'alimentation du disque dur , électricité disponible 5 V, 12 V. (4 broches, 1*4 broches, 2,54 mm) |
Fonction audio |
Décodeur audio numérique Realtek ALC662 HD intégré, contrôleur audio haute fidélité à 6 canaux |
1* Port LINE_OUT |
Prise en charge de la sortie audio (vert) |
1 * port MIC_IN |
Prise en charge de l'entrée microphone (rouge) |
1 * broche INT_SPK |
Amplificateur de puissance prenant en charge 8Om5W la sortie double canal du haut-parleur (4 broches, 1 * 4 broches, 2,0 mm) |
1 * broche F_AUDIO |
audio standard Broche (9 broches, 2 x 5 broches, 2,54 mm). |
1 * broche SPDIF |
Broche audio numérique (3 broches, 1 x 3 broches, 2,54 mm). |
USB Fonction |
2 * ports USB3.0 |
USB3.0 standard arrière Port |
2 * ports USB2.0 |
USB 2.0 standard à l'arrière Port |
1 * broche F_USB1 |
Broche USB2.0 standard avant , un groupe a 2 * USB2.0 (9 broches, 2 * 5 broches, 2,54 mm) |
1 * broche F_USB2 |
Broche USB2.0 standard avant , un groupe a 2 * USB2.0 (9 broches, 2 * 5 broches, 2,54 mm) |
1 * broche F_USB3_A |
Broche USB3.0 standard avant, un groupe a 2 * USB3.0 (19 broches, 2 * 10 broches, 2,0 mm) |
commutateurs |
1 * broche F_PANEL |
interrupteur, voyant d'alimentation, voyant du disque dur, broche de redémarrage (9 broches, 2 * 5 broches, 2,54 mm) |
1 * broche AUTO_SW |
Mise sous tension et broche de mise sous tension du contrôle matériel (3 broches, 1 x 3 broches, 2,0 mm) |
Autres E/S |
COM1/COM2 Broche |
Séries, COM1 prend en charge RS232, RS422/RS485 en option (9 broches, 2 x 5 broches, 2,54 mm). |
COM3 ~ COM6 Broche |
Série, prise en charge de la norme RS232 ; (39 broches, 2 x 20 broches, 2,0 mm). |
1 * JCOM1/2 broches |
Contrôle COM1/2 de la 9ème broche, alimentation 0V/5V/12V en option (6 broches, 2*3 broches, 2,0 mm) |
1 * emplacement SIM_CARD |
Prise en charge de la carte SIM , lors de l'utilisation de la 3G/4G, il faudra une carte Sim |
1 * broche VENTILATEUR2 |
Broche du ventilateur du processeur , contrôle de la température (3 broches, 1 x 3 broches, 2,54 mm). |
1 * ventilateur 3 broches |
Broche du ventilateur du système, pleine vitesse, pas de contrôle de température de support (3 broches, 1*3 broches, 2,54 mm) |
1 * broche J_GPIO |
de contrôle GPIO Broche (10 broches, 2 x 5 broches, 2,0 mm). |
Environnement de travail |
température de fonctionnement ：-20 ℃ ~ 60 ℃； Humidité de fonctionnement ： 5 % ~ 95 % [化] humidité relative ， Pas de condensation |
BIOS |
AMI BIOS, prise en charge de la mise sous tension, RTC, identification intelligente des équipements de commutation à distance |
Chien de garde |
Programmation du chien de garde, fonction de réinitialisation du matériel (niveau 256, 0 ~ 255 secondes) |
système d'exploitation (OS) |
Compatible avec Windows 10, Windows 8, Linux, etc. |
