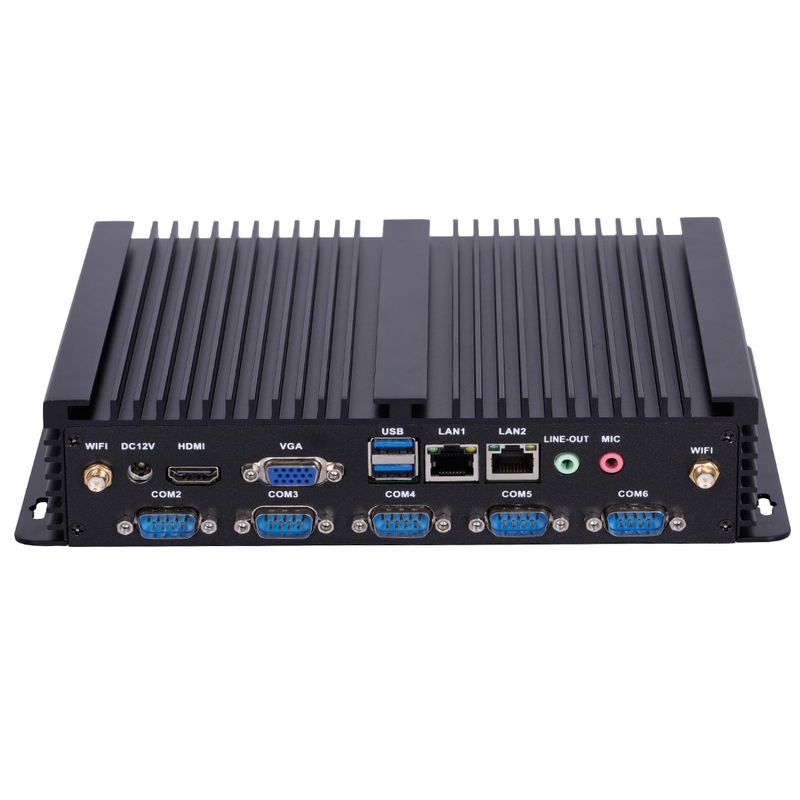

Industrie-PC Modell |
IPC6000-6COM-2LAN-6USB |
Hauptplatine Modell |
QM9650 QM9750 QM9850 |
Aussehen |
Farbe: Schwarz. Gehäusematerial : Aluminium. Größe: 234 mm (L) x 205 mm (B) x 53 mm (H). |
Kühlung |
Lüfterlos |
Interne Motherboard-Spezifikation |
Motherboard-Größe |
170 mm * 170 mm * 18 mm |
CPU |
Unterstützt Kabylake 7. Generation i3 8、 i5、i7 |
Lagerung |
2 * NB-DDR4 RAM-Steckplatz, unterstützt 2133/2400 MHz RAM , maximale Unterstützung 32 GB |
Leistung |
1*DC_IN |
Unterstützt 12 V/19 V Strom, DC- Kopfdurchmesser 2,5 mm Der volle Stromverbrauch des Motherboards beträgt 35 W. Wir empfehlen die Verwendung mit 12 V/5 A oder mehr. eines Netzteils |
1*ATX_4Pin |
Anzeigefunktion |
Integrierter Intel HD Graphics 620-Grafikcontroller, unterstützt Einzeldisplay, Dual- Display/Drei-Display-Kopie, Dual-Display/Drei-Display-Erweiterungen, Einzeldisplay unter DOS |
1*VGA DB15 -Anschluss |
Unterstützt die höchste Auflösung 1920 x 1200 bei 60 Hz |
1*VGA_OUT- Pin |
Unterstützt höchste Auflösung 1920 x 1200 bei 60 Hz (12-polig, 1 x 12-polig, 2,0 mm). |
1*HDMI 1.4 -Anschluss |
Unterstützt 4K- Auflösung 4096/3840 x 2160 bei 24/30 Hz |
1*HDMI_CON -Pin |
Unterstützt 4K- Auflösung 4096/3840 x 2160 bei 24/30 Hz (16-polig, 2 x 8-polig, 2,0 mm). |
1 * LVDS -Pin |
Unterstützt Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm). |
1*LVDS_PWR -Pin |
LVDS- Spannungssteuerstift (6Pin, 2*3Pin, 2,0 mm) |
1*INVERT-Pin |
LVDS- Hintergrundbeleuchtungsschalter, Hintergrundbeleuchtung-Helligkeitssteuerung (6-polig, 1 x 6-polig, 2,0 mm). |
1*DP-Port (optional) |
Unterstützt 4K- Auflösung 4096/3840 x 2160 bei 60 Hz |
1*EDP- Pin (optional) |
Unterstützt 4K- Auflösung 4096/3840 x 2160 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm). |
1*EDP_PWR- Pin |
EDP- Spannungssteuerstift (6Pin, 2*3Pin, 2,0 mm) |
Netzwerkfunktion |
1*LAN -Anschluss |
Realtek 8111H Gigabit-Netzwerkkartenchip, unterstützt Netzwerk-Wake-up und PXE. Keine Festplatten-Startfunktion |
1*Mini-PCIE- Anschluss |
Unterstützt WIFI/3G/4G/GPS/Bluetooth-Modul usw., optionale Unterstützung MSATA |
Festplatte |
1*M.2-Anschluss |
Standardunterstützung M.2 2280, optional 2242, Standard-SATA-Signal, kann in NVME-Signal (PCIE) umgewandelt werden |
1*SATA1/2-Anschluss |
Standard-SATA3.0 -Festplattenanschluss , maximale Übertragungsgeschwindigkeit 6,0 Gbit/s |
1*SATA_PWR1/2pin |
Festplatten- Stromanschluss, verfügbarer Strom 5 V, 12 V. (4Pin, 1*4Pin, 2,54mm) |
Audiofunktion |
Integrierter Realtek ALC662 HD Digital-Audio-Decoder, 6-Kanal-High-Fidelity-Audio-Controller |
1*LINE_OUT- Anschluss |
Unterstützt Audio-Ausgabe (grün). |
1*MIC_IN -Anschluss |
Unterstützt Mikrofoneingang (rot). |
1*INT_SPK- Pin |
Leistungsverstärker unterstützt 8Om5W Lautsprecher-Zweikanalausgang (4Pin, 1*4Pin, 2,0 mm) |
1*F_AUDIO- Pin |
Standard-Audio- Pin (9Pin, 2*5Pin, 2,54 mm) |
1 * SPDIF-Pin |
Digitaler Audio-Pin (3Pin, 1*3Pin, 2,54 mm) |
USB- Funktion |
2*USB3.0 -Anschluss |
Hinterer Standard-USB3.0 -Anschluss |
2*USB2.0 -Anschluss |
Hinterer Standard-USB2.0 -Anschluss |
1*F_USB1 -Pin |
Standard-USB2.0-Pin vorne , eine Gruppe hat 2*USB2.0 (9Pin, 2*5Pin, 2,54 mm) |
1*F_USB2- Pin |
Standard-USB2.0-Pin vorne , eine Gruppe hat 2*USB2.0 (9Pin, 2*5Pin, 2,54 mm) |
1*F_USB3_A-Pin |
Standard-USB3.0-Pin vorne, eine Gruppe hat 2*USB3.0 (19Pin, 2*10Pin, 2,0mm) |
Schalter |
1*F_PANEL- Pin |
Schalter, Stromversorgungsleuchte, Festplattenleuchte, Neustart- Pin (9-polig, 2 x 5-polig, 2,54 mm). |
1*AUTO_SW -Pin |
Hardware-Steuerung für Einschalten und Einschalt-Pin (3-polig, 1 x 3-polig, 2,0 mm). |
Andere E/A |
COM1/COM2 -Pin |
Serien, COM1 Unterstützung RS232, RS422/RS485 Optional (9Pin, 2*5Pin, 2,54mm) |
COM3~COM6 -Pin |
Seriell, unterstützt Standard RS232; (39Pin, 2*20Pin, 2,0 mm) |
1*JCOM1/2- Pin |
Steuerung COM1/2, 9. optional Pin, Stromversorgung 0 V/5 V/12 V, ( 6-polig, 2 x 3-polig, 2,0 mm). |
1*SIM_CARD- Steckplatz |
Unterstützt SIM- Karte. Bei Verwendung von 3G/4G ist eine SIM-Karte erforderlich |
1*FAN2-Pin |
CPU- Lüfter-Pin, unterstützt Temperaturregelung (3-polig, 1 x 3-polig, 2,54 mm). |
1*FAN3-Pin |
Systemlüfter-Pin, volle Geschwindigkeit, keine Unterstützung für Temperaturregelung (3-polig, 1 x 3-polig, 2,54 mm). |
1*J_GPIO-Pin |
GPIO- Steuerstift (10Pin, 2*5Pin, 2,0 mm) |
Arbeitsumgebung |
Arbeitstemperatur: -20 °C bis 60 °C; Arbeitsfeuchtigkeit: 5 % bis 95 % relative Luftfeuchtigkeit, keine Kondensation |
BIOS |
AMI BIOS, Unterstützung beim Einschalten, RTC, intelligente Identifizierung von Fernschaltgeräten |
Wachhund |
Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden). |
Betriebssystem (OS) |
Unterstützt Windows 10, Windows 8, Linux usw |
