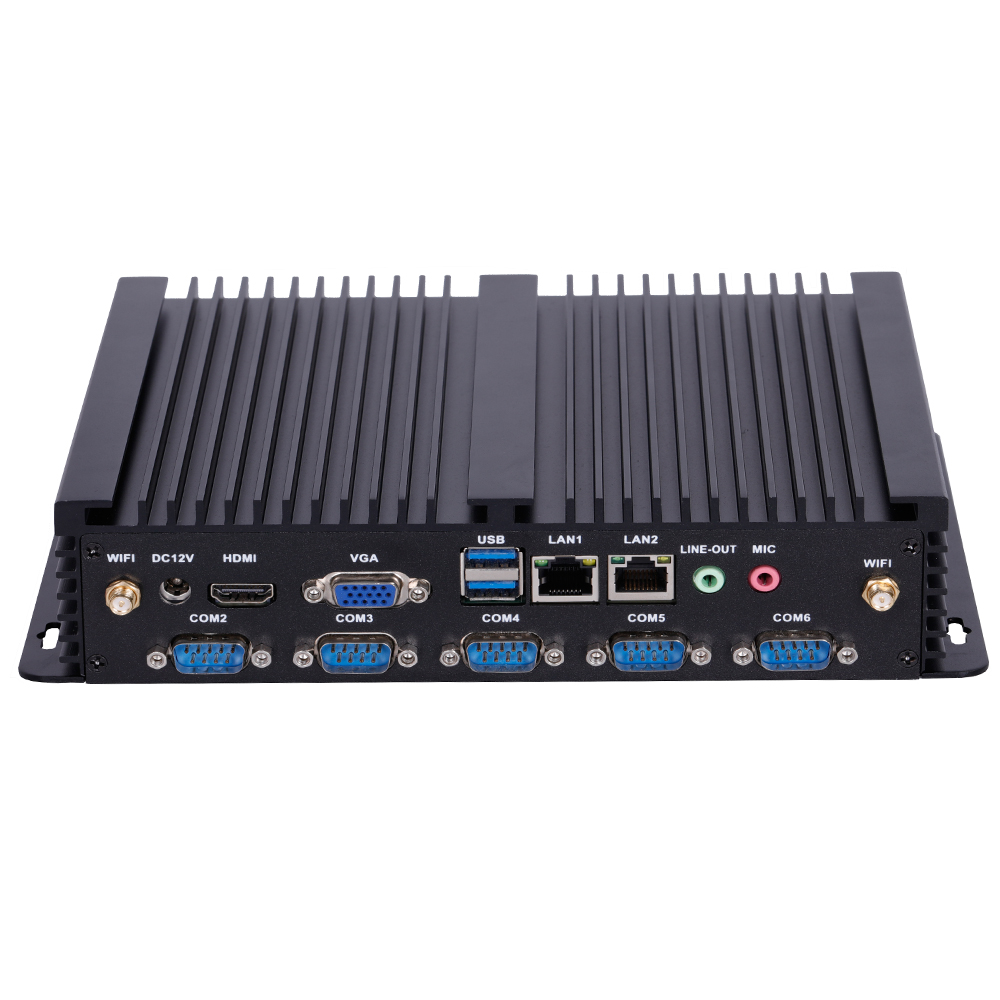

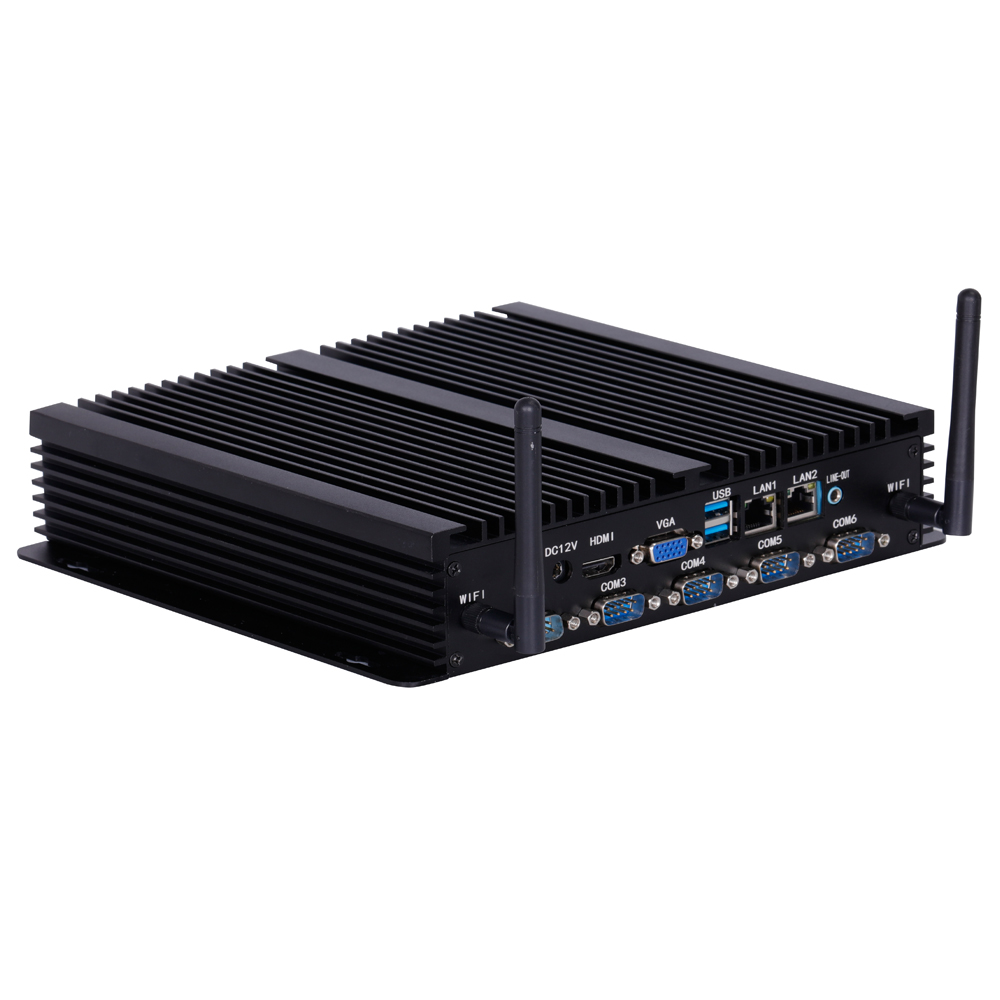

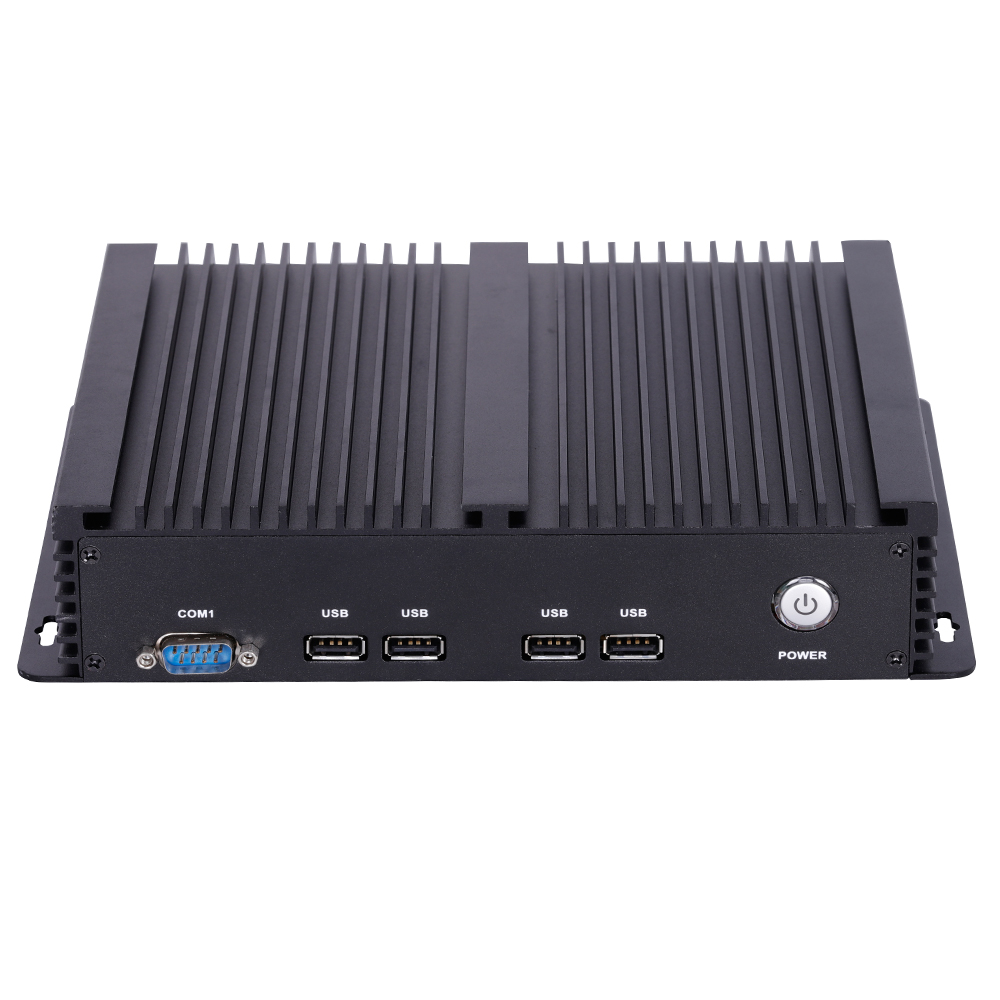

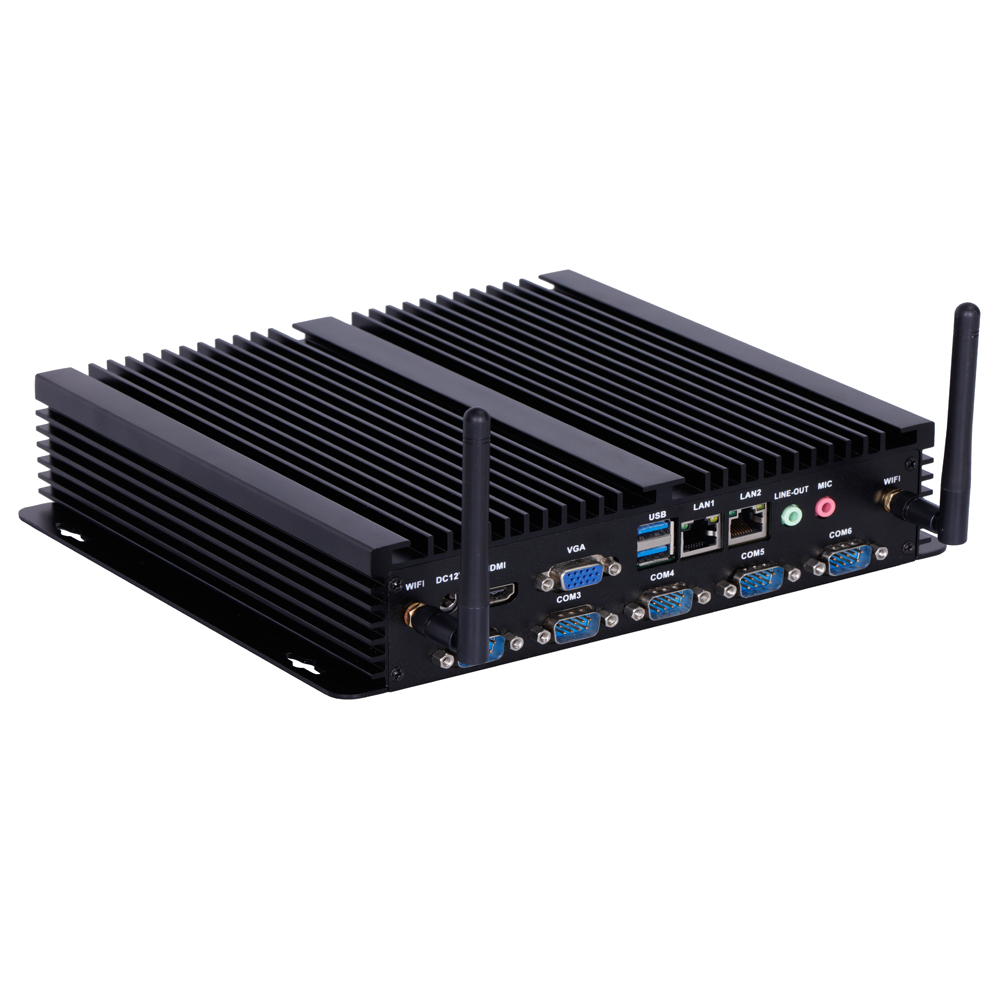

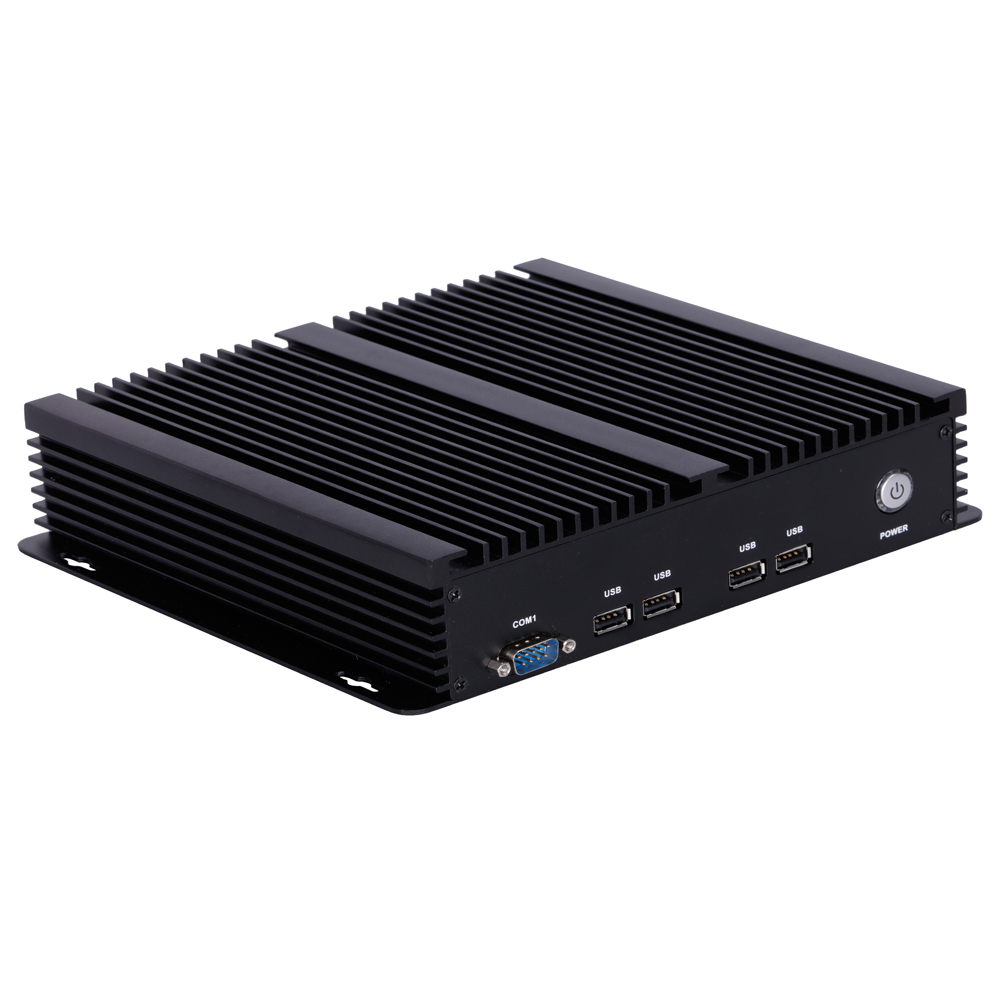

PC industriales Modelo |
IPC6000-6COM-2LAN-6USB |
Placa madre Modelo |
QM9650 QM9750 QM9850 |
Apariencia |
Color: Negro Material de la caja : Aluminio Tamaño: 234 mm (largo) x 205 mm (ancho) x 53 mm (alto) |
Enfriamiento |
Sin ventilador |
Especificaciones internas de la placa base |
Tamaño de la placa base |
170mm*170mm*18mm |
UPC |
Soporte Kabylake 7ª generación i3 8i7 、i5、 |
Almacenamiento |
2 * ranura de RAM NB-DDR4, compatible con RAM de 2133/2400 MHz , soporte máximo de 32 GB |
Fuerza |
1*DC_IN |
Admite alimentación de 12 V/19 V , diámetro del cabezal de CC 2,5 MM El consumo total de energía de la placa base es de 35 W. Se recomienda utilizar un adaptador de corriente de 12 V/5 A o superior. |
1 * ATX_4 pines |
Función de visualización |
Controlador de gráficos Intel HD Graphics 620 integrado, compatible con pantalla única, copia de pantalla dual/tres pantallas, pantalla doble/tres extensiones de pantalla, pantalla única en DOS |
1 puerto VGA DB15. |
Admite la resolución más alta 1920*1200@60HZ |
1 * pin VGA_OUT |
Admite la resolución más alta 1920*1200@60HZ (12 pines, 1 * 12 pines, 2,0 mm) |
1* puerto HDMI 1.4 |
Soporta resolución 4K 4096/3840*2160@24/30HZ |
1 * clavija HDMI_CON |
Admite 4K resolución 4096/3840*2160@24/30HZ (16 pines, 2*8 pines, 2,0 mm) |
1 * pin LVDS |
Resolución de soporte 1920*1080@60HZ (30 pines, 2*15 pines, 2,0 mm) |
1 * pin LVDS_PWR |
LVDS Pin de control de voltaje (6 pines, 2*3 pines, 2,0 mm) |
1 * pin INVERTIDO |
Interruptor de retroiluminación LVDS control de brillo de retroiluminación (6 pines, 1*6 pines, 2,0 mm) |
1 * puerto DP (opcional) |
Soporta resolución 4K 4096/3840*2160@60HZ |
1 * pin EDP (opcional) |
Admite resolución 4K 4096/3840*2160@60HZ (30 pines, 2*15 pines, 2,0 mm) |
1 * pin EDP_PWR |
EDP Pin de control de voltaje (6 pines, 2*3 pines, 2,0 mm) |
Función de red |
1 * puerto LAN |
Chip de tarjeta de red Realtek 8111H Gigabit, compatible con activación de red y PXE sin función de inicio de disco |
1 * puerto mini-PCIE |
Admite módulo WIFI/3G/4G/GPS/Bluetooth , etc. Soporte opcional MSATA |
disco duro |
1 * puerto M.2 |
Soporte predeterminado M.2 2280, opcional 2242; señal SATA predeterminada, puede revisarse a señal NVME (PCIE) |
1*SATA1/2puerto |
Puerto estándar SATA3.0 de disco , velocidad máxima de transmisión 6,0 Gbps |
1 * SATA_PWR 1/2 pines |
Pin de alimentación del disco duro , electricidad disponible 5 V, 12 V. (4 pines, 1*4 pines, 2,54 mm) |
Función de audio |
Decodificador de audio digital Realtek ALC662 HD integrado, controlador de audio de alta fidelidad de 6 canales |
1* puerto LINE_OUT |
Admite salida de audio (verde) |
1* puerto MIC_IN |
Admite entrada de micrófono (rojo) |
1 * pin INT_SPK |
Amplificador de potencia compatible 8Om5W con salida de doble canal de altavoz (4 pines, 1*4 pines, 2,0 mm) |
1 * pin F_AUDIO |
de audio estándar Pin (9 pines, 2*5 pines, 2,54 mm) |
1 * pin SPDIF |
Clavija de audio digital (3 pines, 1*3 pines, 2,54 mm) |
USB Función |
2 * puerto USB3.0 |
USB3.0 estándar trasero Puerto |
2 * puerto USB2.0 |
USB 2.0 estándar trasero Puerto |
1 * F_USB1 pin |
Pin USB2.0 estándar frontal , un grupo tiene 2 * USB2.0 (9 pines, 2 * 5 pines, 2,54 mm) |
1 pin F_USB2. |
Pin USB2.0 estándar frontal , un grupo tiene 2 * USB2.0 (9 pines, 2 * 5 pines, 2,54 mm) |
1 pin F_USB3_A. |
Pin USB 3.0 estándar frontal, un grupo tiene 2 * USB 3.0 (19 pines, 2 * 10 pines, 2,0 mm) |
interruptores |
1 * pin F_PANEL |
interruptor, luz de fuente de alimentación, luz del disco duro, pin de reinicio (9 pines, 2*5 pines, 2,54 mm) |
1 * clavija AUTO_SW |
Encendido y encendido del control de hardware (3 pines, 1 * 3 pines, 2,0 mm) |
Otras E/S |
COM1/COM2 clavija |
Serie, COM1 compatible con RS232, RS422/RS485 opcional (9 pines, 2*5 pines, 2,54 mm) |
COM3~COM6 clavija |
Serie, soporte estándar RS232; (39 pines, 2*20 pines, 2,0 mm) |
1 * JCOM1/2 pines |
Controle COM1/2 la alimentación del noveno pin 0V/5V/12V Opcional (6 pines, 2*3 pines, 2,0 mm) |
1* ranura SIM_CARD |
Admite tarjeta SIM, cuando use 3G/4G, necesitará una tarjeta Sim |
1 * ventilador 2 pines |
de la CPU , control de temperatura de soporte Pin del ventilador (3 pines, 1 * 3 pines, 2,54 mm) |
1 * ventilador 3 pines |
Pin del ventilador del sistema, velocidad máxima, sin control de temperatura compatible (3 pines, 1*3 pines, 2,54 mm) |
1 * pin J_GPIO |
de control GPIO Pin (10 pines, 2*5 pines, 2,0 mm) |
Ambiente de trabajo |
temperatura de trabajo: -20 ℃ ~ 60 ℃; Humedad de trabajo: 5% ~ 95% [化] humedad relativa, sin condensación |
BIOS |
AMI BIOS, soporte de encendido, RTC, identificación inteligente de equipos de conmutación remota |
perro guardián |
Programación de vigilancia, función de reinicio de hardware de soporte (256 niveles, 0 ~ 255 segundos) |
sistema operativo (SO) |
Compatible con Windows 10, Windows 8, Linux, etc. |
