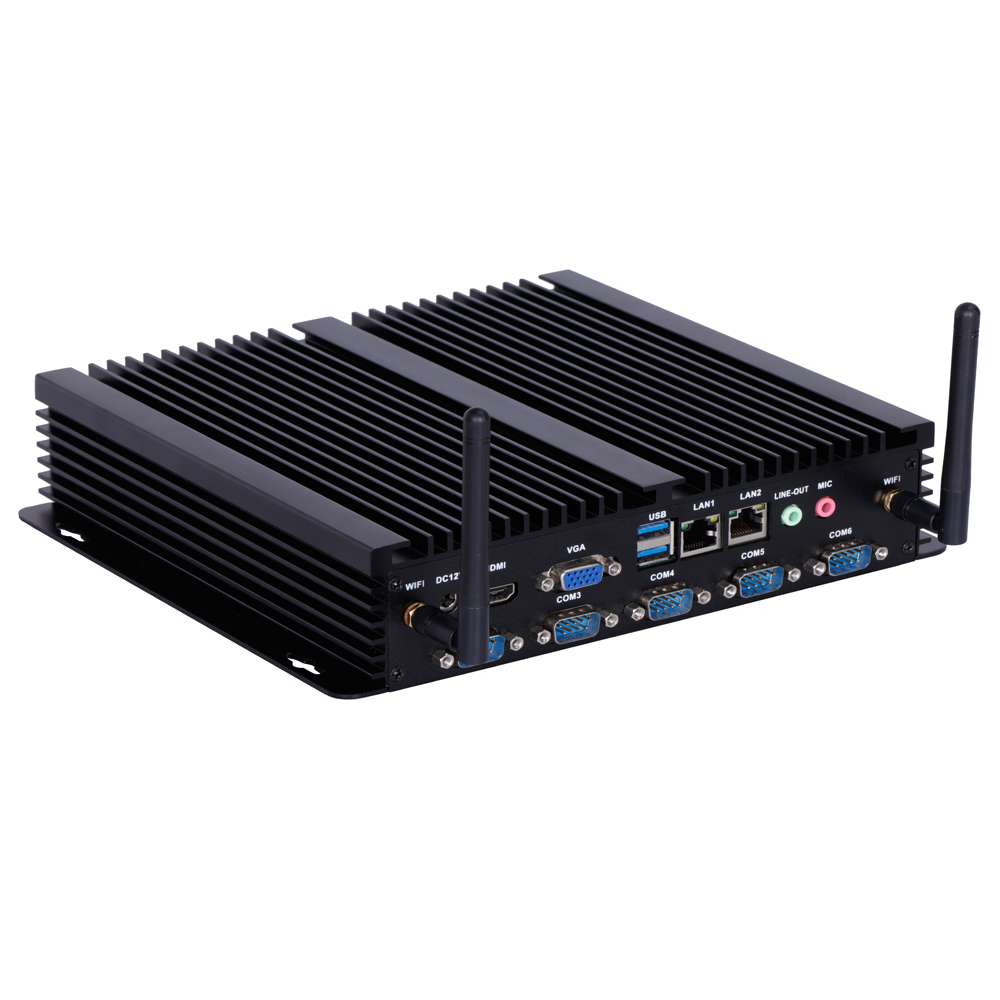

산업용 PC 모델 |
IPC6000-6COM-2LAN-6USB |
마더보드 모델 |
QM9650 QM9750 QM9850 |
모습 |
색상: 블랙 케이스 재질 : 알루미늄 크기: 234mm (L) *205mm(W)*53mm(H) |
냉각 |
팬리스 |
내부 마더보드 사양 |
마더보드 크기 |
170mm*170mm*18mm |
CPU |
지원 Kabylake 7 i3 i7 8세대 、i5、 |
저장 |
2*NB-DDR4 RAM 슬롯, 2133/2400MHz RAM 지원 , 최대 지원 32GB |
힘 |
1*DC_IN |
12V/19V 전원, DC 헤드 직경 2.5MM 지원 마더보드 전체 소비 전력은 35W입니다. 사용하는 것이 좋습니다 . 12V/5A 이상의 전원 어댑터를 |
1*ATX_4핀 |
디스플레이 기능 |
통합 Intel HD 그래픽 620 그래픽 컨트롤러, 단일 디스플레이 지원, 이중 디스플레이/3개 디스플레이 복사, 이중 디스플레이/3개 디스플레이 확장, DOS에서 단일 디스플레이 지원 |
1*VGA DB15 포트 |
최고 해상도 1920*1200@60HZ 지원 |
1*VGA_OUT 핀 |
최고 해상도 1920*1200@60HZ 지원 (12핀,1*12핀,2.0mm) |
1*HDMI 1.4 포트 |
4K 해상도 4096/3840*2160@24/30HZ 지원 |
1*HDMI_CON 핀 |
4K 해상도 4096/3840*2160@24/30HZ 지원 (16핀,2*8핀,2.0mm) |
1*LVDS 핀 |
지원 해상도 1920*1080@60HZ (30Pin,2*15Pin,2.0mm) |
1*LVDS_PWR 핀 |
LVDS 전압 제어 핀 (6Pin,2*3Pin,2.0mm) |
1*반전 핀 |
LVDS 백라이트 스위치 백라이트 밝기 제어 (6Pin,1*6Pin,2.0mm) |
1*DP 포트(옵션) |
4K 지원 해상도 4096/3840*2160@60HZ |
1*EDP 핀(옵션) |
4K 해상도 4096/3840*2160@60HZ 지원 (30핀,2*15핀,2.0mm) |
1*EDP_PWR 핀 |
EDP 전압 제어 핀 (6Pin,2*3Pin,2.0mm) |
네트워크 기능 |
1*LAN 포트 |
Realtek 8111H 기가비트 네트워크 카드 칩, 네트워크 깨우기 및 PXE 지원 디스크 시작 기능 없음 |
1*미니 PCIE 포트 |
WIFI/3G/4G/GPS/블루투스 모듈 등 지원, MSATA 옵션 지원 |
하드디스크 |
1*M.2 포트 |
기본 지원 M.2 2280, 옵션 2242, 기본 SATA 신호, NVME(PCIE) 신호로 수정 가능 |
1*SATA1/2포트 |
표준 SATA3.0 디스크 포트, 최대 전송 속도 6.0Gbps |
1*SATA_PWR1/2핀 |
하드 디스크 전원 핀, 사용 가능한 전기 5V, 12V. (4핀,1*4핀,2.54mm) |
오디오 기능 |
통합 Realtek ALC662 HD 디지털 오디오 디코더, 6채널 고음질 오디오 컨트롤러 |
1*LINE_OUT 포트 |
오디오 출력 지원 (녹색) |
1*MIC_IN 포트 |
마이크 입력 지원 (빨간색) |
1*INT_SPK 핀 |
전력 증폭기 지원 8Om5W 스피커 듀얼 채널 출력 (4Pin,1*4Pin,2.0mm) |
1*F_AUDIO 핀 |
표준 오디오 핀 (9핀,2*5핀,2.54mm) |
1*SPDIF 핀 |
디지털 오디오 핀 (3Pin,1*3Pin,2.54mm) |
USB 기능 |
2*USB3.0 포트 |
후면 표준 USB3.0 포트 |
2*USB2.0 포트 |
후면 표준 USB2.0 포트 |
1*F_USB1 핀 |
전면 표준 USB2.0 핀, 한 그룹에는 2*USB2.0 (9핀, 2*5핀, 2.54mm)이 있습니다. |
1*F_USB2 핀 |
전면 표준 USB2.0 핀, 한 그룹에는 2*USB2.0 (9핀, 2*5핀, 2.54mm)이 있습니다. |
1*F_USB3_A 핀 |
전면 표준 USB3.0 핀, 한 그룹에는 2*USB3.0 (19핀, 2*10핀, 2.0mm)이 있습니다. |
스위치 |
1*F_PANEL 핀 |
스위치, 전원 공급 장치 표시등, 하드 디스크 표시등, 재시작 핀 (9Pin,2*5Pin,2.54mm) |
1*AUTO_SW 핀 |
하드웨어 제어 전원 켜기 및 전원 켜기 핀 (3Pin,1*3Pin,2.0mm) |
기타 I/O |
COM1/COM2 핀 |
직렬, COM1 지원 RS232, RS422/RS485 옵션 (9Pin,2*5Pin,2.54mm) |
COM3~COM6 핀 |
직렬, 표준 RS232 지원, (39Pin,2*20Pin,2.0mm) |
1*JCOM1/2 핀 |
제어 COM1/2 9 번째 핀 전원 0V/5V/12V 옵션 (6Pin,2*3Pin,2.0mm) |
1*SIM_CARD 슬롯 |
SIM 카드 지원, 3G/4G 사용 시 SIM 카드 필요 |
1*FAN2 핀 |
CPU 팬 핀, 온도 제어 지원 (3Pin,1*3Pin,2.54mm) |
1*FAN3 핀 |
시스템 팬 핀, 최대 속도, 온도 제어 지원 없음 (3Pin,1*3Pin,2.54mm) |
1*J_GPIO 핀 |
GPIO 제어 핀 (10핀,2*5핀,2.0mm) |
근무환경 |
작동 온도 : -20℃~60℃; 작동 습도 : 5%~95%[화] 상대 습도, 응축 없음 |
바이오스 |
AMI BIOS, 지원 전원 켜기, RTC, 원격 스위칭 장비의 지능형 식별 |
감시견 |
워치독 프로그래밍, 하드웨어 재설정 기능 지원(256레벨, 0~255초) |
운영체제(OS) |
Windows 10, Windows 8, Linux 등 지원 |
