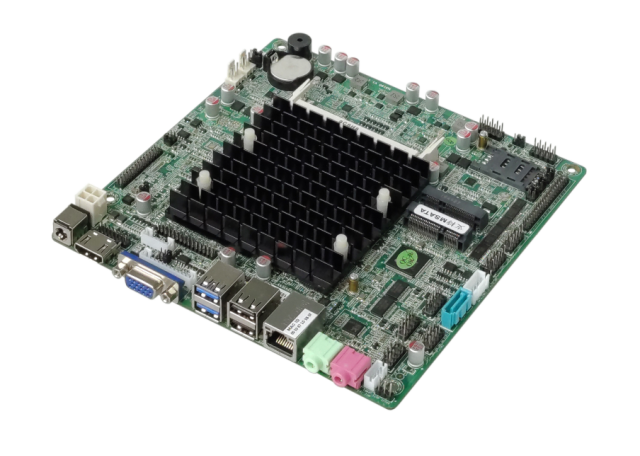

Mini-Motherboard Intel Celeron/Pentium N-Serie Prozessor HD-MI VGA LVDS für industrielle Steuerung KIOSK mit mehreren Bildschirmen

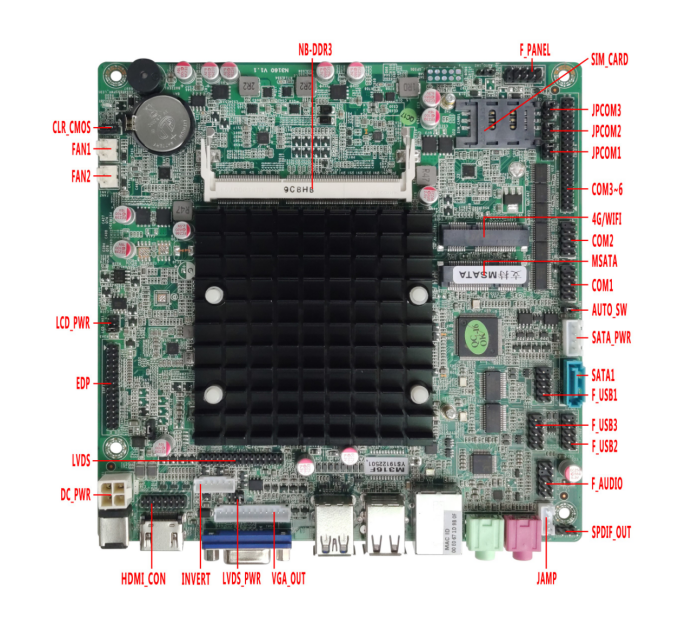

Motherboard-Größe

170 mm (L) * 170 mm (B) * 21 mm (H)

CPU-  Prozessor

Unterstützung der Braswell -SerieCPU

Chipsatz

Braswell  Hochgeschwindigkeits -Chipsatz

Lagerung

1 * NB-DDR3L SODIMM-  Speichersteckplatz, unterstützt 1600 MHz  RAM, Niederspannung 1,35 V, maximale Unterstützung 8 GB

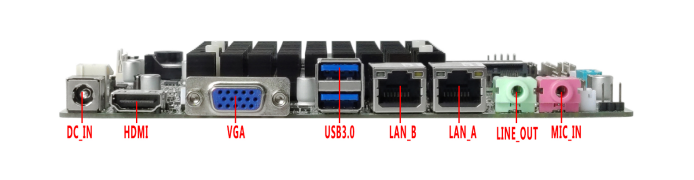

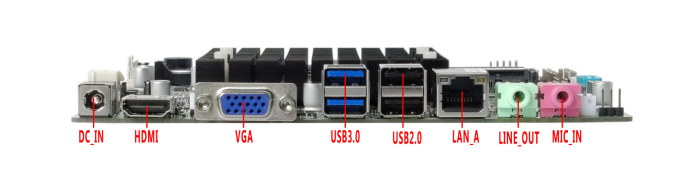

Stromversorgung

1*DC_IN

Unterstützt 12 V  Strom, DC-  Kopfdurchmesser 2,5 mm

Die volle Leistungsaufnahme des Motherboards beträgt 30 W. Wir empfehlen die Verwendung mit 12 V/5 A oder mehr. eines Netzteils

1*DC_ATX

Anzeigefunktion

Intel(R)HD Graphics-Grafikcontroller,  unterstützt Einzeldisplay, Doppeldisplay/Drei-Display-Replikation, Doppeldisplay/Drei-Display-Erweiterung, DOS-Einzeldisplay

1*VGA DB15  -Anschluss

Unterstützt Auflösung 1920 * 1080 bei 60 Hz

1*VGA_OUT-  Pin

Unterstützt Auflösung 1920 1080 bei 60 Hz                  (12-polig, 1 12-polig, 2,0 mm).

1*HDMI 1.4  -Anschluss

Unterstützt 4K-Auflösung 4096/3840 * 2160 bei 30 Hz

1*EDP1  -Pin

Unterstützt 4K-Auflösung 4096/3840 2160 bei 60 Hz         (30 Pin, 2 15 Pin, 2,0 mm).

1 * LVDS  -Pin

Unterstützt Auflösung 1920 1080 bei 60 Hz                   (30 Pin, 2 15 Pin, 2,0 mm).

LVDS  und EDP1  2 zu 1 Auswahl, Standard-LVDS-  Pin kann verwendet werden

1*INVERT-  Pin

LVDS-  Hintergrundbeleuchtungsschalter-Steuerstift  (                       6Pin, 1*6Pin, 2,0 mm)

1*LVDS_PWR1pin

LVDS-  Arbeitsspannungssteuerstift                             (6Pin, 2*3Pin, 2,0 mm)

1*LCD_PWR1pin

EDP-  Arbeitsspannungs-Steuerstift                              (6Pin, 2*3Pin, 2,0 mm)

Netzwerkfunktion

1*RJ45 LAN  -Anschluss

Realtek 8111HGigabit-Netzwerkkartenchip, unterstützt  Netzwerk-Wake-up  und PXE. Keine Festplatten-Startfunktion

1*Mini-PCIE-  Anschluss

Unterstützt WIFI/3G/4G/Bluetooth-Modul  usw

Festplatte

1*SATA1  -Anschluss

Standard-SATA3.0-Festplattenanschluss,  maximale Übertragungsgeschwindigkeit  6,0 Gbit/s

1*SATA_PWR1-  Pin

Festplatten-  Stromanschluss, verfügbarer Strom   5 V, 12 V                    (4-polig, 1 x 4-polig, 2,54 mm).

1*MSATA  -Anschluss

Unterstützt Standard-MSATA  -Festplatten

Audiofunktion

Integrierter Realtek ALC662 HD Digital-Audio-Decoder, 6-Kanal-High-Fidelity-Audio-Controller

1*LINE_OUT-  Anschluss

Unterstützt  Audio-Ausgabe (grün).

1*MIC_IN  -Anschluss

Unterstützt  Mikrofoneingang (rot).

1*JAMP1  -Pin

Leistungsverstärker  unterstützt 8Om5W  Lautsprecher-Zweikanalausgang                    (4Pin, 1*4Pin, 2,0 mm)

1*F_AUDIO-  Pin

Standard-Audio-  Pin                                       (9Pin, 2*5Pin, 2,54 mm)

1*SPDIP-OUT1-  Pin

Standard-Digital-Audio-Pin         (3-polig, 1 x 3-polig, 2,54 mm).

USB-  Funktion

2*USB3.0  -Anschluss

Hinterer Standard-USB3.0  -Anschluss

2*USB2.0  -Anschluss

Hinterer Standard-USB2.0  -Anschluss

1*F_USB1pin

Standard-USB2.0-Pin vorne  , eine Gruppe hat 2*USB2.0               (9Pin, 2*5Pin, 2,54 mm)

1*F_USB2-  Pin

Standard-USB2.0-Pin vorne  , eine Gruppe hat 2*USB2.0               (9Pin, 2*5Pin, 2,54 mm)

1*F_USB3-  Pin

Standard-USB2.0-Pin vorne  , eine Gruppe hat 2*USB2.0                 (9Pin, 2*5Pin, 2,54 mm)

Schalter

1*F_PANEL-  Pin

Schalter, Stromversorgungsleuchte, Festplattenleuchte, Neustart-  Pin                   (9-polig, 2 x 5-polig, 2,54 mm).

1*AUTO_SW  -Pin

Hardware-Steuerung für Einschalten und Einschalt-  Pin                                (3-polig, 1 x 3-polig, 2,0 mm).

Andere E/A

1*COM1-  Pin

Serien, COM1  unterstützt nur RS232                          (9Pin, 2*5Pin, 2,54 mm)

1 * COM2  -Pin

Serien, COM2  unterstützt nur RS232                          (9Pin, 2*5Pin, 2,54 mm)

1*JPCOM1  -Pin

Steuerung COM1  , 9. ^. Pin, Stromversorgung  0 V/5 V/12 V,  optional              (6-polig, 2 x 3-polig, 2,0 mm)

1*JPCOM2  -Pin

Steuerung COM2,  9. ^. Pin, Stromversorgung  0 V/5 V/12 V,  optional            (6-polig, 2 x 3-polig, 2,0 mm)

1 * JPCOM3  -Pin

Steuern Sie COM3  über den ^9.  Pin mit der Stromversorgung  0 V/5 V/12 V.  Optional               (39 Pins, 2 x 20 Pins, 2,0 mm).

1*COM3~6-  polig

Seriell, unterstützt Standard RS232;                          (39Pin, 2*20Pin, 2,0 mm)

1*SIM_CARD  -Kartensteckplatz

Unterstützt SIM-  Karte. Bei Verwendung von 3G/4G ist eine SIM-Karte erforderlich

1*CLR_CMOS  -Pin

Motherboard-Nulllöschung, Entladestift                                   (2Pin, 1*2Pin, 2,54 mm)

1*FAN1-  Pin

Systemlüfter-  Pin, volle Geschwindigkeit, keine Unterstützung für Temperaturregelung                    (3-polig, 1 x 3-polig, 2,54 mm).

1*FAN2-  Pin

CPU- Lüfter-  Pin, volle Geschwindigkeit, keine Unterstützung für Temperaturregelung                  (3-polig, 1 x 3-polig, 2,54 mm).

1*J_GPIO-Pin

GPIO-Steuerpin, standardmäßig ohne, wenn ein Upgrade auf die Version V1.2 unterstützt    (10Pin, 2*5Pin, 2,54 mm)

Arbeitsumgebung

[电] Arbeitstemperatur: -20℃~60℃；       Arbeitsfeuchtigkeit: 5%~95%[化] relative Luftfeuchtigkeit, keine Kondensation

BIOS

AMI BIOS, Unterstützung  beim Einschalten, RTC, intelligente Identifizierung von Fernschaltgeräten

Wachhund

Die Motherboard-Version 1.1 unterstützt Watch Dog nicht, die Motherboard-Version 1.2 kann jedoch unterstützt werden

Betriebssystem

Unterstützt Windows 10, Windows 8, Windows 7, Linux  usw
