Mini placa base Intel Celeron/procesador serie Pentium N HD-MI VGA LVDS para quiosco de Control Industrial pantalla múltiple

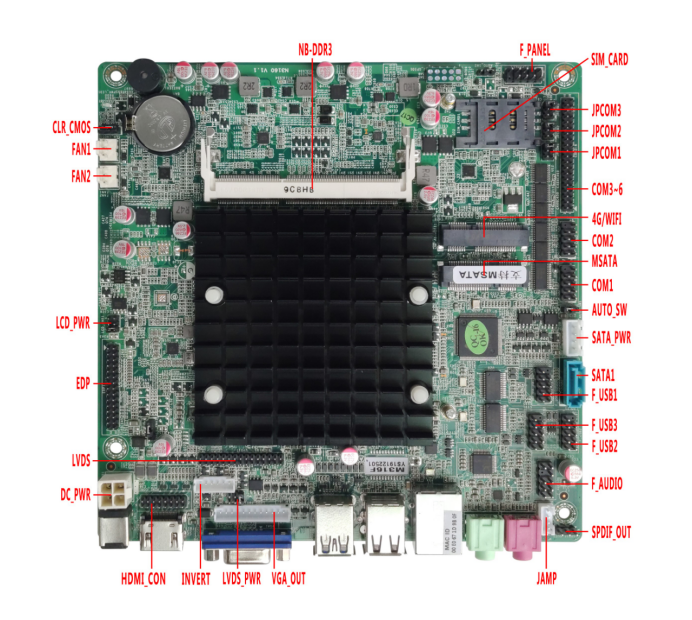

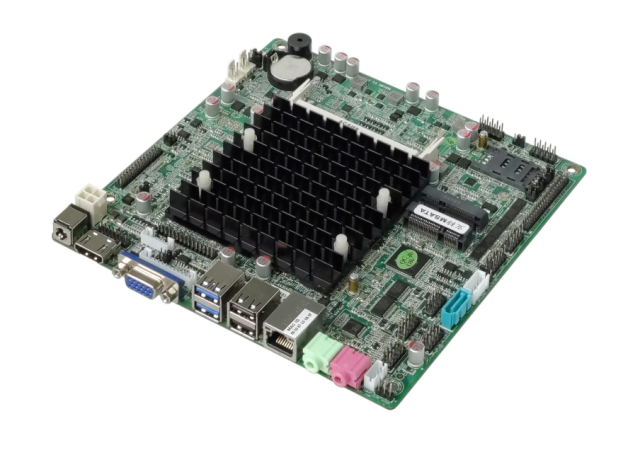

Tamaño de la placa base

170 mm (largo) x 170 mm (ancho) x 21 mm (alto)

CPU Procesador

Apoyo BraswellCPU de la serie

conjunto de chips

Braswell  de alta velocidad Conjunto de chips

almacenamiento

1 *  ranura de memoria SODIMM NB-DDR3L, compatible con  ram de 1600 MHz, bajo voltaje de 1,35 V, soporte máximo de 8 GB

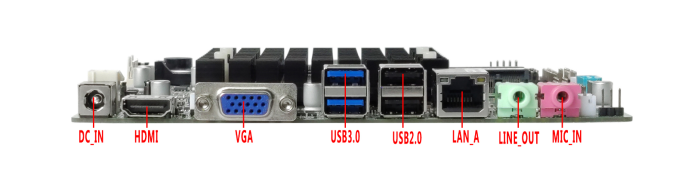

Fuente de alimentación

1*DC_IN

Admite  alimentación de 12 V,  diámetro del cabezal de CC de 2,5 mm

El consumo total de energía de la placa base es de 30 W. Se recomienda utilizar un adaptador de corriente de 12 V/5 A  o superior.

1*CC_ATX

Función de visualización

Controlador de gráficos Intel(R)HD Graphics,  compatible con pantalla única, replicación de pantalla doble/tres pantallas, extensión de pantalla doble/tres pantallas, pantalla única DOS

1  puerto VGA DB15.

Resolución de soporte 1920*1080@60HZ

1 *  pin VGA_OUT

Resolución de soporte 1920 1080@60HZ                  (12 pines, 1 12 pines, 2,0 mm)

1*  puerto HDMI 1.4

Soporta resolución 4K 4096/3840 * 2160@30HZ

1  pin EDP1.

Admite resolución 4K 4096/3840 2160@60HZ         (30 pines, 2 15 pines, 2,0 mm)

1 *  pin LVDS

Resolución de soporte 1920 1080@60Hz                   (30 pines, 2 15 pines, 2,0 mm)

LVDS  y EDP1  2 a 1 elección,  se puede usar el pin LVDS predeterminado

1 *  pin INVERTIDO

LVDS  de control del interruptor de retroiluminación  Pin                       (6 pines, 1*6 pines, 2,0 mm)

1 * LVDS_PWR1pin

LVDS  Pin de control de voltaje de trabajo                             (6 pines, 2*3 pines, 2,0 mm)

1 * LCD_PWR1pin

EDP  Pin de control de voltaje de trabajo                              (6 pines, 2*3 pines, 2,0 mm)

Función de red

1  puerto LAN RJ45.

Chip de tarjeta de red Realtek 8111HGigabit, compatible con  activación de red  y PXE sin función de inicio de disco

1 *  puerto mini-PCIE

Admite módulo WIFI/3G/4G/Bluetooth  , etc.

disco duro

1*  puerto SATA1

Puerto de disco duro estándar SATA3.0,  velocidad máxima de transmisión  6,0 Gbps

1  pin SATA_PWR1.

Clavija de alimentación del disco duro  , electricidad disponible   5 V, 12 V                    (4 pines, 1*4 pines, 2,54 mm)

1*  puerto MSATA

Admite  disco duro MSATA estándar

Función de audio

Decodificador de audio digital Realtek ALC662 HD integrado, controlador de audio de alta fidelidad de 6 canales

1*  puerto LINE_OUT

Admite  salida de audio (verde)

1*  puerto MIC_IN

Admite  entrada de micrófono (rojo)

1  pin JAMP1.

Amplificador de potencia compatible  8Om5W  con salida de doble canal de altavoz                    (4 pines, 1*4 pines, 2,0 mm)

1 *  pin F_AUDIO

de audio estándar  Pin                                       (9 pines, 2*5 pines, 2,54 mm)

1  pin SPDIP-OUT1.

Pin de audio digital estándar         (3 pines, 1*3 pines 2,54 mm)

USB Función

2 *  puerto USB3.0

USB3.0 estándar trasero Puerto

2 *  puerto USB2.0

USB 2.0 estándar trasero Puerto

1 * F_USB1pin

Pin USB2.0 estándar frontal  , un grupo tiene 2 * USB2.0               (9 pines, 2 * 5 pines, 2,54 mm)

1  pin F_USB2.

Pin USB2.0 estándar frontal  , un grupo tiene 2 * USB2.0               (9 pines, 2 * 5 pines, 2,54 mm)

1 * F_USB3  pines

Pin USB2.0 estándar frontal  , un grupo tiene 2 * USB2.0                 (9 pines, 2 * 5 pines, 2,54 mm)

interruptores

1 *  pin F_PANEL

interruptor, luz de fuente de alimentación, luz del disco duro,  pin de reinicio                   (9 pines, 2*5 pines, 2,54 mm)

1 *  clavija AUTO_SW

Encendido y encendido del control de hardware  (                                3 pines, 1 * 3 pines, 2,0 mm)

Otras E/S

1  pin COM1.

Serie, COM1  solo admite RS232                          (9 pines, 2 * 5 pines, 2,54 mm)

1 *  clavija COM2

Serie, COM2  solo admite RS232                          (9 pines, 2 * 5 pines, 2,54 mm)

1  pin JPCOM1.

Controle COM1  la alimentación del noveno ^pin  0V  /5V/12V  Opcional              (6 pines, 2*3 pines, 2,0 mm)

1  pin JPCOM2.

Controle COM2  la alimentación del noveno ^pin  0V  /5V/12V  Opcional            (6 pines, 2 * 3 pines, 2,0 mm)

1  pin JPCOM3.

Controle COM3  la alimentación del noveno ^pin  0V  /5V/12V  Opcional               (39 pines, 2 * 20 pines, 2,0 mm)

1 * COM3 ~ 6  pines

Serie, soporte estándar RS232;                          (39 pines, 2*20 pines, 2,0 mm)

1 *  ranura para tarjeta SIM_CARD

Admite  tarjeta SIM, cuando use 3G/4G, necesitará una tarjeta Sim

1 *  pin CLR_CMOS

Limpieza cero de la placa base, pin de descarga                                   (2 pines, 1 * 2 pines, 2,54 mm)

1 * ventilador 1  pin

Pin del ventilador del sistema  , velocidad máxima, sin control de temperatura compatible                    (3 pines, 1*3 pines, 2,54 mm)

1 * ventilador 2  pines

Pin de la CPU del ventilador  , velocidad máxima, sin control de temperatura compatible                  (3 pines, 1*3 pines, 2,54 mm)

1 * pin J_GPIO

Pin de control GPIO, por defecto sin él, si la actualización a la versión V1.2 puede admitir    (10 pines, 2*5 pines, 2,54 mm)

Ambiente de trabajo

[电] temperatura de trabajo: -20℃~60℃；       Humedad de trabajo: 5%~95%[化] humedad relativa, sin condensación

BIOS

AMI BIOS, soporte  de encendido, RTC, identificación inteligente de equipos de conmutación remota

perro guardián

La versión de la placa base V1.1 no es compatible con Watch Dog, la versión de la placa base V1.2 sí es compatible

Sistema operativo

Compatible con Windows 10, Windows 8, Windows 7, Linux  , etc.
