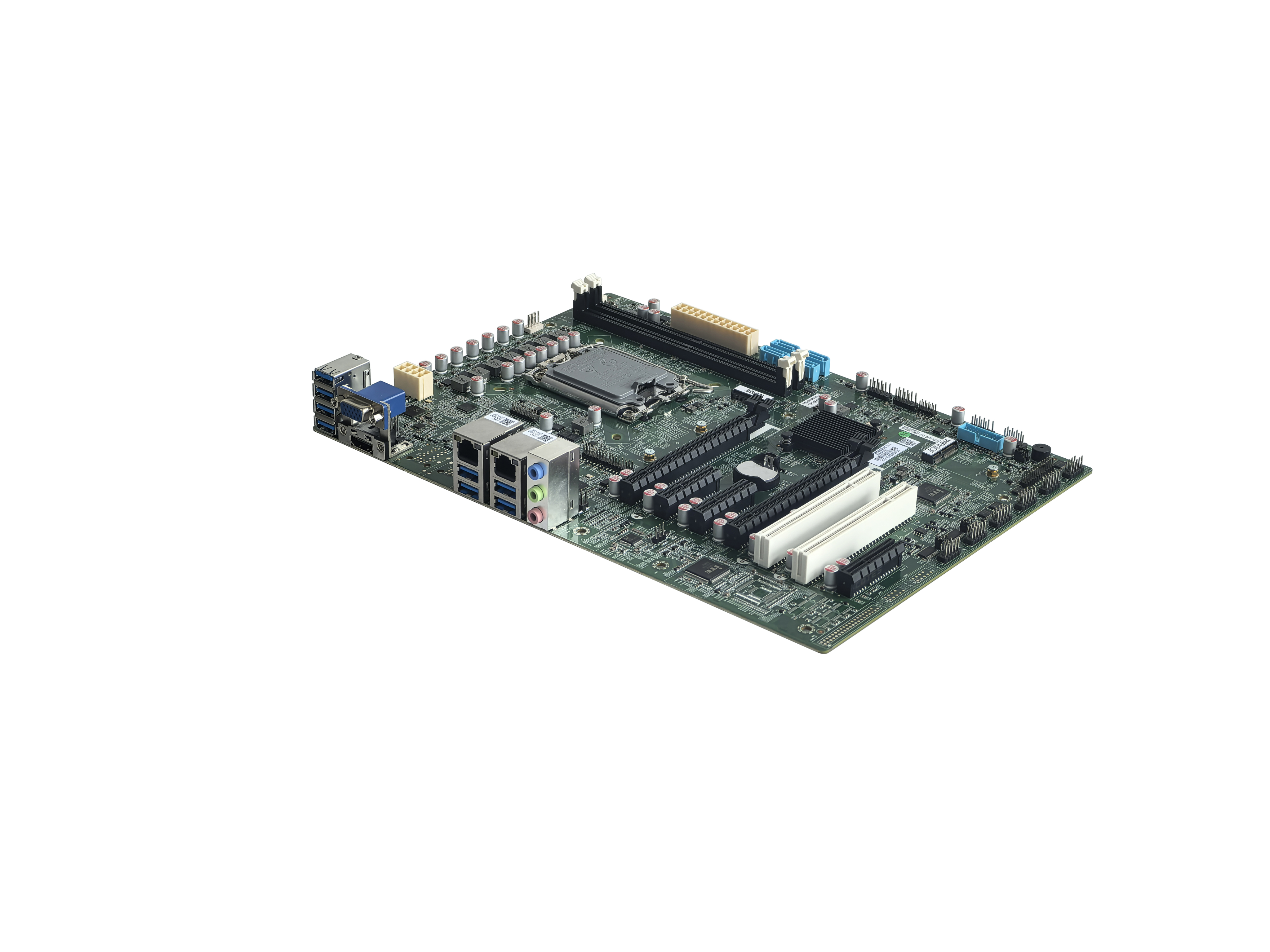

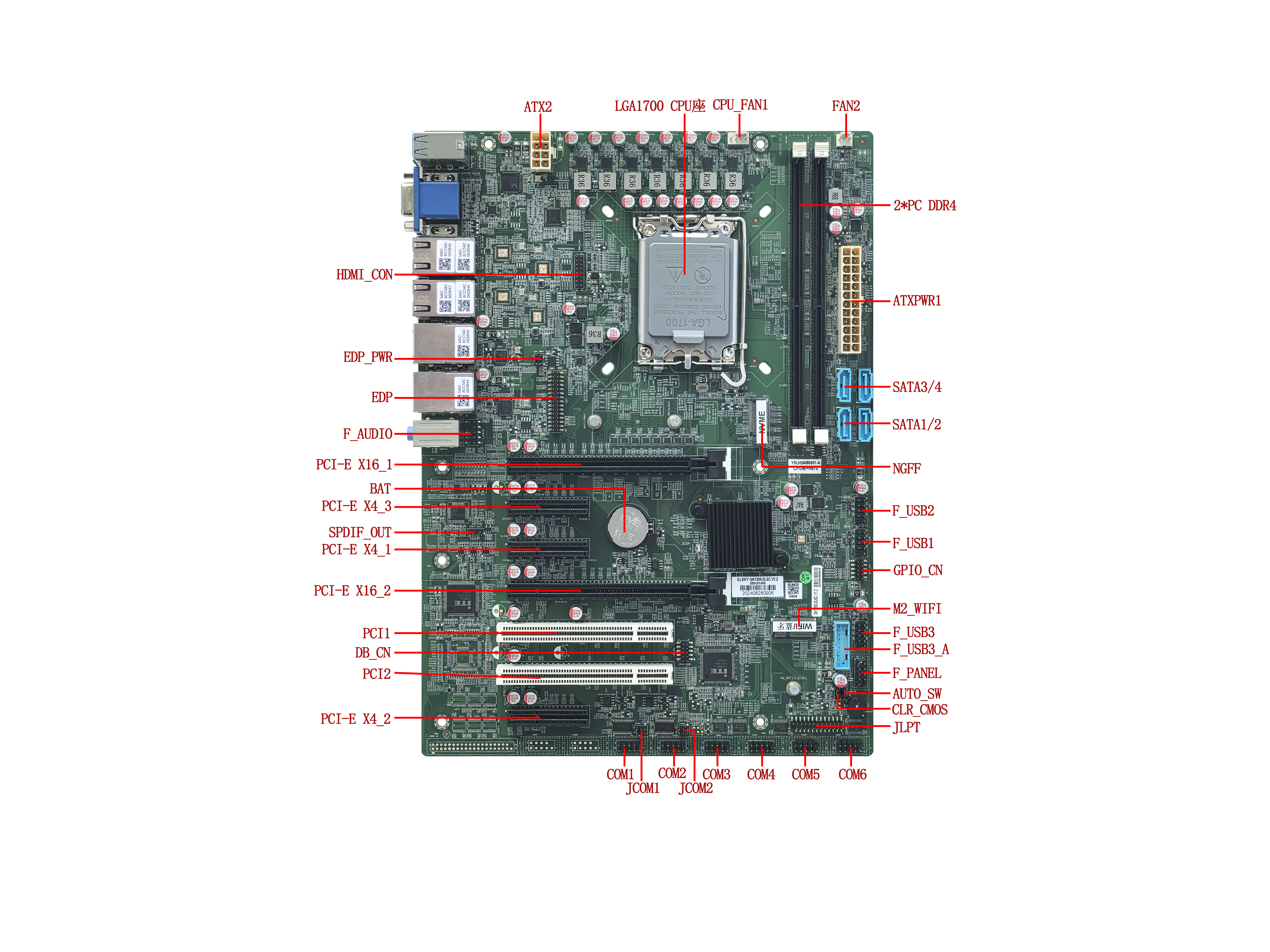

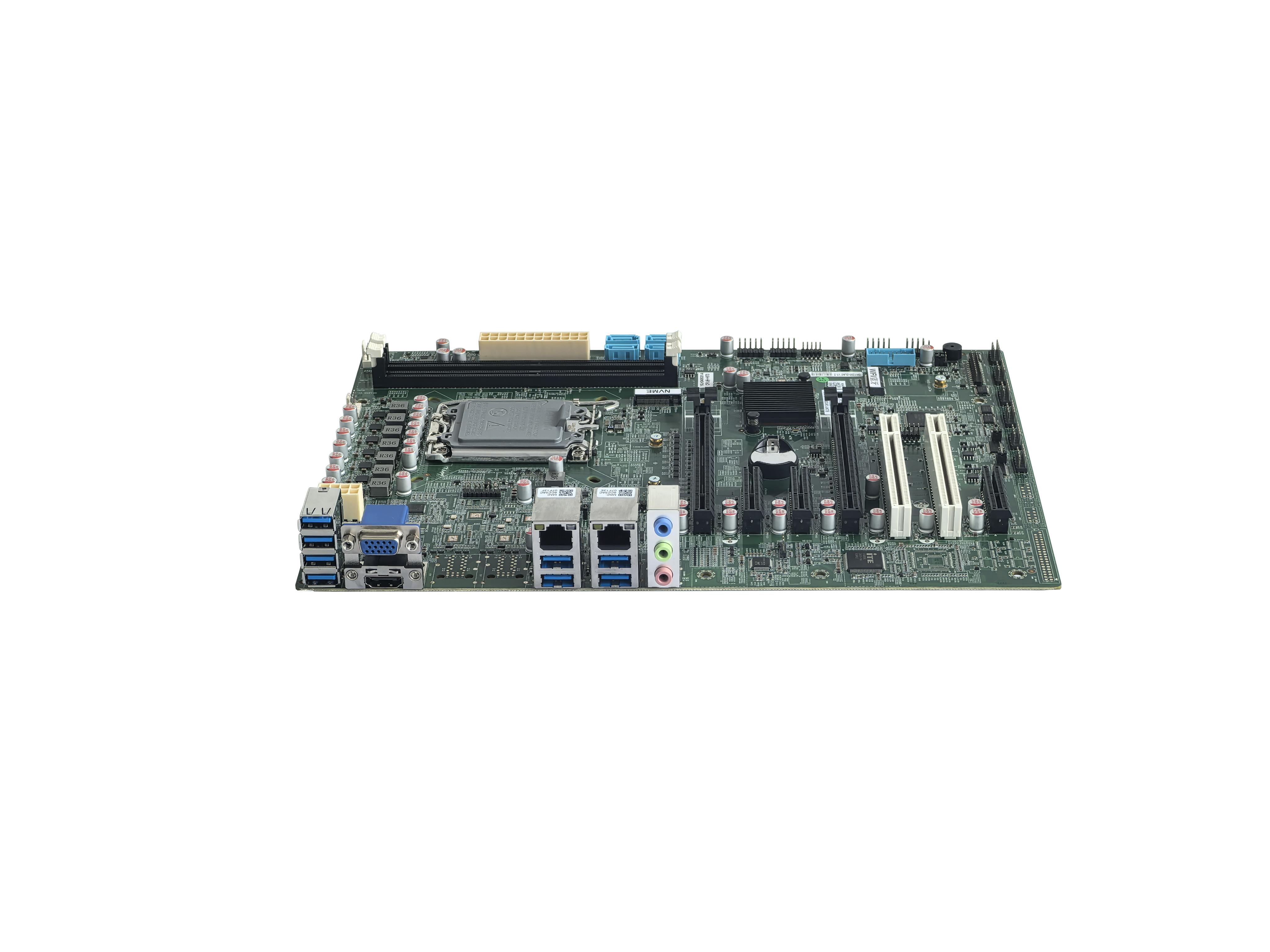

Motherboard-Größe |
305 mm (L) * 220 mm (B) * 42 mm (H) |
CPU |
Unterstützt Alder Lake 12. Generation i3-12300, i5-12400, i7-12700, i9-12900 usw. |
Unterstützt Raptor Lake 13. Generation i3-13100, i5-13400, i7-13700, i9-13900 usw. |
Unterstützt Raptor Lake 14. Generation i3-14100, i5-14400, i7-14700, i9-14900 usw. |
Chipsatz |
Intel H670-Chipsatz |
Leistung Liefern |
1*24Pin ATXPWR1 |
Standard-Desktop-Netzteil Der maximale Turbo-Stromverbrauch der CPU beträgt ca. 219 W. Es wird empfohlen, ein Netzteil mit mehr als 500 W zu verwenden. |
1*8Pin ATX2 |
RAM |
2*DIMM-Steckplatz |
PC-DDR4-Speicher, unterstützt Speicher mit Frequenzen von 2133/2400/2666/2933/3200 MHz, mit einer maximalen Unterstützung von 64 G. |
Netzwerkfunktion |

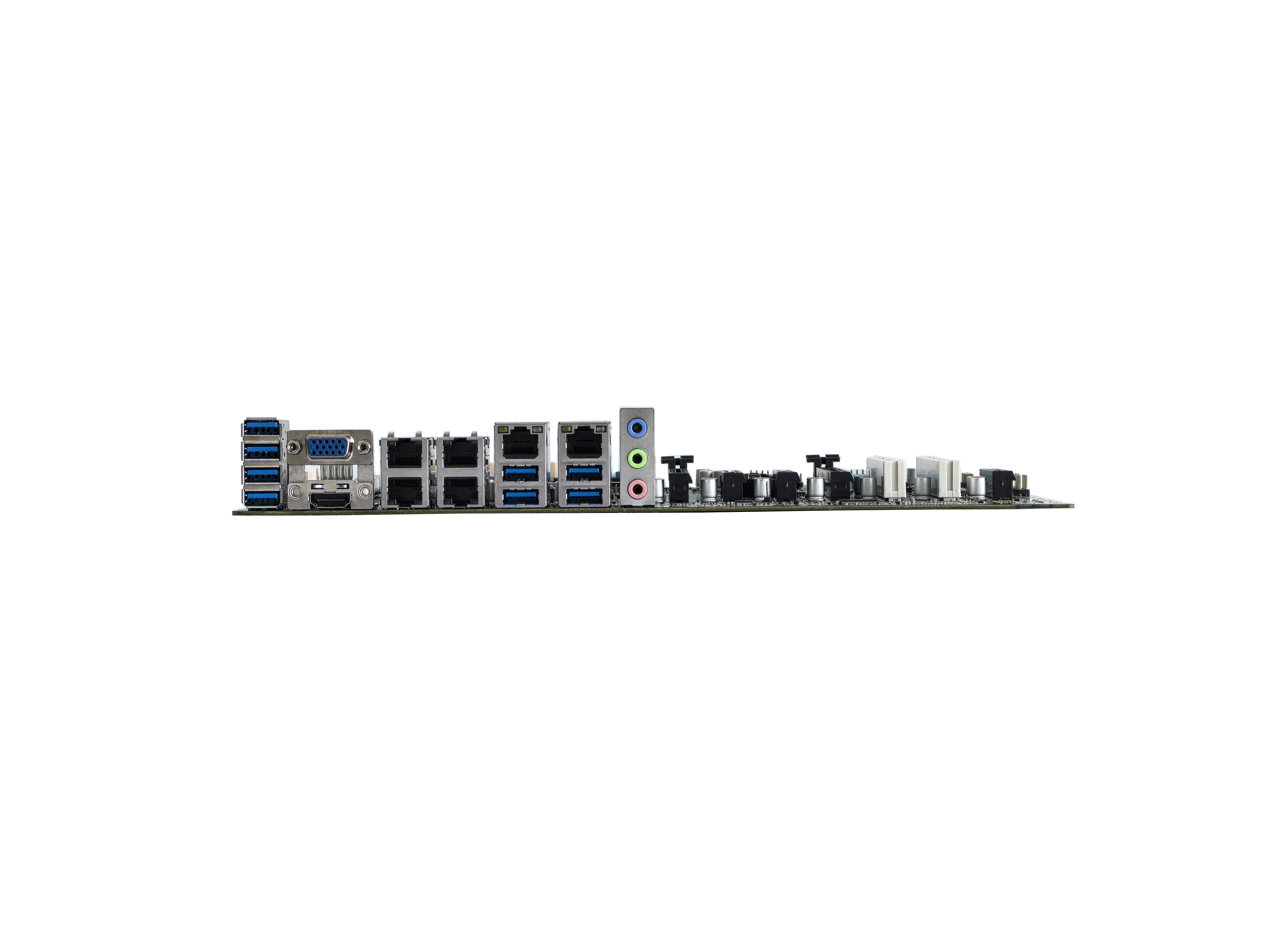

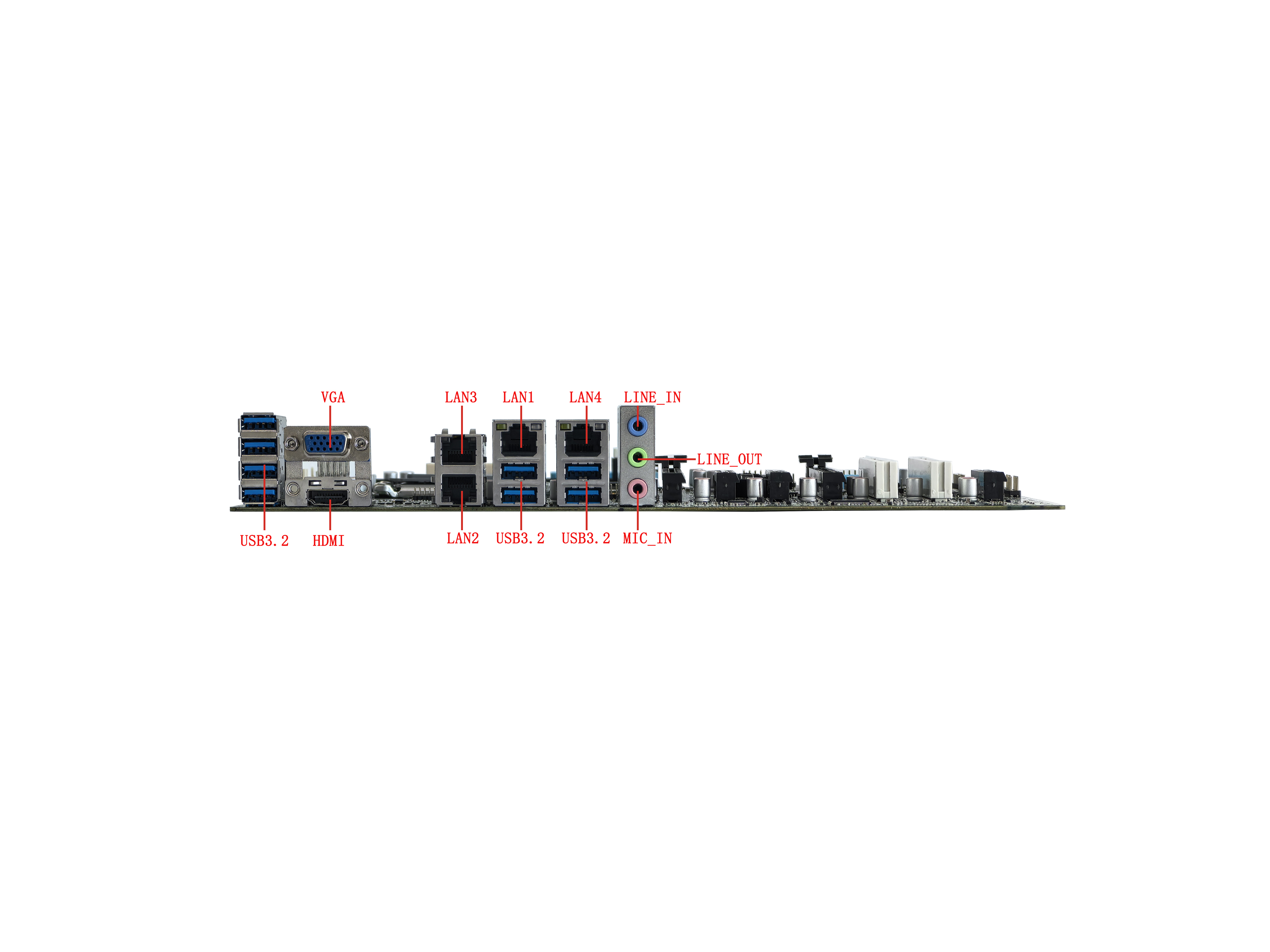

2/4/6*LAN -Schnittstelle |
Sechs Netzwerkanschlüsse: Standardmäßig werden 1 Intel I219V + 5 Intel I226-V Gigabit-Ethernet-Netzwerkkarten unterstützt.
Vier Netzwerkanschlüsse: Unterstützt 1 Intel I219V + 3 Intel I226-V Gigabit-Ethernet-Netzwerkkarten.

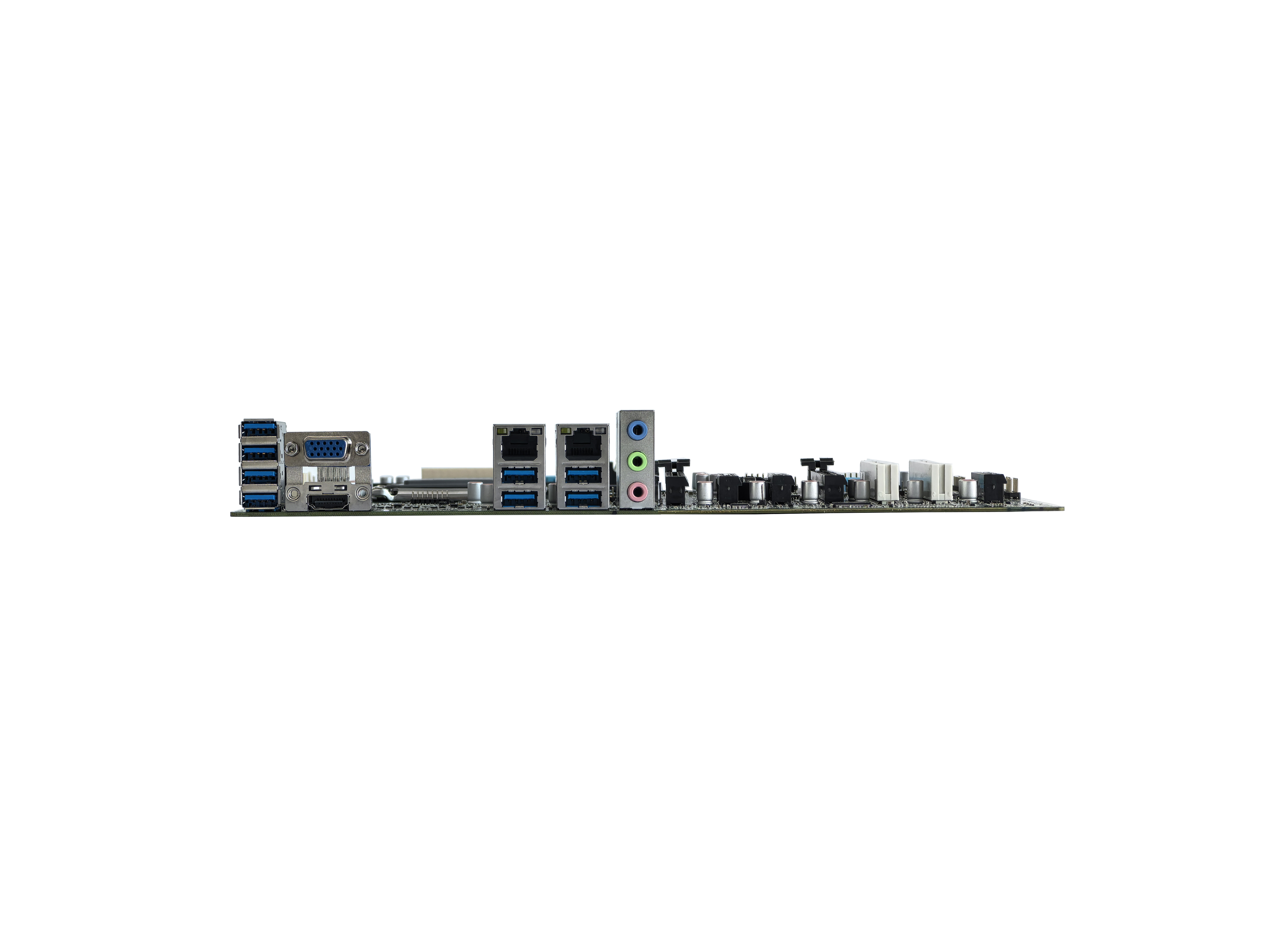

Duale Netzwerkanschlüsse: Unterstützt 1 Intel I219V + 1 Intel I226-V Gigabit-Ethernet-Netzwerkkarte. Es unterstützt Wake-on-LAN- und PXE-Funktionen. |
1*M2-WIFI- Schnittstelle |
Mit PCIE3.0-Signal unterstützt es ein M.2 2230 WiFi Bluetooth-Modul mit einer Key-E-Schnittstelle. |
Anzeigefunktion |
Intel UHD Graphics 730/770； Unterstützt Einzeldisplay, Doppeldisplay/Dreifachdisplay/Quaddisplay-Duplizierung und Dualdisplay/Dreifachdisplay/Quaddisplay-Erweiterung. |
1 * HDMI 2.0-Schnittstelle |
Es unterstützt eine 4K-Auflösung von 4096/3840*2160@60Hz |
1*HDMI_CON-Pin |
Es unterstützt eine 4K-Auflösung von 4096/3840*2160@60Hz (16Pin, 2*8Pin, 2,0mm) |
1 * VGA DB15-Schnittstelle |
Es unterstützt eine Auflösung von 1920*1080@60Hz |
1 * EDP-Pin |
Es unterstützt eine 4K-Auflösung von 4096/3840*2160@60Hz (30Pin, 2*15Pin, 2,0mm) |
1*EDP_PWR-Pin |
EDP-Spannungssteuer-Pin-Header. (6Pin, 2*3Pin, 2,0mm) |
EDP verwendet ein EDP-C-Bildschirmkabel (30-poliges Bildschirmkabel mit integrierter Hintergrundbeleuchtung). |
2 * PCI-E X16-Schnittstelle |
Mit PCIE4.0-Signal kann eine optionale PCI-E X16-Schnittstelle zum Anschluss einer unabhängigen Grafikkarte (PCI-E mit X8-Signal) genutzt werden. |
3 * PCI-E X4-Schnittstelle |
Mit PCIE4.0-Signal kann eine optionale PCI-E X4-Schnittstelle zum Anschluss einer unabhängigen Grafikkarte verwendet werden. |
Wenn standardmäßig eine unabhängige Grafikkarte angeschlossen ist, erfolgt keine Anzeige auf der Motherboard-seitigen Anzeigeschnittstelle. Das BIOS kann geändert werden, um die synchrone Anzeige der unabhängigen Grafikkarte und der Motherboard-Seite zu unterstützen. |
USB -Funktion |
8 * USB3.2-Schnittstelle |
Rückseitige Standard-USB3.2-Gen1-Schnittstellen mit einer maximalen Übertragungsbandbreite von 5 Gbit/s |
1*F_USB3_A Pin |
Front-USB3.2-Gen1-Pin-Header, mit einer Gruppe mit 2USB3.2 (20Pin, 2*10Pin, 2,0 mm) |
1*F_USB1 Pin |
Vorderer USB2.0-Pin-Header, wobei eine Gruppe 2USB2.0 hat (9Pin, 2*5Pin, 2,54mm) |
1*F_USB2 Pin |
Vorderer USB2.0-Pin-Header, wobei eine Gruppe 2USB2.0 hat (9Pin, 2*5Pin, 2,54mm) |
1*F_USB3 Pin |
Vorderer USB2.0-Pin-Header, wobei eine Gruppe 2USB2.0 hat (9Pin, 2*5Pin, 2,54mm) |
Soundfunktion |
Integriert in den digitalen Audio-Decoder Realtek ALC897 HD, einem 6-Kanal-High-Fidelity-Audio-Controller |
1*LINE_IN- Schnittstelle |
unterstützt Line-Eingang (blau) |
1*LINE_OUT- Schnittstelle |
unterstützt Audioausgabe (grün) |
1*MIC_IN- Schnittstelle |
unterstützt Mikrofoneingang (rot) |
1*F_AUDIO- Pin |
Standard-Audio-Pin-Header (9Pin, 2*5Pin, 2,54mm) |
Festplattenfunktion |
1 * NGFF (M.2) Schnittstelle |
Mit PCIE3.0-Signal unterstützt es standardmäßig eine M.2 2280-Festplatte mit einer Key-M-Schnittstelle, und eine M.2 2242-Festplatte ist optional; Standardmäßig unterstützt es das NVME-Protokoll (PCIE). Die Hardware kann so geändert werden, dass sie die Koexistenz des SATA-Protokolls und des PCIE-Protokolls unterstützt |
1*SATA1/2/3/4 Schnittstelle |
Standard-SATA-Festplattenschnittstellen, die SATA 3.0 unterstützen |
Wenn die NGFF (M.2)-Schnittstelle des Motherboards in der Hardware geändert wird, um die Koexistenz des PCIE-Protokolls und des SATA-Protokolls zu unterstützen, gibt es nach der Änderung kein Signal auf der SATA2-Schnittstelle. |
Schaltfunktion |
1*F_PANEL- Pin |
Schalter, Betriebsanzeige, Festplattenanzeige, Neustart-Pin (9Pin, 2 * 5Pin, 2,54 mm) |
1*AUTO_SW-Pin |
Hardware-Steuerstrom am Pin (3Pin, 1*3Pin, 2,0 mm) |
Andere E/A |
2*PCI-Schnittstelle |
Standard-PCI-Steckplätze, die zum Anschluss von PCI-Geräten verwendet werden können |
1 * COM1/2-Pin |
Es unterstützt die Option Standard RS232/RS485 (im BIOS eingestellt). (9Pin, 2*5Pin, 2,54mm) |
1 * JCOM1-Pin |
Steuert die Spannung des 9. Pins von COM3, mit Optionen von 0 V/5 V/12 V (6 Pin, 2 x 3 Pin, 2,0 mm). |
1 * JCOM2-Pin |
Steuert die Spannung des 9. Pins von COM4 mit den Optionen 0 V/5 V/12 V (6Pin, 2*3Pin, 2,0mm) |
1 * COM3/4/5/6/7/8 Pin |
Serielle Ports, die standardmäßig RS232 unterstützen. (9Pin, 2*5Pin, 2,54mm) |
1 * COM9 ~ 12 Pin |
Serielle Ports, die standardmäßig RS232 unterstützen. (39Pin, 2*20Pin, 2,0mm) |
Alle seriellen Anschlüsse können in der Hardware geändert werden, um TTL zu unterstützen. |
1*FAN1 Pin |
CPU-Lüfter-Stiftleiste, unterstützt Temperaturregelung (4-polig, 1 x 4-polig, 2,54 mm). |
1*FAN2 Pin |
Stiftleiste des Systemlüfters, unterstützt keine Temperaturregelung (3Pin, 1*3Pin, 2,54mm) |
1 * CLR_CMOS -Pin |
Pin-Header zum Zurücksetzen und Entladen des Motherboards (3-polig, 1 x 3-polig, 2,0 mm). |
1*GPIO_CN -Pin |
GPIO- Steuerstiftleiste (10Pin, 2*5Pin, 2,0 mm) |
1 * JLPT-Pin |
Paralleler Anschluss, Standard-Druckeranschluss-Stiftleiste (25-polig, 2 x 13-polig, 2,0 mm). |
Betriebsumgebung |
Arbeitstemperatur: -10℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, keine Kondensation |
BIOS |
AMI BIOS, unterstützt intelligente Geräteidentifizierung beim Einschalten, geplanten Einschalten und Remote-Ein-/Ausschalten |
Wachhund |
Watchdog-Programmierung (Stufe 256, 0~255 Sekunden) |
Betriebssystem |
Unterstützt Windows 11, Windows 10, LINUX usw. |
