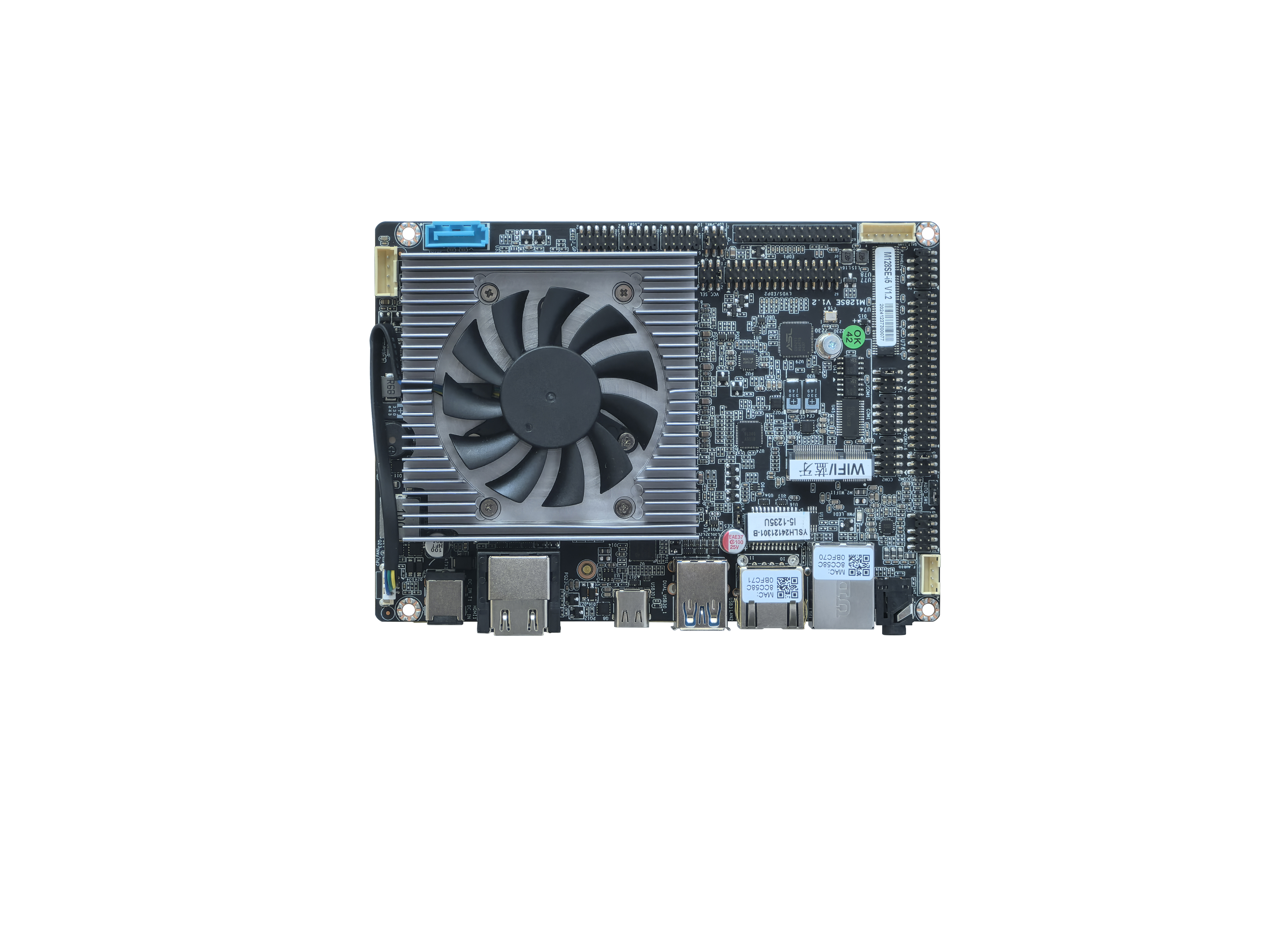

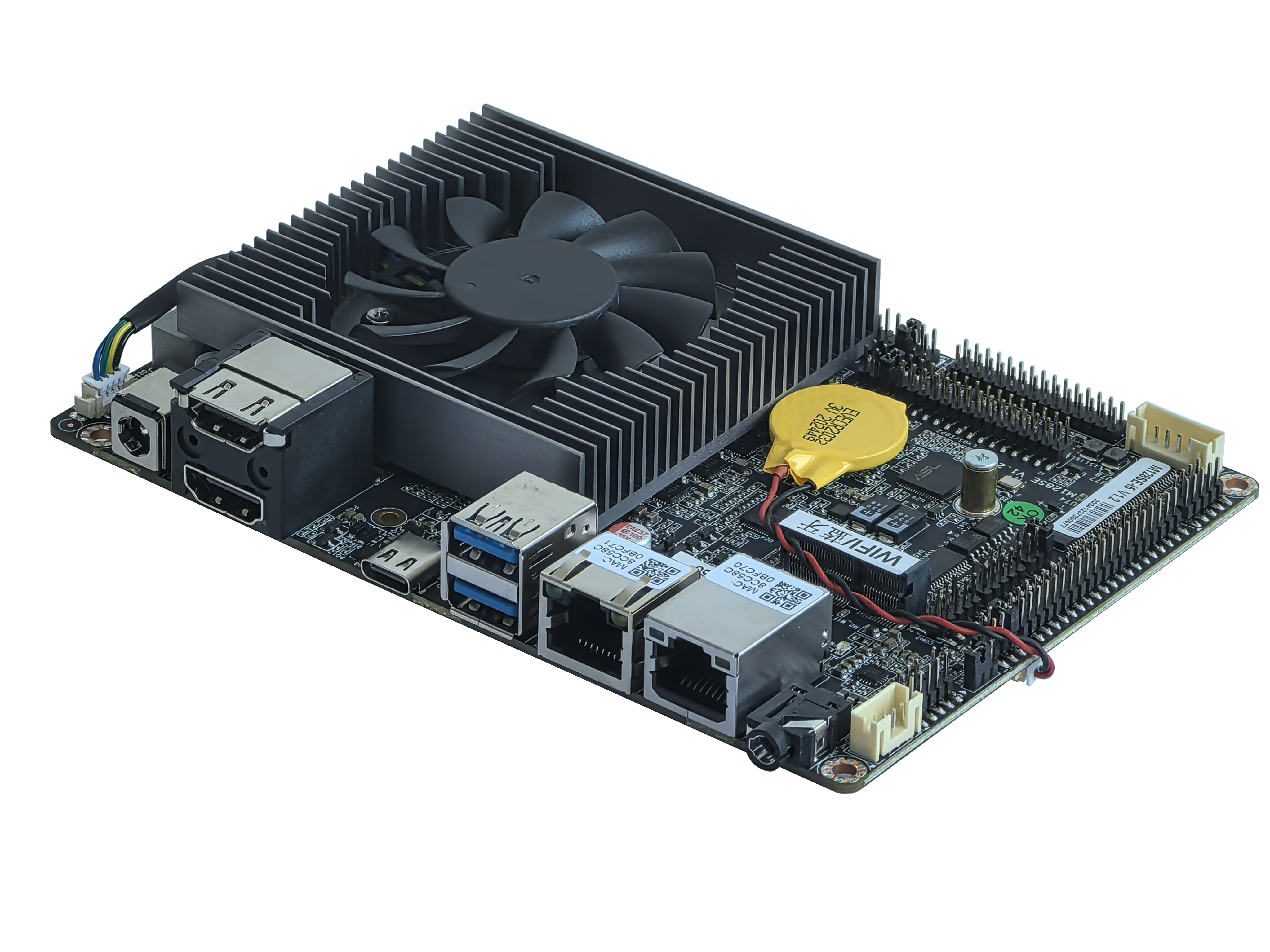

Motherboard-Größe |
3,5 Zoll: 146 mm (L) x 102 mm (B) x 26 mm |
CPU |
Unterstützt Intel Alder Lake der 12. Generation.Raptor Lake U/P/H-CPU der 13. Generation |
Erinnerung |
1 * NB-DDR4 SODIMM-Speichersteckplatz, unterstützt 2133/2400/2666/2933/3200 Speicher, maximale Unterstützung 32 GB |
Stromversorgung |
1*DC_IN |
Der Innendurchmesser des Gleichstromkopfes beträgt 2,5 mm und das Motherboard unterstützt standardmäßig eine 12-V-24-V-Breitspannungsversorgung Der maximale Turbo-Stromverbrauch der CPU der U-Serie beträgt 55 W. Es wird empfohlen, ein Netzteil mit 12 V und 7 A oder höher zu verwenden. Der maximale Turbo-Stromverbrauch der CPU der P-Serie beträgt 64 W. Es wird empfohlen, ein Netzteil mit 12 V und 7 A oder höher zu verwenden. Der maximale Turbo-Stromverbrauch der CPU der H-Serie beträgt 115 W, und es wird empfohlen, ein Netzteil mit 12 V, 10 A oder höher zu verwenden; |

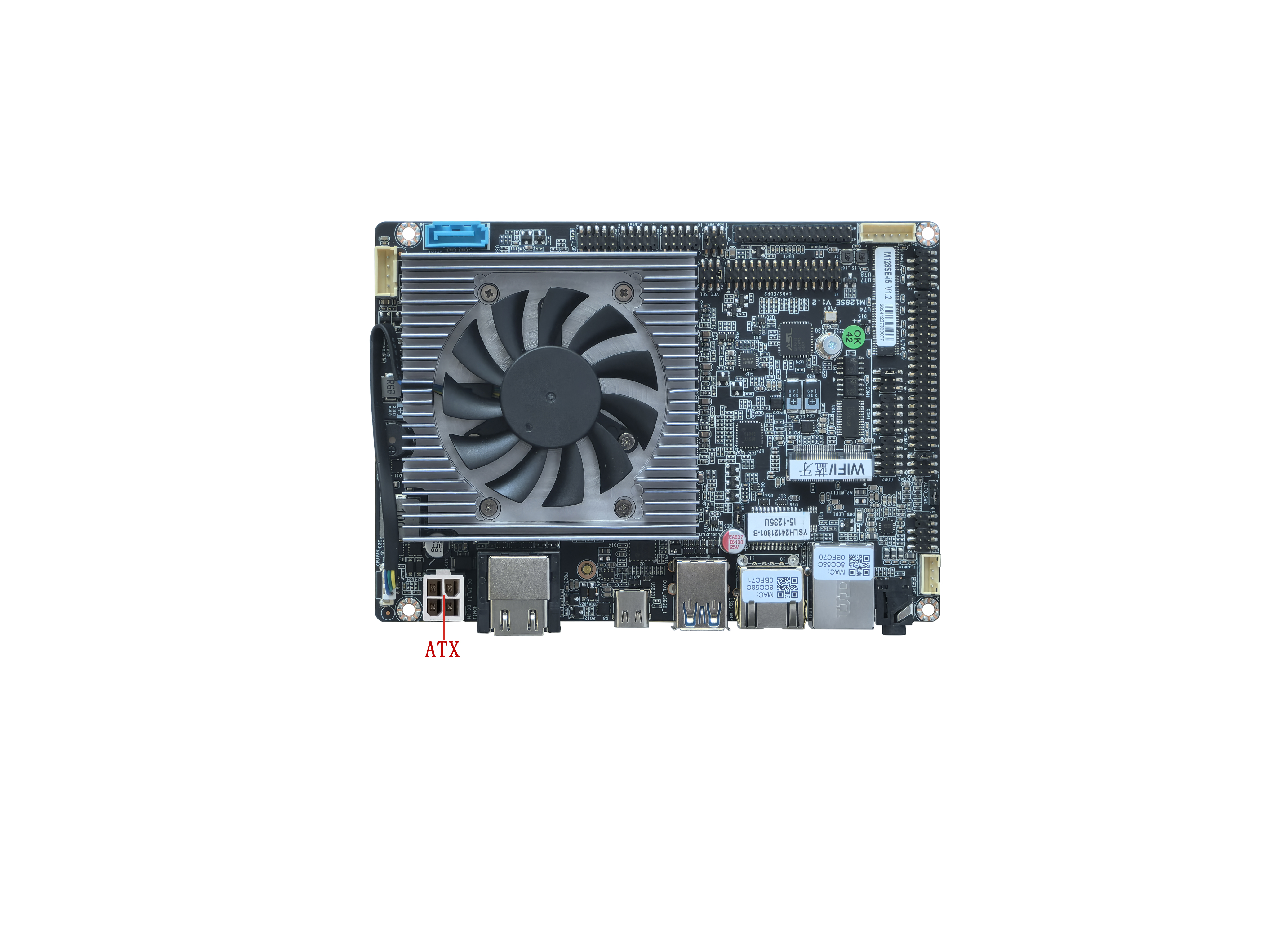

Kann 1 * ATX (4Pin) ändern |
Anzeigefunktion |
Intel UHD Graphics / Intel Iris Xe Graphics Ultra Core-Grafikkarte; Unterstützt Einzelanzeige, Doppelanzeige/Dreifachanzeige/Vierfachanzeige-Replikation, Doppelanzeige/Dreifachanzeige/Vierfachanzeige-Erweiterung, Doppelanzeige unter SHELL; |

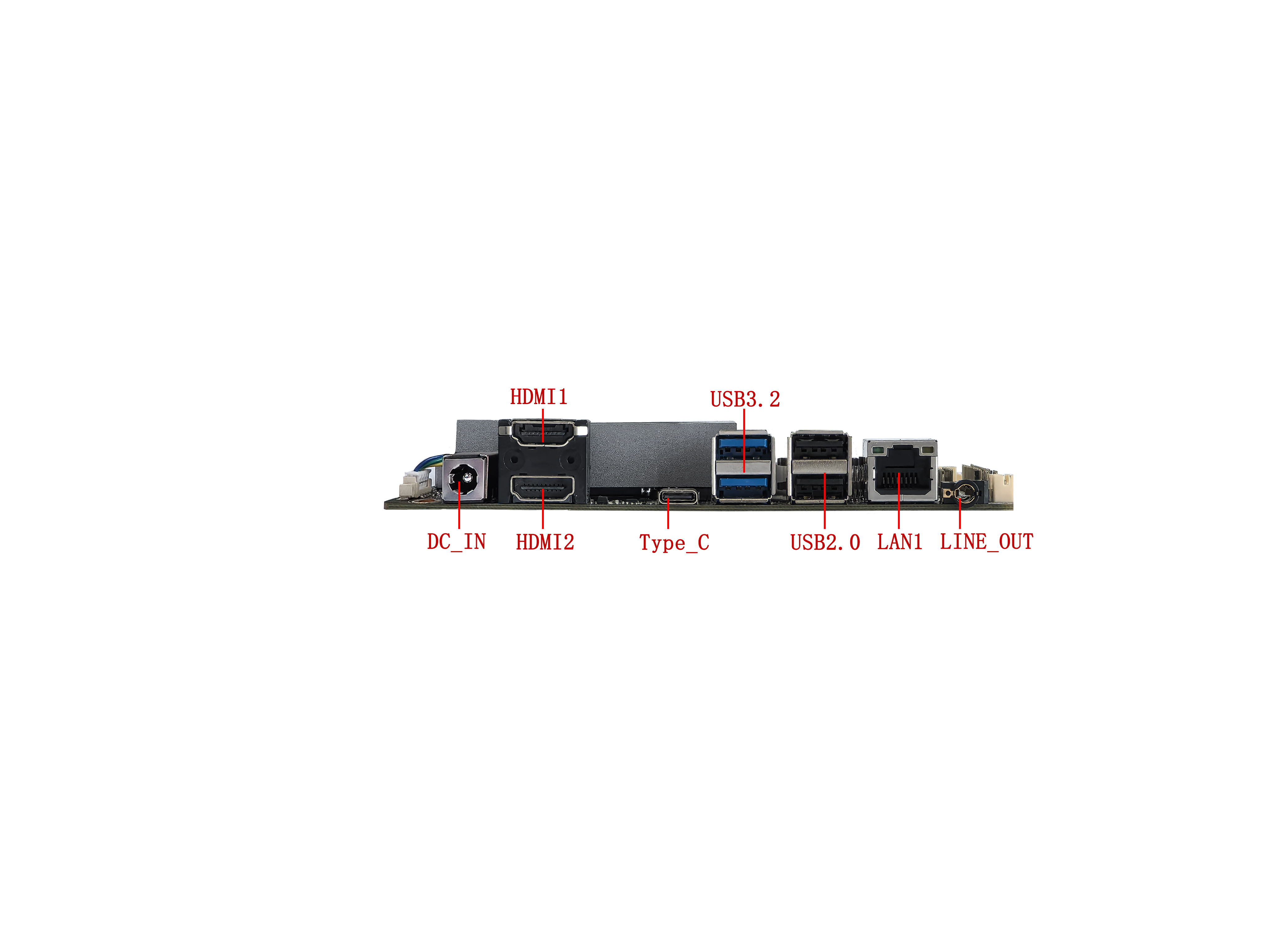

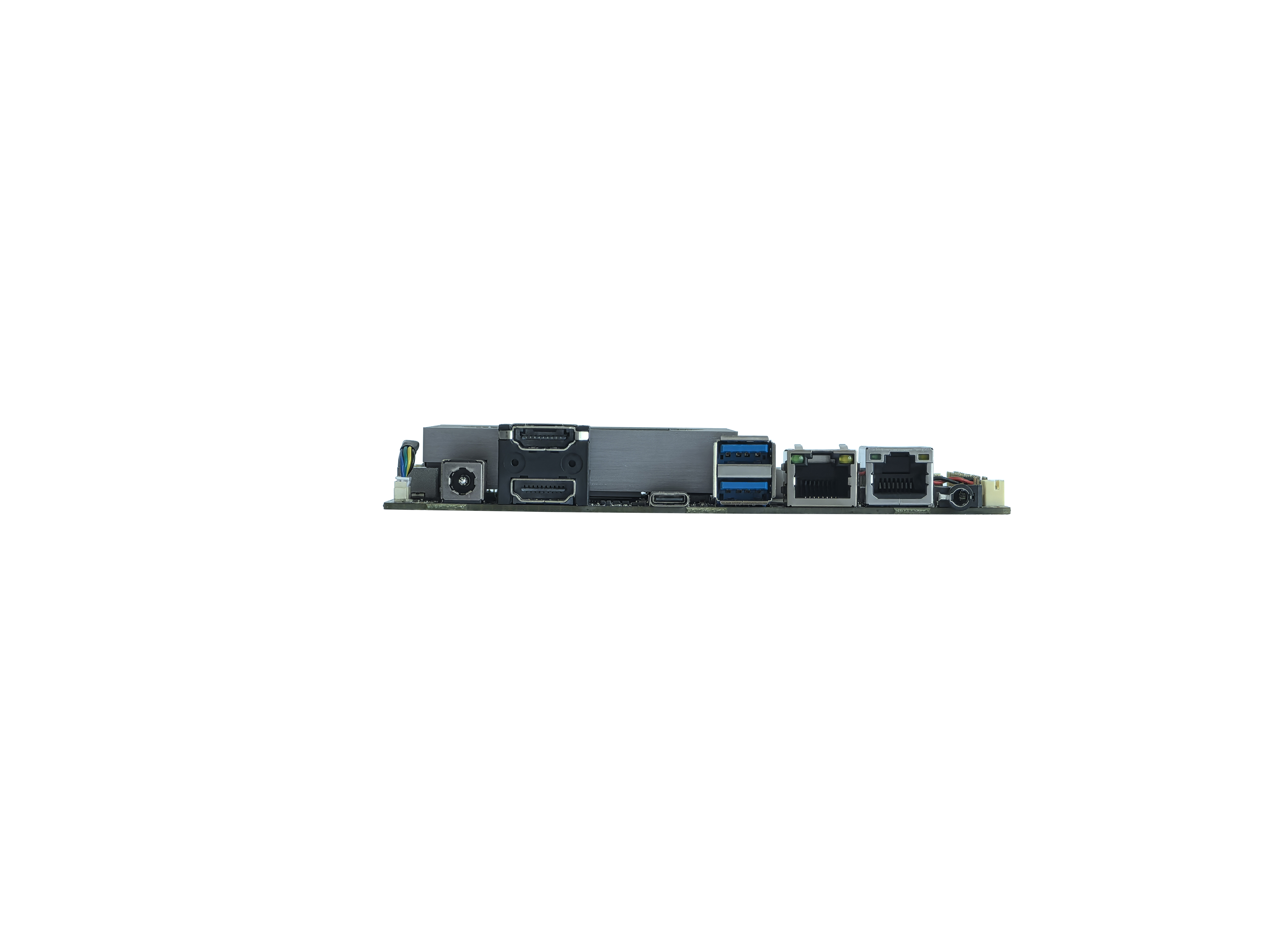

2*HDMI 2.0-Schnittstelle |
Unterstützt 4K-Auflösung von 4096/3840* 2160@60Hz |
1*Type_C-Schnittstelle |
Unterstützt Anzeige-, USB-Datenübertragungs- und Stromversorgungsfunktionen |

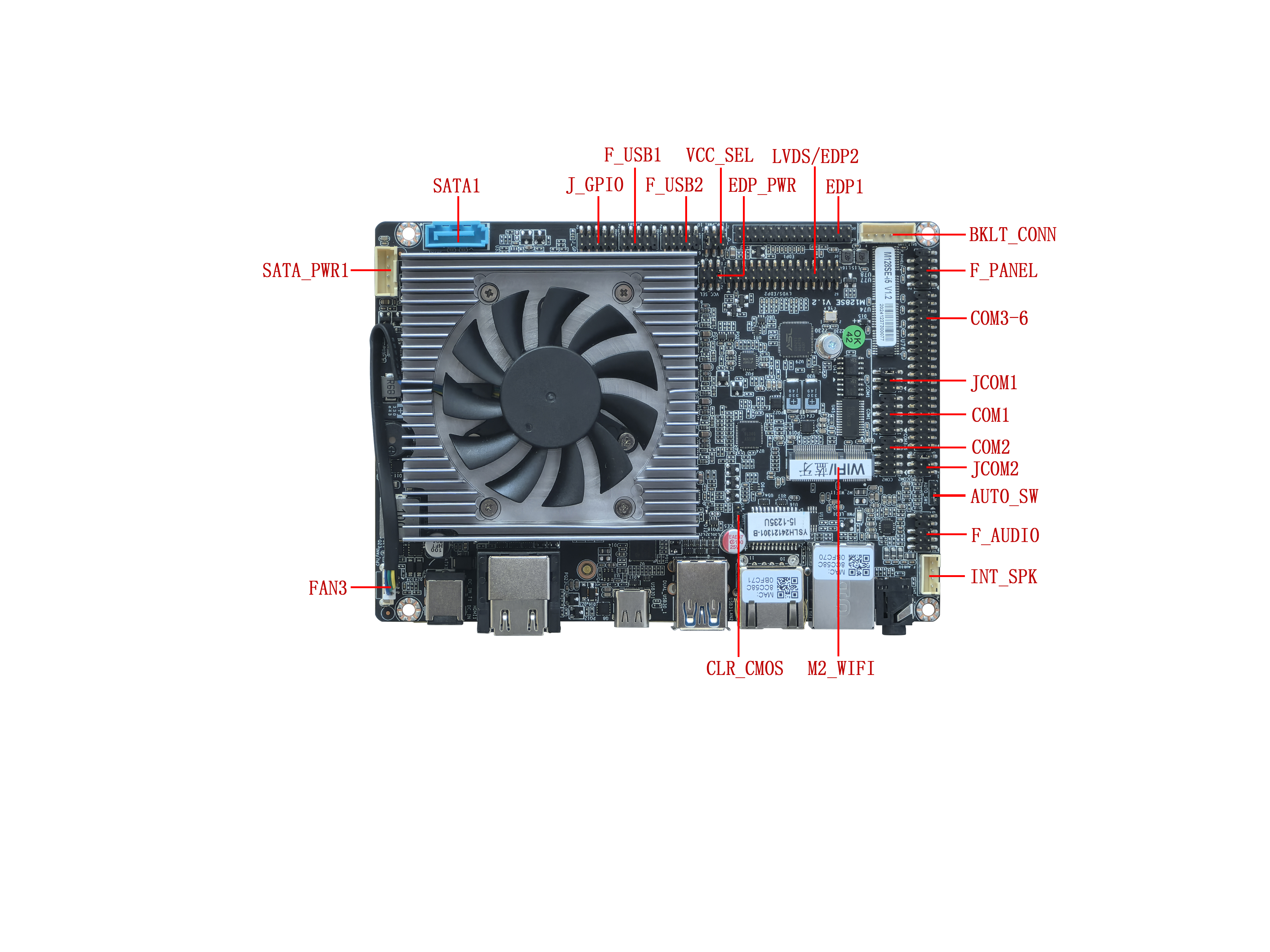

1*EDP1-Pin |
EDP-C-Bildschirmkabel, unterstützt 4K-Auflösung 4096/3840* 2160@60Hz (30Pin, 2*15Pin, 2,0 mm) |
1*VCC_SEL -Pin |
LVDS/EDP-Arbeitsspannungssteuerstift (6Pin, 2 * 3Pin, 2,0 mm) |
1*LVDS/EDP2-Pin |
Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm). |
1*EDP_PWR1-Pin |
EDP 1 Arbeitsspannungs-Steuerstift (6Pin, 2 * 3Pin, 2,0 mm) |
1*BKLT_CONN-Pin |
LVDS-Hintergrundbeleuchtungsschalter-Steuerstift (6Pin, 1 * 6Pin, 2,0 mm) |
Wählen Sie zwischen LVDS und EDP2, teilen Sie den Pin, EDP2 verwendet EDP-B-Bildschirmkabel, EDP2 unterstützt 4K-Auflösung |
Netzwerkfunktion |
1/2*RJ45 LAN -Schnittstelle |
Duales Netzwerk: Standardunterstützung für Intel I219-V-Gigabit-Ethernet-Karte + Realtek 8111H-Gigabit-Ethernet-Karte; Optionale Unterstützung für Intel I219-V Gigabit-Ethernet-Karte + Yutaiwei YT6801 Gigabit-Ethernet-Karte; Einzelnes Netzwerk: Unterstützt die Intel I219-V-Gigabit-Ethernet-Karte Unterstützt Netzwerk-Wake-up und PXE-Boot-Funktion ohne Festplatte |
1*M2-WIFI- Schnittstelle |
Unterstützt das PCIE3.0-Signal und das Key-E-Schnittstellen-M.2-2230-WLAN-Bluetooth-Modul |
Festplatte |
1*NGFF -Schnittstelle |
Unterstützt PCIE4.0-Signal, Key-M-Schnittstelle M.2 2280-Festplatte, Standardunterstützung für NVME-Protokoll und SATA-Protokoll |
1*SATA1-Schnittstelle |
Standard-SATA-3.0-Festplattenschnittstelle |
1*SATA_PWR1-Pin |
Festplatten-Stromversorgungsstift, der 5 V und 12 V liefern kann (4-polig, 1 * 4-polig, 2,54 mm). |
Klang |
Standardmäßige Unterstützung für den digitalen Audio-Decoder Realtek ALC897 HD und den 6-Kanal-High-Fidelity-Audio-Controller |
1*LINE_OUT-Schnittstelle |
Unterstützt LINE-OUT-Ausgang und MIC-IN-Eingang |
1*F_AUDIO-Pin |
Standard-Audio-Pins (9Pin, 2 * 5Pin, 2,0 mm) |
1*INT_SPK-Pin |
Der Verstärker unterstützt einen Zweikanalausgang mit 8-Ohm- und 5-Watt-Lautsprechern (4Pin, 1 * 4Pin, 2,0 mm). |
USB |
2*USB3.2 -Schnittstelle |
Rückseitige Standard-USB 3.2 Gen1-Schnittstelle mit einer maximalen Übertragungsbandbreite von 5 Gbit/s |
2*USB2.0-Schnittstelle |
Rückseitige Standard-USB-2.0-Schnittstelle mit einer maximalen Übertragungsbandbreite von 480 Mbit/s (nicht verfügbar auf Dual-Netzwerk-Motherboards) |
1*F_USB1-Pin |
USB 2.0-Pins vorne, ein Satz mit 2 USB 2.0 (9 Pins, 2 5 Pins, 2,0 mm) |
1*F_USB2-Pin |
USB 2.0-Pins vorne, ein Satz mit 2 USB 2.0 (9 Pins, 2 5 Pins, 2,0 mm) |
Schaltfunktion |
1*F_PANEL-Pin |
Schalter, Betriebsanzeige, Festplattenanzeige, Neustart-Pin (9Pin, 2 * 5Pin, 2,0 mm) |
1*AUTO_SW -Pin |
Hardware-Steuerstrom am Stecker (3Pin, 1 * 3Pin, 2,0 mm) |
Andere E/A |
1*COM1-Pin |
Serieller Anschluss, COM1 unterstützt RS232/RS422/RS485 optional (9Pin, 2 * 5Pin, 2,0 mm) |
1 * COM2-Pin |
Serieller Anschluss, unterstützt Standard RS232 (9Pin, 2 * 5Pin, 2,0 mm) |
1 * COM3-6-polig |
Serieller Anschluss, unterstützt Standard RS232 (39Pin, 2 * 20Pin, 2,0 mm) |
Alle hinteren seriellen Ports können modifiziert werden, Hardware unterstützt TTL |
1*JCOM1/2-Pin |
Kann die neunte Pin-Spannung von COM1/2 auf 0 V/5 V/12 V steuern (6 Pin, 2 * 3 Pin, 2,0 mm). |
1*CLR_CMOS-Pin |
Motherboard-Reset- und Entladestifte (3Pin, 1 * 3Pin, 2,0 mm) |
1*FAN3-Pin |
CPU-Lüfter-Pin, unterstützt Temperaturregelung (4Pin, 1 * 4Pin, 1,25 mm) |
1*J_GPIO-Pin |
GPIO-Steuerpins (10Pin, 2 * 5Pin, 2,0 mm) |
Betriebsumgebung |
Arbeitstemperatur: -20℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, nicht kondensierend |
BIOS |
AMI BIOS, unterstützt Power-On-Boot, Timing-Boot und intelligente Identifizierung der Remote-Switch-Maschine |
Wachhund |
Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden). |
Betriebssystem |
Unterstützt Windows 11, Windows 10, Linux |
