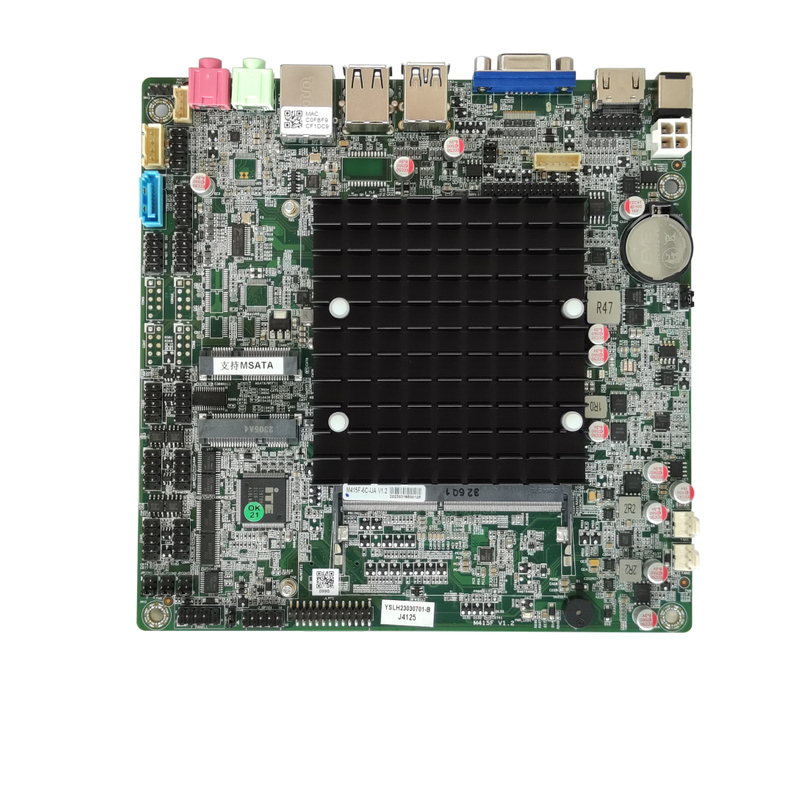

Motherboard-Größe |
170 mm (L) * 170 mm (B) * 22 mm (H) |
CPU |
Intel Celeron J4025/J4125/N4020/N4120 , Pentium J5040/N5030 |
Erinnerung |
1 * NB-DDR4 SODIMM-Speichersteckplatz, unterstützt 2400 MHz Speicher, Niederspannung 1,35 V, maximale Unterstützung 8 GB |
Netzteil |
1*DC_JACK |
Unterstützt 12 V Spannung und der Innendurchmesser des Gleichstromkopfes beträgt 2,5 mm Der Stromverbrauch der Hauptplatine unter Volllast beträgt etwa 30 W. Eine Stromversorgung von 12 V/4 A oder mehr wird empfohlen |
1*DC_PWR |
Anzeigefunktion |
Intel® Ultra HD-Grafikkarte 600 Grafikcontroller, unterstützt Einzelanzeige, Doppelanzeige/Dreifachanzeige-Kopie, Doppelanzeige/Dreifachanzeigeerweiterung, DOS-Einzelanzeige |

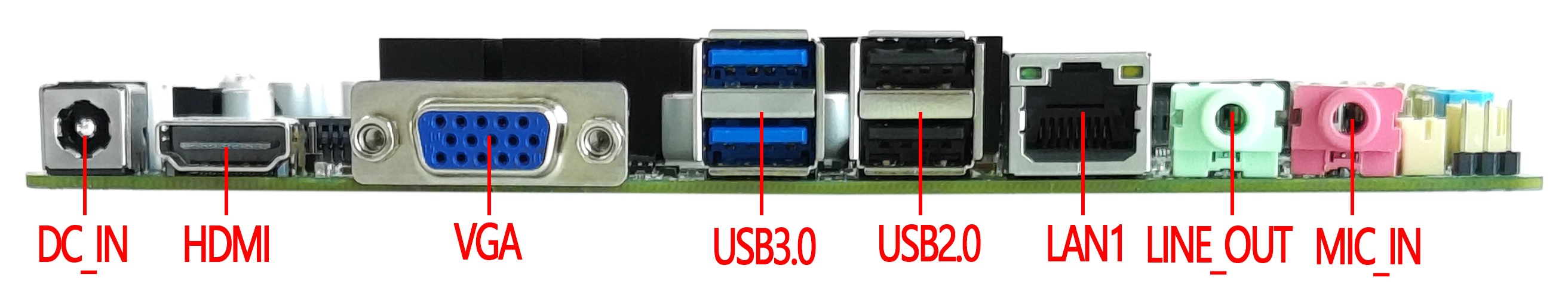

1*VGA DB15 Hafen |
Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz |

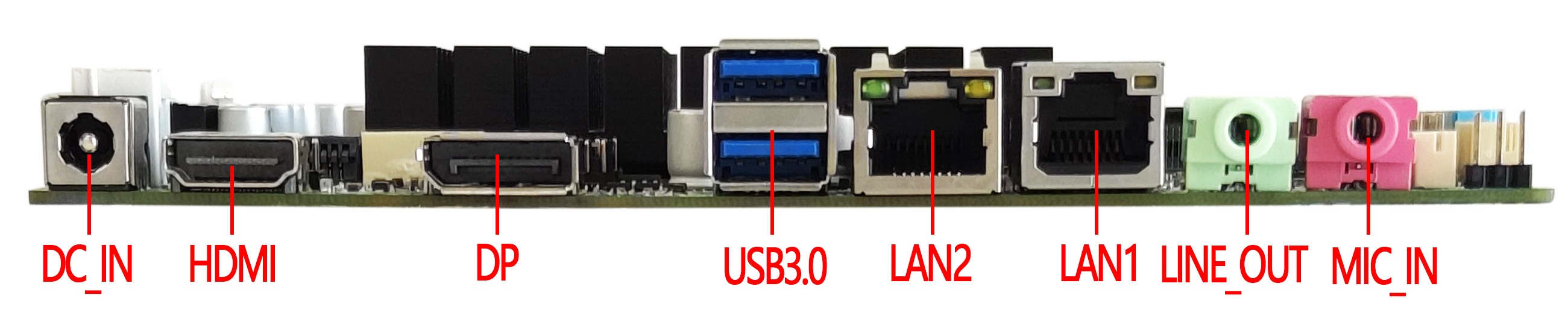

1*DP-Port (optional) |
4K- Auflösung 4096/3840*2160@60Hz |
Der VGA-Anschluss unterstützt DP-Anschlüsse |
1*HDMI 2.0-Anschluss |
4K-Auflösung 4096/3840*2160@60Hz |
1*HDMI_CON1-Pin |
4K- Auflösung 4096/3840*2160@30Hz (16Pin, 2*8Pin, 2,0mm) |
1 * LVDS/EDP-Pin |
Unterstützt Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm). |
1*LVDS_PWR-Pin |
LVDS-Spannungssteuerstift (6Pin, 2*3Pin, 2,0 mm) |
1*INVERT-Pin |
LVDS Der Hintergrundbeleuchtungsschalter steuert den Pin (6Pin, 1*6Pin, 2,0mm) |
Entweder LVDS oder EDP teilen sich einen Satz Pins |
Netzwerkfunktion |
1/2*RJ45 LAN -Anschluss |
100 Mbit/s und Gigabit-NICs optional und unterstützt Netzwerk-Reaktivierung und PXE-Boot ohne Festplatte (Gigabit: Einzelnetzwerk 8111H, Dualnetzwerk 8111H+8111H) (100 Mbit/s: Einzelnetzwerk 8106E, Dualnetzwerk 8106E+8106E) |
1*MINI_PCIE-Port |
Unterstützt WIFI/3G/4G/Bluetooth-Modul |
Festplatte Funktion |
1*SATA-Anschluss |
Standard-SATA-3.0-Festplattenschnittstelle |
1*MSATA-Anschluss |
Unterstützt MSATA 3.0 |
1*SATA_PWR-Pin |
Der Stromversorgungsstift der Festplatte kann 5 V oder 12 V liefern (4Pin, 1*4Pin, 2,54mm) |
Soundfunktion |
Der High-Fidelity-USB-Audiochip Cmedia HS-100B wird standardmäßig unterstützt Optionaler Realtek ALC662/660/892/897 HD-Digital-Audio-Decoder, 6-Kanal-HiFi-Audio-Controller |
1*LINE_OUT-Anschluss |
Audioausgabe unterstützt (grün) |
1*MIC_IN-Anschluss |
Unterstützt Mikrofoneingang (rot) |
1 * JAMP-Stift |
Der Verstärker unterstützt einen 8-Ohm-5-Watt-Lautsprecher-Zweikanalausgang (4Pin, 1*4Pin, 2,0mm) |
1*F_AUDIO-Pin |
Standard-Audio-Pi (9Pin, 2*5Pin, 2,54mm) |
1*SPDIF_OUT-Pin |
Digitale Audioschnittstelle |
USB-Funktion |
2*USB3.0-Anschluss |
Hinterer Standard-USB3.0-Anschluss |
2*USB2.0-Anschluss |
Standard-USB2.0-Schnittstelle auf der Rückseite |
1*F_USB1-Pin |
Vordere USB2.0-Pins, ein Satz von 2*USB2.0 (9Pin, 2*5Pin, 2,54mm) |
1*F_USB2-Pin |
Vordere USB2.0-Pins, ein Satz von 2*USB2.0 (9Pin, 2*5Pin, 2,54mm) |
1*F_USB3-Pin |
Vordere USB2.0-Pins, ein Satz von 2*USB2.0 (9Pin, 2*5Pin, 2,54mm) |
Wenn es sich bei dem Motherboard um eine USB-Soundkarte handelt, hat der Pin F_USB1 2/4/6/8/10 kein Signal |
Schaltfunktion |
1*F_PANEL-Pin |
Schalter, Betriebsanzeige, Festplattenanzeige, Neustart-Pin (9Pin, 2*5Pin, 2,54mm) |
1 * AUTO-SW-Pin |
Unterstützt die Hardwaresteuerung zum Ein- und Ausschalten (3Pin, 1*3Pin, 2,0mm) |
Andere E/A |
10*COM-Pin |
Serieller Anschluss, unterstützt standardmäßig RS232, COM1/3/4 optional RS232/RS422/RS485 (9-polig, 2 x 5-polig, 2,54 mm). |
1 * JPCOM1/2/3-Pin |
Kann die Spannung des neunten Pins COM1/2/3 0 V/5 V/12 V steuern (6Pin, 2*3Pin, 2,0mm) |
1*JLPT1-Pin |
Paralleler Anschluss, Standard-Druckschnittstellen-Pin (25Pin, 2*13Pin, 2,0mm) |
1 * SIM-Kartensteckplatz |
Unterstützt SIM-Karte, für 3G/4G ist eine SIM-Karte erforderlich |
1*CLR_CMOS-Pin |
Motherboard-Reset- und Entlade-Pins (3Pin, 1*3Pin, 2,54mm) |
1*FAN1-Pin |
CPU-Lüfterpins unterstützen keine Temperaturregelung (3Pin, 1*3Pin, 2,54mm) |
1*FAN2-Pin |
Die Systemlüfterpins unterstützen keine Temperaturregelung (3Pin, 1*3Pin, 2,54mm) |
1*J_GPIO-Pin |
GPIO-Steuerstift (10Pin, 2*5Pin, 2,54 mm) |
Betriebsumgebung |
Arbeitstemperatur : -10℃~60℃; Arbeitsfeuchtigkeit : 5 % bis 95 % relative Luftfeuchtigkeit, nicht kondensierend |
BIOS |
AMI BIOS ， Unterstützt Power-On-Boot, geplantes Booten und Remote-Switch-Maschinenintelligenz Identifikation |
Wachhund |
Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden ). |
Betriebssystem |
Unterstützt Windows 11, Windows 10, Linux usw. |
