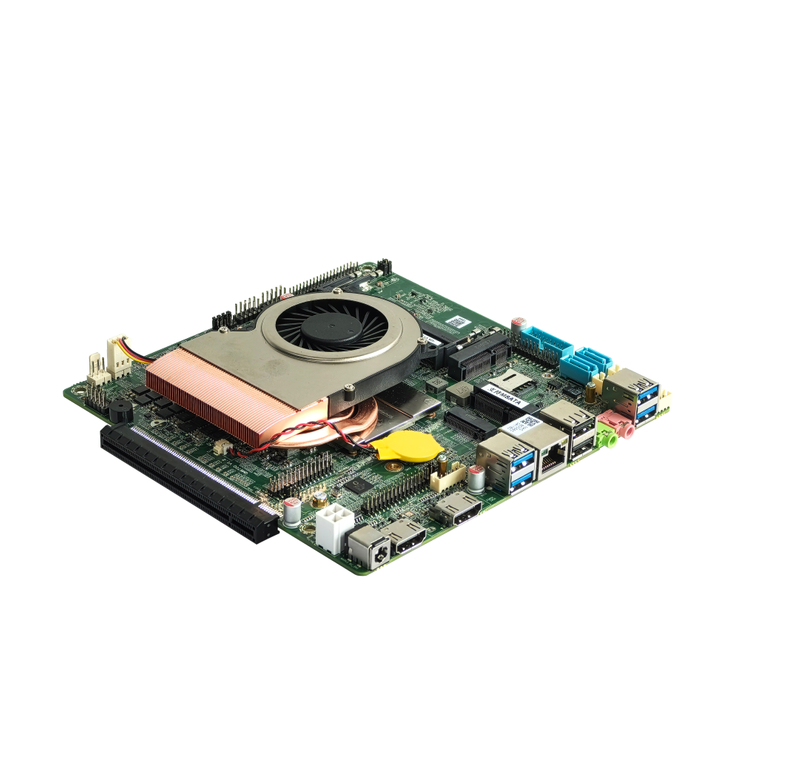

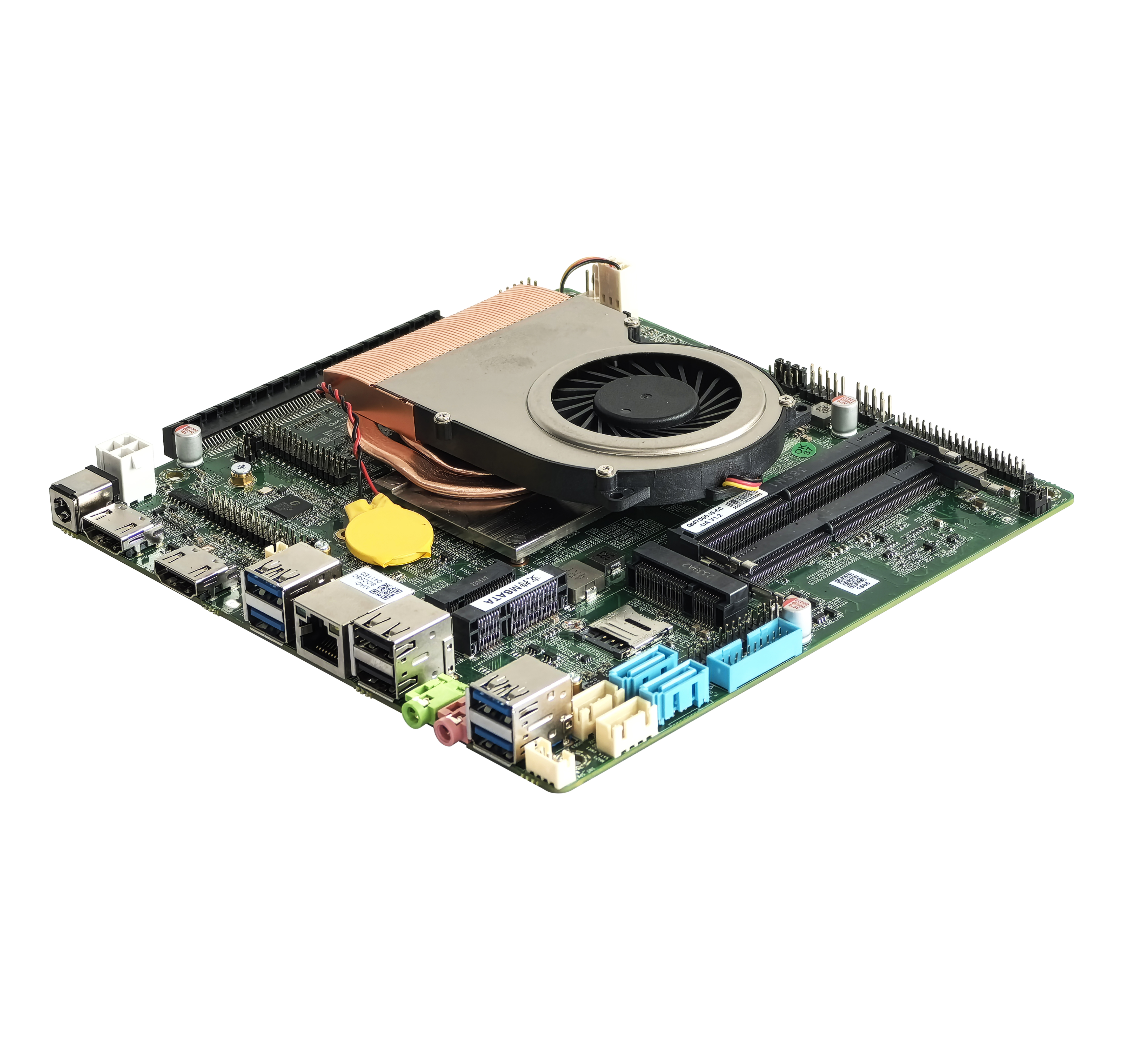

Größe |
170 mm * 170 mm |
CPU |
Unterstützt Skylake 6. Generation, Kabylake 7. HQ-Serie i5, i7 |
Chipsatz |
Skylake、 Kabylake Hochgeschwindigkeits-Chipsatz |
Stromversorgung |
1*DC_IN |
Der Innendurchmesser des Gleichstromkopfes beträgt 2,5 mm und unterstützt 12 V/19 V Der Stromverbrauch des Motherboards beträgt bei Volllast etwa 70 W. Es wird empfohlen, ein Netzteil mit 12 V und 7 A oder mehr zu verwenden |
1 * DC_ATX (4Pin) |
RAM |
2*SODIMM |
NB-DDR4-Speicher, unterstützt 2133/2400 MHz Speicher, maximale Unterstützung 32 G |
Netzwerkfunktionen |
1*LAN |
Realtek 8111H Gigabit-Ethernet-Anschluss, unterstützt Wake on LAN, PXE-Funktion |
1*MINI_PCIE |
Unterstützt WIFI/3G/4G/Bluetooth-Modul |
Anzeigefunktion |
Intel HD Graphics 530/630 Super-Core-Grafikkarte, unterstützt Einzeldisplay, Dual-Display/Dreifach-Display-Kopie, Dual-Display/Dreifach-Display-Erweiterung, Einzeldisplay unter DOS |
1*VGA DB15 |
Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz |
1*HDMI1 1.4 |
Unterstützt 4K-Auflösung 4096/3840*2160@30Hz |
1*HDMI2 1.4 |
Unterstützt 4K-Auflösung 4096/3840*2160@30Hz |
1*EDV1 |
Unterstützt 4K-Auflösung 4096/3840 x 2160 bei 30 Hz (30 Pin, 2 x 15 Pin, 2,0 mm). |
1*LVDS/EDP2 |
Unterstützt Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm). |
LVDS wird standardmäßig unterstützt, EDP2 ist optional, gemeinsame Pins, EDP2 unterstützt 4K |
1*LVDS_PWR |
LVDS/EDP2 Arbeitsspannungs-Steuerstift (6Pin, 2*3Pin, 2,0 mm) |
1*INVERTIEREN |
LVDS/EDP-Hintergrundbeleuchtungs-Steuerstift (6Pin, 1*6Pin, 2,0 mm) |
USB |
4*USB3.0 |
Post-Standard USB3.0 |
2*USB2.0 |
Post-Standard USB2.0 (2*LAN Das Motherboard verfügt nicht über diese Schnittstelle) |
1*F_USB1 |
Vorderer USB2.0-Pin, ein Satz hat 2*USB2.0 (9Pin, 2*5Pin, 2,0mm) |
1*F_USB3 |
Vorderer USB2.0-Pin, ein Satz hat 2*USB2.0 (9Pin, 2*5Pin, 2,0mm) |
1*F_USB3_A |
Vorderer USB3.0-Pin, ein Satz hat 2*USB3.0 (19Pin, 2*10Pin, 2,0mm) |
Soundfunktion |
Integrierter Realtek ALC660/662/892 HD-Digital-Audio-Decoder, 6-Kanal-High-Fidelity-Audio-Controller |
1*LINE_OUT |
Unterstützt Audioausgabe (grün) |
1*MIC_IN |
Unterstützt Mikrofoneingang (rot) |
1*INT_SPK |
Unterstützt 8 Ohm 5 Watt Lautsprecherausgang (Leistungsverstärker) (4Pin, 1*4Pin, 2,0 mm) |
1*F_AUDIO |
Standard-Audio-Pin (9Pin, 2*5Pin, 2,0 mm) |
Festplattenfunktion |
1*M.2 |
M.2 2280/2242 optional, Standard-SATA-Protokoll, optionales NVME-Protokoll (PCIE). |
1*MSATA |
Unterstützt MINI_SATA-Festplatte, unterstützt MSATA 3.0 |
1*SATA1 |
Unterstützt MINI_SATA-Festplatte, unterstützt MSATA 3.0 |
1*SATA2 |
Unterstützt MINI_SATA-Festplatte, unterstützt MSATA 3.0 |
2*SATA_PWR |
Stromversorgungspins für Festplatten, die mit 5 V oder 12 V betrieben werden können. (4Pin, 1*4Pin, 2,54mm) |
Schaltfunktion |
1*F_PANEL |
Schalter, Betriebsanzeige, Festplattenanzeige, Neustart-Pin (9-polig, 2 x 5-polig, 2,54 mm). |
1*AUTO_SW |
Hardware-Steuerungs-Einschaltstift (3Pin, 1*3Pin, 2,0 mm) |
Andere E/A |
1*COM1 |
Unterstützt Standard RS232/RS422/RS485 optional (BIOS-Einstellung) (9Pin, 2*5Pin, 2,54 mm) |
1*COM2 |
Unterstützt nur die Standards RS232 (9Pin, 2*5Pin, 2,54 mm). |
1*COM3~6 |
Unterstützt nur die Standards RS232 (39Pin, 2*20Pin, 2,0mm) |
1*JCOM1/2 |
COM1/2 Pin 9 ist auf 0V/5V/12V eingestellt (6Pin, 2*3Pin, 2,0mm) |
1*SIM_KARTE |
Unterstützt SIM-Karte. Bei Verwendung von 3G/4G ist eine SIM-Karte erforderlich |
1*CLR_CMOS |
Motherboard-Reset- und Entladestifte (3Pin, 1*3Pin, 2,0 mm) |
1*LÜFTER1 |
Lüfterstift (3Pin, 1*3Pin, 2,54 mm) |
1*SYS_FAN |
Systemlüfterstift (3Pin, 1*3Pin, 2,54 mm) |
1*GPIO_CN |
GPIO- Steuerstift (10Pin, 2*5Pin, 2,0 mm) |
1 * PCI-E 16X |
Optional mit Standard-PCI-E-Schnittstelle, kann eine unabhängige Grafikkarte angeschlossen werden |
Betriebsumgebung |
Arbeitstemperatur: -20℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, nicht kondensierend |
BIOS |
AMI BIOS, unterstützt Power-On-Boot, Timing-Boot und intelligente Identifizierung der Remote-Switch-Maschine |
Wachhund |
Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden). |
Betriebssystem |
Unterstützt Windows 10, Windows 8, Windows 7, LINUX usw. |
