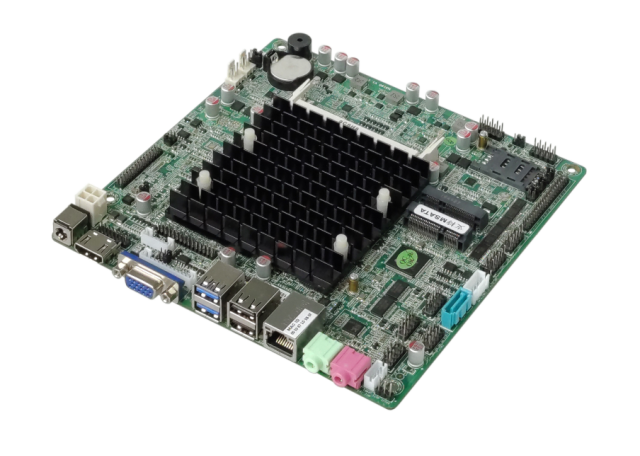

Mini placa-mãe processador intel celeron/pentium série n HD-MI vga lvds para quiosque de controle industrial tela múltipla

Tamanho da placa-mãe

170 mm (C) * 170 mm (L) * 21 mm (A)

CPU Processador

Apoiar BraswellCPU da série

chipset

Braswell de alta velocidade Chipset

armazenar

1 * slot de memória SODIMM NB-DDR3L  , suporte  ram de 1600 MHz, baixa tensão 1,35 V, suporte máximo de 8 GB

Fonte de energia

1*DC_IN

Suporta  alimentação de 12V,  diâmetro da cabeça DC 2,5MM

A potência de consumo total da placa-mãe é de 30 W。 Sugiro usar de 12V/5A ou superior. adaptador de alimentação

1*DC_ATX

Função de exibição

Controlador gráfico Intel(R)HD Graphics,  suporte para monitor único, replicação de monitor duplo/três monitores, extensão de monitor duplo/três monitores, monitor único DOS

1 *  porta VGA DB15

Resolução de suporte 1920*1080@60HZ

1 *  pino VGA_OUT

Resolução de suporte 1920 1080 @ 60 Hz                  (12 pinos, 1 12 pinos, 2,0 mm)

1 *  porta HDMI 1.4

Suporta resolução 4K 4096/3840 * 2160@30HZ

1 *  pino EDP1

Suporta resolução 4K 4096/3840 2160 @ 60HZ         (30 pinos, 2 15 pinos, 2,0 mm)

1 *  pino LVDS

Resolução de suporte 1920 1080 @ 60 Hz                   (30 pinos, 2 15 pinos, 2,0 mm)

LVDS  e EDP1  escolha 2 para 1,  o pino LVDS padrão pode ser usado

1 *  pino INVERTER

LVDS  de controle do interruptor de luz de fundo  Pino                       (6 pinos, 1 * 6 pinos, 2,0 mm)

1 * LVDS_PWR1pino

LVDS  Pino de controle de tensão de trabalho                             (6 pinos, 2 * 3 pinos, 2,0 mm)

1 * LCD_PWR1pin

EDP  Pino de controle de tensão de trabalho                              (6 pinos, 2 * 3 pinos, 2,0 mm)

Função de rede

1 *  porta LAN RJ45

Chip de placa de rede Realtek 8111HGigabit, suporte para  despertar de rede  e PXE sem função de inicialização de disco

1 * mini PCIE porta

Suporta módulo WIFI/3G/4G/Bluetooth  etc.

Disco rígido

1 *  porta SATA1

Porta de disco rígido SATA3.0 padrão,  velocidade máxima de transmissão  de 6,0 Gbps

1 *  pino SATA_PWR1

Pino de alimentação do disco rígido  , eletricidade disponível   5V 、 12V                    (4 pinos, 1 * 4 pinos, 2,54 mm)

1 *  porta MSATA

Suporta  disco rígido MSATA padrão

Função de áudio

Decodificador de áudio digital Realtek ALC662 HD integrado, controlador de áudio de alta fidelidade de 6 canais

1*  porta LINE_OUT

Suporte  para saída de áudio (verde)

1 *  porta MIC_IN

Suporte  para entrada de microfone (vermelho)

1 *  pino JAMP1

Amplificador de potência  com suporte para alto-falante 8Om5W  com saída de canal duplo                    (4 pinos, 1 * 4 pinos, 2,0 mm)

1 *  pino F_AUDIO

de áudio padrão  Pino                                       (9 pinos, 2 * 5 pinos, 2,54 mm)

1 *  pino SPDIP-OUT1

Pino de áudio digital padrão         (3 pinos, 1 * 3 pinos 2,54 mm)

USB Função

2 *  porta USB3.0

USB3.0 padrão traseira Porta

2 *  porta USB2.0

USB 2.0 padrão traseira Porta

1 * F_USB1pin

Pino USB2.0 padrão frontal  , um grupo tem 2 * USB2.0               (9 pinos, 2 * 5 pinos, 2,54 mm)

1 *  pino F_USB2

Pino USB2.0 padrão frontal  , um grupo tem 2 * USB2.0               (9 pinos, 2 * 5 pinos, 2,54 mm)

1 *  pino F_USB3

Pino USB2.0 padrão frontal  , um grupo tem 2 * USB2.0                 (9 pinos, 2 * 5 pinos, 2,54 mm)

interruptores

1 *  pino F_PANEL

interruptor, luz da fonte de alimentação, luz do disco rígido,  pino de reinicialização                   (9 pinos, 2 * 5 pinos, 2,54 mm)

1 *  pino AUTO_SW

Ligação e  pino de controle de hardware                                (3 pinos, 1 * 3 pinos, 2,0 mm)

Outras E/S

1 *  pino COM1

Seriais, COM1  suporta apenas RS232                          (9 pinos, 2 * 5 pinos, 2,54 mm)

1 *  pino COM2

Seriais, COM2  suportam apenas RS232                          (9 pinos, 2 * 5 pinos, 2,54 mm)

1 *  pino JPCOM1

Controle COM1  a potência do 9º ^pino  0V  /5V/12V  opcional              (6 pinos, 2 * 3 pinos, 2,0 mm)

1 *  pino JPCOM2

Controle COM2  a potência do 9º ^pino  0V  /5V/12V  opcional            (6 pinos, 2 * 3 pinos, 2,0 mm)

1 *  pino jpcom3

Controle COM3  a potência do 9º ^pino  0V  /5V/12V  opcional               (39 pinos, 2 * 20 pinos, 2,0 mm)

1 * COM3 ~ 6  pinos

Serial, padrão de suporte RS232;                          (39 pinos, 2 * 20 pinos, 2,0 mm)

1 *  slot para cartão SIM_CARD

Suporte para cartão SIM  , quando usar 3G/4G, precisará de cartão Sim

1 *  pino CLR_CMOS

Limpeza zero da placa-mãe, pino de descarga                                   (2 pinos, 1 * 2 pinos, 2,54 mm)

1 *  pino FAN1

Pino do ventilador do sistema  , velocidade total, sem controle de temperatura de suporte                    (3 pinos, 1 * 3 pinos, 2,54 mm)

1 *  pino FAN2

Pino da CPU do ventilador  , velocidade total, sem controle de temperatura de suporte                  (3 pinos, 1 * 3 pinos, 2,54 mm)

1 * pino J_GPIO

Pino de controle GPIO, por padrão sem ele, se a atualização para a versão V1.2 puder suportar    (10 pinos, 2 * 5 pinos, 2,54 mm)

Ambiente de trabalho

[电] temperatura de trabalho: -20 ℃ ~ 60 ℃;       Umidade de trabalho: 5% ~ 95% [化] umidade relativa, sem condensação

BIOS

AMI BIOS, suporte  para inicialização, RTC, identificação inteligente de equipamentos de comutação remota

Assistir cachorro

A versão da placa-mãe V1.1 não suporta Watch Dog, a versão da placa-mãe V1.2 pode suportar

Sistema operacional

Suporta Windows 10, Windows 8, Windows 7, Linux  etc.
