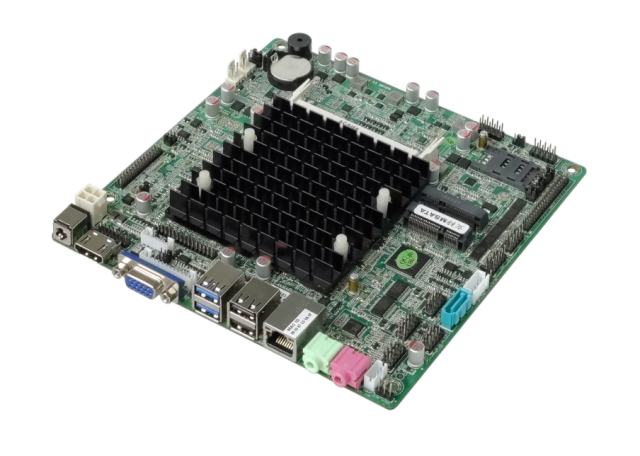

Mini carte mère intel celeron/Pentium série N, processeur HD-MI VGA LVDS pour kiosque de contrôle industriel, écrans multiples

Taille de la carte mère

170 mm (L) * 170 mm (l) * 21 mm (H)

Processeur ​

Soutien BraswellProcesseur de la série

jeu de puces

Braswell haute vitesse Jeu de puces

stockage

1 * SODIMM NB-DDR3L , prise en charge de  emplacement mémoire  la RAM 1600 MHz, basse tension 1,35 V, prise en charge maximale de 8 Go

Alimentation

1*DC_IN

Prise en charge de l'alimentation 12 V ,  CC 2,5 mm. diamètre de la tête

La consommation totale de la carte mère est de 30 W. Il est suggéré d'utiliser un adaptateur secteur 12 V/5 A  ou plus.

1*DC_ATX

Fonction d'affichage

Contrôleur graphique Intel(R)HD Graphics,  prise en charge d'un affichage simple, réplication double affichage/trois affichages, extension double affichage/trois affichages, affichage simple DOS

1 *  port VGA DB15

Résolution de support 1920*1080 @ 60HZ

1 *  broche VGA_OUT

Résolution de support 1920 1080 @ 60HZ                  (12 broches, 1 12 broches, 2,0 mm)

1 *  port HDMI 1.4

Prise en charge de la résolution 4K 4096/3840 * 2160 @ 30HZ

1 *  broche EDP1

Prise en charge de la résolution 4K 4096/3840 2160 @ 60 Hz         (30 broches, 2 15 broches, 2,0 mm).

1 *  broche LVDS

Résolution de support 1920 1080 @ 60Hz                   (30 broches, 2 15 broches, 2,0 mm)

Choix LVDS  et EDP1  2 à 1, la broche LVDS par défaut  peut être utilisée

1 *  broche inversée

LVDS  de commande du commutateur de rétroéclairage  Broche                       (6 broches, 1*6 broches, 2,0 mm)

1 * LVDS_PWR1pin

LVDS  Broche de contrôle de tension de fonctionnement                             (6 broches, 2 x 3 broches, 2,0 mm)

1 * LCD_PWR1pin

EDP  Broche de contrôle de tension de fonctionnement                              (6 broches, 2 x 3 broches, 2,0 mm)

Fonction réseau

1 *  port LAN RJ45

Puce de carte réseau Realtek 8111HGigabit, prise en charge  du réveil réseau  et de la fonction de démarrage PXE sans disque

1 *  port mini-PCIE

Prise en charge du module WIFI/3G/4G/Bluetooth  , etc.

Disque dur

1 *  port SATA1

Port de disque dur SATA3.0 standard,  vitesse de transmission maximale  6,0 Gbit/s

1 *  broche SATA_PWR1

Broche d'alimentation du disque dur  , électricité disponible   5V, 12V                    (4 broches, 1*4 broches, 2.54mm)

1 *  port MSATA

Prise en charge MSATA standard du disque dur

Fonction audio

Décodeur audio numérique Realtek ALC662 HD intégré, contrôleur audio haute fidélité à 6 canaux

1*  Port LINE_OUT

Prise en charge  de la sortie audio (vert)

1 *  port MIC_IN

Prise en charge  de l'entrée microphone (rouge)

1 *  broche JAMP1

Amplificateur de puissance prenant en charge  8Om5W  la sortie double canal du haut-parleur                    (4 broches, 1 * 4 broches, 2,0 mm)

1 *  broche F_AUDIO

audio standard  Broche                                       (9 broches, 2 x 5 broches, 2,54 mm).

1 *  broche SPDIP-OUT1

Broche audio numérique Standard         (3 broches, 1*3 broches 2.54mm)

USB Fonction

2 *  ports USB3.0

USB3.0 standard arrière Port

2  ports USB 2.0.

USB 2.0 standard à l'arrière Port

1 * F_USB1pin

Broche USB2.0 standard avant  , un groupe a 2 * USB2.0               (9 broches, 2 * 5 broches, 2,54 mm)

1 *  broche F_USB2

Broche USB2.0 standard avant  , un groupe a 2 * USB2.0               (9 broches, 2 * 5 broches, 2,54 mm)

1 *  broche F_USB3

Broche USB2.0 standard avant  , un groupe a 2 * USB2.0                 (9 broches, 2 * 5 broches, 2,54 mm)

commutateurs

1 *  broche F_PANEL

interrupteur, voyant d'alimentation, voyant du disque dur,  broche de redémarrage                   (9 broches, 2 * 5 broches, 2,54 mm)

1 *  broche AUTO_SW

Mise sous tension et  broche de mise sous tension du contrôle matériel                                (3 broches, 1 x 3 broches, 2,0 mm)

Autres E/S

1 *  broche COM1

Séries, COM1  prend uniquement en charge RS232                          (9 broches, 2 x 5 broches, 2,54 mm).

1 *  broche COM2

Séries, COM2  prend uniquement en charge RS232                          (9 broches, 2 x 5 broches, 2,54 mm).

1 *  broche JPCOM1

Contrôle COM1  la ^9ème  broche d'alimentation  0V/5V/12V  en option              (6 broches, 2*3 broches, 2,0 mm)

1 *  broche JPCOM2

Contrôle COM2  la ^9ème  broche d'alimentation  0V/5V/12V  en option            (6 broches, 2*3 broches, 2,0 mm)

1 *  broche JPCOM3

Contrôle COM3  la ^9ème  broche d'alimentation  0V/5V/12V  en option               (39 broches, 2*20 broches, 2,0 mm)

1 * COM3 ~ 6  broches

Série, prise en charge de la norme RS232 ;                          (39 broches, 2 x 20 broches, 2,0 mm).

1 *  emplacement pour carte SIM_CARD

Prise en charge de la carte SIM  , lors de l'utilisation de la 3G/4G, il faudra une carte Sim

1 *  broche CLR_CMOS

Mise à zéro de la carte mère, broche de décharge                                   (2 broches, 1 x 2 broches, 2,54 mm).

1 *  broche VENTILATEUR1

Broche du ventilateur du système  , pleine vitesse, pas de contrôle de température de support                    (3 broches, 1*3 broches, 2,54 mm)

1 *  broche VENTILATEUR2

Broche CPU du ventilateur  , pleine vitesse, pas de contrôle de température de support                  (3 broches, 1*3 broches, 2.54mm)

1 * broche J_GPIO

Broche de contrôle GPIO, par défaut sans elle, si la mise à niveau vers la version V1.2 peut prendre en charge    (10 broches, 2*5 broches, 2,54 mm)

Environnement de travail

[电] température de fonctionnement ：-20 ℃ ~ 60 ℃；       Humidité de fonctionnement ： 5% ~ 95% [化] humidité relative ， Pas de condensation

BIOS

AMI BIOS, prise en charge  de la mise sous tension, RTC, identification intelligente des équipements de commutation à distance

Chien de garde

La version V1.1 de la carte mère ne prend pas en charge Watch Dog, la version V1.2 de la carte mère peut prendre en charge

Système opérateur

Compatible avec Windows 10, Windows 8, Windows 7, Linux  , etc.
