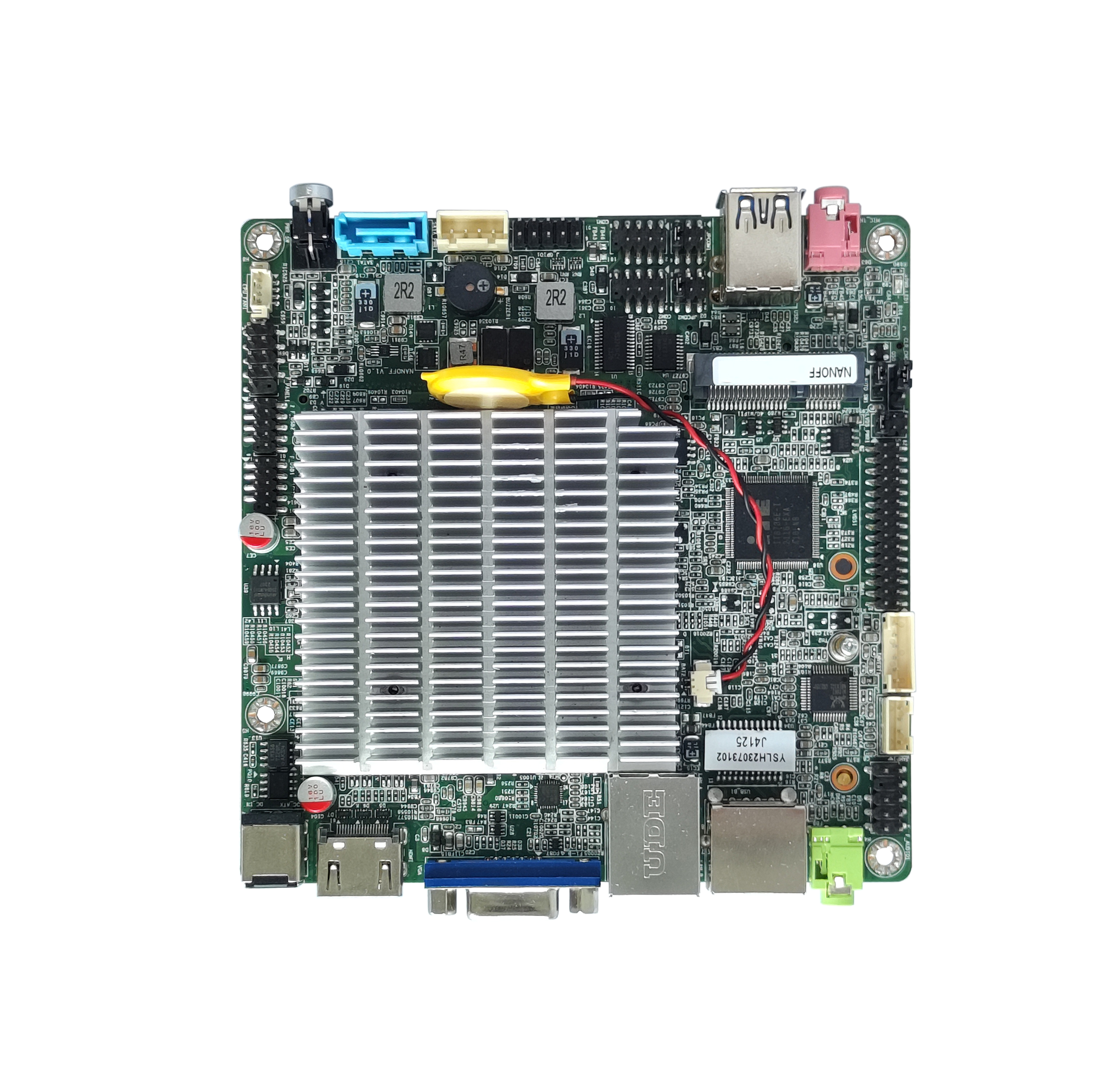

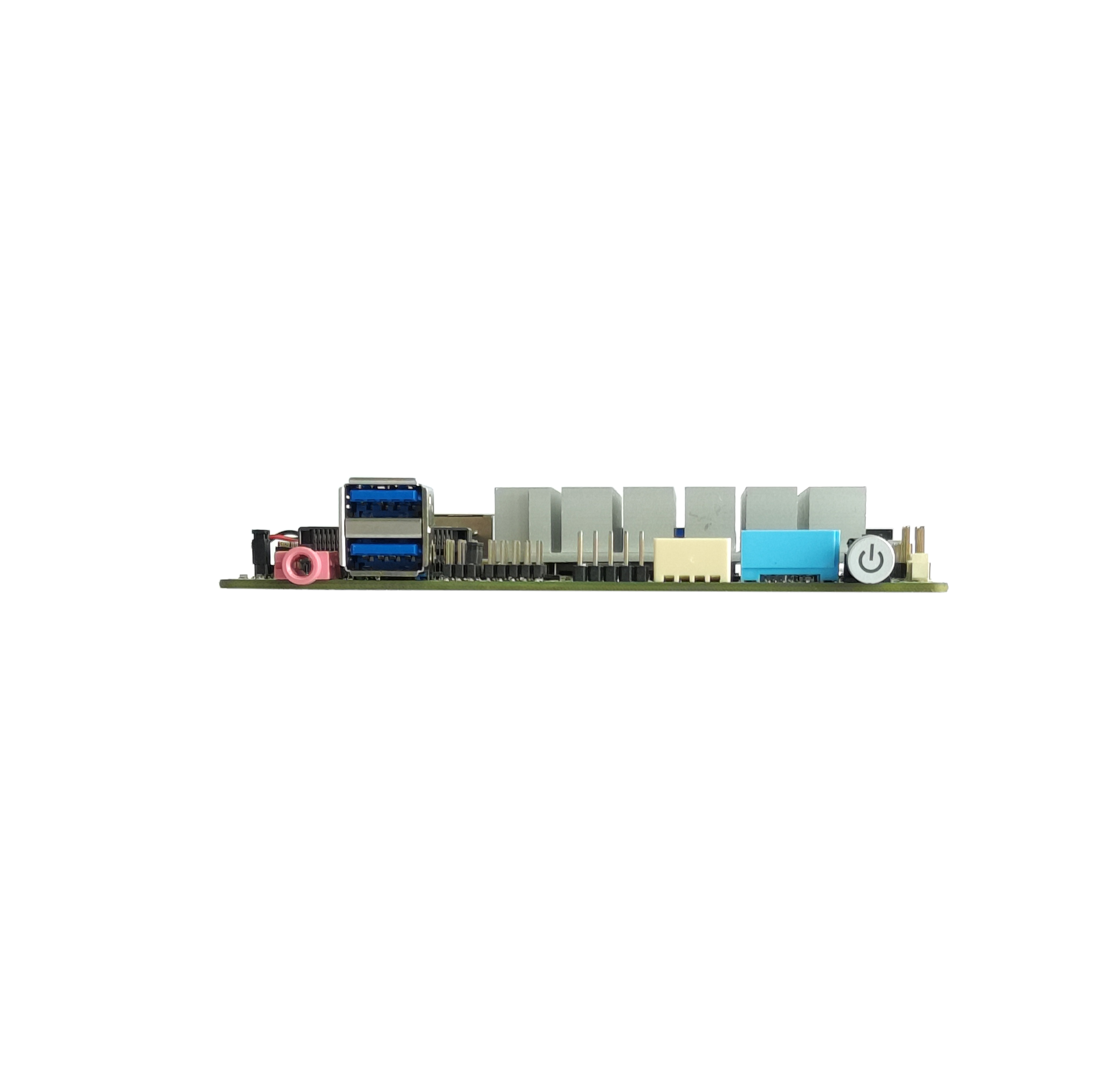

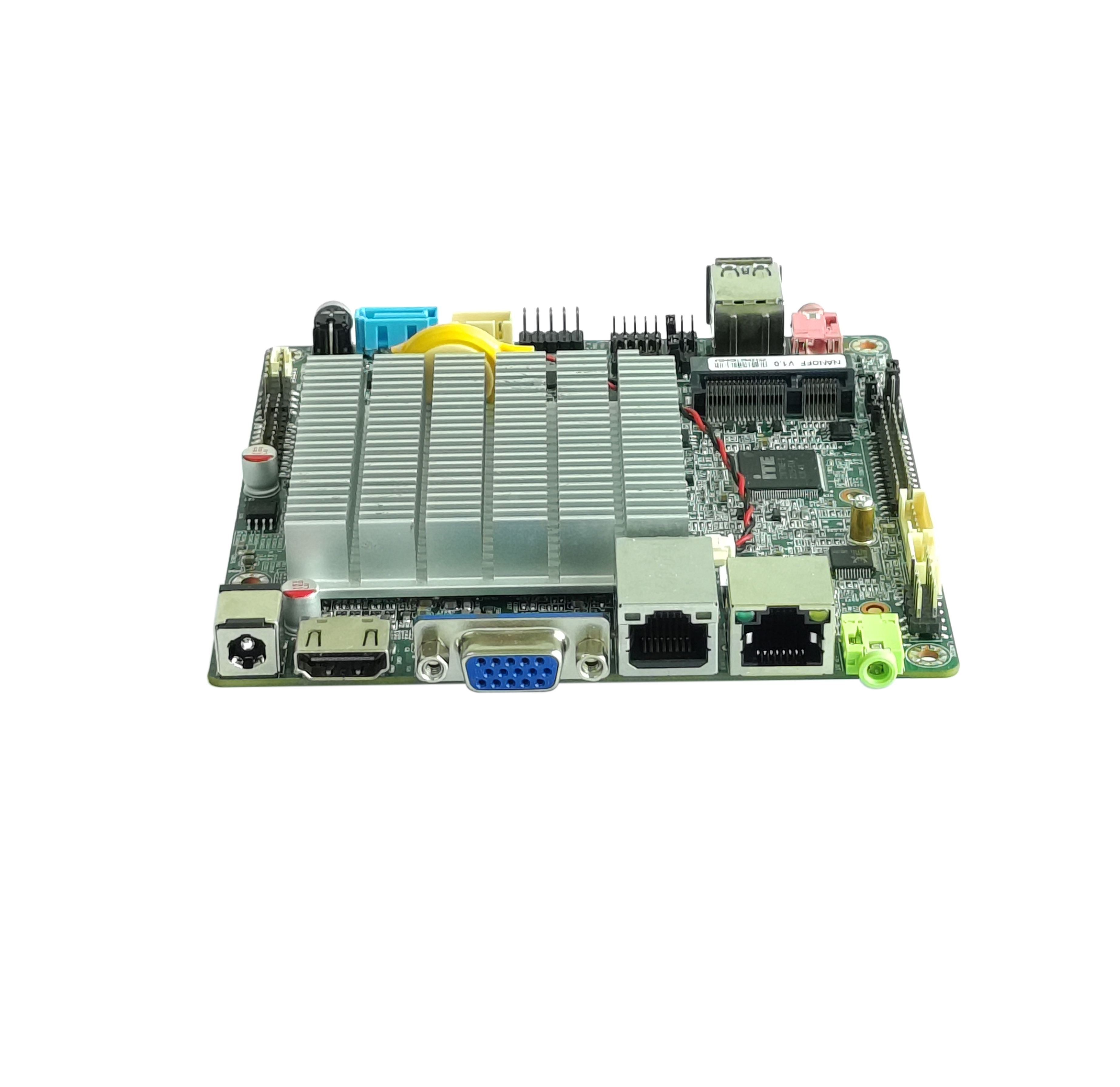

Motherboard-Modell |
NANO4E |
Motherboard-Größe |
120 mm (L) * 120 mm (B) * 24 mm (H) |
CPU |
Intel® Prozessoren Celeron J4025/J4125/N4020/N4120, Pentium J5040/N5030 |
Erinnerung |
1*NB-DDR4 SODIM-Speichersteckplatz, unterstützt Einzelkanal-2400-MHz-Speicher, Niederspannung 1,2 V, maximale Unterstützung von 8 GB |
Stromversorgung |

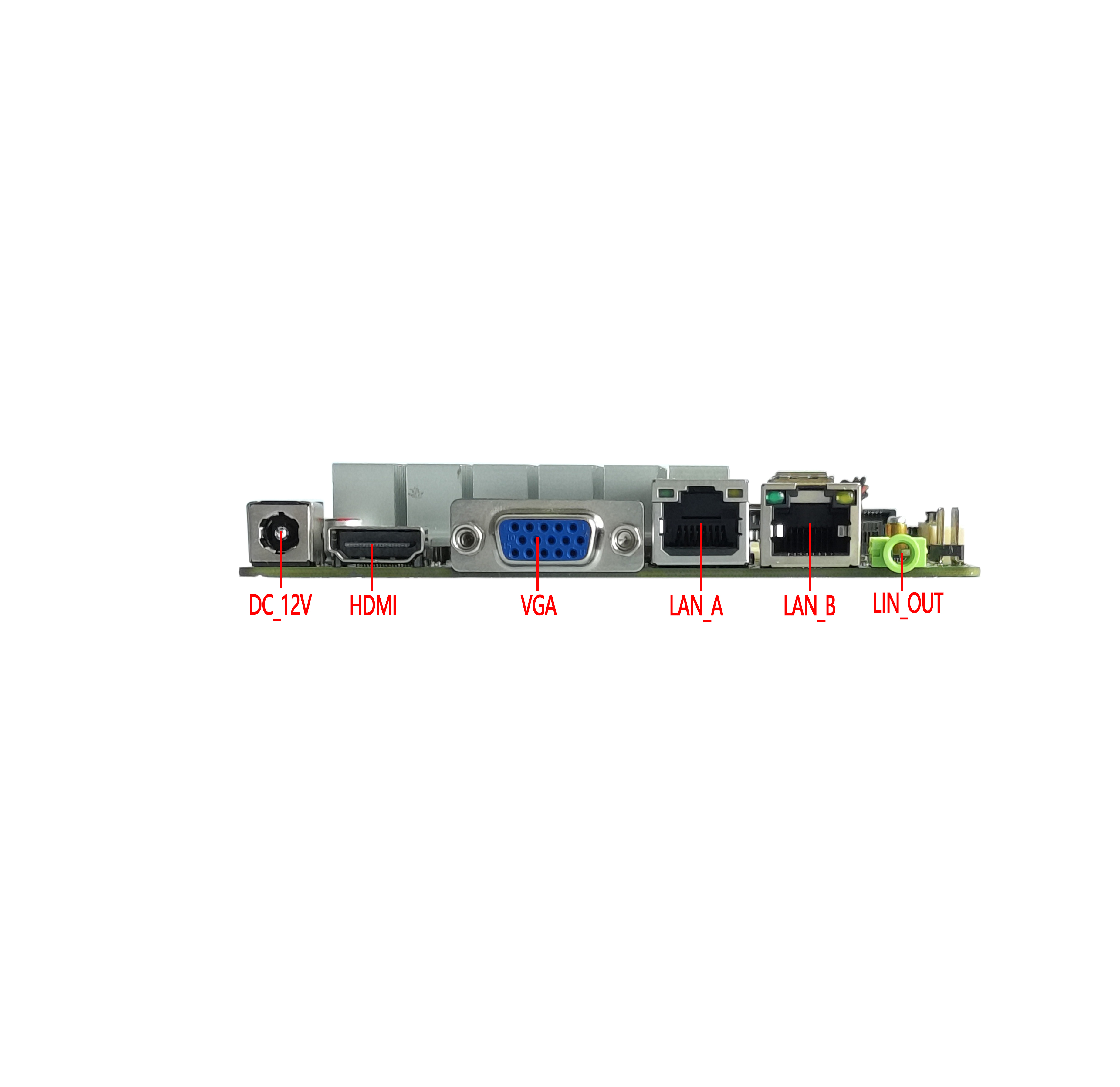

1*DC_IN |
Unterstützt 12 V Spannung, mit einem DC-Kopf-Innendurchmesser von 2,5 mm Der Stromverbrauch des Motherboards unter Volllast beträgt etwa 30 W. Wir empfehlen die Verwendung eines Netzteils mit 12 V/4 A oder höher |
1*DC_ATX (Optional) |
DC_ IN und DC_ ATX sind optional und das Motherboard unterstützt standardmäßig DC_ IN. |
Anzeige |
Intel® Ultra-High-Definition-Grafikkarte 600-Grafikcontroller, unterstützt Einzelanzeige, Doppelanzeige/Dreifachanzeige-Replikation, Doppelanzeige/Dreifachanzeige-Erweiterung, Einzelanzeige unter DOS |
1 * HDMI 1.4 -Schnittstelle |
Unterstützt 4K-Auflösung von 4096/3840* 2160@30Hz |
1 * VGA DB15-Schnittstelle |
Unterstützt Auflösung 1920 * 1080 bei 60 Hz |
1 * LVDS/EDP-Pin |
Unterstützt Auflösung 1920 1080 bei 60 Hz (30 Pin, 2 15 Pin, 2,0 mm). |
1*LVDS_PWR1 Pin |
LVDS/EDP Arbeitsspannungssteuerstift (6Pin, 2*3Pin, 2,0 mm) |
LVDS und EDP sind optional, das Motherboard unterstützt LVDS standardmäßig. |
Netzwerk |
1*RJ45 LAN (2*LAN optional) |
Optionale 100-GB- und Gigabit-Netzwerkkarten, die Netzwerk-Reaktivierung und PXE-Startfunktionen ohne Festplatte unterstützen (Gigabit: Einzelnetzwerk 8111H, Dualnetzwerk 8111H+8111H) (100 Mbit/s: Einzelnetzwerk 8106E, Doppelnetzwerk 8106E+8106E) |
1 * Mini-PCIE- Schnittstelle |
Unterstützt WIFI/3G/4G/GPS/Bluetooth-Module usw |
Festplatte |

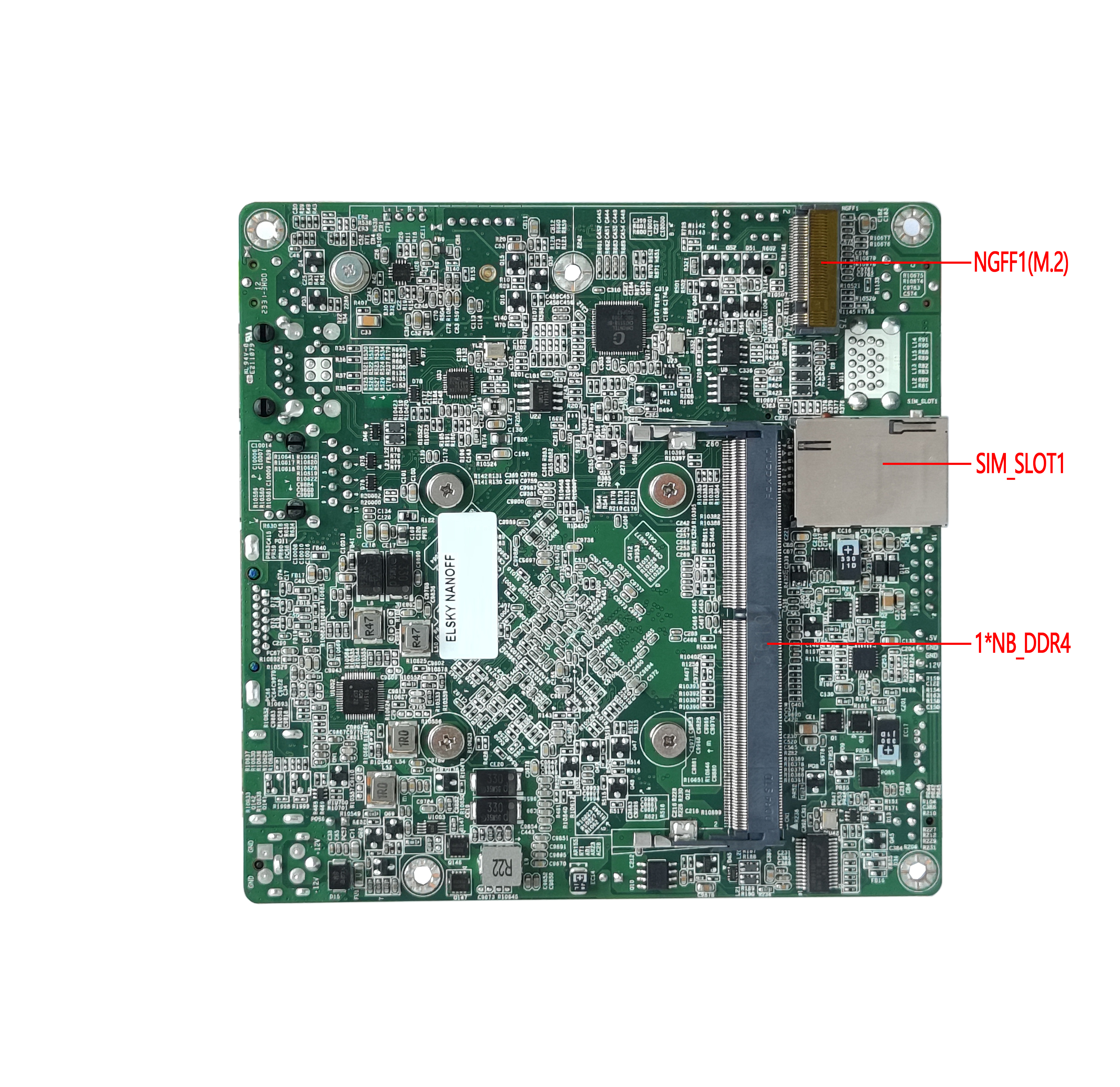

1*NGFF1(M.2) -Schnittstelle |
Standardunterstützung für M.2 2280, optional 2242; Das Standard-SATA-Protokoll und das NVME-Protokoll (PCIE) können geändert werden |
1*SATA1-Schnittstelle |
Standard-SATA3.0-Festplattenschnittstelle mit einer maximalen Übertragungsgeschwindigkeit von 6,0 Gbit/s |
1*SATA_PWR1 Pin |
Die Festplatte wird über Pin mit Strom versorgt und kann mit 5 V oder 12 V betrieben werden. (4Pin, 1*4Pin, 2,54mm) |
Soundfunktion |
Integrierter Realtek ALC662/897 HD-Digital-Audio-Decoder, 6-Kanal-High-Fidelity-Audio-Controller |
1*LIN_OUT- Schnittstelle |
Unterstützung für Audioausgabe (grün) |
1*MIC_IN- Schnittstelle |
Unterstützt Mikrofoneingang (rot) |
1 * JAMP-Pin |
Der Leistungsverstärker unterstützt den Zweikanalausgang von 8-Ohm-5-Watt-Lautsprechern (4Pin, 1*4Pin, 2,0 mm). |
1*F_AUDIO-Pin |
Standard-Audio-Pin (9Pin, 2*5Pin, 2,54 mm) |
USB |
2 * USB3.0 -Schnittstelle |
Post-Standard-USB3.0-Schnittstelle mit einer maximalen Übertragungsbandbreite von 5,0 Gbit/s |
2 * USB2.0 -Schnittstelle |
Post-Standard-USB2.0-Schnittstelle mit einer maximalen Übertragungsbandbreite von 480 Mbit/s |
1*F_USB1 Pin |
Vorderer USB2.0-Pin, mit einem Satz von 2 USB2.0 (9Pin, 2 5Pin, 2,0 mm) |
1*F_USB2 Pin |
Vorderer USB2.0-Pin, mit einem Satz von 2 USB2.0 (9Pin, 2 5Pin, 2,0 mm) |
SCHALTEN |
1*F_PANEL- Pin |
Schalter, Betriebsanzeige, Festplattenanzeige, Neustart-Pin (9-polig, 2 x 5-polig, 2,54 mm). |
1*PWR_SW- Taste |
Schaltertaste |
1 * AUTO_SW Pin |
Hardware-Steuerung Einschalten und Einschalten Pin (3Pin, 1*3Pin, 2,0 mm) |
Andere E/A |
1 * COM1-Pin |
Serieller Anschluss, optionale Unterstützung für RS232/RS422/RS485 (9Pin, 2*5Pin, 2,0 mm) |
1 * COM2-Pin |
Serieller Anschluss, unterstützt nur RS232 (9Pin, 2*5Pin, 2,0 mm) |
1 * JPCOM1/2 Pin |
Steuerung COM1/2 Pin 9 Spannung 0V/5V/12V optional (6Pin, 2*3Pin, 2,0mm) |
1*SIM_CARD- Steckplatz |
Unterstützt SIM-Karte, erfordert SIM-Karte bei Verwendung von 3G/4G |
1 * CLR_CMOS -Pin |
Durchsichtiges Motherboard und Entladestift (3-polig, 1 x 3-polig, 2,54 mm). |
1 * CPU_FAN -Pin |
CPU-Lüfter-Pin, unterstützt Temperaturregelung (4-polig, 1 x 4-polig, 1,25 mm). |
1 * GPIO -Pin |
标准GPIO Pin (10Pin, 2*5Pin, 2,54mm) |
Betriebsumgebung |
Arbeitstemperatur: -10 ℃~60 ℃; Arbeitsfeuchtigkeit: 5 % bis 95 % relative Luftfeuchtigkeit, nicht kondensierend |
BIOS |
AMI BIOS unterstützt das Einschalten, das zeitgesteuerte Einschalten und die intelligente Identifizierung von Remote-Ein-/Aus-Geräten |
Wachhund |
Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0-255 Sekunden) |
Betriebssystem |
Unterstützt Windows 11, Windows 10 , Linux usw |
