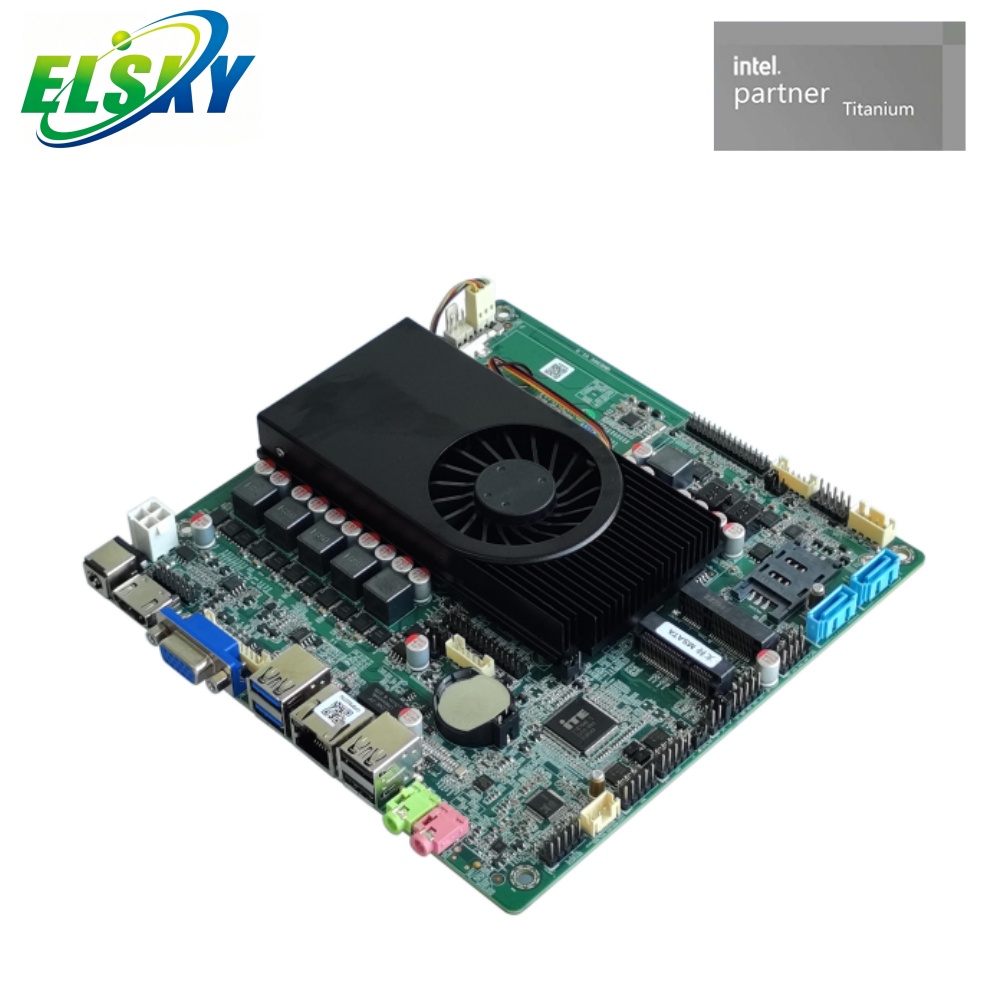

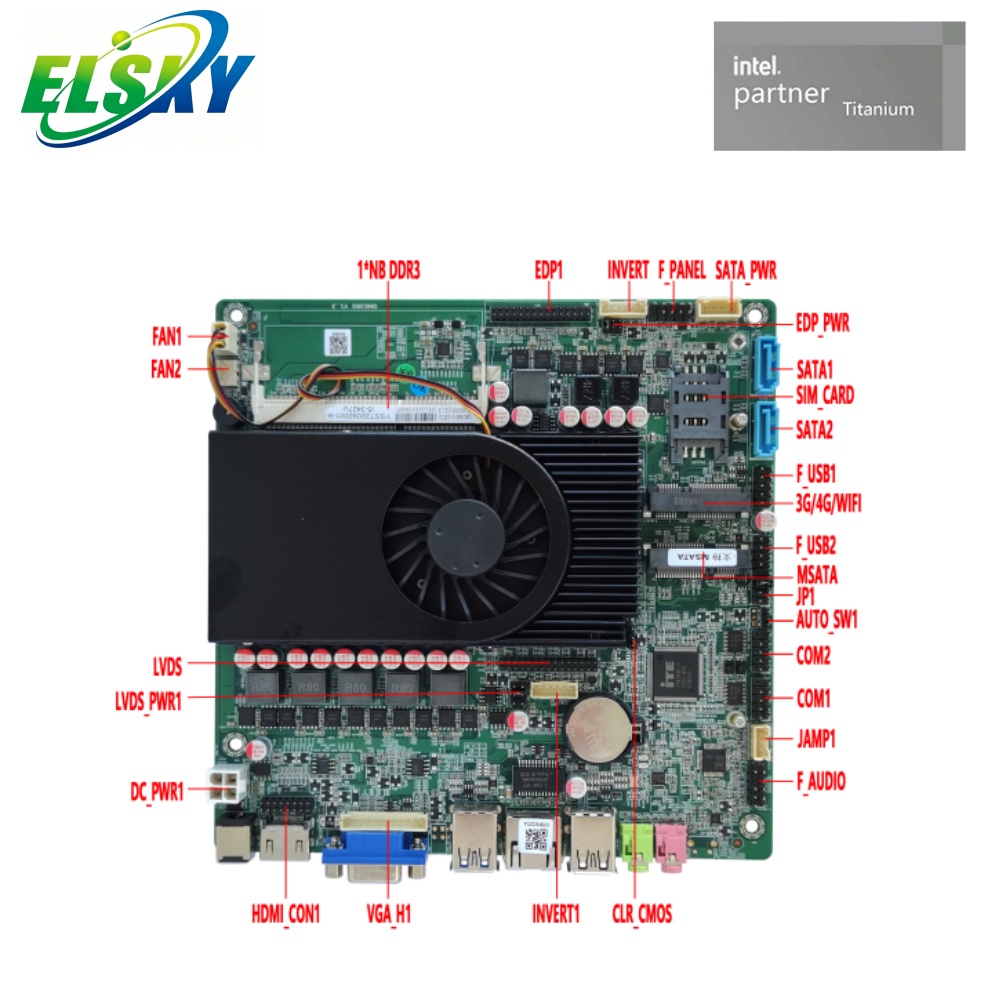

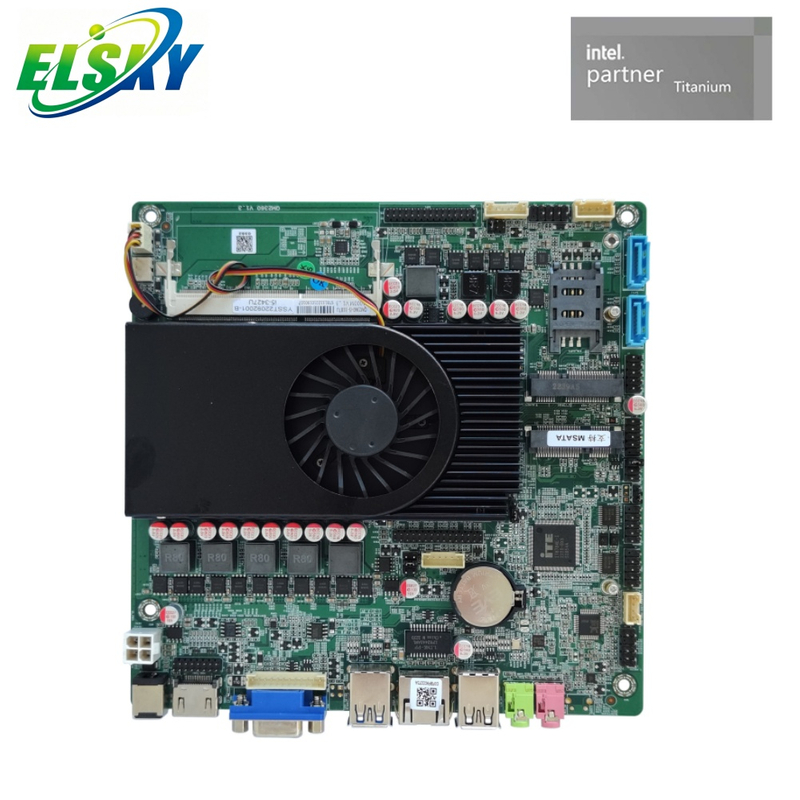

Motherboard-Größe |
170 (L) mm * 170 (B) mm * 25 mm (H) |
CPU |
Unterstützt Intel-CPUs der 2. und 3. Generation |
Chipsatz |
Chipsätze der Intel 6-Serie: HM65, HM67, QM67 usw. Chipsätze der Intel 7-Serie: HM70, HM76, HM77, NM70, QM77 usw. |
Leistung liefern |
1*DC_IN |
Der Innendurchmesser des Gleichstromkopfes beträgt 2,5 mm und unterstützt 12 V; Wenn es sich bei der CPU um eine U-Serie handelt, beträgt der Stromverbrauch des Motherboards bei Volllast etwa 35 W. Es wird empfohlen, ein Netzteil mit 12 V und 5 A oder mehr zu verwenden. Wenn es sich bei der CPU um eine M-Serie handelt, beträgt der Stromverbrauch des Motherboards bei Volllast etwa 60 W. Es wird empfohlen, ein Netzteil mit 12 V und 7 A oder mehr zu verwenden. |
|
1*DC_PWR |
|
Erinnerung |
1*DIMM-Steckplatz |
NB-DDR3-Speicher, unterstützt 1600-MHz-Speicher, unterstützt maximal 8G |
Netzwerkfunktionen |
1*LAN-Schnittstelle |
Unterstützt Realtek 8106E 100M/8111H 1000M Netzwerkkarte optional, unterstützt Netzwerk-Wake-up, PXE-Funktion |
|
1*MINI_PCIE-Schnittstelle |
Unterstützt standardmäßig WLAN-Module, kann geändert werden, um 3G/4G/Bluetooth-WLAN-Module zu unterstützen |
Anzeigefunktionen |
Grafik |
Intel HD Graphics 3000/4000 Grafikcontroller, unterstützt Einzelanzeige, Doppelanzeigekopie, Doppelanzeigeerweiterung, Einzelanzeige unter DOS |
|
1 * VGA DB15-Schnittstelle |
Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz |
|
1*VGA_H-Pin |
Unterstützt Auflösung 1920 x 1080 bei 60 Hz (12 Pin, 1 x 12 Pin, 2,0 mm). |
|
1 * HDMI 1.4-Schnittstelle |
Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz |
|
1*HDMI_CON-Pin |
Unterstützt Auflösung 1920 x 1080 bei 60 Hz (16 Pin, 2 x 8 Pin, 2,0 mm). |
|
1*EDP1-Pin |
Unterstützt Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm). |
|
1*EDP1_PWR-Pin |
EDP1 Spannungskontrollstift (6Pin, 2*3Pin, 2,0mm) |
|
1*INVERT2-Pin |
EDP1-Hintergrundbeleuchtungs-Steuerstift (6Pin, 1*6Pin, 2,0 mm) |
|
1*LVDS/EDP2-Pin |
Unterstützt Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm). |
|
EDP2 und LVDS teilen sich die gleichen Pins, unterstützen standardmäßig LVDS und unterstützen optional EDP2. |
|
1*LVDS_PWR1-Pin |
LVDS/EDP2 Spannungskontrollstift (6Pin, 2*3Pin, 2,54 mm) |
|
1*INVERT1-Pin |
LVDS/EDP2-Hintergrundbeleuchtungs-Steuerstift (6Pin, 1*6Pin, 2,0 mm) |

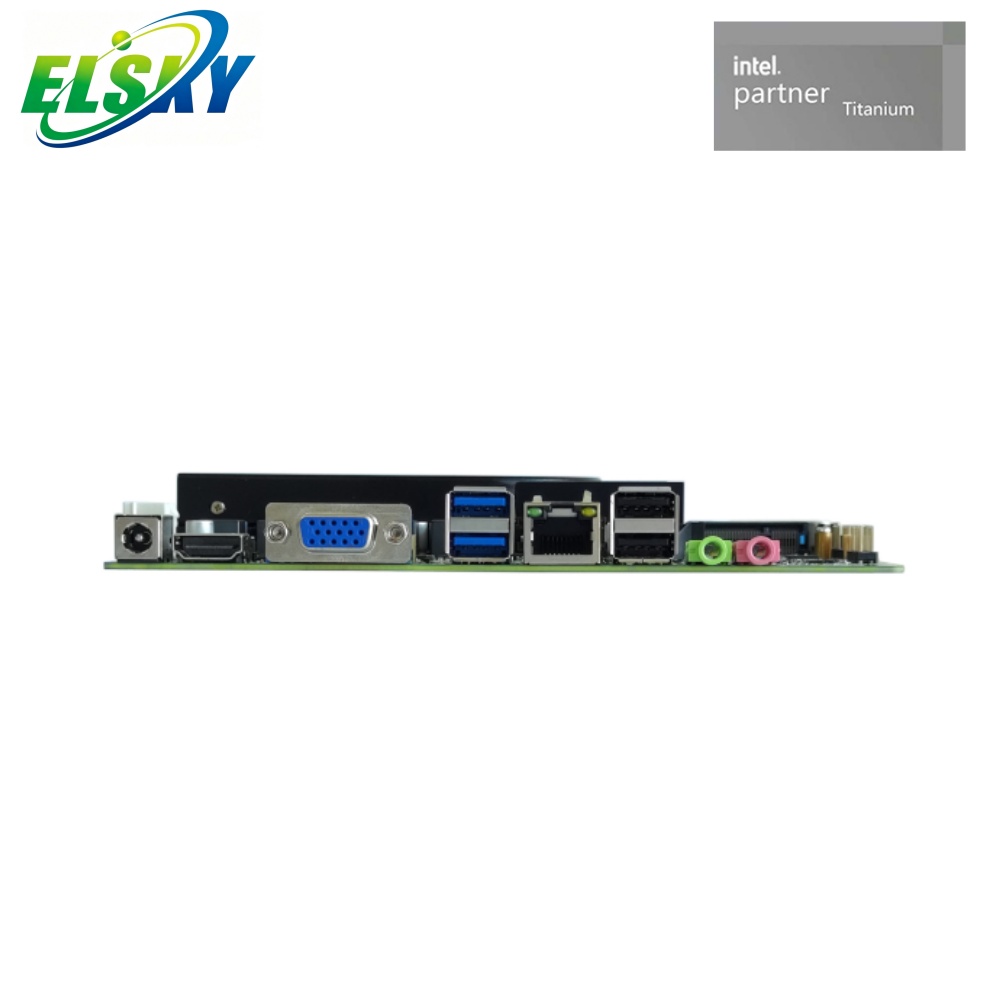

USB-Funktion |
2*USB3.0-Schnittstelle |
Rückseitige Standard-USB3.0-Schnittstelle |
|
Wenn es sich beim Chipsatz um die 6er-Serie oder HM75 handelt, ist der blaue USB-Anschluss USB2.0-Geschwindigkeit; Beim Chipsatz der 7er-Serie (außer HM75) ist der blaue USB-Anschluss USB3.0-Geschwindigkeit; HM75 unterstützt kein USB3.0 |
|
2*USB2.0-Schnittstelle |
Rückseitige Standard-USB2.0-Schnittstelle |
|
1*F_USB1-Pin |
Vorderer USB2.0-Pin, ein Satz hat 2*USB2.0 (9Pin, 2*5Pin, 2,54 mm) |
|
1*F_US |
Vorderer USB2.0-Pin, ein Satz hat 2*USB2.0 (9Pin, 2*5Pin, 2,54 mm) |
Soundfunktionen |
Integrierter Realtek ALC662/897 HD-Digital-Audio-Decoder oder CJC6811A USB-Digital-Audio-Controller optional |
|
1*LIN_OUT-Schnittstelle |
Unterstützt Audioausgabe |
|
1*MIC_IN-Schnittstelle |
Unterstützt Mikrofoneingang |
|
1 * JAMP-Stift |
Unterstützt 8 Ohm 5 Watt Lautsprecherausgang (Leistungsverstärker) (4Pin, 1*4Pin, 2,0mm) |
|
1*F_AUDIO-Pin |
Standard-Audio-Pin (9Pin, 2*5Pin, 2,54 mm) |
Festplattenfunktion |
1*MSATA-Schnittstelle |
Unterstützt MINI_SATA-Festplatte, unterstützt MSATA2.0 |
|
1*SATA1-Schnittstelle |
Standard-SATA-Festplattenschnittstelle, unterstützt SATA3.0 |
|
1*SATA2-Schnittstelle |
Standard-SATA-Festplattenschnittstelle, unterstützt SATA2.0 |
|
1*SATA_PWR-Pin |
Der Festplatten-Stromversorgungsstift kann 5 V oder 12 V Strom aufnehmen (4-polig, 1 x 4-polig, 2,54 mm). |
Schaltfunktion |
1*F_PANEL-Pin |
Schalter, Betriebsanzeige, Festplattenanzeige, Neustart-Pin (9-polig, 2 x 5-polig, 2,54 mm). |
|
1*AUTO_SW -Pin |
Hardware-Steuerstrom am Pin (3Pin, 1*3Pin, 2,0 mm) |
Andere E/A |
2*COM-Pin |
Unterstützt Standard RS232, kein RS485 (9-polig, 2 x 5-polig, 2,54 mm). |
|
1*JP1-Pin |
Steuerung COM2 Pin 9 Spannung 0V/5V/12V optional (6Pin, 2*3Pin, 2,0mm) |
|
1*SIM_SLOT |
Unterstützt SIM-Karte. Bei Verwendung von 3G/4G ist eine SIM-Karte erforderlich |
|
1*CLR_CMOS-Pin |
Mainboard-Reset- und Entladestifte (3Pin, 1*3Pin, 2,54 mm) |
|
2 * FAN-Pin |
Der Lüfterstift unterstützt keine Temperaturregelung (3-polig, 1 x 3-polig, 2,54 mm). |
|
1*GHOST-Taste (optional) |
System-Ein-Tasten-Wiederherstellungstaste Das Motherboard verfügt standardmäßig nicht über eine GHOST-Taste |
|
1*PWR_LED-Licht (optional) |
Betriebsanzeige (grün); immer eingeschaltet, wenn eingeschaltet. Das Motherboard verfügt standardmäßig nicht über eine PWR_LED-Leuchte. |
|
1*HDD_LED-Licht (optional) |
HDD-LED (rot); blinkt, wenn der Computer eingeschaltet wird, nachdem die Festplatte angeschlossen wurde. Das Motherboard verfügt standardmäßig nicht über eine HDD_LED-LED. |
Betriebsumgebung |
Arbeitstemperatur: -10℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, keine Kondensation |
BIOS |
AMI BIOS unterstützt Einschalten, geplantes Einschalten, Ein- und Ausschalten aus der Ferne sowie intelligente Geräteidentifikation |
Wachhund |
Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden). |
Os |
Unterstützt Windows 10, Windows 8, Windows 7, Windows XP, Linux usw. |
