마더보드 크기 |
170mm(길이)*170mm(너비)*21mm(높이) |
CPU 프로세서 |
지원하다 브라스웰 시리즈 CPU |
칩셋 |
Braswell 고속 칩셋 |
저장 |
1*NB-DDR3L SODIMM 메모리 슬롯, 1600MHz 램 지원, 저전압 1.35V, 최대 8GB 지원 |

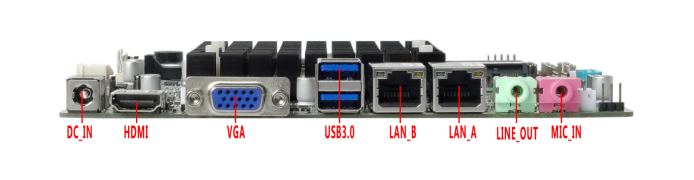

전원공급장치 |
1*DC_IN |
12V 전원, DC 헤드 직경 2.5MM 지원 마더보드 전체 소비 전력은 30W입니다. 사용하는 것이 좋습니다 . 12V/5A 이상의 전원 어댑터를 |
1*DC_ATX |
디스플레이 기능 |
Intel(R)HD 그래픽 그래픽 컨트롤러, 단일 디스플레이 지원, 이중 디스플레이/3개 디스플레이 복제, 이중 디스플레이/3개 디스플레이 확장, DOS 단일 디스플레이 |
1*VGA DB15 포트 |
지원 해상도 1920 * 1080@60HZ |
1*VGA_OUT 핀 |
지원 해상도 1920 1080@60HZ (12Pin,1 12Pin,2.0mm) |
1*HDMI 1.4 포트 |
4K 해상도 4096/3840 * 2160@30HZ 지원 |
1*EDP1 핀 |
4K 해상도 4096/3840 2160@60HZ 지원 (30핀, 2 15핀, 2.0mm) |
1*LVDS 핀 |
지원 해상도 1920 1080@60Hz （30Pin，2 15Pin，2.0mm） |
LVDS 및 EDP1 2 대 1 선택, 기본 LVDS 핀 사용 가능 |
1*반전 핀 |
LVDS 백라이트 스위치 제어 핀 (6Pin,1*6Pin,2.0mm) |
1*LVDS_PWR1핀 |
LVDS 작동 전압 제어 핀 (6Pin,2*3Pin,2.0mm) |
1*LCD_PWR1핀 |
EDP 작동 전압 제어 핀 (6Pin,2*3Pin,2.0mm) |
네트워크 기능 |
1*RJ45 랜 포트 |
Realtek 8111HGigabit 네트워크 카드 칩, 지원 네트워크 깨우기 및 PXE 디스크 시작 기능 없음 |
1*미니 PCIE 포트 |
WIFI/3G/4G/블루투스 모듈 등 지원 |
하드디스크 |
1*SATA1 포트 |
표준 SATA3.0하드 디스크 포트, 최대 전송 속도 6.0Gbps |
1*SATA_PWR1 핀 |
하드 디스크 전원 핀, 사용 가능한 전기 5V, 12V (4Pin,1*4Pin,2.54mm) |
1*MSATA 포트 |
표준 MSATA 하드 디스크 지원 |
오디오 기능 |
통합 Realtek ALC662 HD 디지털 오디오 디코더, 6채널 고음질 오디오 컨트롤러 |
1*LINE_OUT 포트 |
오디오 출력 지원 (녹색) |
1*MIC_IN 포트 |
마이크 입력 지원 (빨간색) |
1*JAMP1 핀 |
전력 증폭기 지원 8Om5W 스피커 듀얼 채널 출력 (4Pin,1*4Pin,2.0mm) |
1*F_AUDIO 핀 |
표준 오디오 핀 (9핀,2*5핀,2.54mm) |
1*SPDIP-OUT1 핀 |
표준 디지털 오디오 핀 (3Pin ,1*3Pin 2.54mm) |
USB 기능 |
2*USB3.0 포트 |
후면 표준 USB3.0 포트 |
2*USB2.0 포트 |
후면 표준 USB2.0 포트 |
1*F_USB1핀 |
전면 표준 USB2.0 핀, 한 그룹에는 2*USB2.0 (9핀, 2*5핀, 2.54mm)이 있습니다. |
1*F_USB2 핀 |
전면 표준 USB2.0 핀, 한 그룹에는 2*USB2.0 (9핀, 2*5핀, 2.54mm)이 있습니다. |
1*F_USB3 핀 |
전면 표준 USB2.0 핀, 한 그룹에는 2*USB2.0 (9핀, 2*5핀, 2.54mm)이 있습니다. |
스위치 |
1*F_PANEL 핀 |
스위치, 전원 공급 장치 표시등, 하드 디스크 표시등, 재시작 핀 (9Pin,2*5Pin,2.54mm) |
1*AUTO_SW 핀 |
하드웨어 제어 전원 켜기 및 전원 켜기 핀 (3Pin,1*3Pin,2.0mm) |
기타 I/O |
1*COM1 핀 |
직렬, COM1은 RS232 만 지원합니다 . (9핀, 2*5핀, 2.54mm) |
1*COM2 핀 |
직렬, COM2는 RS232만 지원합니다 (9핀, 2*5핀, 2.54mm) |
1*JPCOM1 핀 |
제어 COM1 9 번째 핀 전원 0V/5V/12V 옵션 (6Pin,2*3Pin,2.0mm) |
1*JPCOM2 핀 |
제어 COM2 9 번째 핀 전원 0V/5V/12V 옵션 (6Pin,2*3Pin,2.0mm) |
1*JPCOM3 핀 |
제어 COM3 9 번째 핀 전원 0V/5V/12V 옵션 (39Pin,2*20Pin,2.0mm) |
1*COM3~6 핀 |
직렬, 표준 RS232 지원, (39Pin,2*20Pin,2.0mm) |
1*SIM_CARD 카드 슬롯 |
SIM 카드 지원, 3G/4G 사용 시 SIM 카드 필요 |
1*CLR_CMOS 핀 |
마더보드 제로 클리어링, 방전 핀 (2Pin,1*2Pin,2.54mm) |
1*FAN1 핀 |
시스템 팬 핀, 최대 속도, 온도 제어 지원 없음 (3Pin,1*3Pin,2.54mm) |
1*FAN2 핀 |
CPU 팬 핀, 최고 속도, 온도 제어 지원 없음 (3Pin,1*3Pin,2.54mm) |
1*J_GPIO 핀 |
GPIO 제어 핀은 기본적으로 이 핀이 없습니다. V1.2 버전으로 업그레이드하면 지원할 수 있습니다 (10핀, 2*5핀, 2.54mm). |
근무환경 |
[电] 작동 온도 : -20℃~60℃; 작동 습도 : 5%~95%[화] 상대 습도, 결로 없음 |
바이오스 |
AMI BIOS, 지원 전원 켜기, RTC, 원격 스위칭 장비의 지능형 식별 |
감시견 |
마더보드 V1.1 버전은 Watch Dog를 지원하지 않으며 마더보드 V1.2 버전은 지원할 수 있습니다. |
운영 체제 |
Windows 10, Windows 8, Windows 7, Linux 등 지원 |
