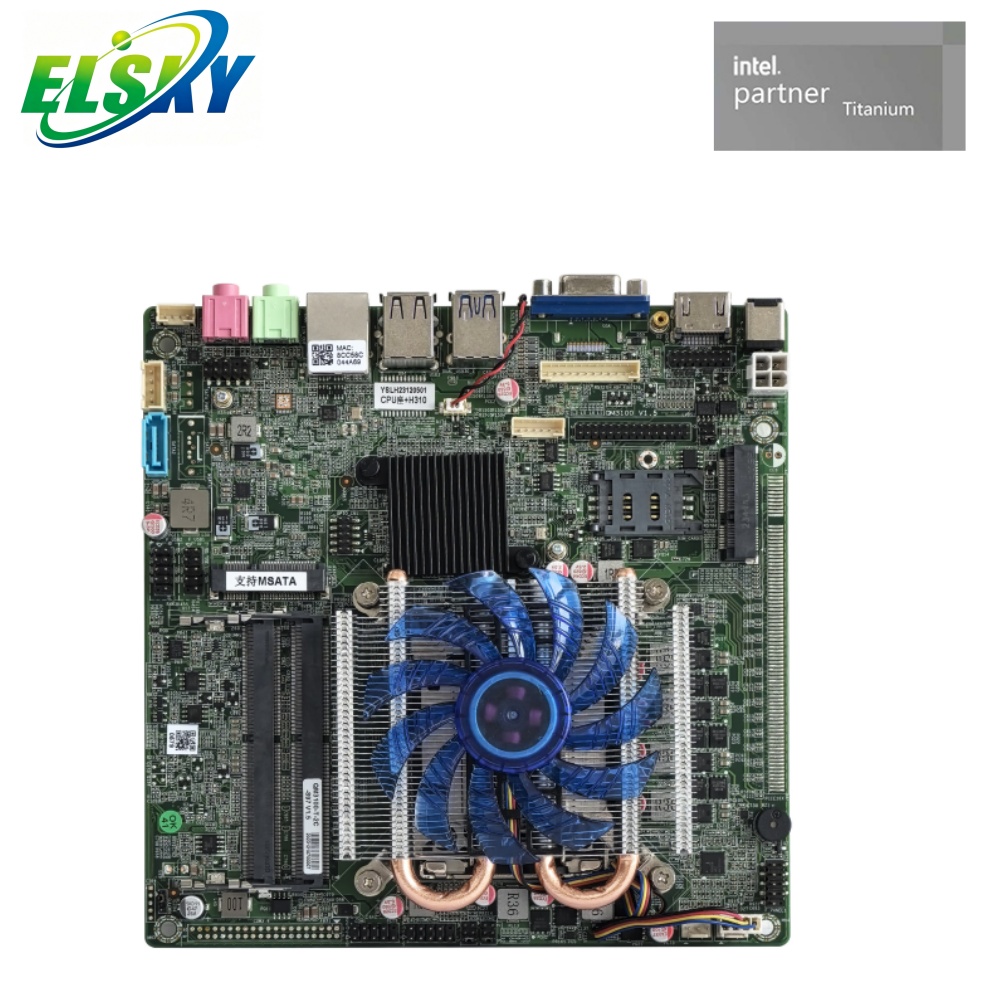

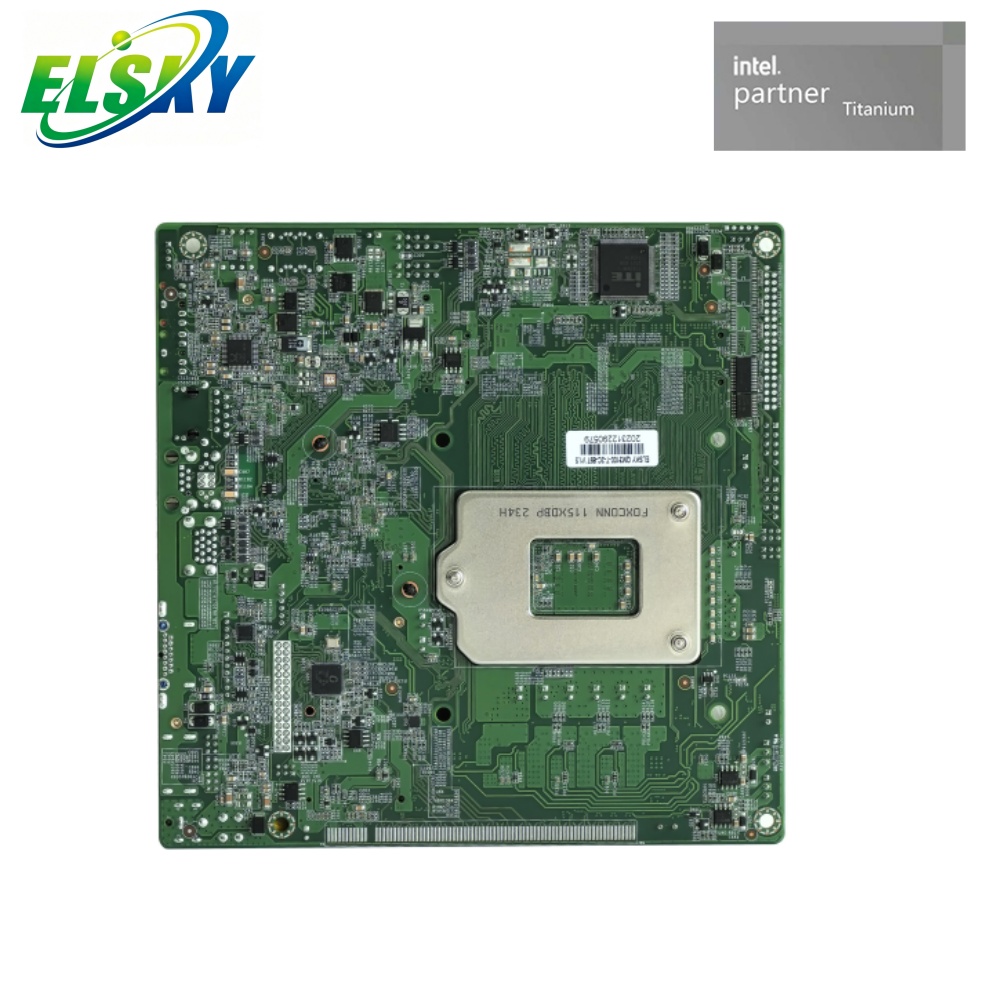

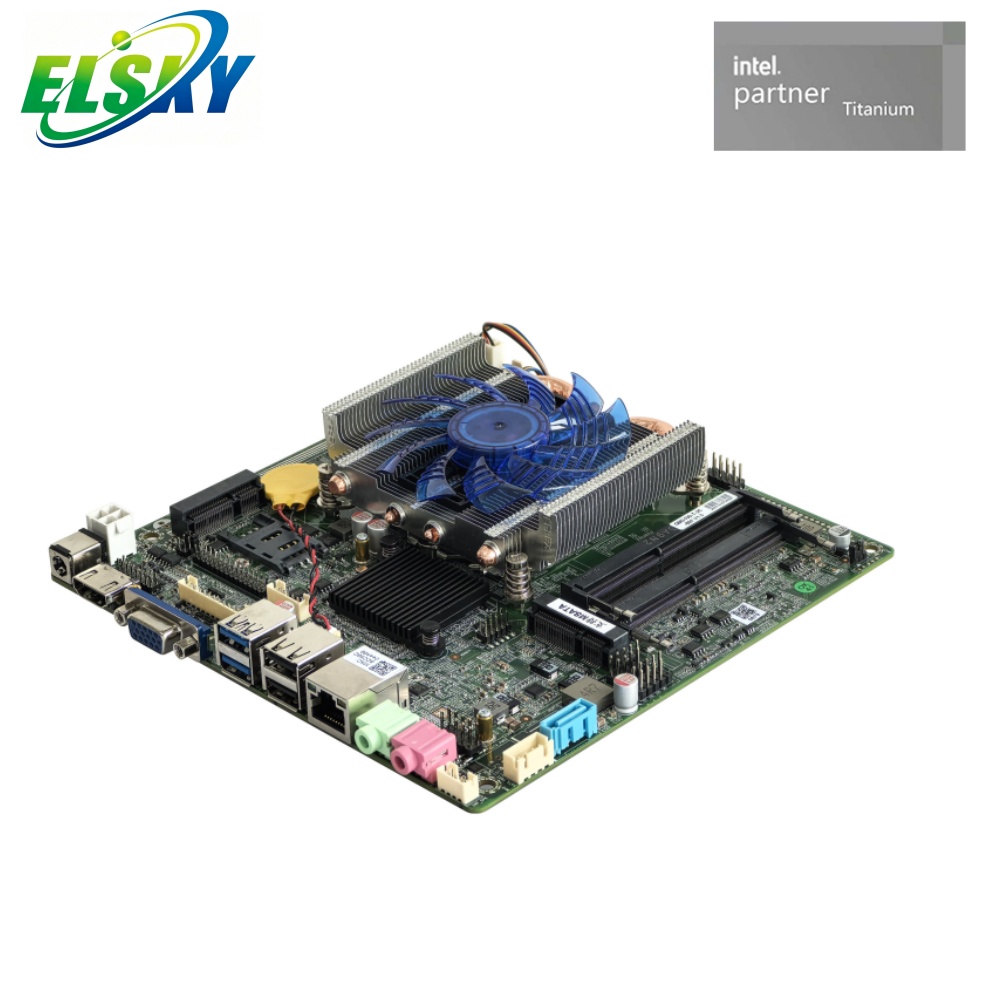

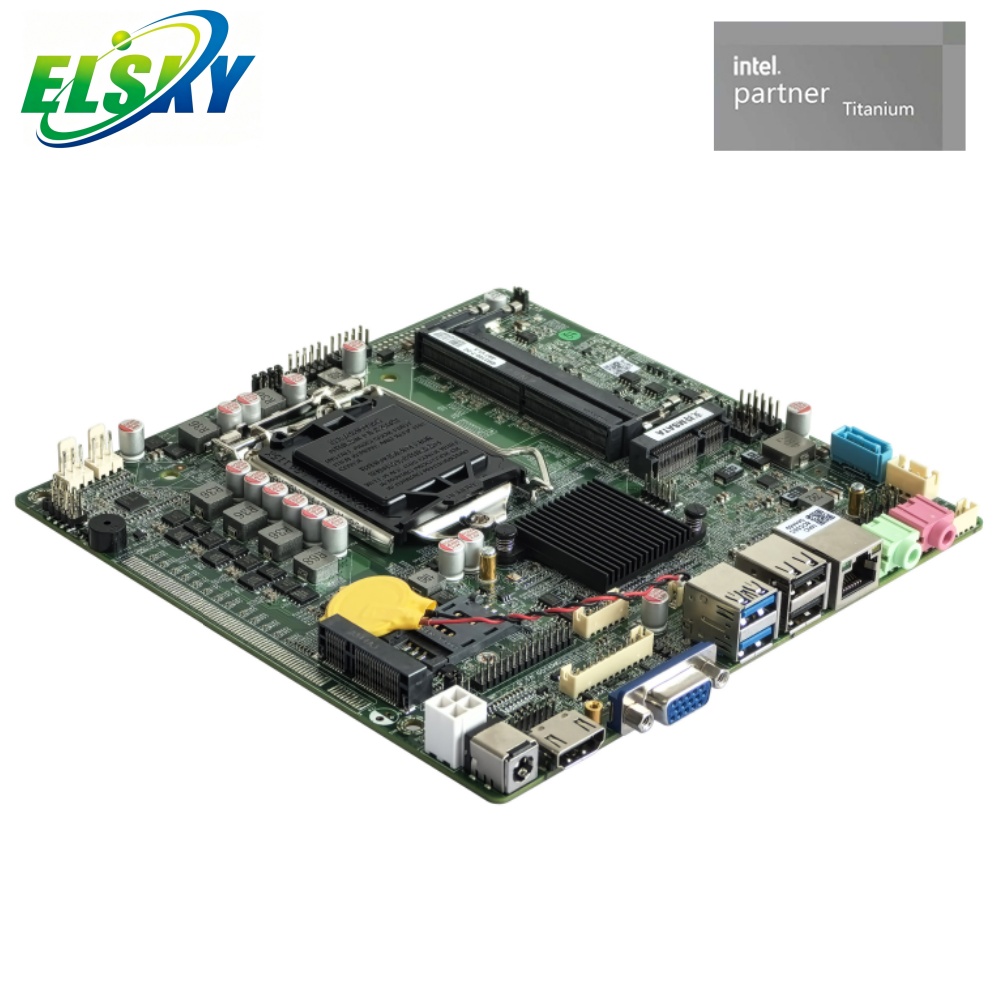

Unabhängige CPU Lga Mini-itx Motherboard 1151 Sockel 8./9. Generation CPU 2*DDR4 M.2 PCIE X16 H310 VGA Desktops 12/19V

CPU  -Spezifikation

CPU-  Marke

CPU-  Modul

Hauptfrequenz

Turbofrequenz

CPU-Leistungsaufnahme (W)

Leistungsaufnahme bei Volllast (W)

8. Generation  I3

Intel Core

8100

Quad-Cores 3,6G

65

90

8300

Quad-Cores 3,7G

62

90

8Generation

I5

Intel Core

8400

Sechs Kerne 2,8G

4,0G

65

90

8500

Sechs Kerne 3.0G

4,1G

65

90

8600

Sechs Kerne 3,2G

4,3G

65

90

8Generation

I7

Intel Core

8700

Sechs Kerne 3,2G

4,6G

65

90

9Generation

I3

Intel Core

9100

Quad-Cores 3,6G

4,2G

65

90

9300

Quad-Cores 3,7G

4,2G

62

90

9Generation

I5

Intel Core

9400

Sechs Kerne 2,9G

4,1G

65

90

9500

Sechs Kerne 3.0G

4,4G

65

90

9600

Sechs Kerne 3.1G

4,6G

65

90

9Generation

I7

Intel Core

9700

Octa-Core  3.0G

4,7G

65

90

9Generation

I9

Intel Core

9900

Octa-Core 3.1G

5,0G

65

90

Motherboard-Größe

170 mm (L) * 170 mm (B) * 18 mm (H) (Die Gesamtdicke einschließlich des wassergekühlten Kühlers beträgt etwa 42 mm).

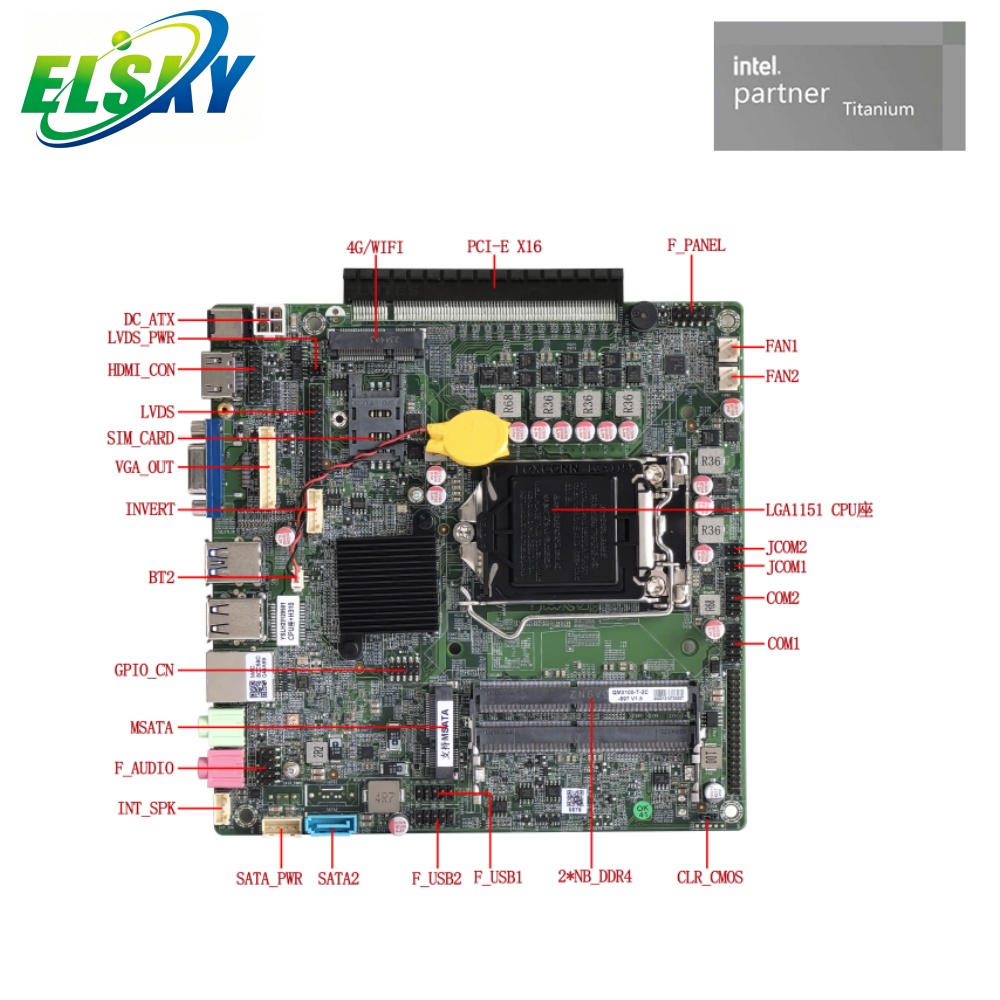

CPU

Unterstützt Coffee Lake LGA1151 Core i3, i5, i7, i9 der 8. und 9. Generation

Chipsatz

Intel H310-Chipsatz

Stromversorgung

1*DC_IN

Der Innendurchmesser des Gleichstromkopfes beträgt 2,5 mm und unterstützt 12 V/19 V

Der Stromverbrauch des Motherboards unter Volllast beträgt etwa 90 W. Es wird empfohlen, ein 12V10A- oder 19V6A-Netzteil zu verwenden

1 * DC_ATX (4Pin)

Erinnerung

2*SODIMM  -Steckplatz

NB-DDR4-Speicher, unterstützt 2133/2400 MHz-Speicher, unterstützt maximal 64 G

Netzwerkfunktion

1/2*LAN-Schnittstelle

Unterstützt Realtek 8111H Gigabit-Netzwerkkarte, Netzwerk-Wake-up, PXE-Funktion

1*MINI_PCIE  -Schnittstelle

PCIE3.0-Signal, unterstützt WIFI/4G/Bluetooth-Modul

Anzeigefunktion

Grafik

Intel HD Graphics 630 Super-Core-Grafikkarte, unterstützt Einzelanzeige, Doppelanzeigekopie, Doppelanzeigeerweiterung, Einzelanzeige unter DOS

1 * VGA DB15  -Schnittstelle

Unterstützt eine Auflösung von 1920 x 1200 bei 60 Hz

1*VGA_OUT-Pin

Unterstützte Auflösung 1920 x 1200 bei 60 Hz (12 Pin, 1 x 12 Pin, 2,0 mm).

1*DP  -Schnittstelle (Option)

Unterstützt DP++ nicht; unterstützt 4K-Auflösung 4096/3840*2160@60Hz

Unterstützt standardmäßig die VGA-Schnittstelle, kann geändert werden, um die DP-Schnittstelle zu unterstützen

1 * HDMI 1.4-Schnittstelle

Unterstützt 4K-Auflösung 4096/3840*2160@30Hz

1*HDMI_CON-Pin

Unterstützt 4K-Auflösung 4096/3840*2160@30Hz (16Pin, 2*8Pin, 2,0mm)

1 * LVDS/EDP-Pin

Unterstützte Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm).

LVDS und EDP teilen sich denselben Pin. Das Standard-LVDS-Signal kann in ein EDP-Signal geändert werden. EDP ​​verwendet EDP-B (20Pin-Hintergrundbeleuchtung, separate unabhängige Bildschirmleitung)

1*LVDS_PWR  -Pin

LVDS/EDP-Arbeitsspannungssteuerstift (6Pin, 2*3Pin, 2,0 mm)

1*INVERT-  Pin

LVDS/EDP-Hintergrundbeleuchtungs-Steuerstift (6Pin, 1*6Pin, 2,0 mm)

1 * PCI-E X16-Schnittstelle

PCIE3.0-Signal, optionale Unterstützung für die Standard-PCI-E-X16-Schnittstelle, kann an eine unabhängige Grafikkarte angeschlossen werden

USB  -Funktion

2*USB3.1-Schnittstelle

Rückseitige Standard-USB3.1-Gen1-Schnittstelle, maximale Übertragungsbandbreite beträgt 5 Gbit/s

2*USB2.0  -Schnittstelle

Rückseitige Standard-USB2.0-Schnittstelle, maximale Übertragungsbandbreite beträgt 480 Mbit/s

1*F_USB1-Pin

Vorderer USB2.0-Pin, ein Satz hat 2*USB2.0 (9Pin, 2*5Pin, 2,54mm)

1*F_USB2-  Pin

Vorderer USB2.0-Pin, ein Satz hat 2*USB2.0 (9Pin, 2*5Pin, 2,54mm)

Soundfunktion

Integrierter Realtek ALC897 HD-Digital-Audio-Decoder, 6-Kanal-High-Fidelity-Audio-Controller;

Kann geändert werden, um die USB-Soundkarte JA6811 zu unterstützen

1*LINE_OUT-  Schnittstelle

Unterstützt Audioausgabe (grün)

1*MIC_IN-  Schnittstelle

Unterstützt Mikrofoneingang (rot)

1*INT_SPK-Pin

Unterstützt 8 Ohm 5 Watt Lautsprecherausgang (Verstärker) (4Pin, 1*4Pin, 2,0 mm)

1*F_AUDIO-  Pin

Standard-Audio-Pin, wenn das Motherboard eine USB-Soundkarte ist, ist der Pin nicht verfügbar (9Pin, 2*5Pin, 2,54 mm)

Festplattenfunktion

1*MSATA  -Schnittstelle

Unterstützt MINI_SATA-Festplatte, unterstützt MSATA 3.0

1*SATA2-Schnittstelle

Standard-SATA-Festplattenschnittstelle, unterstützt SATA 3.0

1*SATA_PWR-  Pin

Festplatten-Stromversorgungs-Pin, kann Strom 5 V, 12 V (4 Pin, 1 x 4 Pin, 2,54 mm) aufnehmen.

Schaltfunktion

1*F_PANEL-  Pin

Schalter, Betriebsanzeige, Festplattenanzeige, Neustart-Pin (9Pin, 2*5Pin, 2,54 mm)

Andere E/A

1*COM1-  Pin

Unterstützt RS232/RS422/RS485 optional, BIOS-Einstellungen (9Pin, 2*5Pin, 2,54 mm)

1 * COM2  -Pin

Unterstützt Standard RS232 (9Pin, 2*5Pin, 2,54 mm)

1*COM3~6-polig

Unterstützt Standard RS232 (39Pin, 2*20Pin, 2,0mm)

1*JCOM1/2-  Pin

COM1/2 Pin 9 ist auf 0V/5V/12V eingestellt (6Pin, 2*3Pin, 2,0mm)

1*SIM_CARD-  Steckplatz

Unterstützt SIM-Karte. Bei Verwendung von 4G ist eine SIM-Karte erforderlich

1*CLR_CMOS  -Pin

Mainboard-Reset- und Entlade-Pin (3Pin, 1*3Pin, 2,0mm)

1*FAN1-Pin

CPU-Lüfterstift, unterstützt Temperaturregelung (3Pin, 1*3Pin, 2,54 mm)

1*FAN2-Pin

Systemlüfter-Pin, volle Geschwindigkeit, unterstützt keine Temperaturregelung (3Pin, 1*3Pin, 2,54 mm)

1*GPIO_CN-Pin

GPIO-Steuerpin (10Pin, 2*5Pin, 2,0mm)

Betriebsumgebung

Arbeitstemperatur: -10℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, keine Kondensation

BIOS

AMI BIOS unterstützt Einschalten, geplantes Einschalten, Ein- und Ausschalten aus der Ferne sowie intelligente Geräteidentifikation

Wachhund

Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden).

Betriebssystem

Unterstützt Windows  11, Windows 10  , Linux  usw

Besonderheit

Spezifikationen

Formfaktor

Mini-ITX (17 * 17 cm)

Prozessor

Intel® 8./9. Generation Core™ i3 / i5 / i7 ( unabhängige CPU / LGA-Sockel )

Vernetzung

Unterstützt Single-/Dual-LAN

Serielle Ports

2 bis 6 * COM

Anzeigeschnittstelle

HDMI / LVDS / VGA / EDP

Zuverlässigkeit

7 * 24 Stunden stabiler Betrieb

Anwendungen

Medizinische Geräte, ETC-Systeme, Selbstbedienungskioske, Industriesteuerung usw.

Mindestbestellmenge

1 STK

Garantie

1 Jahr
