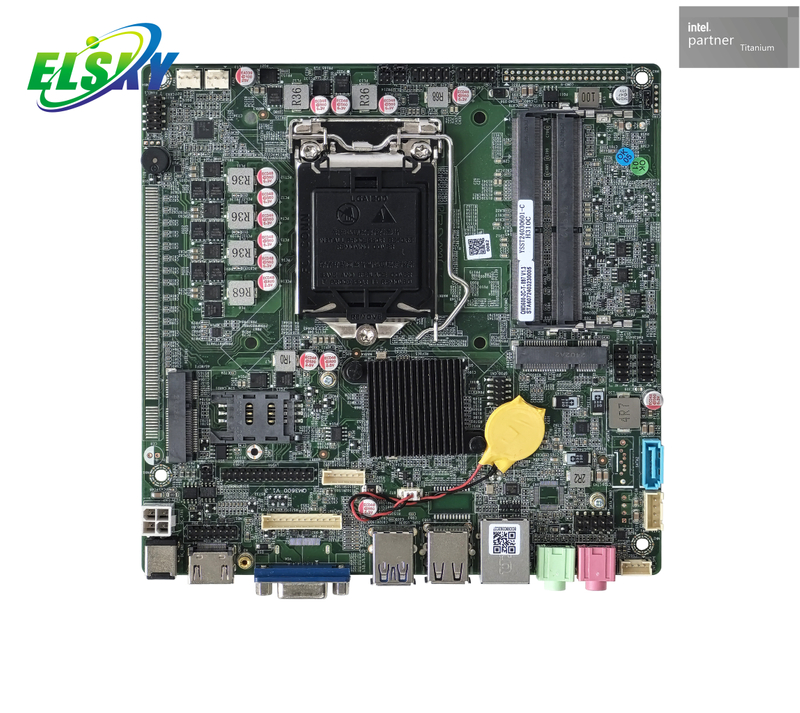

LGA1151 H310-Chipsatz-Hersteller ITX-Motherboard zu verkaufen

CPU:Intel 6,7,8,9Gen Core i3 i5 i7 i9

Anwendung: Desktop-Computer, tragbarer Mini-PC, alles in einem PC

Verfügbarkeit:

Menge:



Erkundigen Zum Warenkorb hinzufügen

Modell:
QM3600
Marke:
ELSKY

Intel 6 7 8 9gen Motherboard Motherboard mit H310-Chipsatz Motherboard mit geringerem Stromverbrauch

Produktbeschreibung

Besonderheit

Geringer Verbrauch

Das Mainboard-Netzteil unterstützt 12 V oder 19 V; Der Stromverbrauch bei Volllast beträgt etwa 90 W. Es wird empfohlen, ein 12 V/10 A- oder 19 V/6 A-Netzteil zu verwenden.

CPU

Das Motherboard unterstützt unabhängige Intel-Plattformen der 6./7./8./9. Generation mit 1151 Pins i3, i5, i7, i9;

Schnittstelle anzeigen:

1. Das Motherboard unterstützt HDMI, VGA /DP, LVDS/EDP-Pins unterstützen Einzelanzeige, Doppelanzeigekopie, Doppelanzeigeerweiterung, Einzelanzeige unter DOS;

2. Wählen Sie VGA oder DP auf dem Motherboard. Die Standardeinstellung unterstützt VGA und kann geändert werden, um DP zu unterstützen.

3. Wählen Sie einen der LVDS- und EDP-Pins der Hauptplatine, teilen Sie die Pins, unterstützen Sie standardmäßig LVDS, kann geändert werden, um EDP zu unterstützen, EDP verwendet die EDP-B 20Pin-Hintergrundbeleuchtung, um unabhängige Bildschirmzeilen zu trennen;

4. Das Motherboard unterstützt 1 PCIE X16-Schnittstelle. Nach dem Anschließen der unabhängigen Grafikkarte verfügt die Anzeigeschnittstelle (VGA/DP/HDMI/LVDS/EDP) auf der Motherboard-Seite über keinen Signalausgang;

5. Das Motherboard HDMI unterstützt 4K-Auflösung 4096/3840*2160@30Hz;

6. Das Motherboard DP und EDP unterstützen 4K-Auflösung 4096/3840*2160@60Hz;

Mini-PCIE:

Die MSATA-Schnittstelle auf dem Mainboard verwendet standardmäßig ein SATA-Signal und unterstützt standardmäßig MSATA-Festplatten. Das USB-Signal und das USB-Soundkartensignal sind optional. Wenn es sich bei der Hauptplatine um eine USB-Soundkarte handelt, hat MSATA kein USB-Signal und das SATA-Signal kann nicht in ein PCIE-Signal geändert werden.

Die Mini-PCIE-Schnittstelle des Motherboards ist standardmäßig auf die Koexistenz von PCIE-Signal und USB-Signal eingestellt und unterstützt standardmäßig WiFi/4G/Bluetooth-Module, und das USB-Signal ist ein unabhängiges Signal ;

USB-Schnittstelle:

1. Das Motherboard unterstützt standardmäßig 8USB (2*USB3.0, 6*USB2.0);

2. Alle USB-Anschlüsse und -Pins auf dem Motherboard sind standardmäßig auf S-Stromversorgung eingestellt (kein Strom beim Herunterfahren), und die integrierten USB-Pins können auf A-Stromversorgung geändert werden (Stromversorgung ist ausgeschaltet).

COM-Port:

Das Motherboard unterstützt optional 2/6*COM-Ports, von denen COM1 optional RS232/RS422/RS485 unterstützt. Über die BIOS-Einstellungen unterstützen andere COM-Ports nur RS232.

Die Hauptplatine COM1/2 kann den neunten Pin so einstellen, dass er jeweils 0 V/5 V/12 V über JCOM1/2/Jump-Kappe ausgibt, und der Standardwert ist 0 V;

Netzwerkkarte:

Das Motherboard-Einzelnetzwerk unterstützt die Realtek 8111H-Gigabit-Netzwerkkarte und kann in ein Dual-Netzwerk geändert werden, um die Dual-Realtek 8111H-Gigabit-Netzwerkkarte zu unterstützen. POE-Stromversorgung kann nicht geändert werden;

Soundkarte:

Das Motherboard verwendet standardmäßig die USB-Soundkarte Cmedia HS_100B, und das USB-Soundkartensignal ist ein unabhängiges Signal.

Es kann geändert werden, um die Realtek-Soundkarte zu unterstützen, und der integrierte F_AUDIO-Pin kann nach der Änderung verwendet werden.

Einschalten und starten:

Das Motherboard verfügt standardmäßig nicht über den AUTO_SW-Pin und die Einschaltfunktion wird über das BIOS eingestellt (Seite 28);

Bestelloptionen für Produktmodelle:

Motherbard-Modell	CPU	4K	LAN	COM	USB2.0	USB3.0	SSD	Erinnerung	Leistung
QM3600-6C-UA	Unterstützt Intel 6/7/8/9 Generation Plattform 1151-Pin i3, i5, i7, i9 unabhängige CPU	Unterstützung	1	6	6	2	*1MSATA 1SATA*	*2NB-DDR4 MAX 64G**	12V/19V
QM3600-6C-2L-UA			2	6	4	2
QM3600-2C-UA			1	2	6	2
QM3600-2C-2L-UA			2	2	4	2
QM3600-DP Wie oben

CPU-Informationen

CPU-Spezifikation

CPU-Marke

CPU-Modell

Hauptfrequenz

Turbofrequenz

CPU-Stromverbrauch (W)

6gen I3

Intel-Kern

6100

2 Kerne 3,7 G

6300

2 Kerne 3,8 G

6320

2 Kerne 3,9 G

6gen I5

Intel-Kern

6400

4 Kerne 2,7 G

3,3G

6500

4 Kerne 3,2 G

3,6G

6600

4 Kerne 3,3 G

3,9G

6gen I7

Intel-Kern

6700

4 Kerne 3,4 G

4,0G

7gen I3

Intel-Kern

7100

2core 3,9G

7300

2core 4.0G

7320

2core 4.1G

7gen I5

Intel-Kern

7400

4 Kerne 3,0 G

3,5G

7500

4 Kerne 3,4 G

3,8G

7600

4 Kerne 3,5 G

4,1G

7gen I7

Intel-Kern

7700

4 Kerne 3,6 G

4,2G

8gen I3

Intel-Kern

8100

4 Kerne 3.6G

8300

4 Kerne 3.7G

8gen I5

Intel-Kern

8400

6 Kerne 2,8 G

4,0G

8500

6 Kerne 3,0 G

4,1G

8600

6 Kerne 3,2 G

4,3G

8gen I7

Intel-Kern

8700

6 Kerne 3,2 G

4,6G

9genI3

Intel-Kern

9100

4 Kerne 3,6 G

4,2G

9300

4 Kerne 3,7 G

4,2G

9genI5

Intel-Kern

9400

6 Kerne 2,9 G

4,1G

9500

6 Kerne 3,0 G

4,4G

9600

6 Kerne 3,1 G

4,6G

9genI7

Intel-Kern

9700

8 Kerne 3,0 G

4,7G

9genI9

Intel-Kern

9900

8 Kerne 3,1 G

5,0G

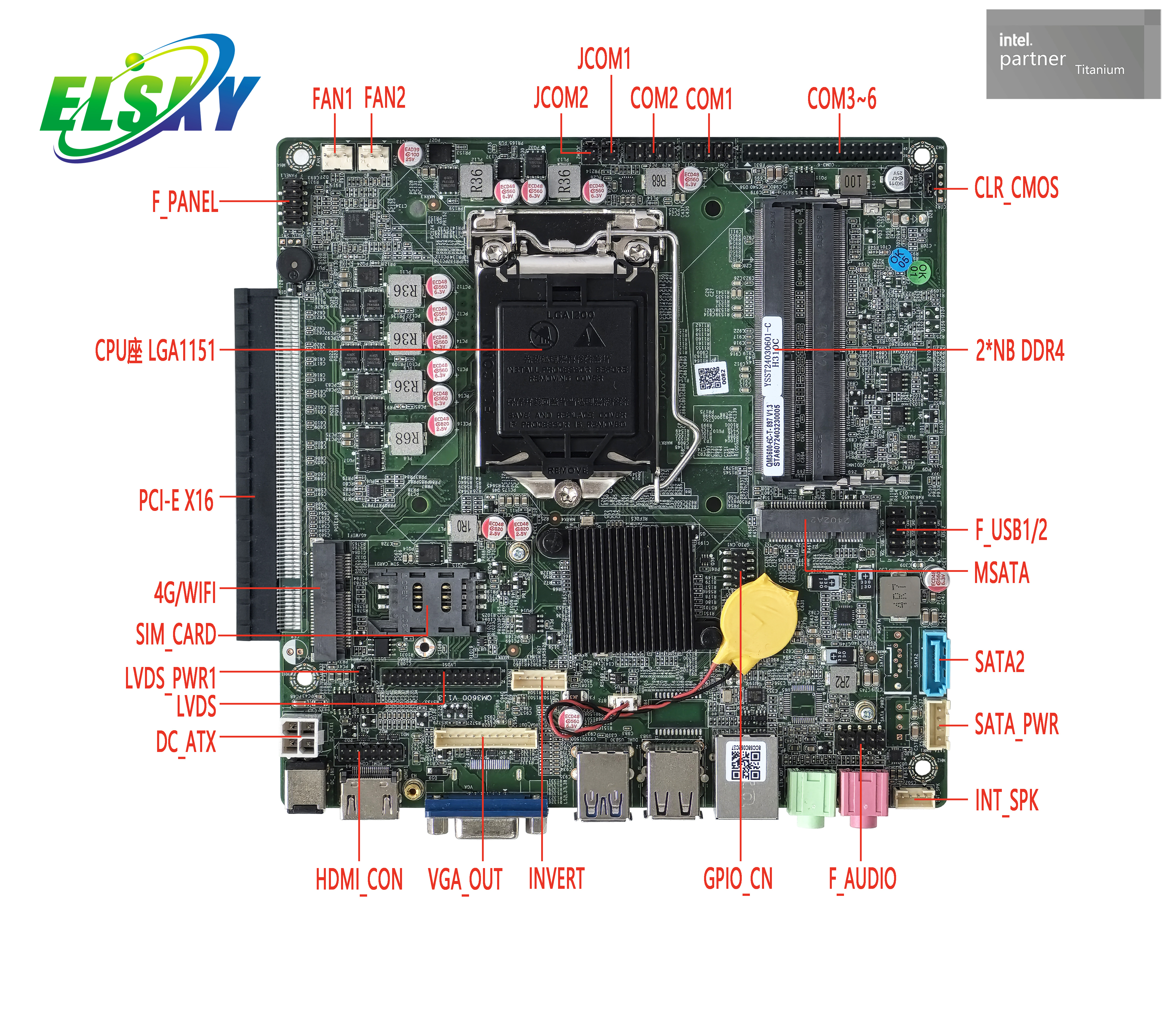

Spezifikation

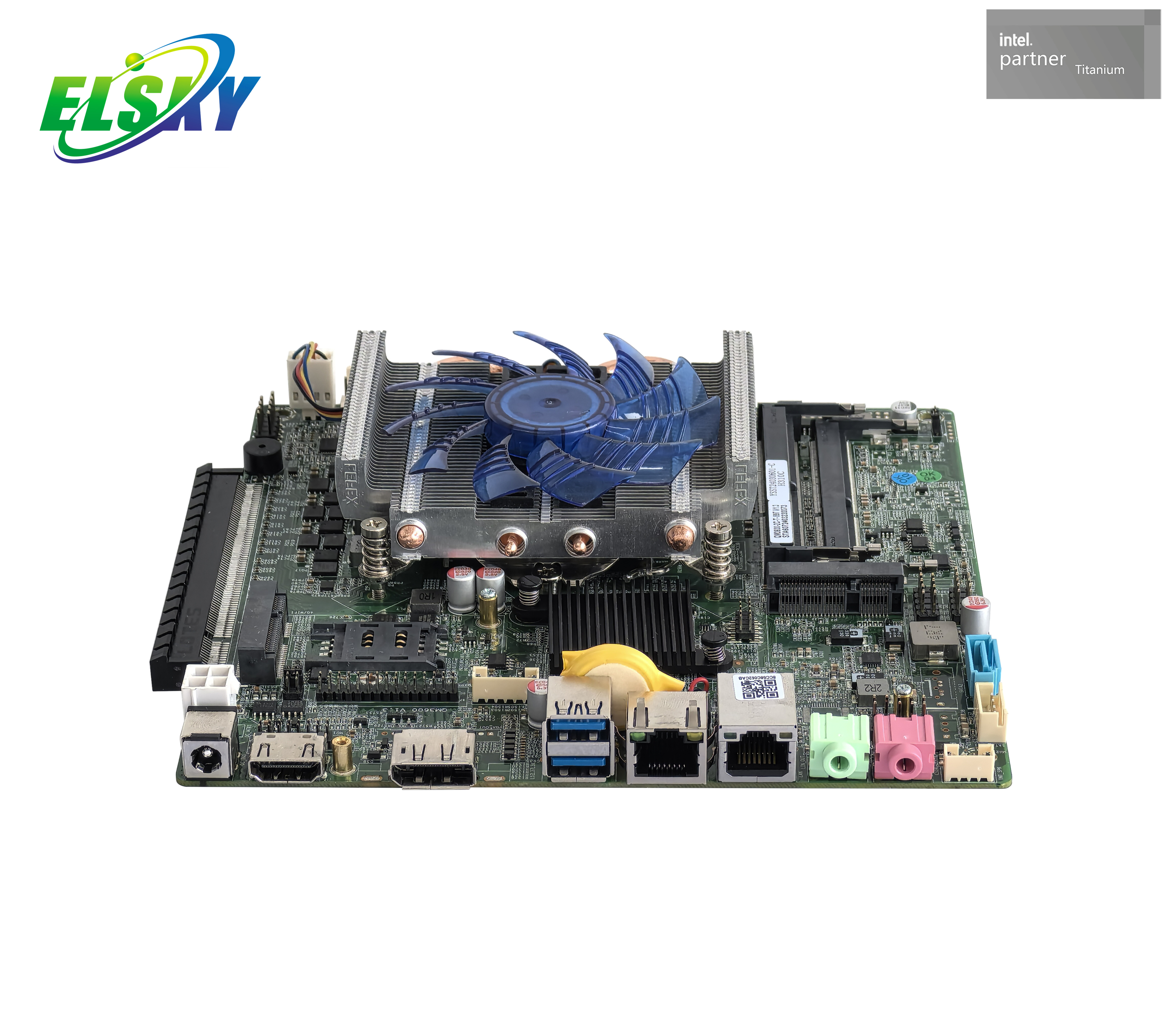

Motherboard-Größe	170 mm (L) * 170 mm (B) * 22 mm (H) (Dicke einschließlich eingebettetem Kühler beträgt 30 mm, Dicke einschließlich 115X-Doppelrohrkühler beträgt 42 mm)
CPU	Unterstützt Intel 6/7/8/9 Generation Desktop-Plattform 1151-Pin i3, i5, i7, i9 unabhängige CPU
Chipsatz	Intel H310C-Chipsatz
Leistung	*1DC_** IN		Der Innendurchmesser des Gleichstromkopfes beträgt 2,5 mm und unterstützt 12 V/19 V Der Stromverbrauch des Motherboards unter Volllast beträgt etwa 90 W. Es wird empfohlen, ein Netzteil mit mehr als 12 V/10 A oder 19 V/6 A zu verwenden
	*14Pin DC-ATX**
RAM	2*SO- DIMM -Steckplatz		NB-DDR4-Speicher, unterstützt 2133/2400/2666 MHz Speicher, maximale Unterstützung 64 G
Netzwerk	*1LAN-Schnittstelle (Dual-Netzwerk optional)**		Realtek 8111H Gigabit-Ethernet-Port, unterstützt Wake-up-on-LAN, PXE-Funktion
	*1MINI_PCIE -Schnittstelle**		Unterstützt WIFI/3G/4G/Bluetooth-Modul
Anzeige	Grafikkarte	Intel HD Graphics 530/630 Ultra-Core-Grafikkarte, unterstützt Einzeldisplay, Dual-Display-Kopie, Dual-Display-Erweiterung, Einzeldisplay unter DOS
	*1 HDMI 1.4-Schnittstelle**		Unterstützt 4K-Auflösung *4096/38402160@30Hz**
	*1HDMI_CON-Pin**		*Unterstützt Auflösung 4096/38402160@30Hz (16Pin, 28Pin, 2,0mm)*
	*1 VGA DB15-Schnittstelle**		Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz
	*1VGA_OUT-Pin**		Unterstützt Auflösung 1920 x 1080 bei 60 Hz (12 Pin, 1 x 12 Pin, 2,0 mm).

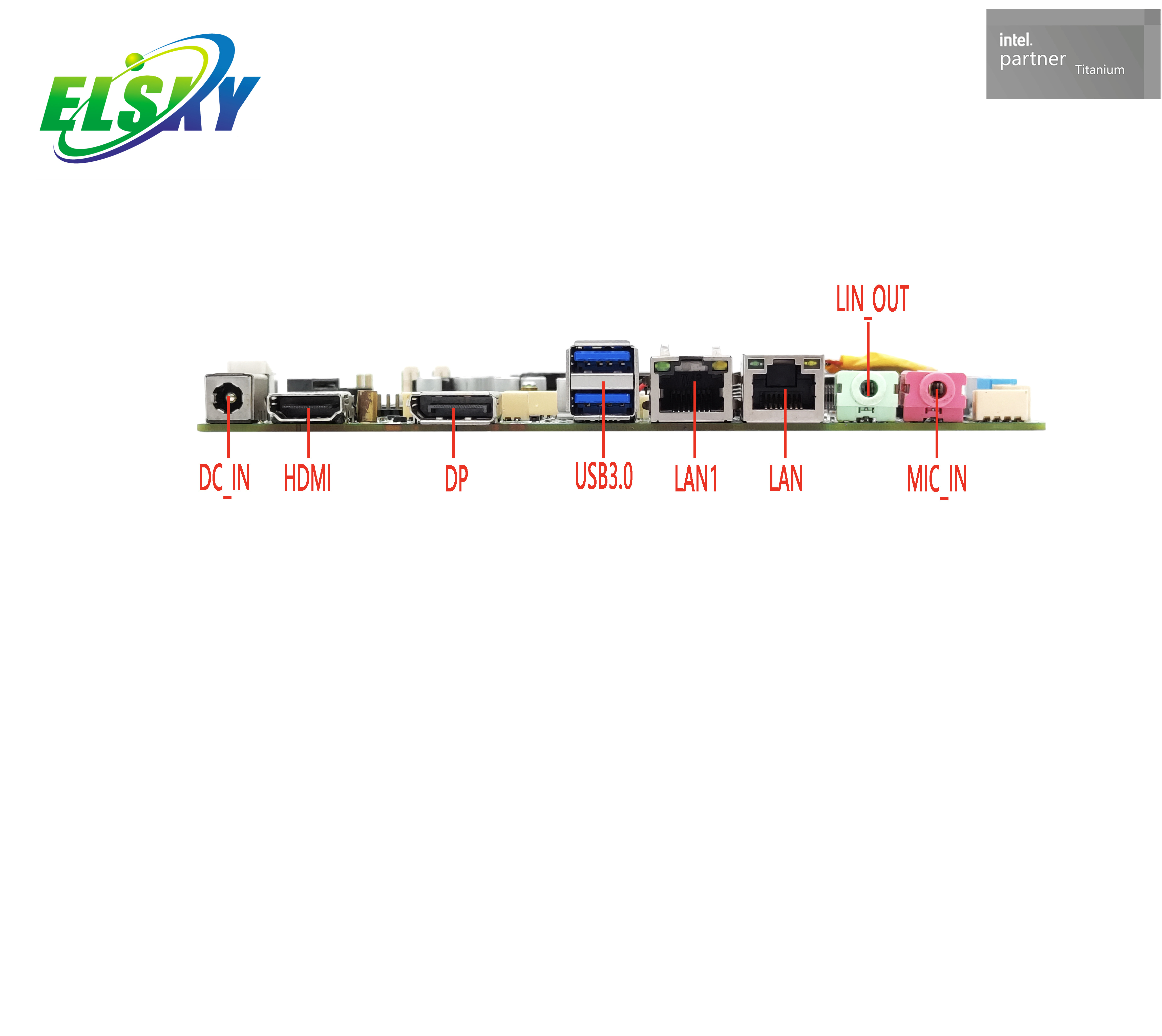

	*1DP-Schnittstelle (optional)**		Unterstützt 4K-Auflösung *4096/38402160@60Hz**
	Wählen Sie VGA oder DP, Standard-VGA-Signal, DP-Signal kann geändert werden
	*1LVDS-Pin (EDP optional)**		Unterstützt Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm).
	LVDS und EDP teilen sich Pins, das Standard-LVDS-Signal kann in ein EDP-Signal geändert werden
	*1LVDS_PWR-Pin**		LVDS/EDP-Spannungssteuerstift *(6Pin, 23Pin, 2,0 mm)**
	*1INVERT-Pin**		*LVDS/EDP-Hintergrundbeleuchtungsschalter-Steuerstift (6Pin, 16Pin, 2,0 mm)**

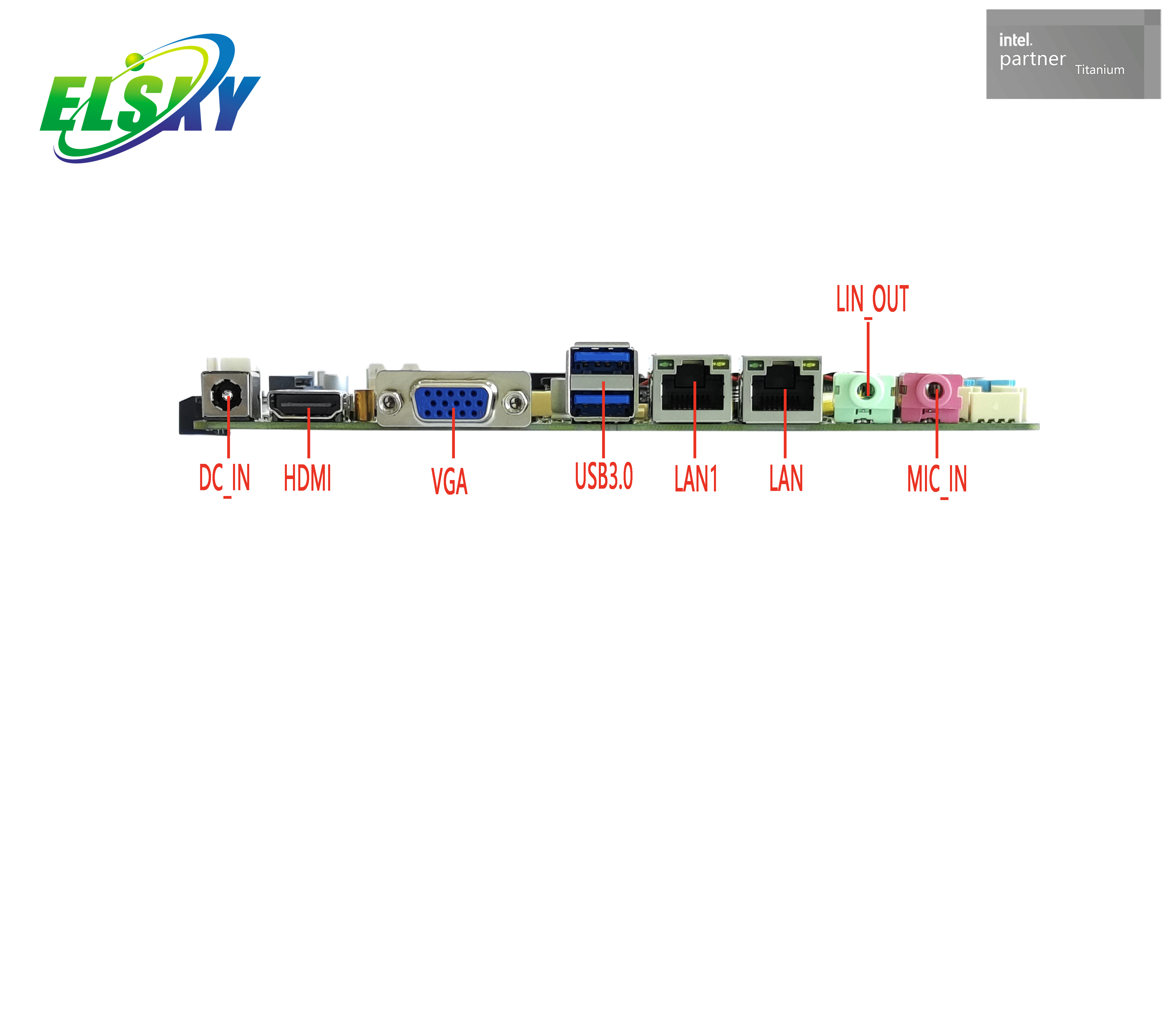

USB	*2USB3.0-Schnittstelle**		Rückseitige Standard-USB3.0-Schnittstelle

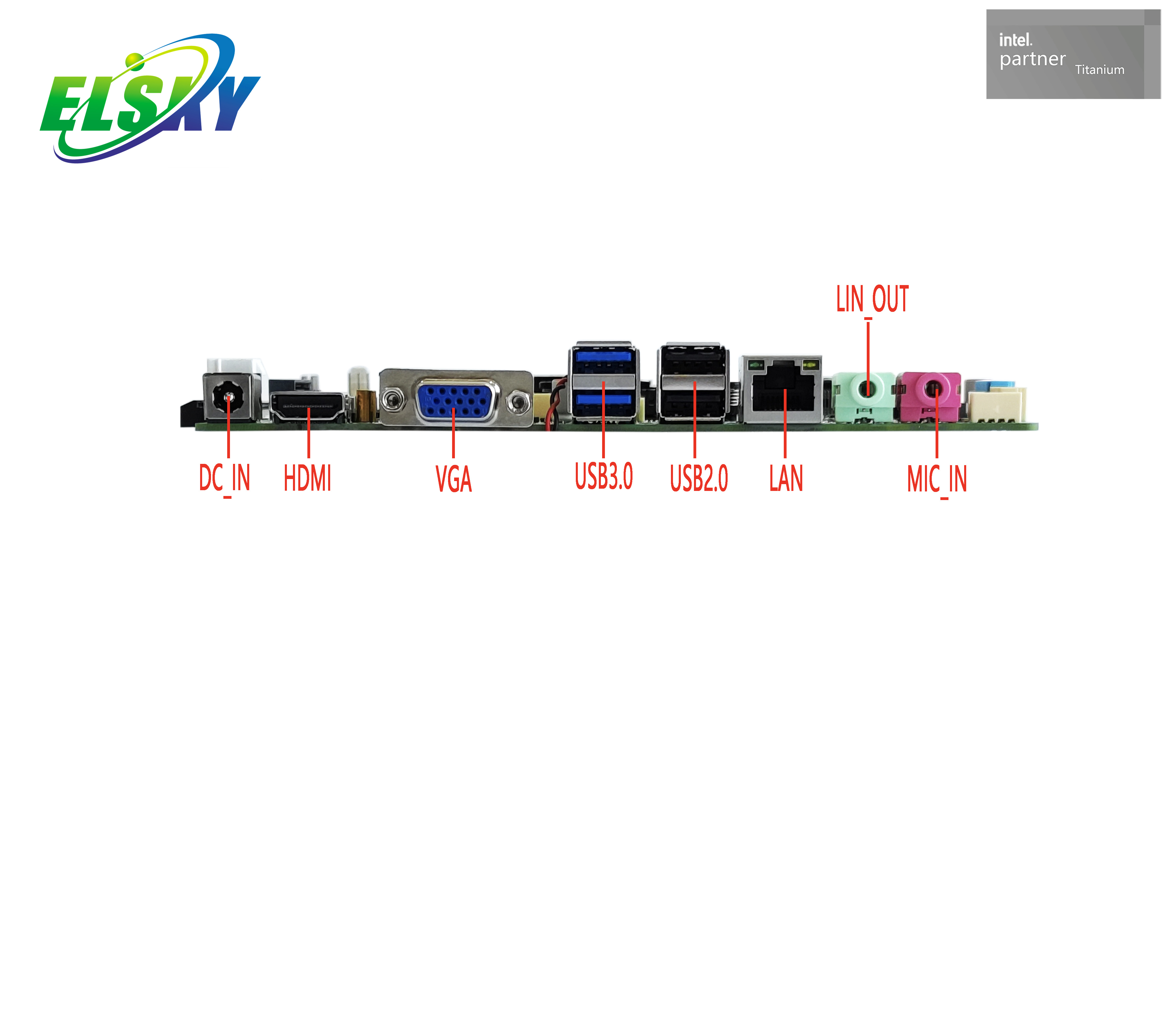

	*2USB2.0-Schnittstelle**		Rückseitige Standard-USB2.0-Schnittstelle
	*1F_USB2-Pin**		*Vorderer USB2.0-Pin, eine Gruppe hat 2USB2.0 (9Pin, 25Pin, 2,54 mm)*
	*1F_USB3-Pin**		*Vorderer USB2.0-Pin, eine Gruppe hat 2USB2.0 (9Pin, 25Pin, 2,54 mm)*
Klang	Integrierter Cmedia HS_100B USB-Audio-Chip, kann auf Realtek-Audio-Controller umgestellt werden
	*1LINE_OUT- Schnittstelle**		Unterstützt Audioausgabe (grün)
	*1MIC_IN- Schnittstelle**		Unterstützt Mikrofoneingang (rot)
	*1F_AUDIO- Pin**		Standard-Audio-Pin, wenn das Motherboard eine USB-Soundkarte ist, ist der Pin nicht verfügbar *(9Pin, 25Pin, 2,54 mm).**
	*1INT_SPK-Pin**		Der Leistungsverstärker unterstützt einen 8-Ohm-5-Watt-Lautsprecher-Zweikanalausgang (4-polig, ，1 x 4-polig, 2,0 mm).
Festplatte	*1MSATA -Schnittstelle**		Unterstützt MINI_SATA-Festplatte, unterstützt MSATA 3.0
	*1SATA1- Schnittstelle (optional)**		Standard-SATA-Festplattenschnittstelle, unterstützt SATA 3.0 (standardmäßig keine Schnittstelle, kann auf unabhängiges Signal umgestellt werden)
	*1SATA 2-Schnittstelle**		Standard-SATA-Festplattenschnittstelle, unterstützt SATA 3.0
	*1SATA_PWR1- Pin**		Festplatten-Stromversorgungsstift, kann 5 V, 12 V mit Strom versorgen ( 4-polig, 1 x 4-polig, 2,54 mm).
	*1SATA_PWR- 2 Pin ( optional** )		Festplatten-Stromversorgungsstift, kann 5 V, 12 V mit Strom versorgen ( 4-polig, 1 x 4-polig, 2,54 mm).
Schaltfunktion	*1F_PANEL- Pin**		Schalter, Betriebsanzeige, Festplattenanzeige, Reset-Pin (9-polig, 2 x 5-polig), 2. 0mm）
	*1 AUTO_SW-Pin (optional)**		*Die Hardware steuert die Einschalt- und Boot-Pins, und das Motherboard verfügt standardmäßig über keine Pins (3Pin, 13Pin, 2,0 mm).**
Andere E/A	*1COM1-Pin**		Serieller Anschluss, unterstützt RS232/RS422/RS485 optional *(9Pin, 25Pin, 2,54 mm)**
	*1 COM2-Pin**		Serieller Anschluss, unterstützt nur RS232 (9-polig, 2 x 5-polig, 2,54 mm).
	*1JCOM1-Pin**		Steuerung COM1 Pin 9 Spannung 0V/5V/12V optional *(6Pin, 23Pin, 2,0mm)**
	*1JCOM2-Pin**		Steuerung COM2 Pin 9 Spannung 0V/5V/12V optional *(6Pin, 23Pin, 2,0mm)**
	COM3~COM6 -Pin		*Serieller Anschluss, unterstützt Standard RS232; (39Pin, 220Pin, 2,0mm)**
	*1SIM_CARD- Steckplatz**		Unterstützt SIM-Karte, benötigt SIM-Karte bei Verwendung von 3G/4G
	1FAN 1-Pin*		CPU-Lüfterstift, unterstützt Temperaturregelung *(3Pin, 13Pin, 2,54 mm)**
	1LÜFTER 2-polig*		Systemlüfter-Pin, volle Geschwindigkeit unterstützt keine Temperaturregelung *(3Pin, 13Pin, 2,54 mm)**
	*1CLR_CMOS-Pin**		*Motherboard-Reset, Entladestift (3Pin, 13Pin, 2,0 mm)**
	*1GPIO _CN-Pin**		GPIO-Steuerpin ( 9Pin, 2 * 5Pin, 2. 0mm）
Betriebsumgebung	Arbeitstemperatur: -10℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, nicht kondensierend
BIOS	AMI BIOS, unterstützt Einschalten und Hochfahren, geplantes Hochfahren, Fernschalter-Maschine, intelligente Identifizierung von Geräten
Wachhund	Watchdog-Programmierung (Stufe 256, 0~255 Sekunden)
Betriebssystem	Unterstützt Windows 11, Windows 10, Windows 8, Windows 7, Linux usw.

FAQ

Wie hoch ist der Stromverbrauch und welches Netzteil sollte ich verwenden?

Das Motherboard weist einen geringen Stromverbrauch auf, wobei der Stromverbrauch bei Volllast etwa 90 W beträgt. .¹ Es wird empfohlen, ein 12 V/10 A- oder 19 V/6 A -Netzteil zu verwenden. Es unterstützt auch den 12-V- und 19-V-Gleichstromeingang.²

Welche CPUs sind mit diesem Motherboard kompatibel?

Dieses Motherboard unterstützt unabhängige Intel Core i3-, i5-, i7- und i9 -CPUs der 6., 7., 8. und 9. Generation mit einem 1151-Pin-Sockel.

Welche Anzeigeoptionen stehen zur Verfügung?

Das Motherboard verfügt über mehrere Anzeigeschnittstellen, einige schließen sich jedoch gegenseitig aus. Es unterstützt:

HDMI 1.4 : für Auflösungen bis zu 4K (4096/3840 x 2160) bei 30 Hz.
VGA : unterstützt bis zu 1920 x 1080 bei 60 Hz.
DP (DisplayPort) : unterstützt bis zu 4K (4096/3840 x 2160) bei 60 Hz.
LVDS/EDP : Unterstützt bis zu 1920 x 1080 bei 60 Hz.

Das Motherboard unterstützt Einzeldisplay, Dual-Display-Kopie und Dual-Display-Erweiterung.³ Beachten Sie, dass sich VGA und DP gegenseitig ausschließen (VGA ist die Standardeinstellung) und dass sich LVDS und EDP ebenfalls gegenseitig ausschließen (LVDS ist die Standardeinstellung). Wenn Sie eine dedizierte Grafikkarte über die PCIE-X16-Schnittstelle anschließen, werden die Onboard-Display-Ausgänge deaktiviert.⁴

Welche Netzwerkfähigkeiten gibt es?

Das Motherboard ist standardmäßig mit einer einzelnen Realtek 8111H-Gigabit-Netzwerkkarte ausgestattet . . Es kann so konfiguriert werden, dass es ein Dual-Netzwerk mit zwei dieser Netzwerkkarten unterstützt. ⁵ Die Mini-PCIE-Schnittstelle unterstützt auch WLAN-, 3G-, 4G- und Bluetooth-Module und es gibt einen speziellen SIM-Kartensteckplatz für die 3G/4G-Nutzung.

Welche Speichertypen unterstützt das Motherboard?

Es unterstützt sowohl MSATA- als auch SATA -Laufwerke.

Die MSATA-Schnittstelle verwendet standardmäßig ein SATA-Signal und unterstützt MSATA-Festplatten.⁶
Das Motherboard verfügt über eine Standard -SATA-2-Schnittstelle und eine optionale SATA-1-Schnittstelle . Beide unterstützen SATA 3.0.

Wie viele USB-Anschlüsse und COM-Anschlüsse sind verfügbar?

Das Motherboard verfügt standardmäßig über 8 USB-Anschlüsse : zwei USB 3.0 und sechs USB 2.0. ⁷ Es unterstützt außerdem entweder 2 oder 6 optionale COM-Ports . Der COM1-Port ist vielseitig und kann für die Unterstützung von RS232, RS422 oder RS485 konfiguriert werden. Die anderen COM-Ports unterstützen nur RS232.⁸

Kann ich das Motherboard so einstellen, dass es sich automatisch einschaltet?

Ja, das BIOS des Motherboards unterstützt verschiedene Startfunktionen, einschließlich Einschalten und Starten, geplanter Start und Fernumschaltung . Obwohl das Board standardmäßig nicht über den AUTO_SW-Pin verfügt, können diese Funktionen über die BIOS-Einstellungen konfiguriert werden.
