Placa base ITX del fabricante del chipset LGA1151 H310 a la venta

CPU: Intel 6,7,8,9gen core i3 i5 i7 i9

Aplicación: computadora de escritorio; mini PC portátil; PC todo en uno

Disponibilidad:

Cantidad:



Preguntar Añadir a la cesta

Modelo:
QM3600
Marca:
ELSKY

Placa base Intel 6 7 8 9 generación Placa base con chipset H310 placa base de menor consumo de energía

Descripción del Producto

Característica

Bajo consumo

La fuente de alimentación de la placa base admite 12 V o 19 V; el consumo de energía a carga completa es de aproximadamente 90 W, se recomienda utilizar una fuente de alimentación de 12 V/10 A o 19 V/6 A;

UPC

La placa base admite CPU independiente i3, i5, i7, i9 de 1151 pines de la plataforma Intel de generación 6/7/8/9;

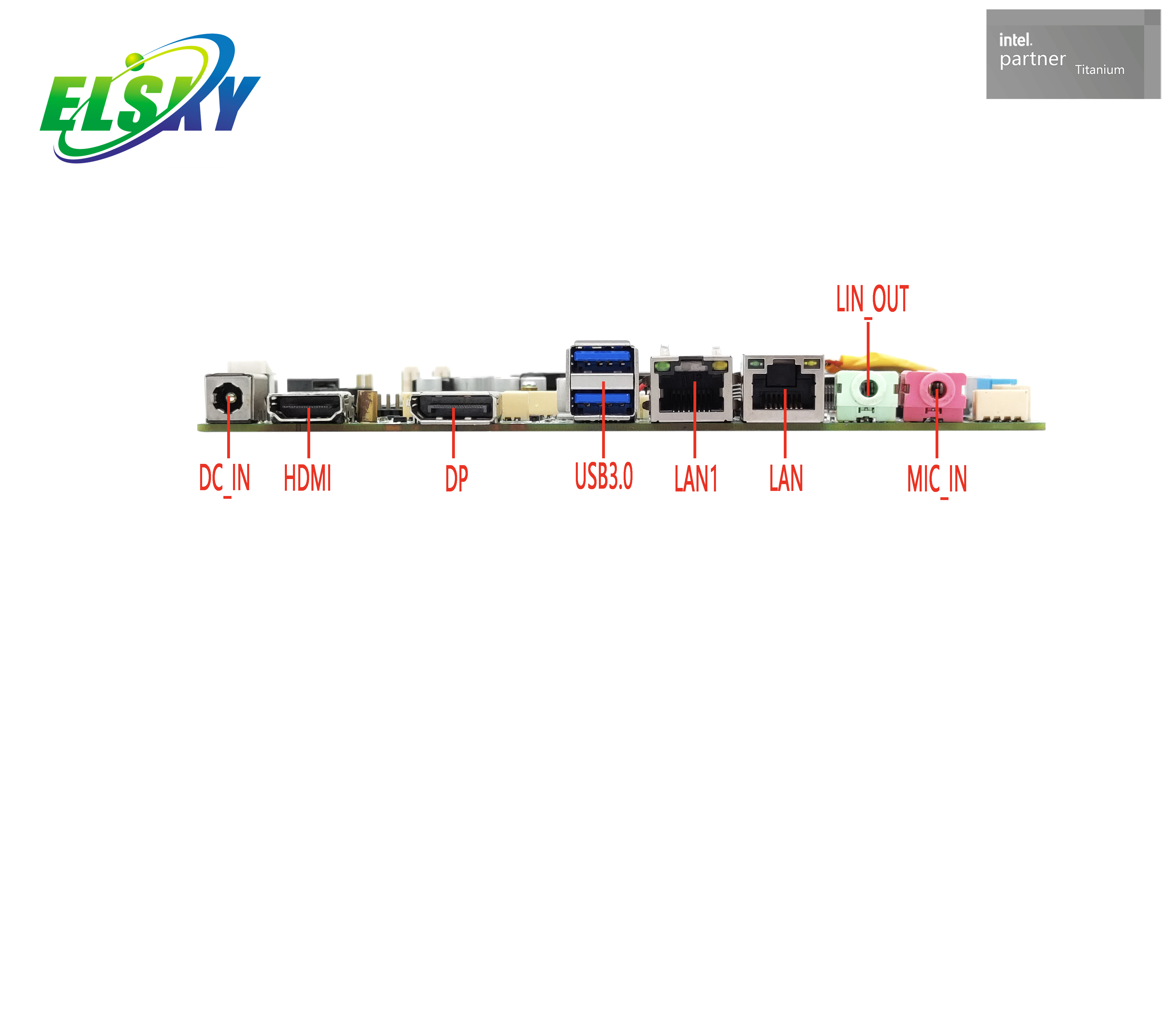

Mostrar interfaz:

1. La placa base admite pines HDMI, VGA /DP, LVDS/EDP que admiten pantalla única, copia de pantalla dual, expansión de pantalla dual, pantalla única en DOS;

2. Elija uno de VGA y DP en la placa base, el valor predeterminado admite VGA y se puede cambiar para que admita DP;

3. Elija uno de los pines LVDS y EDP de la placa principal, comparta los pines, admita LVDS de forma predeterminada, se puede cambiar para admitir EDP, EDP utiliza retroiluminación EDP-B de 20 pines para separar líneas de pantalla independientes;

4. La placa base admite 1 interfaz PCIE X16. Después de conectar la tarjeta gráfica independiente, la interfaz de pantalla (VGA/DP/HDMI/LVDS/EDP) en el lado de la placa base no tiene salida de señal;

5. La placa base HDMI admite resolución 4K 4096/3840*2160@30Hz;

6. La placa base DP y EDP admiten resolución 4K 4096/3840*2160@60Hz;

Mini-PCIE:

La interfaz MSATA en la placa base tiene por defecto la señal SATA y admite discos MSATA de forma predeterminada. Su señal USB y la señal de la tarjeta de sonido USB son opcionales. Cuando la placa principal es una tarjeta de sonido USB, MSATA no tiene señal USB y la señal SATA no se puede cambiar a señal PCIE;

La interfaz Mini-PCIE de la placa base coexiste de forma predeterminada la señal PCIE y la señal USB, y admite módulos WiFi/4G/Bluetooth de forma predeterminada, y la señal USB es una señal independiente ;

Interfaz USB:

1. La placa base admite 8 USB (2*USB3.0, 6*USB2.0) de forma predeterminada;

2. Todos los puertos y pines USB de la placa base están predeterminados en alimentación S (no hay alimentación cuando se apaga), y los pines USB incorporados se pueden cambiar a alimentación A (la alimentación está apagada);

Puerto COM:

La placa base admite 2/6 * puertos COM opcionales, entre los cuales COM1 admite RS232/RS422/RS485 opcional, a través de la configuración del BIOS, otros puertos COM solo admiten RS232;

La placa principal COM1/2 puede configurar el noveno pin para emitir 0V/5V/12V a través de JCOM1/2/tapa de salto respectivamente, y el valor predeterminado es 0V;

tarjeta de red:

La red única de la placa base admite la tarjeta de red Realtek 8111H Gigabit, se puede cambiar a red dual para admitir la tarjeta de red dual Realtek 8111H Gigabit; La fuente de alimentación POE no se puede cambiar;

tarjeta de sonido:

La placa base tiene por defecto la tarjeta de sonido USB Cmedia HS_100B y la señal de la tarjeta de sonido USB es una señal independiente;

Se puede modificar para admitir la tarjeta de sonido Realtek y el pin F_AUDIO incorporado se puede utilizar después de la modificación;

Encender y comenzar:

La placa base no tiene el pin AUTO_SW de forma predeterminada y la función de encendido se configura a través del BIOS (página 28);

Opciones de pedido del modelo de producto:

modelo madre	UPC	4K	LAN	COM	USB2.0	USB3.0	SSD	Memoria	Fuerza
QM3600-6C-UA	Compatible con plataforma Intel de generación 6/7/8/9 CPU independiente i3, i5, i7, i9 de 1151 pines	apoyo	1	6	6	2	*1MSATA 1SATA*	*2NB-DDR4 MÁXIMO 64G**	12V/19V
QM3600-6C-2L-UA			2	6	4	2
QM3600-2C-UA			1	2	6	2
QM3600-2C-2L-UA			2	2	4	2
QM3600-DP Igual que el anterior

Información de la CPU

especificaciones de CPU

marca de CPU

modelo de CPU

frecuencia principal

frecuencia turbo

Consumo de energía de la CPU (W)

6gen I3

Núcleo Intel

6100

2 núcleos 3,7G

6300

2 núcleos 3,8G

6320

2 núcleos 3,9G

6gen I5

Núcleo Intel

6400

4 núcleos 2,7G

3.3G

6500

4 núcleos 3,2G

3,6G

6600

4 núcleos 3,3G

3,9G

6gen I7

Núcleo Intel

6700

4 núcleos 3,4G

4.0G

7 generación I3

Núcleo Intel

7100

2 núcleos 3,9G

7300

2 núcleos 4,0G

7320

2 núcleos 4,1G

7 generación I5

Núcleo Intel

7400

4 núcleos 3,0G

3,5G

7500

4 núcleos 3,4G

3,8G

7600

4 núcleos 3,5G

4,1G

7 generación I7

Núcleo Intel

7700

4 núcleos 3,6G

4,2G

8gen I3

Núcleo Intel

8100

4 núcleos 3.6G

8300

4 núcleos 3.7G

8gen I5

Núcleo Intel

8400

6 núcleos 2,8G

4.0G

8500

6 núcleos 3,0G

4,1G

8600

6 núcleos 3,2G

4,3G

8gen I7

Núcleo Intel

8700

6 núcleos 3,2G

4,6G

9genI3

Núcleo Intel

9100

4 núcleos 3,6G

4,2G

9300

4 núcleos 3,7G

4,2G

9genI5

Núcleo Intel

9400

6 núcleos 2,9G

4,1G

9500

6 núcleos 3,0G

4,4G

9600

6 núcleos 3,1G

4,6G

9genI7

Núcleo Intel

9700

8 núcleos 3,0G

4,7G

9genI9

Núcleo Intel

9900

8 núcleos 3,1G

5,0G

Especificación

Tamaño de la placa base	170 mm (largo) 170 mm (ancho)* 22 mm (alto)* (el espesor que incluye el radiador integrado es de 30 mm, el espesor que incluye el radiador de doble tubo 115X es de 42 mm)
UPC	Compatible con plataforma de escritorio Intel de generación 6/7/8/9 CPU independiente i3, i5, i7, i9 de 1151 pines
conjunto de chips	Conjunto de chips Intel H310C
Fuerza	*1CC_ ENTRADA**		El diámetro interior del cabezal de CC es de 2,5 mm y admite 12 V/19 V. El consumo de energía a carga completa de la placa base es de aproximadamente 90 W, se recomienda utilizar una fuente de alimentación superior a 12 V/10 A o 19 V/6 A.
	*14 pines CC-ATX**
RAM	2SO DIMM* Ranura		Memoria NB-DDR4, compatible con memoria de 2133/2400/2666MHz, soporte máximo de 64G
Red	*1 interfaz LAN (red dual opcional)**		Puerto Realtek 8111H Gigabit Ethernet, admite activación en LAN, función PXE
	1 * interfaz MINI_PCIE		Compatible con módulo WIFI/3G/4G/Bluetooth
Mostrar	tarjeta grafica	Tarjeta gráfica Intel HD Graphics 530/630 ultra-core, compatible con pantalla única, copia de pantalla dual, expansión de pantalla dual, pantalla única en DOS
	*1 interfaz HDMI 1,4**		Soporta resolución 4K *4096/38402160@30Hz**
	*1 clavija HDMI_CON**		*Resolución de soporte 4096/38402160@30Hz (16 pines, 28 pines, 2,0 mm)*
	*1 interfaz VGA DB15**		*Resolución de soporte 19201080@60Hz**
	*1 pin VGA_OUT**		*Resolución de soporte 19201080@60Hz (12 pines, 112 pines, 2,0 mm)*
	*1 interfaz DP (opcional)**		Soporta resolución 4K *4096/38402160@60Hz**
	Elija uno de VGA y DP, señal VGA predeterminada, la señal DP se puede cambiar
	*1 pin LVDS (EDP opcional)**		*Resolución de soporte 19201080@60Hz (30 pines, 215 pines, 2,0 mm)*
	LVDS y EDP comparten pines, la señal LVDS predeterminada se puede cambiar a señal EDP
	*1 pin LVDS_PWR**		Pin de control de voltaje LVDS/EDP *(6 pines, 23 pines, 2,0 mm)**
	*1 pin INVERTIDO**		*Pin de control del interruptor de retroiluminación LVDS/EDP (6 pines, 16 pines, 2,0 mm)**
USB	*2 interfaz USB3.0**		Interfaz USB3.0 estándar trasera
	*2 interfaz USB2.0**		Interfaz USB2.0 estándar trasera
	1 pin F_USB2.		*Pin USB2.0 frontal, un grupo tiene 2USB2.0 (9 pines, 25 pines, 2,54 mm)*
	*1 F_USB3 pines**		*Pin USB2.0 frontal, un grupo tiene 2USB2.0 (9 pines, 25 pines, 2,54 mm)*
Sonido	Chip de audio USB Cmedia HS_100B integrado, se puede cambiar al controlador de audio Realtek
	1* interfaz LINE_OUT		Admite salida de audio (verde)
	1 * interfaz MIC_IN		Admite entrada de micrófono (rojo)
	1 * pin F_AUDIO		Pin de audio estándar, cuando la placa base es una tarjeta de sonido USB, el pin no está disponible *(9 pines, 25 pines, 2,54 mm)**
	*1 pin INT_SPK**		El amplificador de potencia admite salida de doble canal de altavoz de 8 ohmios y 5 vatios (4 pines, ，*1 4 pines, 2,0 mm)**
disco duro	1 * interfaz MSATA		Admite disco MINI_SATA, admite MSATA 3.0
	1 * interfaz SATA1 (opcional)		Interfaz de disco duro SATA estándar, compatible con SATA 3,0 (sin interfaz por defecto, se puede cambiar a señal independiente)
	1 * interfaz SATA 2		Interfaz de disco duro SATA estándar, compatible con SATA 3.0
	1 pin SATA_PWR1.		Pin de fuente de alimentación del disco duro, puede tomar energía de 5 V, 12 V *( 4 pines, 14 pines, 2,54 mm)**
	1 * 2 pin SATA_PWR ( opcional )		Pin de fuente de alimentación del disco duro, puede tomar energía de 5 V, 12 V *( 4 pines, 14 pines, 2,54 mm)**
función de interruptor	1 * pin F_PANEL		*Interruptor, luz de encendido, luz del disco duro, pin de reinicio (9 pines, 25 pines, 2.** 0mm）
	*1 pin AUTO_SW (opcional)**		*El hardware controla los pines de encendido y arranque, y la placa base no tiene pines por defecto (3 pines, 13 pines, 2,0 mm)**
Otras E/S	1 pin COM1.		Puerto serie, compatible con RS232/RS422/RS485 opcional *(9 pines, 25 pines, 2,54 mm)**
	*1 clavija COM2**		Puerto serie, solo admite RS232 *(9 pines, 25 pines, 2,54 mm)**
	1 pin JCOM1.		Control COM1 pin 9 voltaje 0V/5V/12V opcional *(6 pines, 23 pines, 2,0 mm)**
	1 pin JCOM2.		Control COM2 pin 9 voltaje 0V/5V/12V opcional *(6 pines, 23 pines, 2,0 mm)**
	COM3~COM6 clavija		*Puerto serie, compatible con el estándar RS232; (39 pines, 220 pines, 2,0 mm)**
	1* ranura SIM_CARD		Admite tarjeta SIM, necesita tarjeta SIM cuando usa 3G/4G
	1VENTILADOR 1 pin*		Pin del ventilador de la CPU, control de temperatura de soporte *(3 pines, 13 pines, 2,54 mm)**
	1VENTILADOR 2 pines*		Pin del ventilador del sistema, velocidad máxima no admite control de temperatura *(3 pines, 13 pines, 2,54 mm)**
	*1 pin CLR_CMOS**		*Reinicio de la placa base, pin de descarga (3 pines, 13 pines, 2,0 mm)**
	1 pin GPIO_CN.		Pin de control GPIO ( 9Pin, 2*5 pines, 2. 0mm）
entorno operativo	Temperatura de trabajo: -10 ℃ ~ 60 ℃; Humedad de trabajo: 5%~95% de humedad relativa, sin condensación
BIOS	AMI BIOS, admite encendido y arranque, arranque programado, interruptor remoto, identificación inteligente del equipo
perro guardián	Programación de vigilancia (nivel 256, 0~255 segundos)
SO	Compatible con Windows 11, Windows 10, Windows 8, Windows 7, Linux, etc.

Preguntas frecuentes

¿Cuál es el consumo de energía y qué tipo de fuente de alimentación debo utilizar?

La placa base tiene un bajo consumo de energía, con un consumo de energía a carga completa de aproximadamente 90 W. .¹ Se recomienda utilizar una de 12 V/10 A o 19 V/6 A. fuente de alimentación También admite entradas de 12 V y 19 V CC.²

¿Qué CPU son compatibles con esta placa base?

Esta placa base admite CPU independientes Intel Core i3, i5, i7 e i9 de sexta, séptima, octava y novena generación con un zócalo de 1151 pines.

¿Qué opciones de visualización están disponibles?

La placa base tiene múltiples interfaces de pantalla, pero algunas se excluyen mutuamente. Soporta:

HDMI 1.4 : para resoluciones de hasta 4K (4096/3840x2160) a 30Hz.
VGA : admite hasta 1920x1080 a 60 Hz.
DP (DisplayPort) : admite hasta 4K (4096/3840x2160) a 60 Hz.
LVDS/EDP : admite hasta 1920x1080 a 60 Hz.

La placa base admite copia de pantalla única, copia de pantalla dual y expansión de pantalla dual.³ Tenga en cuenta que VGA y DP son mutuamente excluyentes (VGA es el valor predeterminado), y LVDS y EDP también son mutuamente excluyentes (LVDS es el valor predeterminado). Si conecta una tarjeta gráfica dedicada a través de la interfaz PCIE X16, las salidas de pantalla integradas se desactivarán.⁴

¿Cuáles son las capacidades de red?

La placa base tiene por defecto una única tarjeta de red Realtek 8111H Gigabit. . Se puede configurar para admitir una red dual con dos de estas tarjetas de red. ⁵ La interfaz Mini-PCIE también admite módulos WiFi, 3G, 4G y Bluetooth , y hay una ranura para tarjeta SIM dedicada para uso 3G/4G.

¿Qué tipos de almacenamiento admite la placa base?

Admite unidades MSATA y SATA .

La interfaz MSATA tiene por defecto una señal SATA y admite discos MSATA.⁶
La placa base tiene una interfaz SATA 2 estándar y una interfaz SATA 1 opcional . Ambos admiten SATA 3.0.

¿Cuántos puertos USB y puertos COM hay disponibles?

La placa base tiene por defecto 8 puertos USB : dos USB 3.0 y seis USB 2.0. ⁷ También admite 2 o 6 puertos COM opcionales . El puerto COM1 es versátil y se puede configurar para admitir RS232, RS422 o RS485. Los otros puertos COM sólo admiten RS232.⁸

¿Puedo configurar la placa base para que se encienda automáticamente?

Sí, el BIOS de la placa base admite varias funciones de inicio, incluido el encendido y el inicio, el inicio programado y la conmutación remota . Si bien la placa no tiene el pin AUTO_SW de forma predeterminada, estas características se pueden configurar a través de la configuración del BIOS.
