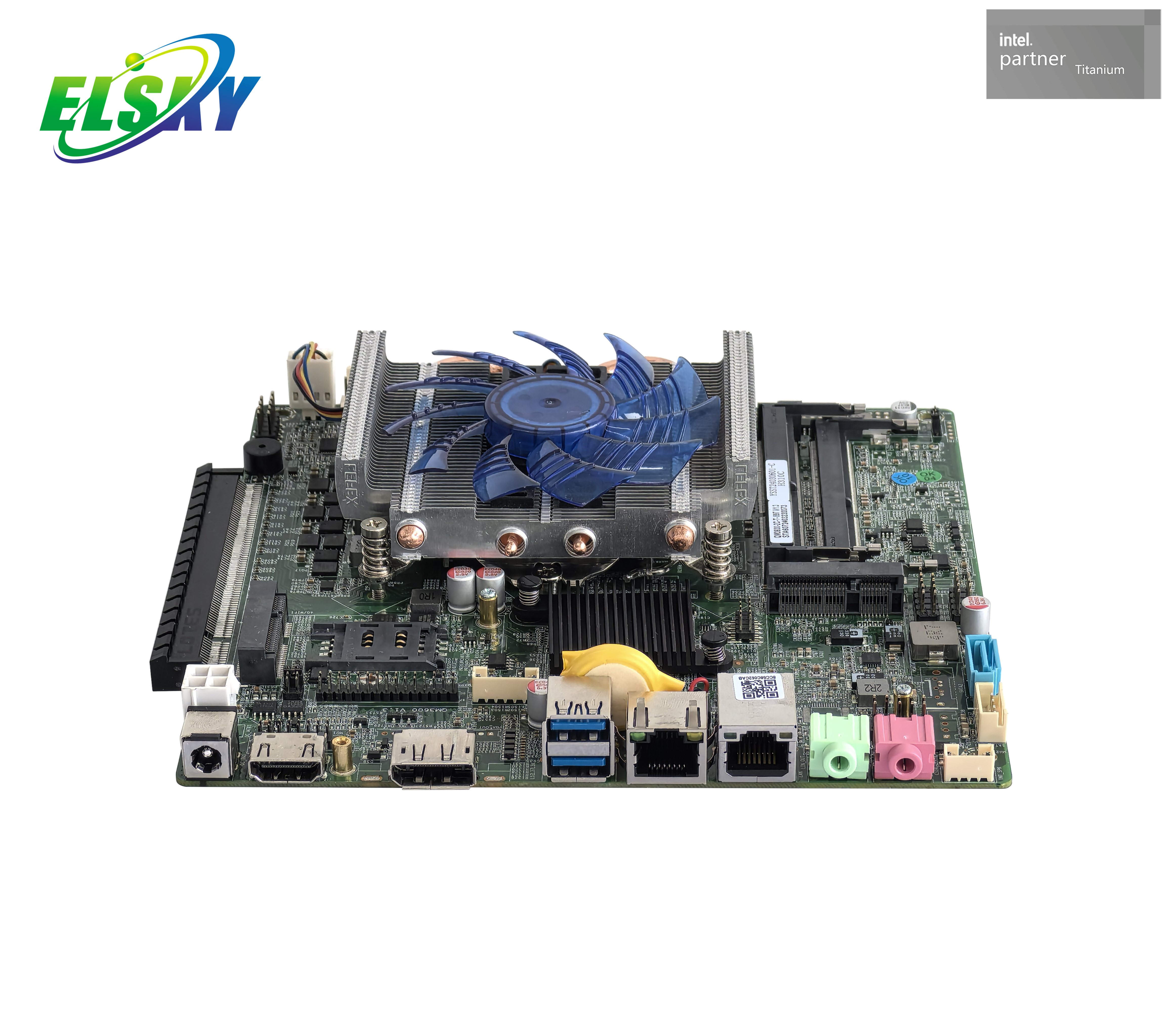

Fabricant de chipset LGA1151 H310, carte mère ITX à vendre

Processeur: Intel 6,7,8,9gen core i3 i5 i7 i9

Application : ordinateur de bureau, mini PC portable, tout-en-un.

Disponibilité:

Quantité:



Renseigner Ajouter au panier

Modèle:
QM3600
Marque:
ÉLSKY

Carte mère Intel 6 7 8 9 génération Carte mère à chipset H310 carte mère à faible consommation d'énergie

Description du produit

Fonctionnalité

Faible consommation

L'alimentation de la carte mère prend en charge 12 V ou 19 V ; la consommation électrique à pleine charge est d'environ 90 W, il est recommandé d'utiliser une alimentation 12 V/10 A ou 19 V/6 A ;

Processeur

La carte mère prend en charge les processeurs indépendants i3, i5, i7, i9 à 1151 broches de la plate-forme Intel 6/7/8/9 génération ;

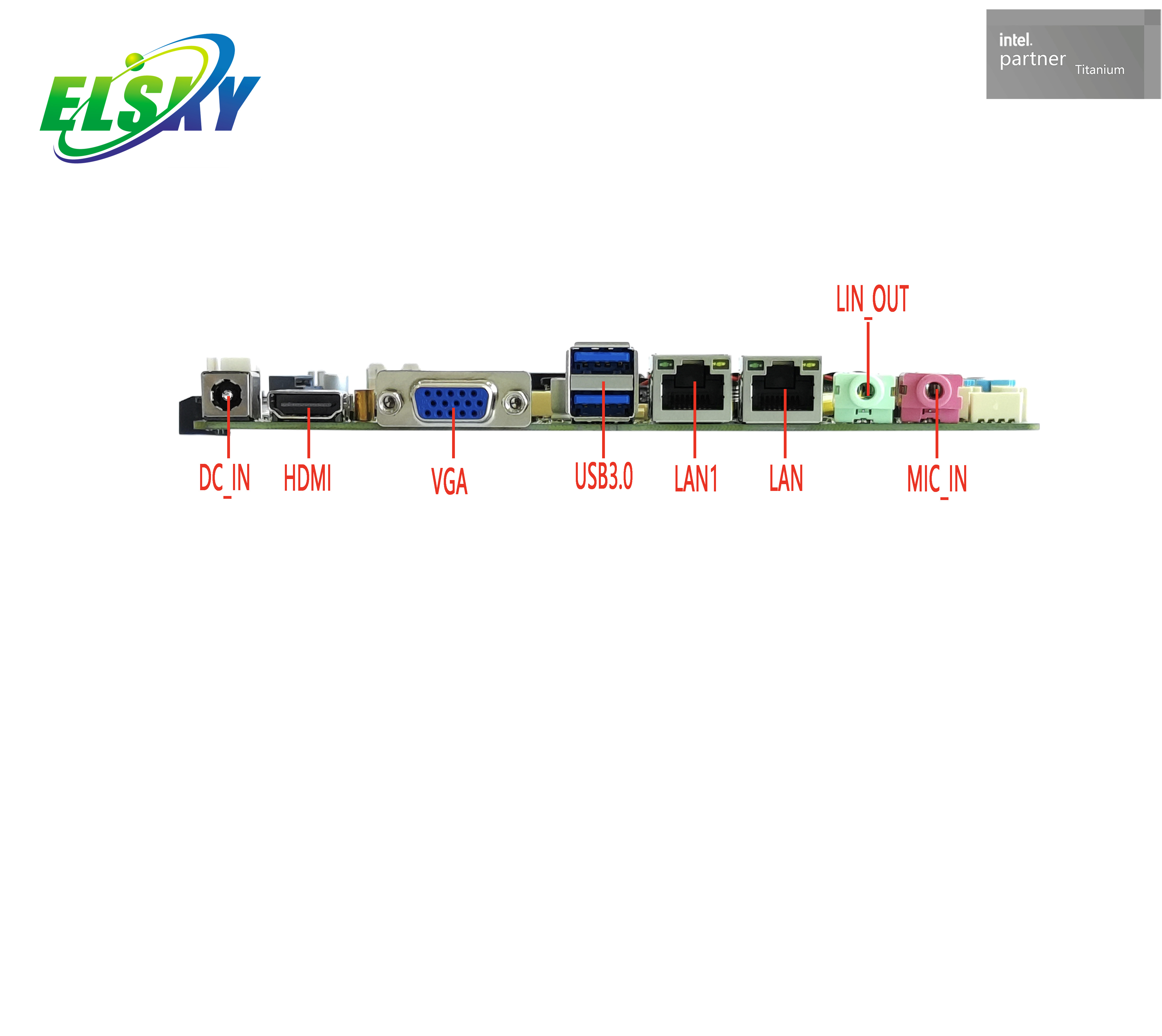

Afficher l'interface :

1. La carte mère prend en charge les broches HDMI, VGA /DP, LVDS/EDP, prend en charge l'affichage unique, la copie à double affichage, l'extension à double affichage, l'affichage unique sous DOS ;

2. Choisissez l'un des VGA et DP sur la carte mère, la valeur par défaut prend en charge VGA et peut être modifiée pour prendre en charge DP ;

3. Choisissez l'une des broches LVDS et EDP de la carte principale, partagez les broches, prend en charge LVDS par défaut, peut être modifiée pour prendre en charge EDP, EDP utilise le rétroéclairage EDP-B 20 broches pour séparer les lignes d'écran indépendantes ;

4. La carte mère prend en charge 1 interface PCIE X16. Après avoir connecté la carte graphique indépendante, l'interface d'affichage (VGA/DP/HDMI/LVDS/EDP) côté carte mère n'a aucun signal de sortie ;

5. La carte mère HDMI prend en charge la résolution 4K 4096/3840*2160@30Hz ;

6. Les cartes mères DP et EDP prennent en charge la résolution 4K 4096/3840*2160@60Hz ;

Mini-PCIE :

L'interface MSATA de la carte mère utilise par défaut le signal SATA et prend en charge le disque MSATA par défaut. Son signal USB et son signal de carte son USB sont facultatifs. Lorsque la carte principale est une carte son USB, MSATA n'a pas de signal USB et le signal SATA ne peut pas être modifié en signal PCIE ;

L'interface Mini-PCIE de la carte mère coexiste par défaut entre le signal PCIE et le signal USB, et prend en charge les modules WiFi/4G/Bluetooth par défaut, et le signal USB est un signal indépendant ;

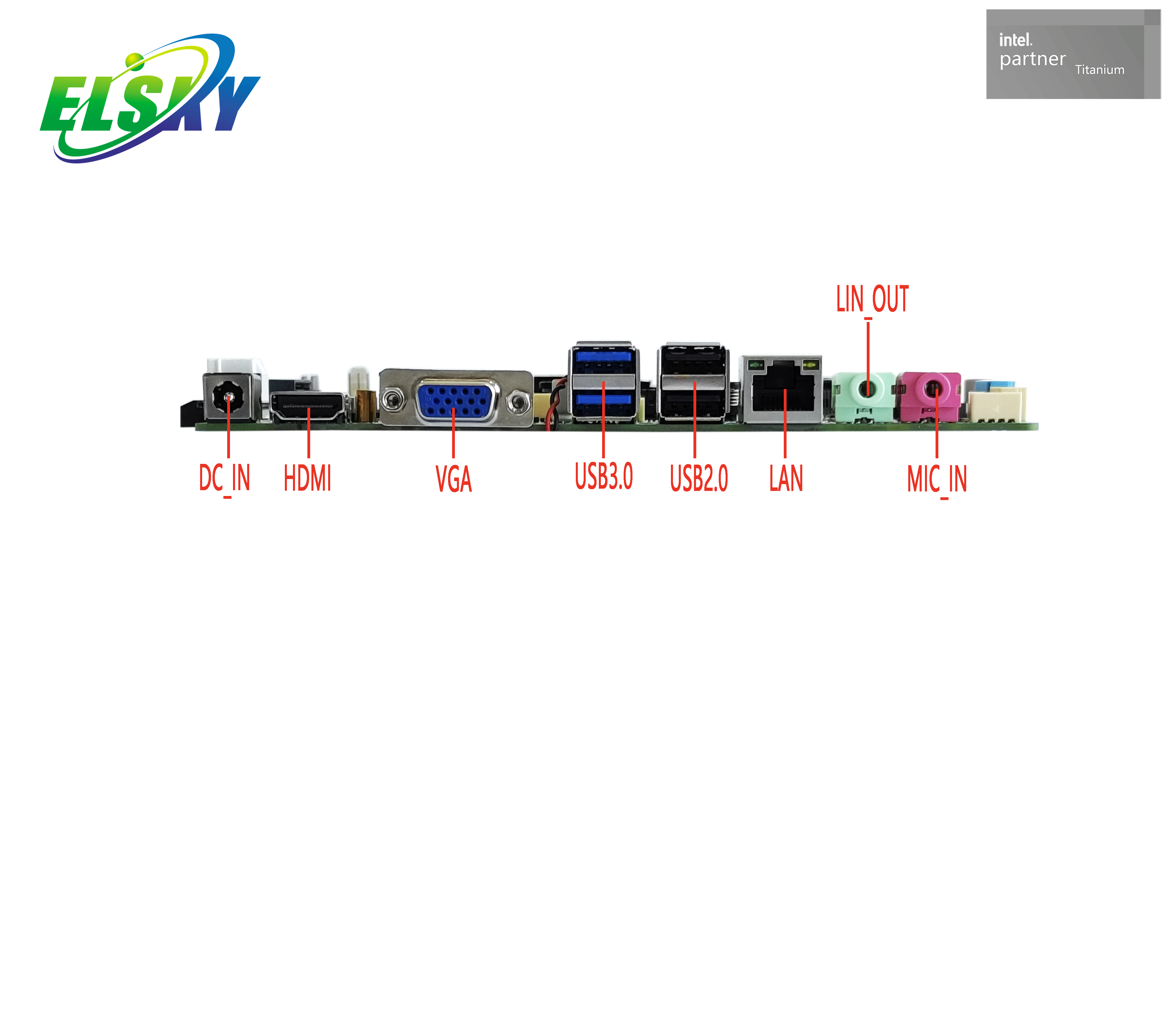

Interface USB :

1. La carte mère prend en charge 8USB (2*USB3.0, 6*USB2.0) par défaut ;

2. Tous les ports et broches USB de la carte mère sont par défaut sur l'alimentation S (pas d'alimentation lors de l'arrêt), et les broches USB intégrées peuvent être remplacées par une alimentation A (l'alimentation est éteinte) ;

Port COM :

La carte mère prend en charge 2/6* ports COM en option, parmi lesquels COM1 prend en charge RS232/RS422/RS485 en option, via les paramètres du BIOS, les autres ports COM ne prennent en charge que RS232 ;

La carte principale COM1/2 peut régler la neuvième broche pour produire respectivement 0 V/5 V/12 V via JCOM1/2/jump cap, et la valeur par défaut est 0 V ;

carte réseau :

Le réseau unique de la carte mère prend en charge la carte réseau Realtek 8111H Gigabit, peut être modifié en double réseau pour prendre en charge la double carte réseau Realtek 8111H Gigabit ; L'alimentation POE ne peut pas être modifiée ;

carte son :

La carte mère est par défaut la carte son USB Cmedia HS_100B, et le signal de la carte son USB est un signal indépendant ;

Il peut être modifié pour prendre en charge la carte son Realtek, et la broche F_AUDIO intégrée peut être utilisée après modification ;

Allumez et démarrez :

La carte mère n'a pas la broche AUTO_SW par défaut et la fonction de mise sous tension est définie via le BIOS (page 28) ;

Options de commande de modèle de produit :

Modèle de carte mère	Processeur	4K	Réseau local	COM	USB2.0	USB3.0	SSD	Mémoire	Pouvoir
QM3600-6C-UA	Prise en charge de la plate-forme Intel 6/7/8/9 génération 1151 broches i3, i5, i7, i9 CPU indépendant	soutien	1	6	6	2	*1 MSATA 1 * SATA**	*2 NB-DDR4 MAXIMUM 64G**	12V/19V
QM3600-6C-2L-UA			2	6	4	2
QM3600-2C-UA			1	2	6	2
QM3600-2C-2L-UA			2	2	4	2
QM3600-DP Idem que ci-dessus

Informations sur le processeur

Spécification du processeur

Marque du processeur

Modèle de processeur

fréquence principale

fréquence turbo

Consommation d'énergie du processeur (W)

6 génération I3

Noyau Intel

6100

2 cœurs 3,7G

6300

2 cœurs 3,8G

6320

2 cœurs 3,9G

6 génération I5

Noyau Intel

6400

4 cœurs 2,7G

3.3G

6500

4 cœurs 3,2G

3,6G

6600

4 cœurs 3,3G

3,9G

6 génération I7

Noyau Intel

6700

4 cœurs 3,4 G

4.0G

7 génération I3

Noyau Intel

7100

2 cœurs 3,9G

7300

2 cœurs 4.0G

7320

2 cœurs 4.1G

7 génération I5

Noyau Intel

7400

4 cœurs 3.0G

3,5G

7500

4 cœurs 3,4 G

3,8G

7600

4 cœurs 3,5G

4.1G

7 génération I7

Noyau Intel

7700

4 cœurs 3,6G

4.2G

8 génération I3

Noyau Intel

8100

4 cœurs 3.6G

8300

4 cœurs 3.7G

8 génération I5

Noyau Intel

8400

6 cœurs 2,8G

4.0G

8500

6 cœurs 3.0G

4.1G

8600

6 cœurs 3,2G

4.3G

8 génération I7

Noyau Intel

8700

6 cœurs 3,2G

4,6G

9génI3

Noyau Intel

9100

4 cœurs 3,6G

4.2G

9300

4 cœurs 3,7G

4.2G

9génI5

Noyau Intel

9400

6 cœurs 2,9G

4.1G

9500

6 cœurs 3.0G

4.4G

9600

6 cœurs 3.1G

4,6G

9génI7

Noyau Intel

9700

8 cœurs 3.0G

4,7G

9génI9

Noyau Intel

9900

8 cœurs 3.1G

5.0G

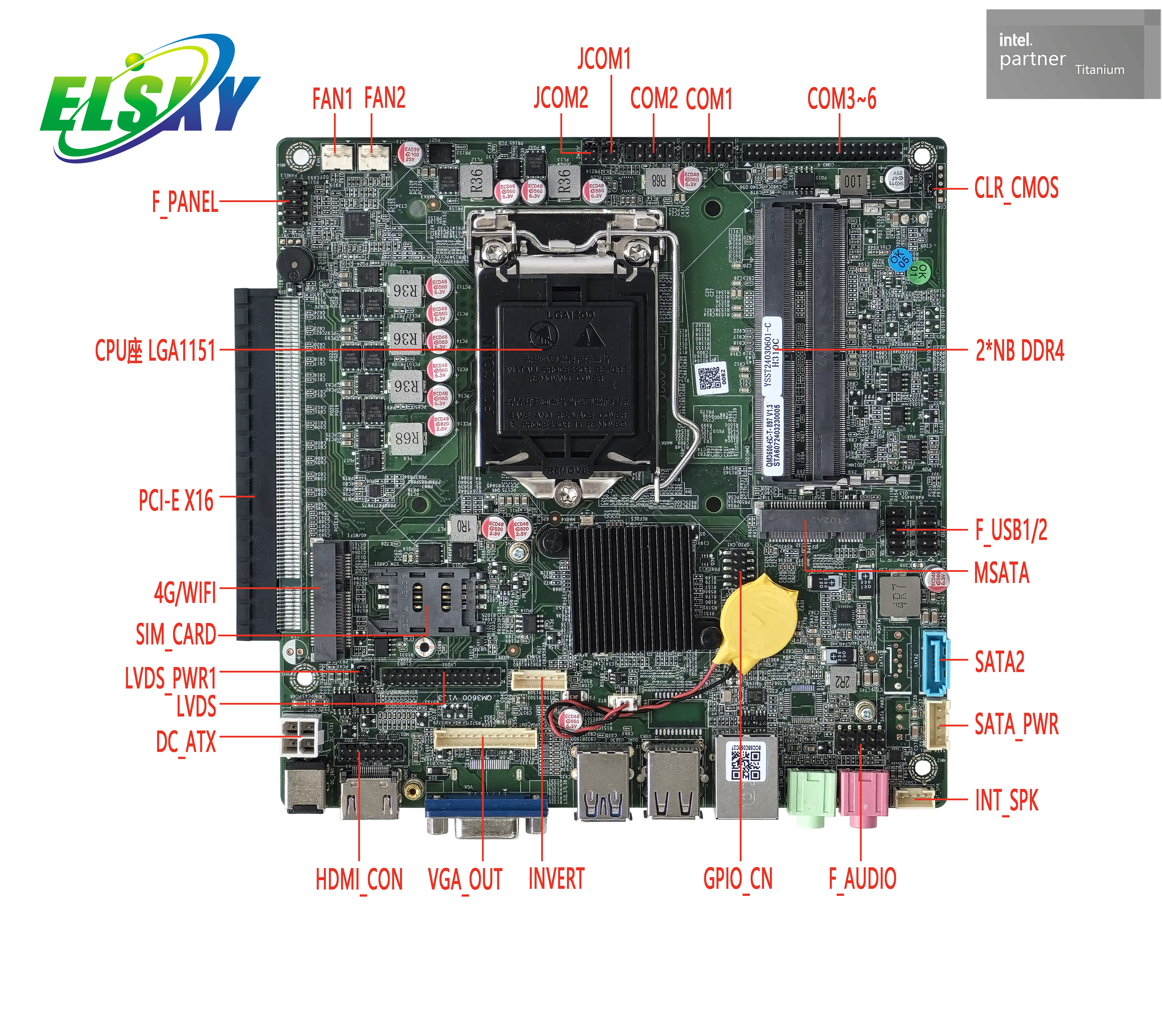

Spécification

Taille de la carte mère	170 mm （L） * 170 mm （W） * 22 mm （H） (l'épaisseur incluant le radiateur intégré est de 30 mm, l'épaisseur incluant le radiateur à double tube 115X est de 42 mm)
Processeur	Prise en charge de la plate-forme de bureau Intel génération 6/7/8/9, processeur indépendant i3, i5, i7, i9 à 1151 broches
Jeu de puces	Jeu de puces Intel H310C
Pouvoir	1* DC_IN		Le diamètre intérieur de la tête DC est de 2,5 mm, supportant 12 V/19 V. La consommation électrique à pleine charge de la carte mère est d'environ 90 W, il est recommandé d'utiliser une alimentation supérieure à 12 V/10 A ou 19 V/6 A.
	*14 broches DC-ATX**
Bélier	2SO DIMM* Emplacement		Mémoire NB-DDR4, prise en charge de la mémoire 2133/2400/2666 MHz, prise en charge maximale de 64 Go
Réseau	*1 interface LAN (double réseau en option)**		Port Ethernet Gigabit Realtek 8111H, prend en charge le réveil sur LAN, fonction PXE
	1 * interface MINI_PCIE		Prise en charge des modules WIFI/3G/4G/Bluetooth
Afficher	carte graphique	Carte graphique ultra-core Intel HD Graphics 530/630, prise en charge d'un seul affichage, copie double affichage, extension double affichage, affichage unique sous DOS
	*1 interface HDMI 1.4**		Prise en charge de la résolution 4K *4096/38402160@30Hz**
	*1 broche HDMI_CON**		*Résolution de support 4096/38402160 @ 30Hz (16 broches, 28 broches, 2,0 mm)*
	*1 interface VGA DB15**		*Résolution de soutien 19201080 @ 60Hz**
	*1 broche VGA_OUT**		*Résolution de support 19201080 @ 60Hz (12 broches, 112 broches, 2,0 mm)*
	*1 interface DP (en option)**		Prise en charge de la résolution 4K *4096/38402160@60Hz**
	Choisissez l'un des VGA et DP, le signal VGA par défaut, le signal DP peut être modifié
	*1 broche LVDS (EDP en option)**		*Résolution de support 19201080 @ 60Hz (30 broches, 215 broches, 2,0 mm)*
	Broches partagées LVDS et EDP, le signal LVDS par défaut peut être modifié en signal EDP
	*1 broche LVDS_PWR**		Broche de contrôle de tension LVDS/EDP (6 broches, 2 x 3 broches, 2,0 mm).
	*1 broche inversée**		*Broche de commande du commutateur de rétroéclairage LVDS/EDP (6 broches, 16 broches, 2,0 mm)**
USB	*2 interfaces USB3.0**		Interface USB3.0 standard arrière
	*2 interfaces USB2.0**		Interface USB 2.0 standard arrière
	*1 broche F_USB2**		*Broche USB2.0 avant, un groupe a 2 USB2.0 (9 broches, 2 * 5 broches, 2,54 mm)**
	*1 broche F_USB3**		*Broche USB2.0 avant, un groupe a 2 USB2.0 (9 broches, 2 * 5 broches, 2,54 mm)**
Son	Puce audio USB Cmedia HS_100B intégrée, peut être remplacée par un contrôleur audio Realtek
	1* interface LINE_OUT		Prise en charge de la sortie audio (vert)
	1 * interface MIC_IN		Prise en charge de l'entrée microphone (rouge)
	1 * broche F_AUDIO		Broche audio standard, lorsque la carte mère est une carte son USB, la broche n'est pas disponible (9 broches, 2 x 5 broches, 2,54 mm).
	*1 broche INT_SPK**		L'amplificateur de puissance prend en charge la sortie double canal de haut-parleur 8 ohms 5 watts (4 broches ，*14 broches, 2,0 mm)**
Disque dur	1 * interface MSATA		Supporte le disque MINI_SATA, supporte MSATA 3.0
	1 * interface SATA1 (en option)		Interface de disque dur SATA standard, prise en charge SATA 3.0 (pas d'interface par défaut, peut être modifiée en signal indépendant)
	1 * interface SATA 2		Interface de disque dur SATA standard, prise en charge SATA 3.0
	1 * broche SATA_PWR1		Broche d'alimentation du disque dur, peut prendre une alimentation 5 V, 12 V ( 4 broches, 1 x 4 broches, 2,54 mm).
	1* 2 SATA_PWRBroche （ Facultatif ）		Broche d'alimentation du disque dur, peut prendre une alimentation 5 V, 12 V ( 4 broches, 1 x 4 broches, 2,54 mm).
fonction de commutation	1 * broche F_PANEL		*Interrupteur, voyant d'alimentation, voyant du disque dur, broche de réinitialisation (9 broches, 25 broches, 2.** 0mm）
	*1 broche AUTO_SW (en option)**		Le matériel contrôle les broches de mise sous tension et de démarrage, et la carte mère n'a pas de broches par défaut (3 broches, 1 x 3 broches, 2,0 mm).
Autres E/S	*1 broche COM1**		Port série, prise en charge RS232/RS422/RS485 en option (9 broches, 2 x 5 broches, 2,54 mm)
	*1 broche COM2**		Port série, prend uniquement en charge RS232 (9 broches, 2 x 5 broches, 2,54 mm).
	*1 broche JCOM1**		Contrôle COM1 broche 9 tension 0 V/5 V/12 V en option (6 broches, 2 x 3 broches, 2,0 mm).
	*1 broche JCOM2**		Contrôle COM2 broche 9 tension 0 V/5 V/12 V en option (6 broches, 2 x 3 broches, 2,0 mm).
	COM3 ~ COM6 Broche		Port série, prend en charge la norme RS232 ; (39 broches, 2 x 20 broches, 2,0 mm).
	1 * emplacement SIM_CARD		Prise en charge de la carte SIM, besoin d'une carte SIM lors de l'utilisation de la 3G/4G
	1VENTILATEUR 1 broche*		Broche du ventilateur CPU, prend en charge le contrôle de la température (3 broches, 1 x 3 broches, 2,54 mm).
	1VENTILATEUR 2 broches*		Broche du ventilateur du système, pleine vitesse ne prend pas en charge le contrôle de la température (3 broches, 1 x 3 broches, 2,54 mm).
	*1 broche CLR_CMOS**		Réinitialisation de la carte mère, broche de décharge (3 broches, 1 x 3 broches, 2,0 mm).
	1 * broche GPIO _CN		Broche de contrôle GPIO ( 9broche, 2*5 broches, 2. 0mm）
environnement opérationnel	Température de fonctionnement : -10 ℃ ~ 60 ℃ ; Humidité de fonctionnement : 5 % à 95 % d'humidité relative, sans condensation
BIOS	BIOS AMI, prise en charge de la mise sous tension et du démarrage, démarrage programmé, identification intelligente de l'équipement par machine de commutation à distance
Chien de garde	Programmation du chien de garde (niveau 256, 0 ~ 255 secondes)
Système d'exploitation	Prend en charge Windows 11, Windows 10, Windows 8, Windows 7, Linux, etc.

FAQ

Quelle est la consommation électrique et quel type d’alimentation dois-je utiliser ?

La carte mère a une faible consommation d'énergie, avec une consommation d'énergie à pleine charge d'environ 90 W. .¹ Il est recommandé d'utiliser une 12 V/10 A ou 19 V/6 A. alimentation Il prend également en charge les entrées 12 V et 19 V CC.²

Quels processeurs sont compatibles avec cette carte mère ?

Cette carte mère prend en charge les processeurs indépendants Intel Core i3, i5, i7 et i9 de 6e, 7e, 8e et 9e génération avec un socket à 1151 broches.

Quelles options d'affichage sont disponibles ?

La carte mère dispose de plusieurs interfaces d’affichage, mais certaines s’excluent mutuellement. Il prend en charge :

HDMI 1.4 : pour des résolutions jusqu'à 4K (4096/3840x2160) à 30Hz.
VGA : prend en charge jusqu'à 1920 x 1080 à 60 Hz.
DP (DisplayPort) : prend en charge jusqu'à 4K (4096/3840x2160) à 60 Hz.
LVDS/EDP : prend en charge jusqu'à 1920 x 1080 à 60 Hz.

La carte mère prend en charge l'affichage simple, la copie à double affichage et l'extension à double affichage.³ Notez que VGA et DP s'excluent mutuellement (VGA est la valeur par défaut) et que LVDS et EDP s'excluent également mutuellement (LVDS est la valeur par défaut). Si vous connectez une carte graphique dédiée via l'interface PCIE X16, les sorties d'affichage intégrées seront désactivées.⁴

Quelles sont les capacités de mise en réseau ?

La carte mère est par défaut une seule carte réseau Gigabit Realtek 8111H. . Elle peut être configurée pour prendre en charge un double réseau avec deux de ces cartes réseau. ⁵ L'interface Mini-PCIE prend également en charge les modules WiFi, 3G, 4G et Bluetooth , et il existe un emplacement pour carte SIM dédié à l'utilisation 3G/4G.

Quels types de stockage la carte mère prend-elle en charge ?

Il prend en charge les disques MSATA et SATA .

L' interface MSATA utilise par défaut un signal SATA et prend en charge les disques MSATA.⁶
La carte mère possède une interface SATA 2 standard et une interface SATA 1 en option . Les deux prennent en charge SATA 3.0.

Combien de ports USB et de ports COM sont disponibles ?

La carte mère dispose par défaut de 8 ports USB : deux USB 3.0 et six USB 2.0. ⁷ Il prend également en charge 2 ou 6 ports COM en option . Le port COM1 est polyvalent et peut être configuré pour prendre en charge RS232, RS422 ou RS485. Les autres ports COM prennent uniquement en charge RS232.⁸

Puis-je configurer la carte mère pour qu’elle s’allume automatiquement ?

Oui, le BIOS de la carte mère prend en charge diverses fonctions de démarrage, notamment la mise sous tension et le démarrage, le démarrage planifié et la commutation à distance . Bien que la carte ne dispose pas de la broche AUTO_SW par défaut, ces fonctionnalités sont configurables via les paramètres du BIOS.
