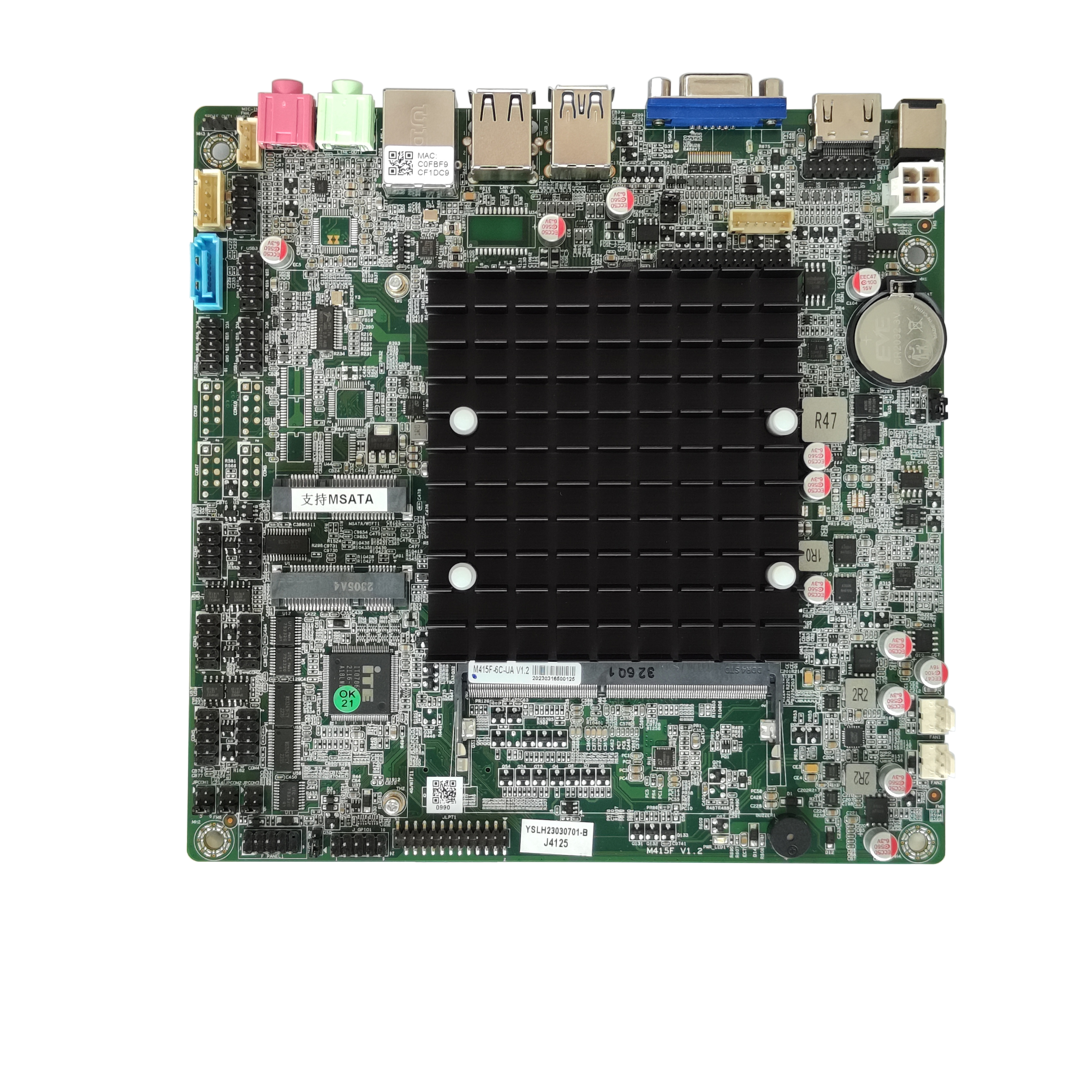

Taille de la carte mère |
170 mm (L) * 170 mm (l) * 22 mm (H) |
Processeur |
Intel Celeron J4025/J4125/N4020/N4120 , Pentium J5040/N5030 |
mémoire |
1 * emplacement mémoire SODIMM NB-DDR4, prise en charge de la mémoire 2400 MHz, basse tension 1,35 V, prise en charge maximale de 8 Go |
secteur Adaptateur |
1*DC_JACK |
Prend en charge la tension 12 V et le diamètre intérieur de la tête CC est de 2,5 mm. La consommation électrique à pleine charge de la carte principale est d'environ 30 W. Une alimentation de 12 V/4 A ou plus est recommandée |
1*DC_PWR |
Fonction d'affichage |
Contrôleur graphique Intel ® Ultra HD 600, prise en charge d'un seul affichage, copie double affichage/triple affichage, extension double affichage/triple affichage, affichage unique DOS |
1 * VGA DB15 port |
Résolution de soutien 1920*1080 @ 60Hz |
1 * port DP (facultatif) |
4K Résolution 4096/3840*2160@60Hz |
Le port VGA prend en charge les ports DP |
1 * port HDMI 2.0 |
Résolution 4K 4096/3840*2160@60Hz |
1 * broche HDMI_CON1 |
4K Résolution 4096/3840*2160@30Hz (16 broches, 2*8 broches, 2,0 mm) |
1 * broche LVDS/EDP |
Résolution de support 1920*1080 @ 60Hz (30 broches, 2*15 broches, 2,0 mm) |
1 * broche LVDS_PWR |
Broche de contrôle de tension LVDS (6 broches, 2 x 3 broches, 2,0 mm) |
1 * broche inversée |
LVDS L'interrupteur de rétroéclairage contrôle la broche (6 broches, 1*6 broches, 2,0 mm) |
LVDS ou EDP partagent un jeu de broches |
Fonction réseau |
LAN 1/2*RJ45 Port |
Cartes réseau 100 Mbit/s et Gigabit en option et prend en charge le réveil réseau et le démarrage sans disque PXE (Gigabit : réseau unique 8111H, réseau double 8111H+8111H) (100 Mbit/s : réseau simple 8106E, réseau double 8106E+8106E) |
1 * port MINI_PCIE |
Prise en charge des modules WIFI/3G/4G/Bluetooth |
Disque dur fonction |
1 * port SATA |
Interface de disque dur SATA 3.0 standard |
1 * port MSATA |
Prend en charge MSATA 3.0 |
1 * broche SATA_PWR |
La broche d'alimentation du disque dur peut fournir 5 V ou 12 V (4 broches, 1*4 broches, 2,54 mm) |
Fonction sonore |
La puce audio USB haute fidélité Cmedia HS-100B est prise en charge par défaut Décodeur audio numérique HD Realtek ALC662/660/892/897 en option, contrôleur audio hi-fi 6 canaux |
1*Port LINE_OUT |
Sortie audio prise en charge (vert) |
1 * port MIC_IN |
Prise en charge de l'entrée microphone (rouge) |
1 * broche JAMP |
L'amplificateur prend en charge la sortie double canal de haut-parleur 8 OHM 5 watts (4 broches, 1*4 broches, 2,0 mm) |
1 * broche F_AUDIO |
Pi audio standard (9 broches, 2*5 broches, 2,54 mm) |
1 * broche SPDIF_OUT |
Interface audio numérique |
Fonction USB |
2 * ports USB3.0 |
Port USB3.0 standard arrière |
2 ports USB 2.0. |
Interface USB 2.0 standard à l'arrière |
1 * broche F_USB1 |
Broches USB2.0 avant, un ensemble de 2 * USB2.0 (9 broches, 2 * 5 broches, 2,54 mm) |
1 * broche F_USB2 |
Broches USB2.0 avant, un ensemble de 2 * USB2.0 (9 broches, 2 * 5 broches, 2,54 mm) |
1 * broche F_USB3 |
Broches USB2.0 avant, un ensemble de 2 * USB2.0 (9 broches, 2 * 5 broches, 2,54 mm) |
Lorsque la carte mère est une carte son USB, la broche F_USB1 2/4/6/8/10 n'a aucun signal |
Fonction de commutation |
1 * broche F_PANEL |
Interrupteur, indicateur d'alimentation, indicateur de disque dur, broche de redémarrage (9 broches, 2*5 broches, 2,54 mm) |
1 * broche AUTO-SW |
Prend en charge le contrôle matériel pour allumer et allumer (3 broches, 1*3 broches, 2,0 mm) |
Autres E/S |
10 * broche COM |
Port série, prend en charge RS232 par défaut, COM1/3/4 en option RS232/RS422/RS485 (9 broches, 2 x 5 broches, 2,54 mm). |
1 * JPCOM1/2/3 broches |
Peut contrôler la tension de la neuvième broche COM1/2/3 0 V/5 V/12 V. (6 broches, 2*3 broches, 2,0 mm) |
1 * broche JLPT1 |
Port parallèle, broche d'interface d'impression standard (25 broches, 2*13 broches, 2,0 mm) |
1 * emplacement pour carte SIM |
Prise en charge de la carte SIM, la carte SIM est requise pour la 3G/4G |
1 * broche CLR_CMOS |
Broches de réinitialisation et de décharge de la carte mère (3 broches, 1*3 broches, 2,54 mm) |
1 * broche VENTILATEUR1 |
Les broches du ventilateur du processeur ne prennent pas en charge le contrôle de la température (3 broches, 1*3 broches, 2,54 mm) |
1 * broche VENTILATEUR2 |
Les broches du ventilateur du système ne prennent pas en charge le contrôle de la température (3 broches, 1*3 broches, 2,54 mm) |
1 * broche J_GPIO |
Broche de contrôle GPIO (10 broches, 2 x 5 broches, 2,54 mm). |
Environnement opérationnel |
Température de fonctionnement ：-10 ℃ ~ 60 ℃； Humidité de fonctionnement ： 5 % ~ 95 % d'humidité relative, sans condensation |
BIOS |
AMI BIOS, prise en charge du démarrage à la mise sous tension, du démarrage programmé, de la machine de commutation à distance intelligente identification |
Chien de garde |
Programmation de surveillance, prise en charge de la fonction de réinitialisation matérielle (256 niveaux, 0 ~ 255 secondes ) |
Système opérateur |
Compatible avec Windows 11, Windows 10, Linux, etc. |
