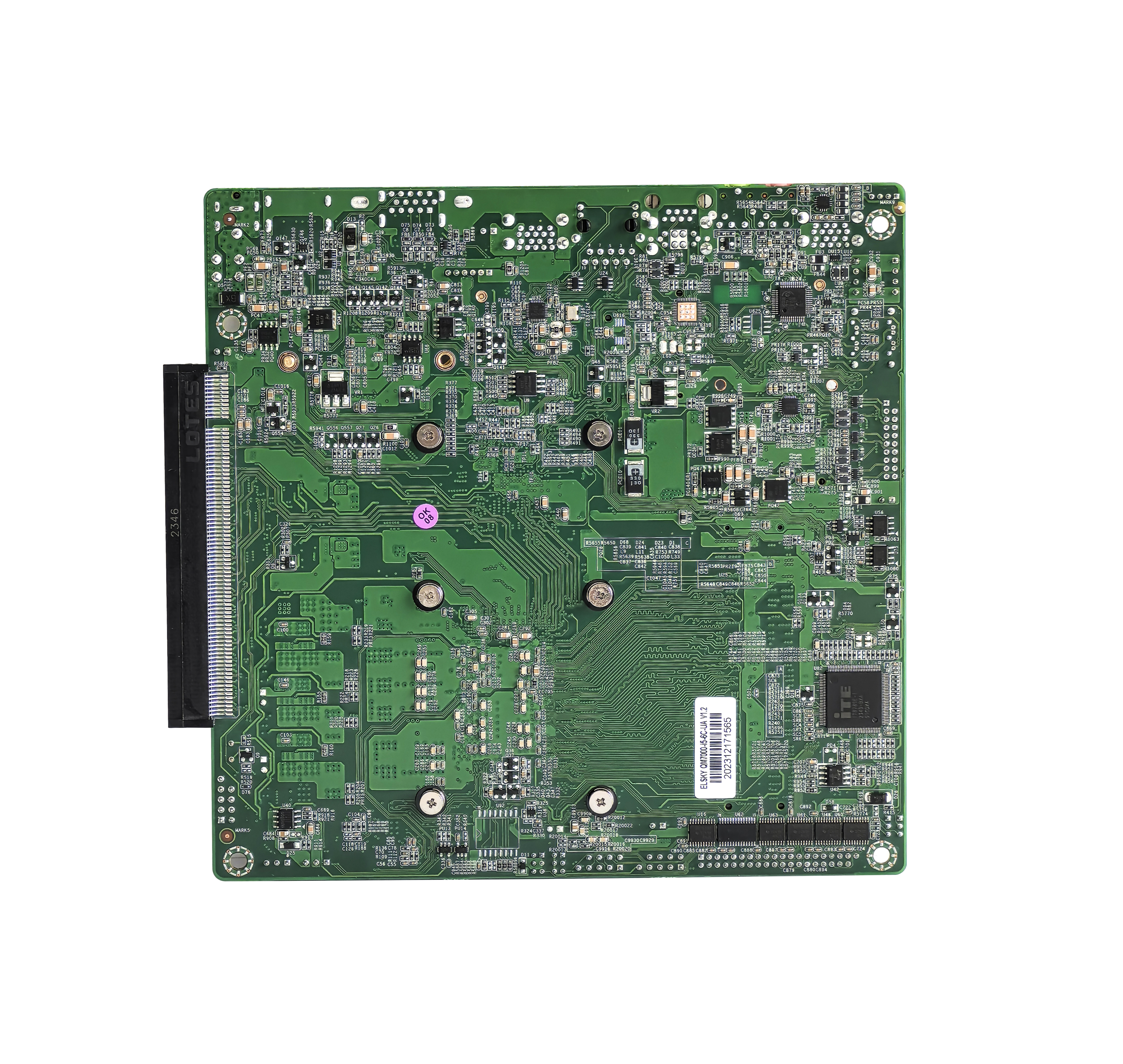

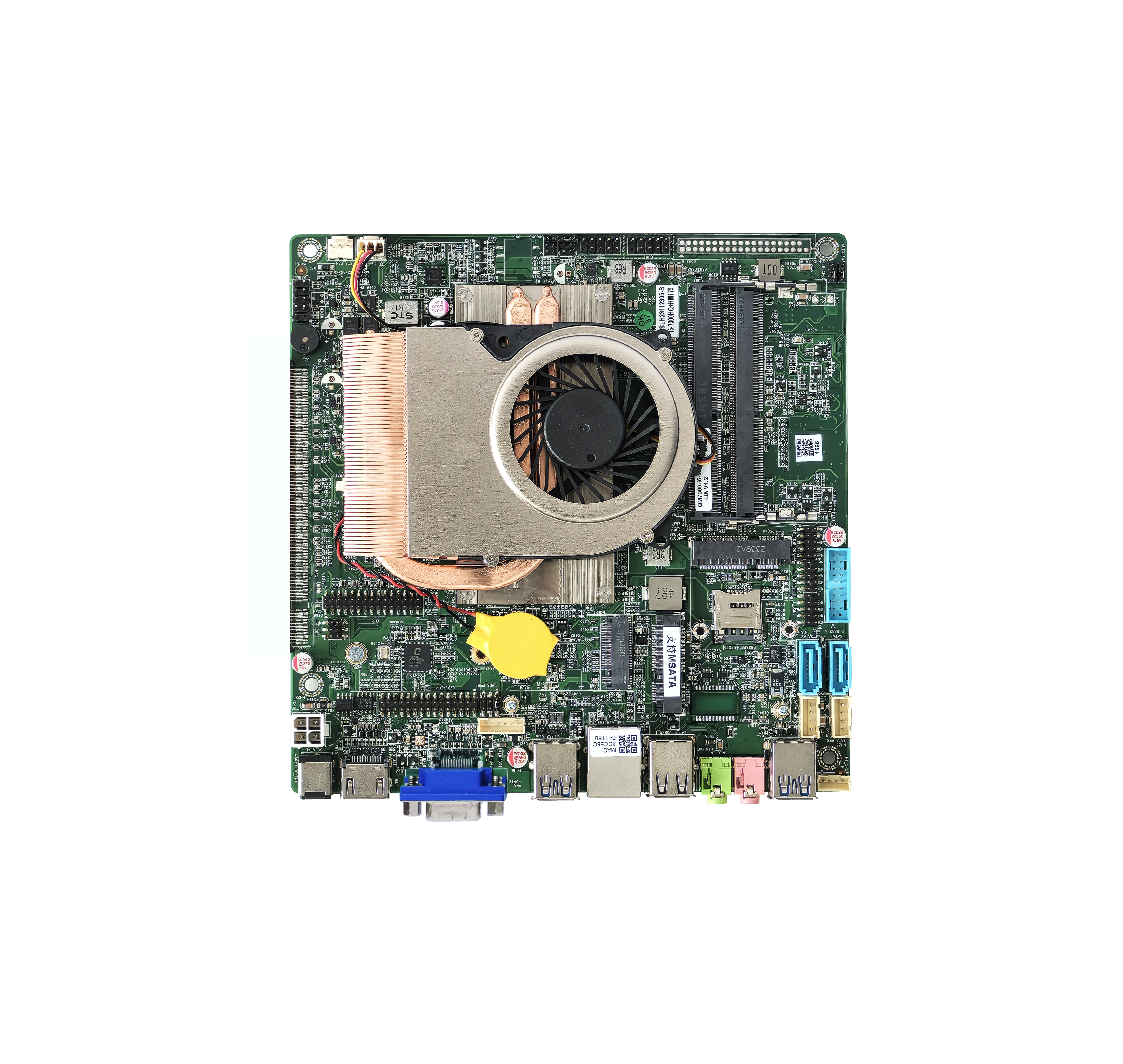

Carte mère Mini itx avec Intel 6ème 7ème génération 2 * HD-MI 4K LVDS 2K affichage VGA en option 6COM 2LAN 6USB etc.

Processeur

Processeur

Fréquence principale

Turbo

Processeur (W)

6 génération I5

Intel

cœur

6300QG

Quadcœur  2,3G

3.2G

45

6 génération I7

Intel

cœur

6700HQ

Quadcœur  2,6G

3,5G

45

7 génération I5

Intel

cœur

7300QG

Quadcœur  2,5G

3,5G

45

7génération I7

Intel

cœur

7700QG

Quadcœur  2,8G

3,8G

45

Taille

170mm*170mm

Processeur

Supporte Skylake 6ème génération, Kabylake 7ème série HQ i5, i7

jeu de puces

Skylake、 Jeu de puces Kabylake  haute vitesse

alimentation

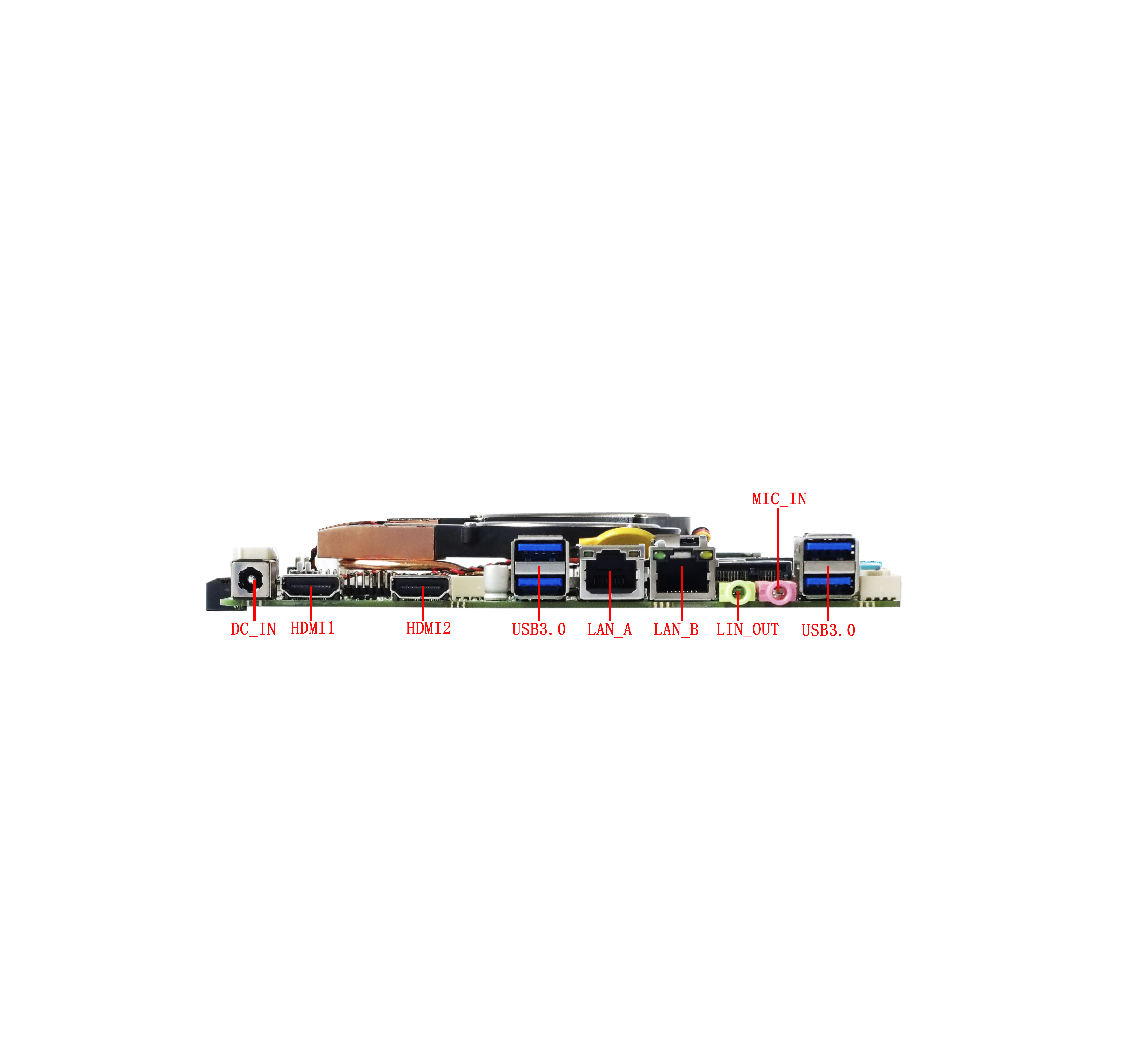

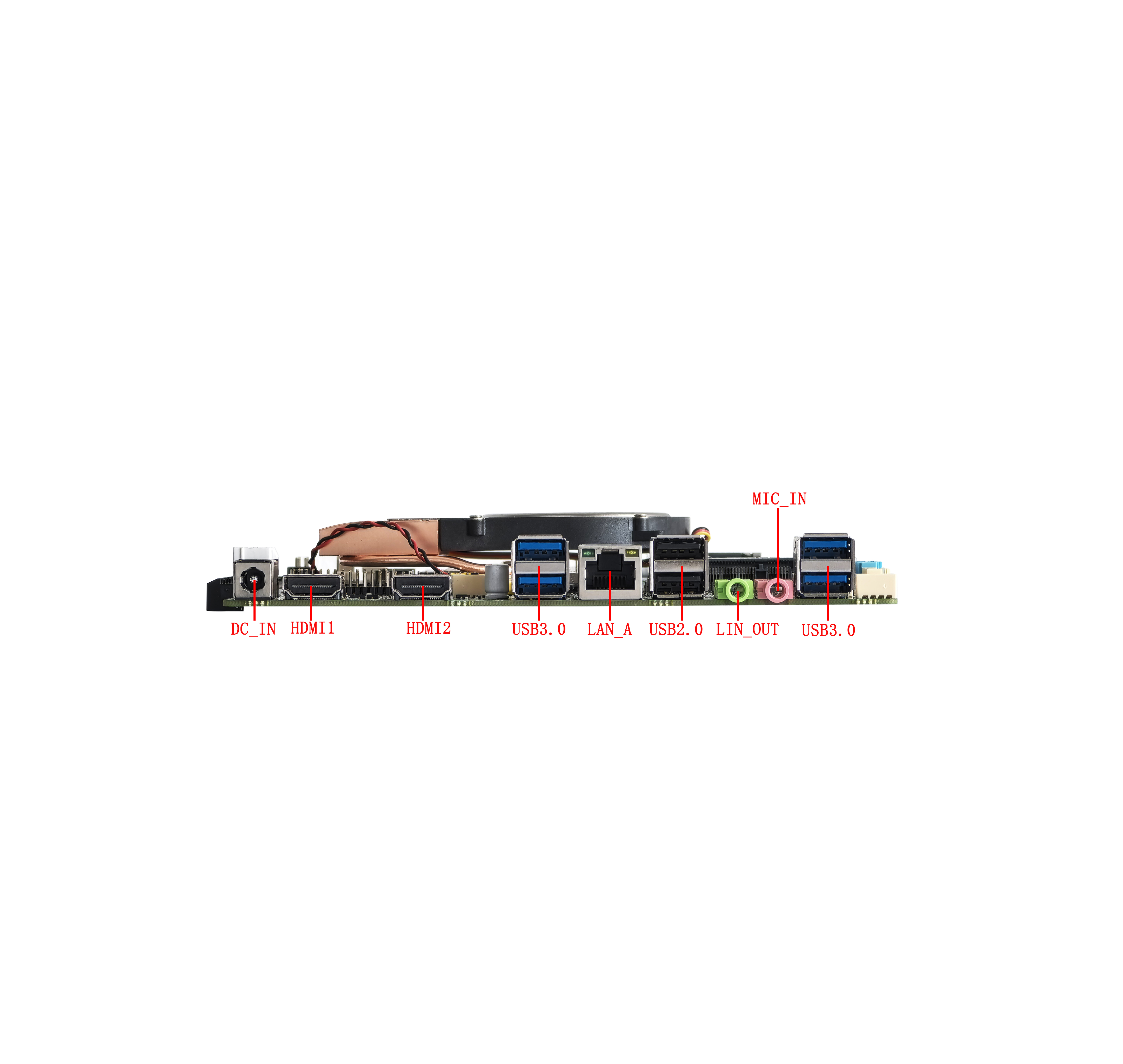

1*DC_IN

Le diamètre intérieur de la tête DC est de 2,5 mm et prend en charge 12 V/19 V.

La consommation électrique de la carte mère est d'environ 70 W à pleine charge, et il est recommandé d'utiliser une alimentation de 12 V 7 A ou plus.

1 * DC_ATX (4 broches)

BÉLIER

2 * SODIMM

Mémoire NB-DDR4, prise en charge de la mémoire 2133/2400MHZ, prise en charge maximale de 32G

Fonctionnalités réseau

1 * réseau local

Port Ethernet Gigabit Realtek 8111H, prise en charge Wake on LAN, fonction PXE

1*MINI_PCIE

Prise en charge des modules WIFI/3G/4G/Bluetooth

Fonction d'affichage

Carte graphique Intel HD Graphics 530/630 Super-core, prise en charge d'un affichage unique, copie double affichage/triple affichage, extension double affichage/triple affichage, affichage unique sous DOS

1 * VGA DB15

Résolution de soutien 1920*1080 @ 60HZ

1 * HDMI1 1.4

Prise en charge de la résolution 4K  4096/3840*2160@30Hz

1 * HDMI2 1.4

Prise en charge de la résolution 4K  4096/3840*2160@30Hz

1*EDP1

Prise en charge de la résolution 4K  4096/3840*2160@30Hz             (30 broches, 2*15 broches, 2,0 mm)

1 * LVDS/EDP2

Résolution de support 1920*1080 @ 60HZ                      (30 broches, 2*15 broches, 2,0 mm)

LVDS est pris en charge par défaut, EDP2 est facultatif, broches partagées, EDP2 prend en charge 4K

1*LVDS_PWR

Broche de contrôle de tension de fonctionnement LVDS/EDP2                         (6 broches, 2*3 broches, 2.0mm)

1 * INVERSER

Broche de contrôle du rétroéclairage LVDS/EDP                             (6 broches, 1*6 broches, 2,0 mm)

USB

4 * USB3.0

post-standard USB3.0

2 * USB2.0

USB 2.0 post-standard  (2 * LAN, la carte mère n'a pas cette interface)

1*F_USB1

Broche USB2.0 avant, un jeu contient 2 * USB2.0                 (9 broches, 2 * 5 broches, 2,0 mm)

1*F_USB3

Broche USB2.0 avant, un jeu contient 2 * USB2.0                   (9 broches, 2 * 5 broches, 2,0 mm)

1*F_USB3_A

Broche USB3.0 avant, un jeu contient 2 * USB3.0                (19 broches, 2 * 10 broches, 2,0 mm)

Fonction sonore

Décodeur audio numérique Realtek ALC660/662/892 HD intégré, contrôleur audio haute fidélité 6 canaux

1*LINE_OUT

Prise en charge de la sortie audio (vert)

1*MIC_IN

Prise en charge de l'entrée microphone (rouge)

1*INT_SPK

Prise en charge de la sortie de haut-parleur 8 ohms 5 watts (amplificateur de puissance)                         (4 broches, 1 * 4 broches, 2,0 mm)

1*F_AUDIO

Broche audio standard                                       (9 broches, 2 x 5 broches, 2,0 mm).

Fonction disque dur

1*M.2

M.2 2280/2242 en option, protocole SATA par défaut, protocole NVME (PCIE) en option

1 * MSATA

Supporte le disque MINI_SATA, supporte MSATA 3.0

1 * SATA1

Supporte le disque MINI_SATA, supporte MSATA 3.0

1 * SATA2

Supporte le disque MINI_SATA, supporte MSATA 3.0

2*SATA_PWR

Broches d'alimentation du disque dur, qui peuvent être alimentées en 5V ou 12V.                  (4 broches, 1*4 broches, 2,54 mm)

Fonction de commutation

1*F_PANEL

Interrupteur, voyant d'alimentation, voyant du disque dur, broche de redémarrage                  (9 broches, 2 x 5 broches, 2,54 mm)

1*AUTO_SW

Broche de mise sous tension de contrôle matériel                               (3 broches, 1 x 3 broches, 2,0 mm)

Autres  E/S

1*COM1

Prise en charge de la norme RS232/RS422/RS485 en option (réglage du BIOS)      (9 broches, 2 x 5 broches, 2,54 mm)

1*COM2

Prend uniquement en charge les normes  RS232                                     (9 broches, 2 x 5 broches, 2,54 mm).

1*COM3~6

Prend uniquement en charge les normes  RS232                                   (39 broches, 2 x 20 broches, 2,0 mm).

1*JCOM1/2

COM1/2  broche 9 est réglée sur 0 V/5 V/12 V                    (6 broches, 2 x 3 broches, 2,0 mm).

1*CARTE_SIM

Prise en charge de la carte SIM, la carte SIM est requise lors de l'utilisation de la 3G/4G

1 * CLR_CMOS

Broches de réinitialisation et de décharge de la carte mère                                  (3 broches, 1 x 3 broches, 2,0 mm).

1 * VENTILATEUR1

Broche du ventilateur                                           (3 broches, 1 x 3 broches, 2,54 mm).

1*SYS_FAN

Broche du ventilateur du système                                       (3 broches, 1 x 3 broches, 2,54 mm)

1*GPIO_CN

GPIO  Broche de contrôle                                    (10 broches, 2 x 5 broches, 2,0 mm).

1 * PCI-E 16X

En option avec interface PCI-E standard, peut être connecté à une carte graphique indépendante

Environnement opérationnel

Température de fonctionnement : -20 ℃ ~ 60 ℃ ; Humidité de fonctionnement : 5 % à 95 % d'humidité relative, sans condensation

BIOS

AMI BIOS, prend en charge le démarrage à la mise sous tension, le démarrage par synchronisation, l'identification intelligente de la machine de commutation à distance

Chien de garde

Programmation de surveillance, prise en charge de la fonction de réinitialisation matérielle (256 niveaux, 0 ~ 255 secondes)

système opérateur

Prend en charge Windows 10, Windows 8, Windows 7, LINUX, etc.
