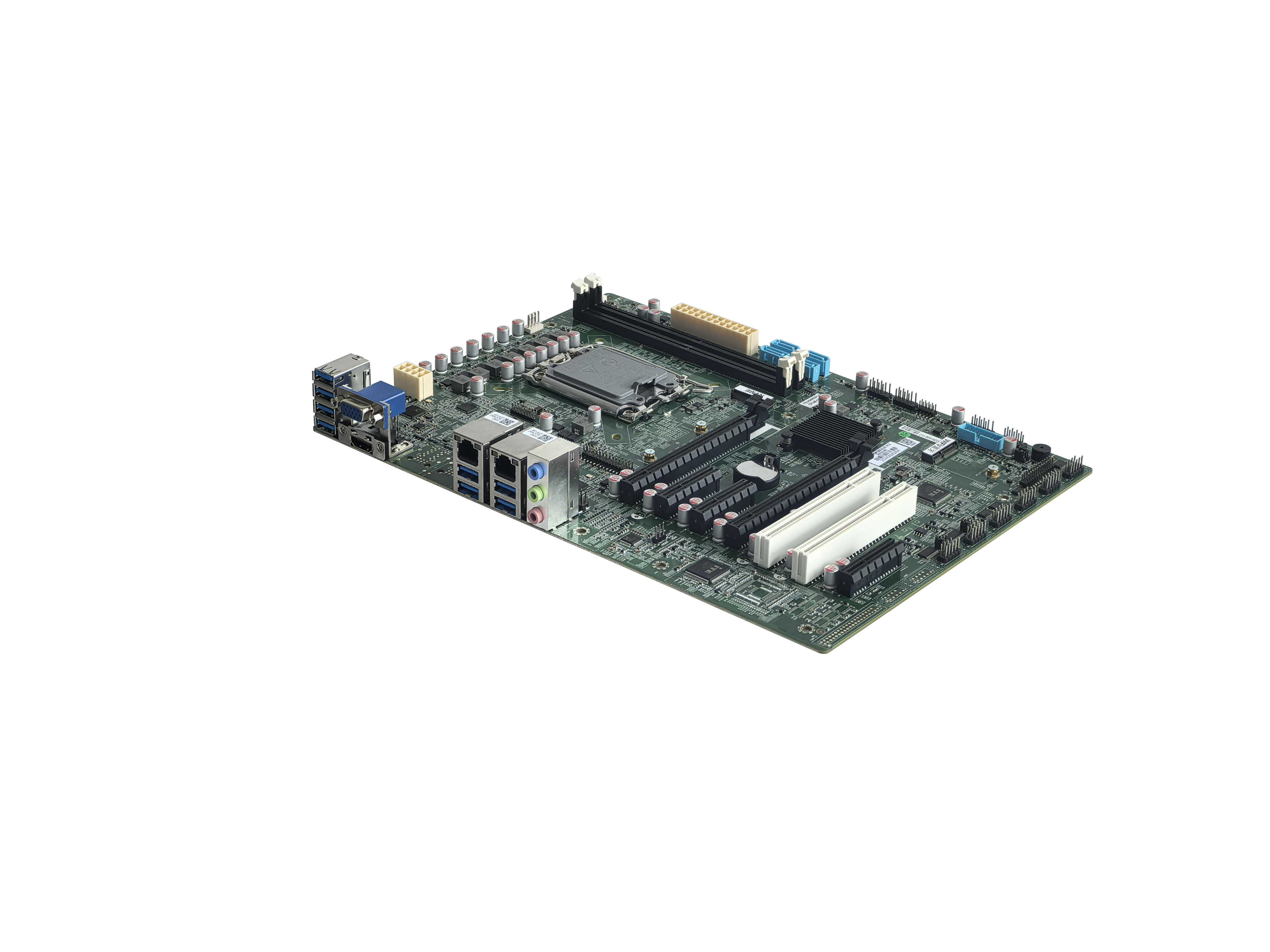

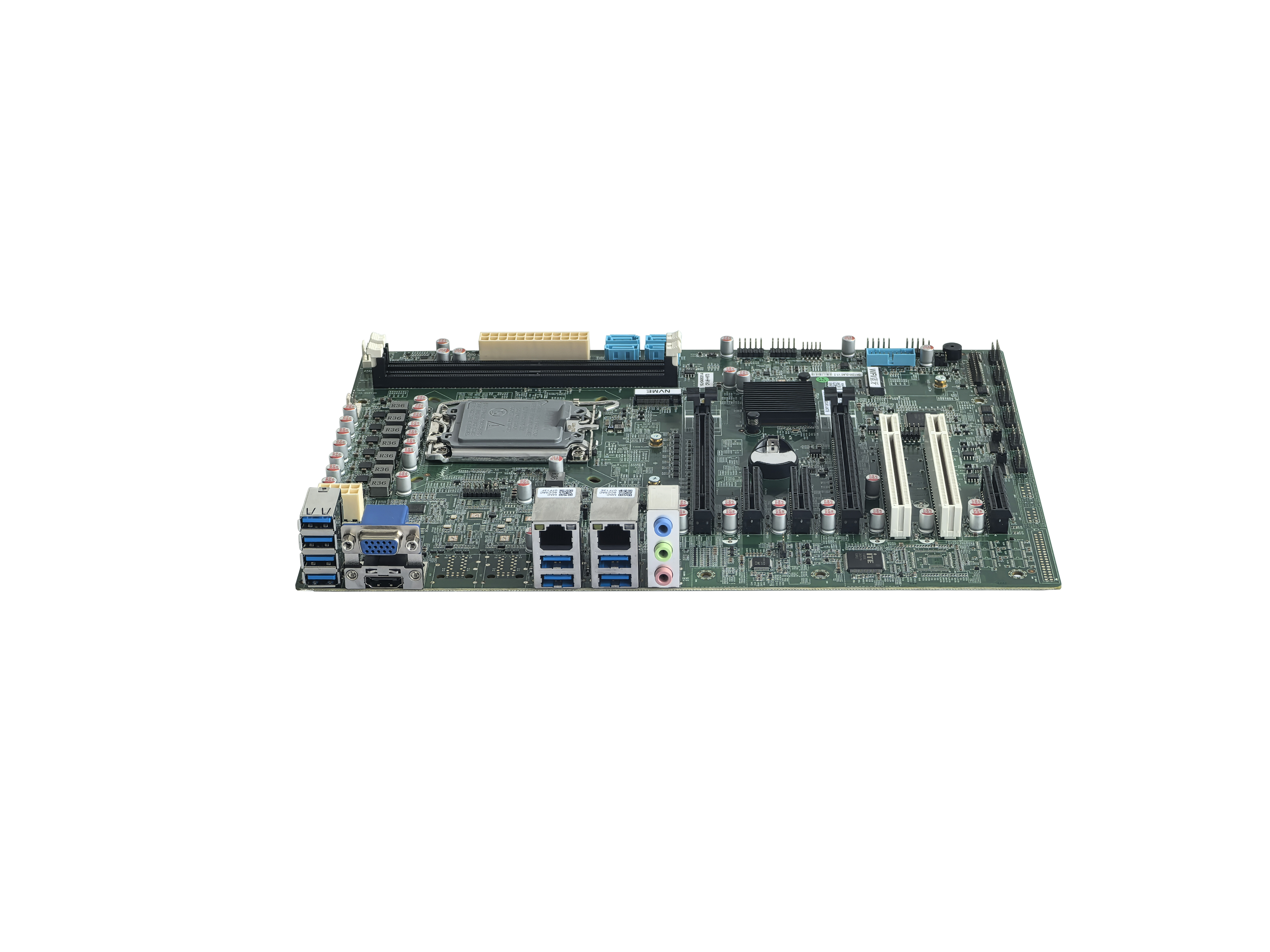

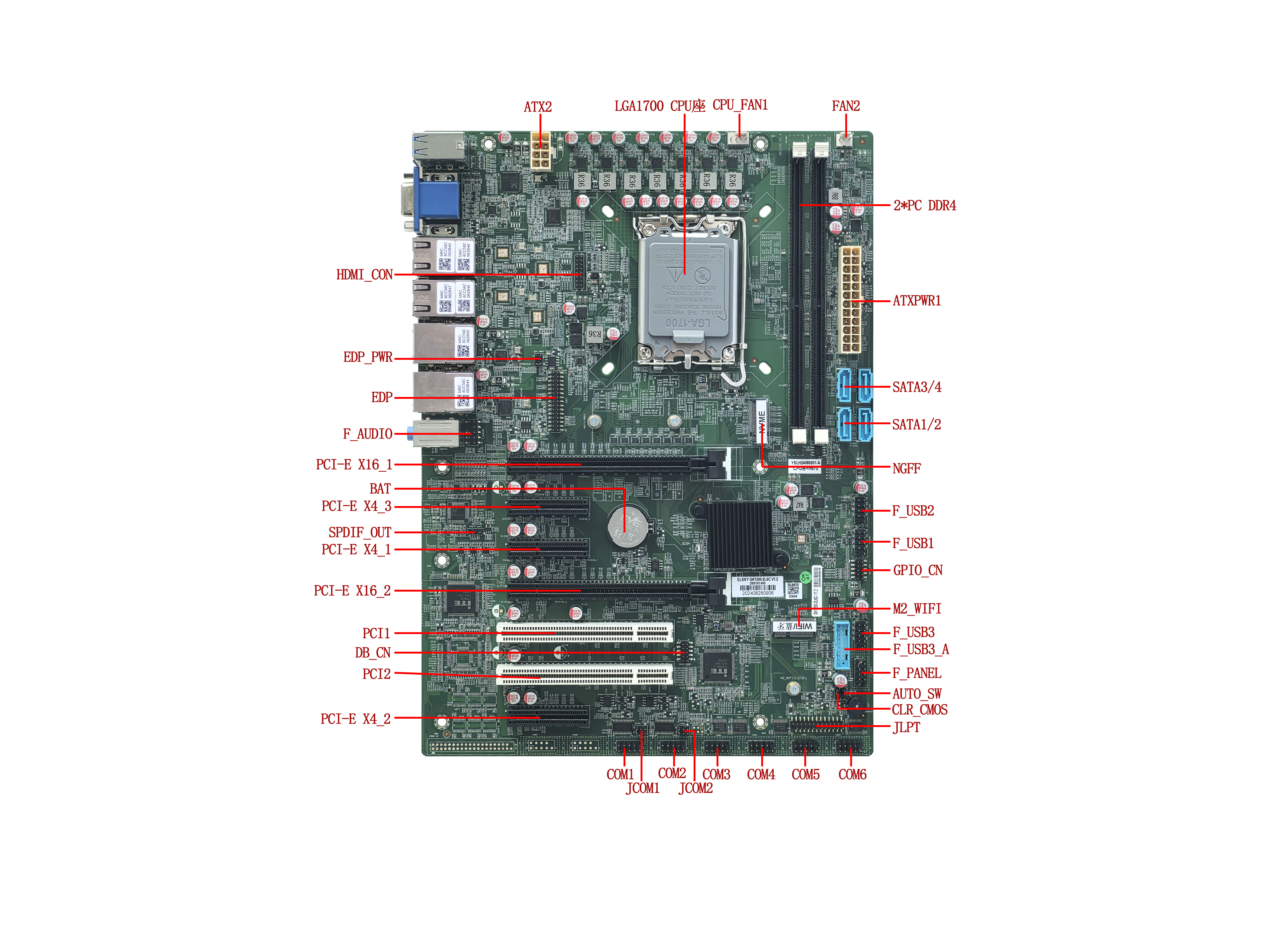

Taille de la carte mère |
305 mm (L) * 220 mm (l) * 42 mm (H) |
Processeur |
Prend en charge Alder Lake 12e génération i3-12300, i5-12400, i7-12700, i9-12900, etc. |
Prend en charge Raptor Lake 13e génération i3-13100, i5-13400, i7-13700, i9-13900, etc. |
Prend en charge Raptor Lake 14e génération i3-14100, i5-14400, i7-14700, i9-14900, etc. |
Jeu de puces |
Jeu de puces Intel H670 |
Pouvoir Fournir |
1*24 broches ATXPWR1 |
Alimentation de bureau standard La consommation d'énergie turbo maximale du processeur est d'environ 219 W. Il est recommandé d'utiliser une alimentation de plus de 500W. |
1*8 broches ATX2 |
BÉLIER |
2 * emplacement DIMM |
Mémoire PC-DDR4, prenant en charge la mémoire avec des fréquences de 2133/2400/2666/2933/3200 MHz, avec une prise en charge maximale de 64 Go. |
Fonction réseau |

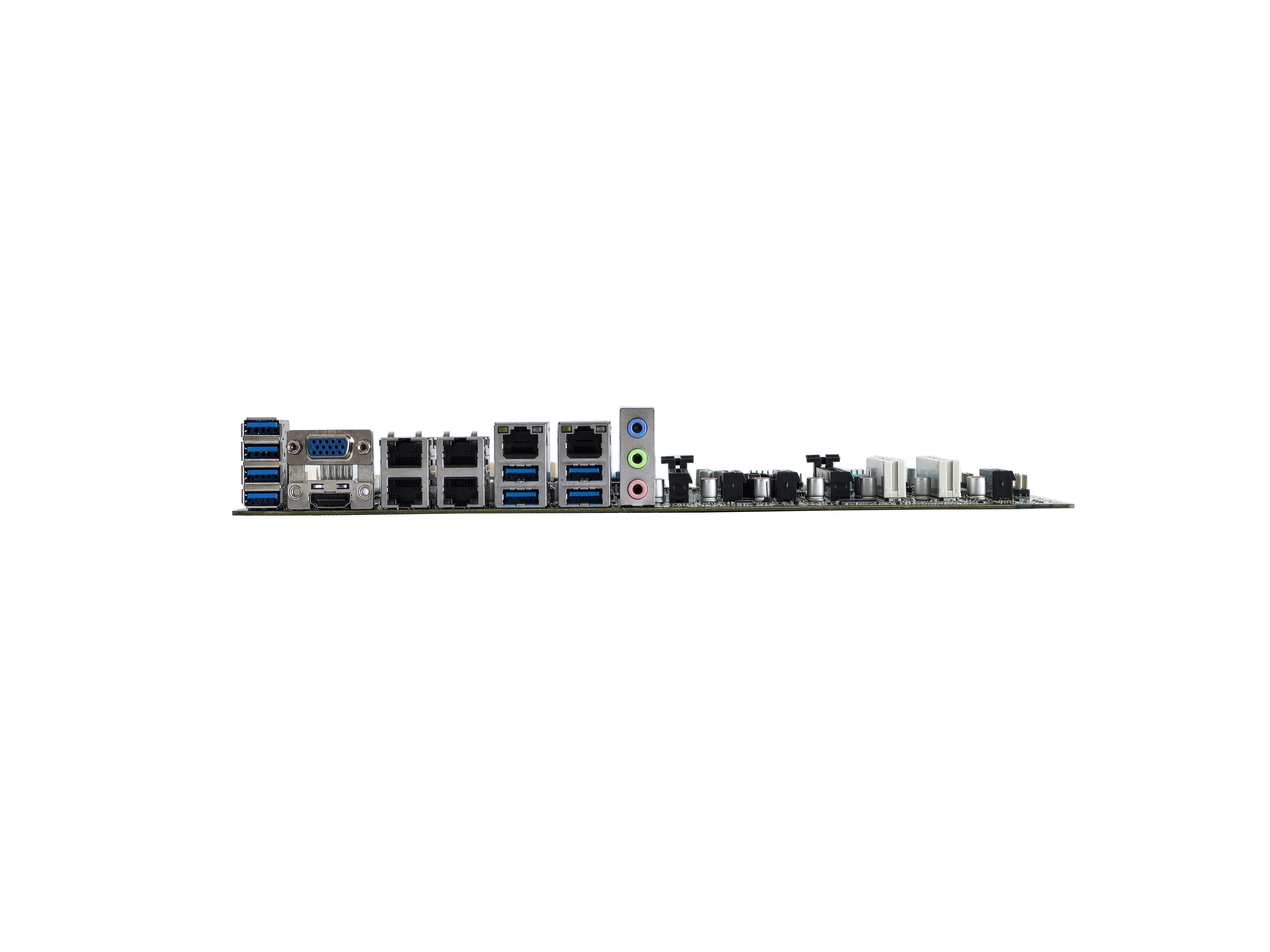

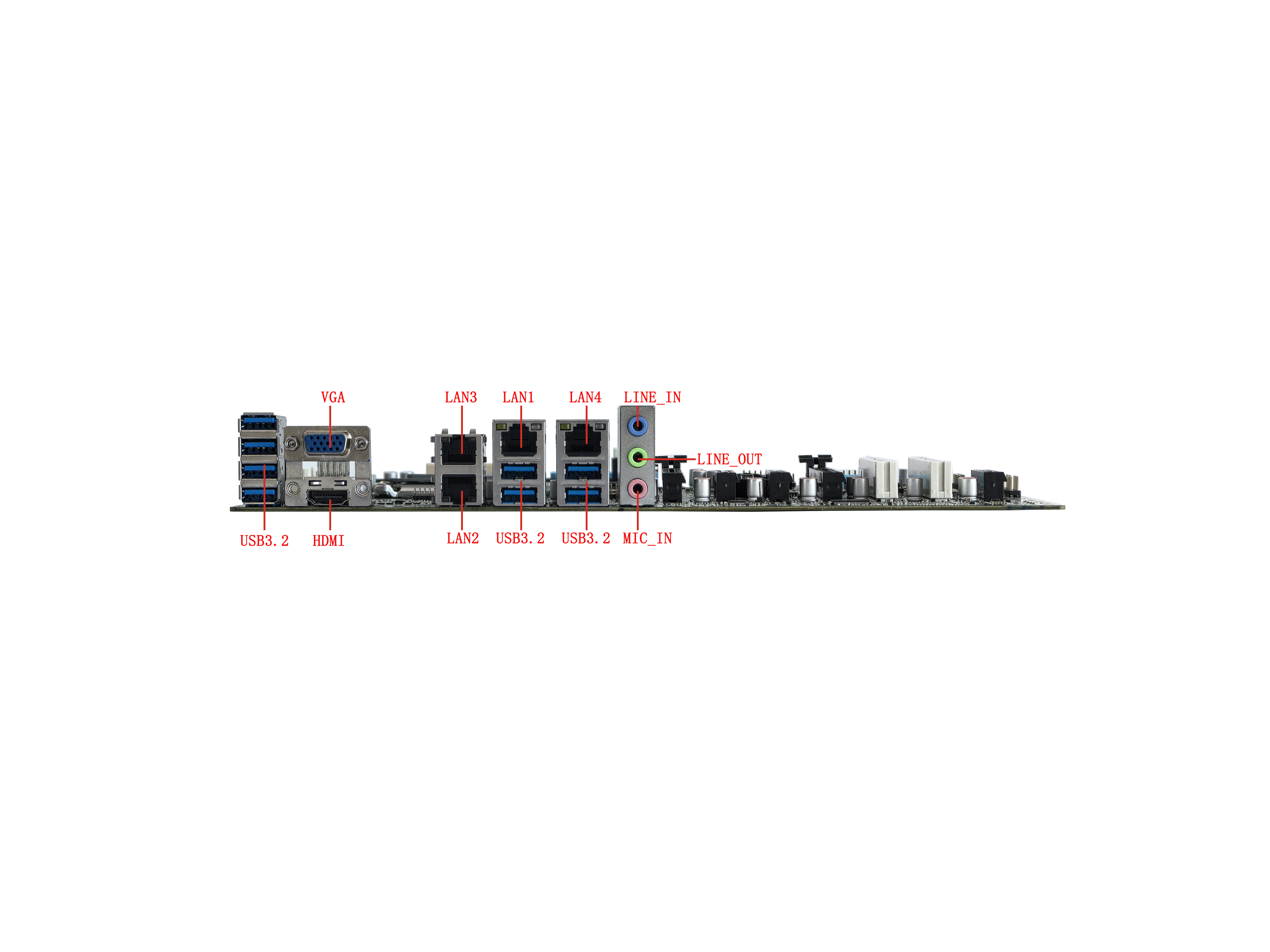

LAN 2/4/6* Interface |
Six ports réseau : par défaut, il prend en charge 1 carte réseau Intel I219V + 5 cartes réseau Gigabit Ethernet Intel I226-V.
Quatre ports réseau : il prend en charge 1 carte réseau Intel I219V + 3 cartes réseau Intel I226-V Gigabit Ethernet.

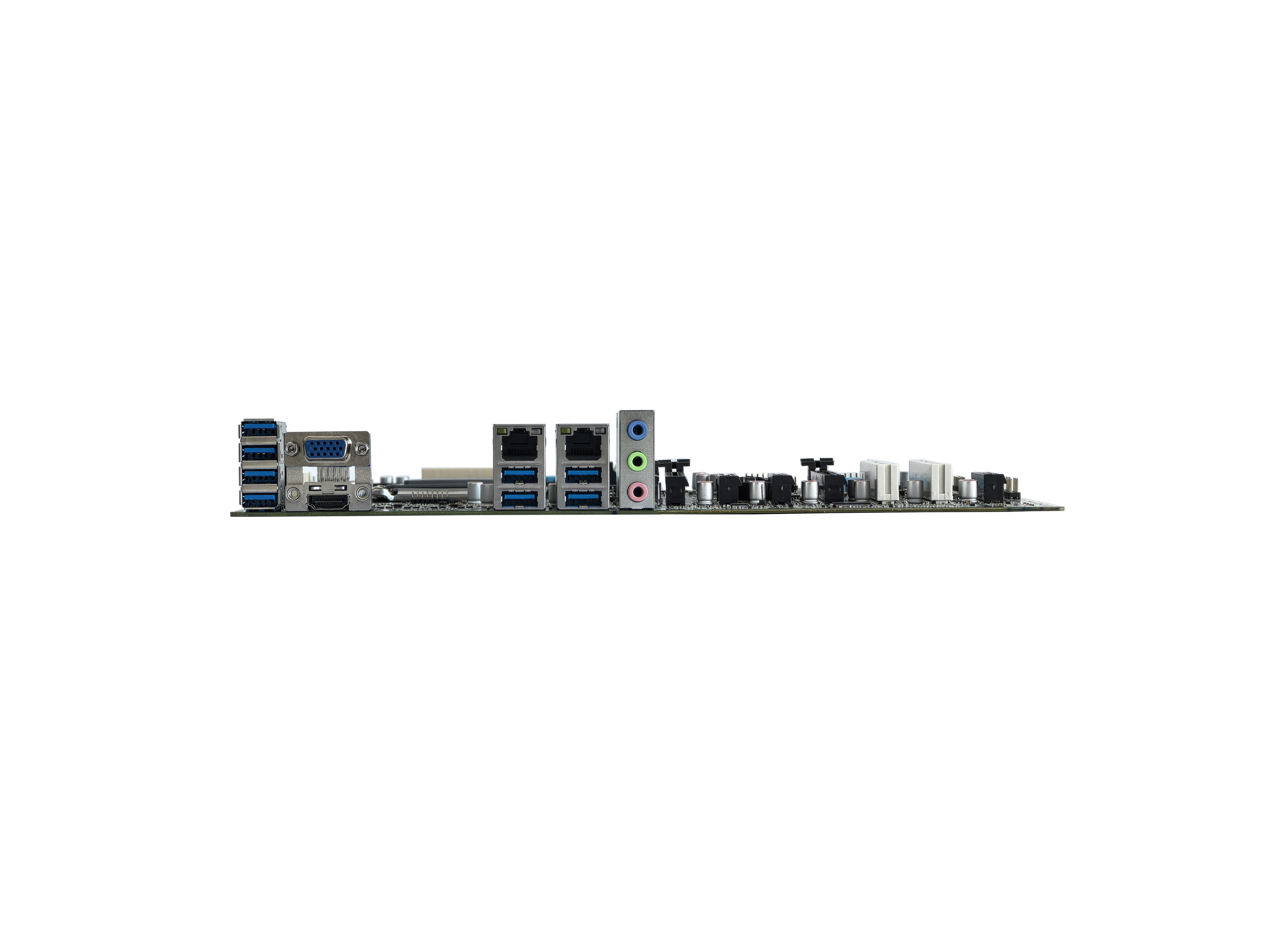

Ports double réseau : il prend en charge les cartes réseau Gigabit Ethernet 1Intel I219V + 1Intel I226-V. Il prend en charge les fonctions Wake-on-LAN et PXE. |
1 * interface M2-WIFI |
Avec le signal PCIE3.0, il prend en charge un module Bluetooth WiFi M.2 2230 avec une interface Key-E. |
Fonction d'affichage |
Intel UHD Graphics 730/770 ; il prend en charge la duplication d'un seul affichage, double affichage/triple affichage/quad-affichage et l'extension double affichage/triple affichage/quad-affichage. |
1 * interface HDMI 2.0 |
Il prend en charge une résolution 4K de 4096/3840*2160@60Hz |
1 * broche HDMI_CON |
Il prend en charge une résolution 4K de 4096/3840*2160@60Hz (16 broches, 2*8 broches, 2,0 mm) |
1 * interface VGA DB15 |
Il prend en charge une résolution de 1920*1080@60Hz |
1 * broche EDP |
Il prend en charge une résolution 4K de 4096/3840*2160@60Hz (30 broches, 2 x 15 broches, 2,0 mm). |
1 * broche EDP_PWR |
En-tête de broche de contrôle de tension EDP. (6 broches, 2*3 broches, 2,0 mm) |
EDP utilise un câble écran EDP-C (câble écran 30 broches avec rétroéclairage intégré). |
2 * interfaces PCI-E X16 |
Avec le signal PCIE4.0, une interface PCI-E X16 en option peut être utilisée pour connecter une carte graphique indépendante (PCI-E avec signal X8). |
3 * interfaces PCI-E X4 |
Avec le signal PCIE4.0, une interface PCI-E X4 en option peut être utilisée pour connecter une carte graphique indépendante. |
Lorsqu'une carte graphique indépendante est connectée par défaut, il n'y a pas d'affichage sur l'interface d'affichage côté carte mère ; Le BIOS peut être modifié pour prendre en charge l'affichage synchrone de la carte graphique indépendante et du côté de la carte mère. |
USB Fonction |
8 * interfaces USB3.2 |
Interfaces arrière USB3.2 Gen1 standard, avec une bande passante de transmission maximale de 5 Gbit/s |
1 * broche F_USB3_A |
Embase à broches USB3.2 Gen1 avant, avec un groupe ayant 2USB3.2 (20 broches, 2 x 10 broches, 2,0 mm) |
1 * broche F_USB1 |
En-tête de broche USB2.0 avant, avec un groupe ayant 2USB2.0 (9 broches, 2*5 broches, 2,54 mm) |
1 * broche F_USB2 |
En-tête de broche USB2.0 avant, avec un groupe ayant 2USB2.0 (9 broches, 2*5 broches, 2,54 mm) |
1 * broche F_USB3 |
En-tête de broche USB2.0 avant, avec un groupe ayant 2USB2.0 (9 broches, 2*5 broches, 2,54 mm) |
Fonction sonore |
Intégré au décodeur audio numérique Realtek ALC897 HD, un contrôleur audio haute fidélité à 6 canaux |
1* LINE_INInterface |
prend en charge l'entrée ligne (bleu) |
1 * interface LINE_OUT |
prend en charge la sortie audio (vert) |
1 * interface MIC_IN |
prend en charge l'entrée microphone (rouge) |
1 * broche F_AUDIO |
En-tête de broche audio standard (9 broches, 2*5 broches, 2,54 mm) |
Fonction disque dur |
1 * NGFF (M.2) Interface |
Avec le signal PCIE3.0, il prend en charge un disque dur M.2 2280 avec une interface Key-M par défaut, et un disque dur M.2 2242 est facultatif ; Par défaut, il prend en charge le protocole NVME (PCIE), et le matériel peut être modifié pour prendre en charge la coexistence du protocole SATA et du protocole PCIE |
1 * interface SATA1/2/3/4 |
Interfaces de disque dur SATA standard, prenant en charge SATA 3.0 |
Si l'interface NGFF (M.2) de la carte mère est modifiée matériellement pour prendre en charge la coexistence du protocole PCIE et du protocole SATA, il n'y aura aucun signal sur l'interface SATA2 après la modification. |
Fonction de commutation |
1 * broche F_PANEL |
Interrupteur, voyant d'alimentation, voyant du disque dur, broche de redémarrage (9 broches, 2 * 5 broches, 2,54 mm) |
1 * broche AUTO_SW |
Broche de mise sous tension de contrôle matériel (3 broches, 1 x 3 broches, 2,0 mm) |
Autres E/S |
2 * interfaces PCI |
Emplacements PCI standard, qui peuvent être utilisés pour connecter des périphériques PCI |
1 * COM1/2 broches |
Il prend en charge l'option du standard RS232/RS485 (définie dans le BIOS) (9 broches, 2*5 broches, 2,54 mm) |
1 * broche JCOM1 |
Contrôle la tension de la 9ème broche de COM3, avec des options de 0 V/5 V/12 V (6 broches, 2 x 3 broches, 2,0 mm). |
1 * broche JCOM2 |
Contrôle la tension de la 9ème broche de COM4, avec des options de 0V/5V/12V (6 broches, 2*3 broches, 2,0 mm) |
1 * COM3/4/5/6/7/8 broches |
Ports série, qui prennent en charge RS232 par défaut. (9 broches, 2*5 broches, 2,54 mm) |
1 * COM9 ~ 12 broches |
Ports série, qui prennent en charge RS232 par défaut. (39 broches, 2 x 20 broches, 2,0 mm). |
Tous les ports série peuvent être modifiés matériellement pour prendre en charge TTL. |
1 * ventilateur 1 broche |
Connecteur de broche de ventilateur CPU, prenant en charge le contrôle de la température (4 broches, 1 x 4 broches, 2,54 mm). |
1 * ventilateur 2 broches |
En-tête de broche du ventilateur du système, ne prenant pas en charge le contrôle de la température (3 broches, 1*3 broches, 2,54 mm) |
1 * broche CLR_CMOS |
En-tête de broche de réinitialisation et de décharge de la carte mère (3 broches, 1 x 3 broches, 2,0 mm) |
1 * broche GPIO_CN |
GPIO En-tête de broche de contrôle (10 broches, 2 x 5 broches, 2,0 mm) |
1 * broche JLPT |
Port parallèle, en-tête de broche de port d'imprimante standard (25 broches, 2 x 13 broches, 2,0 mm) |
Environnement opérationnel |
Température de fonctionnement : -10 ℃ ~ 60 ℃ ; Humidité de travail : 5 % ~ 95 % d'humidité relative, pas de condensation |
BIOS |
AMI BIOS, prend en charge la mise sous tension, la mise sous tension programmée et l'identification intelligente des appareils marche/arrêt à distance |
Chien de garde |
Programmation du chien de garde (niveau 256, 0 ~ 255 secondes) |
Système d'exploitation |
Compatible avec Windows 11, Windows 10, LINUX, etc. |
