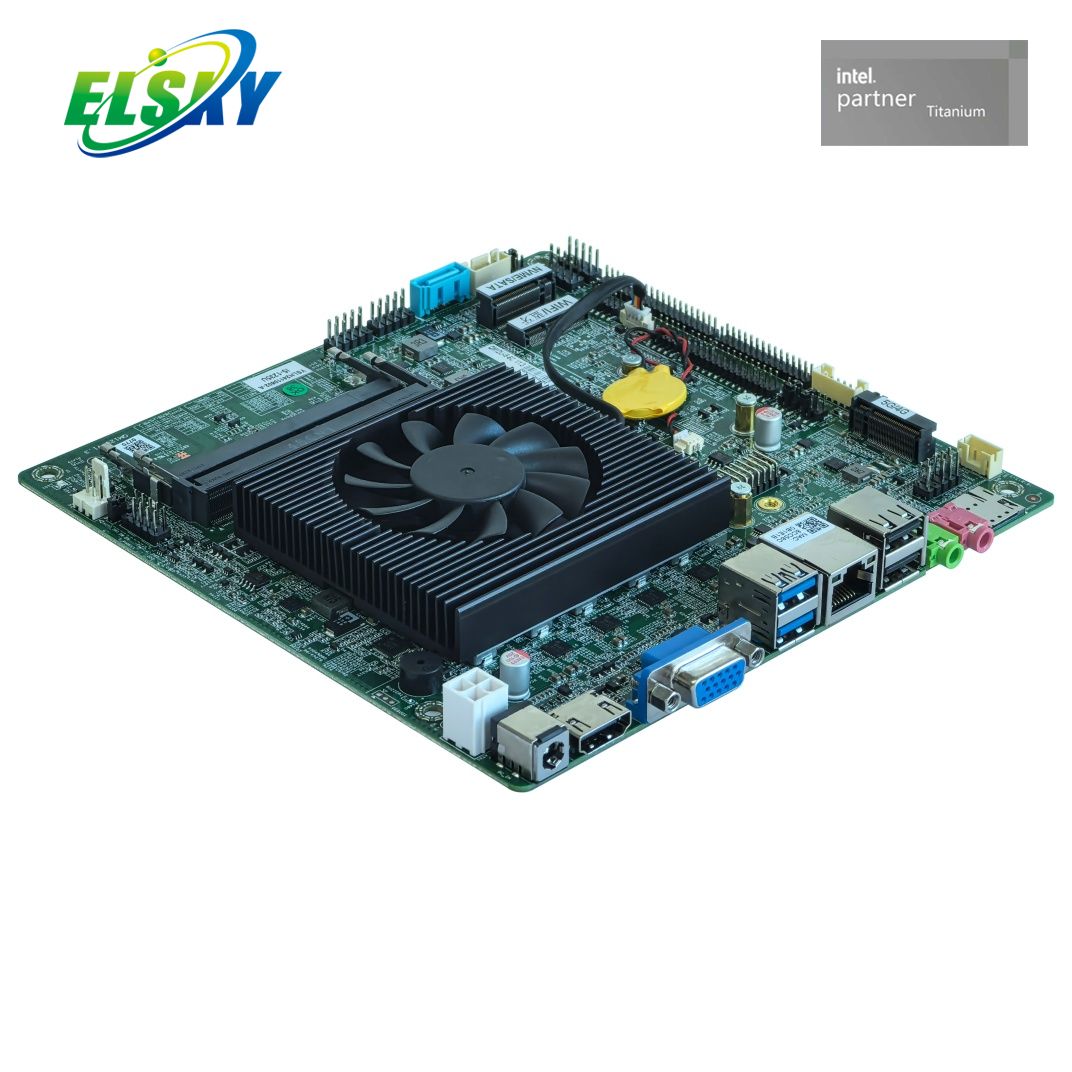

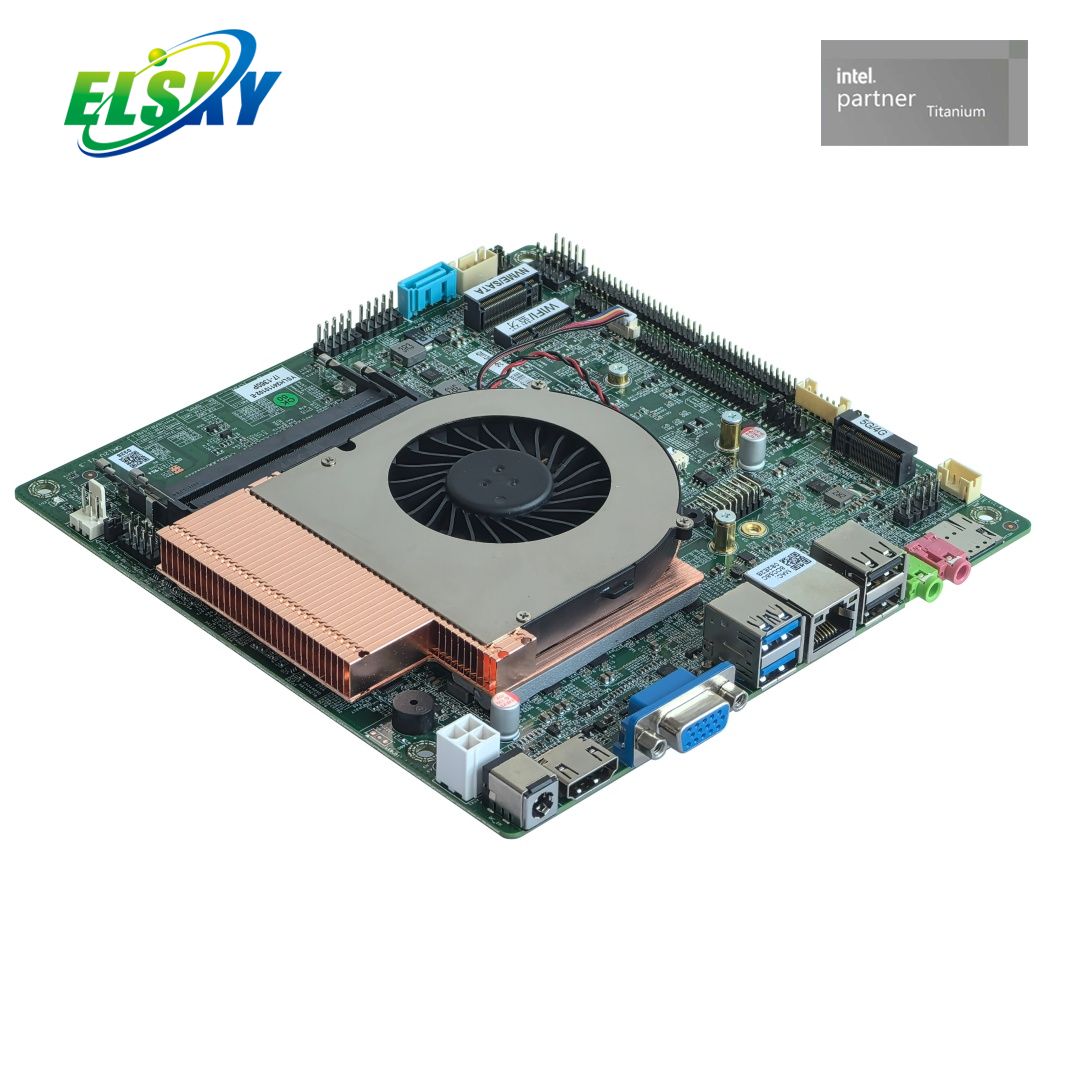

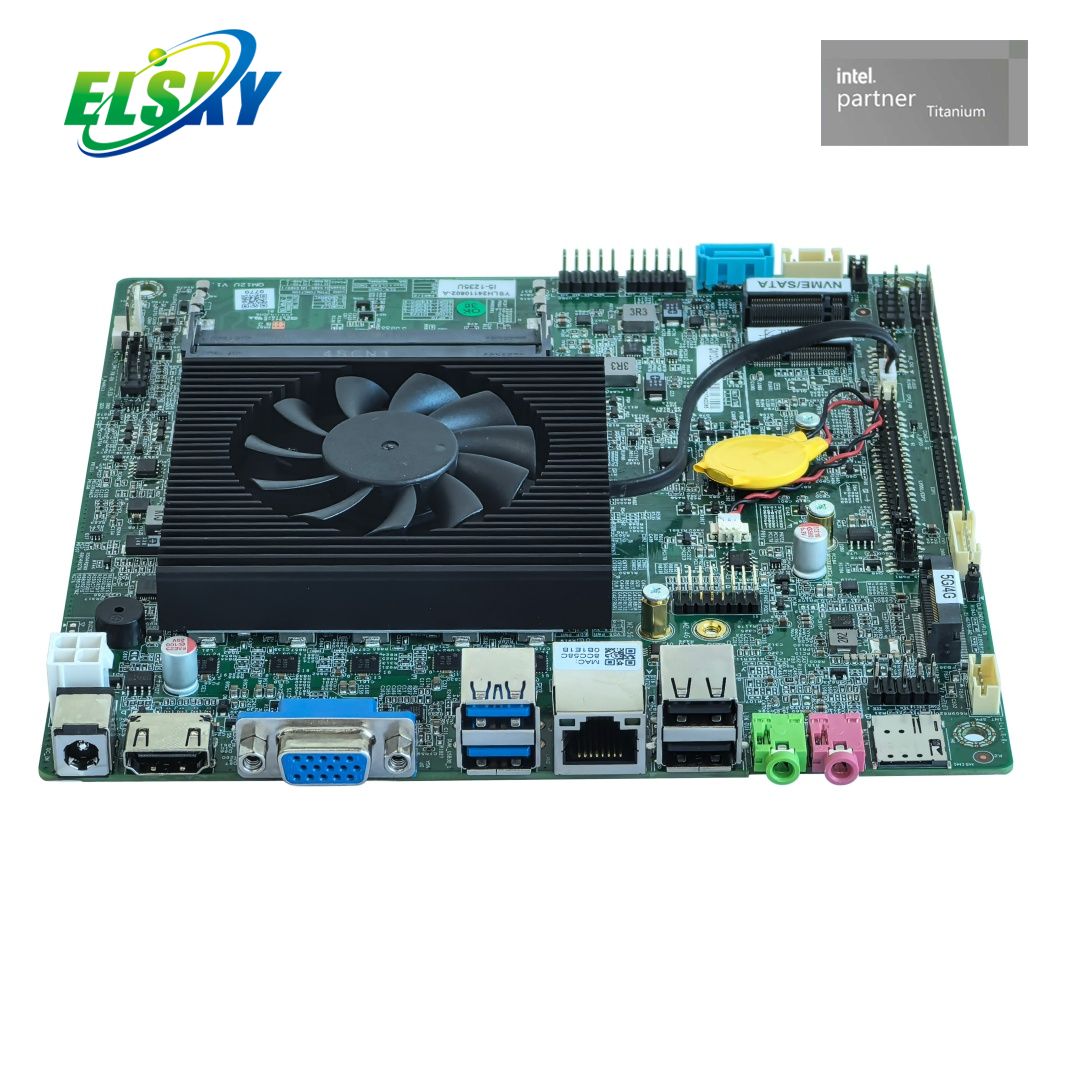

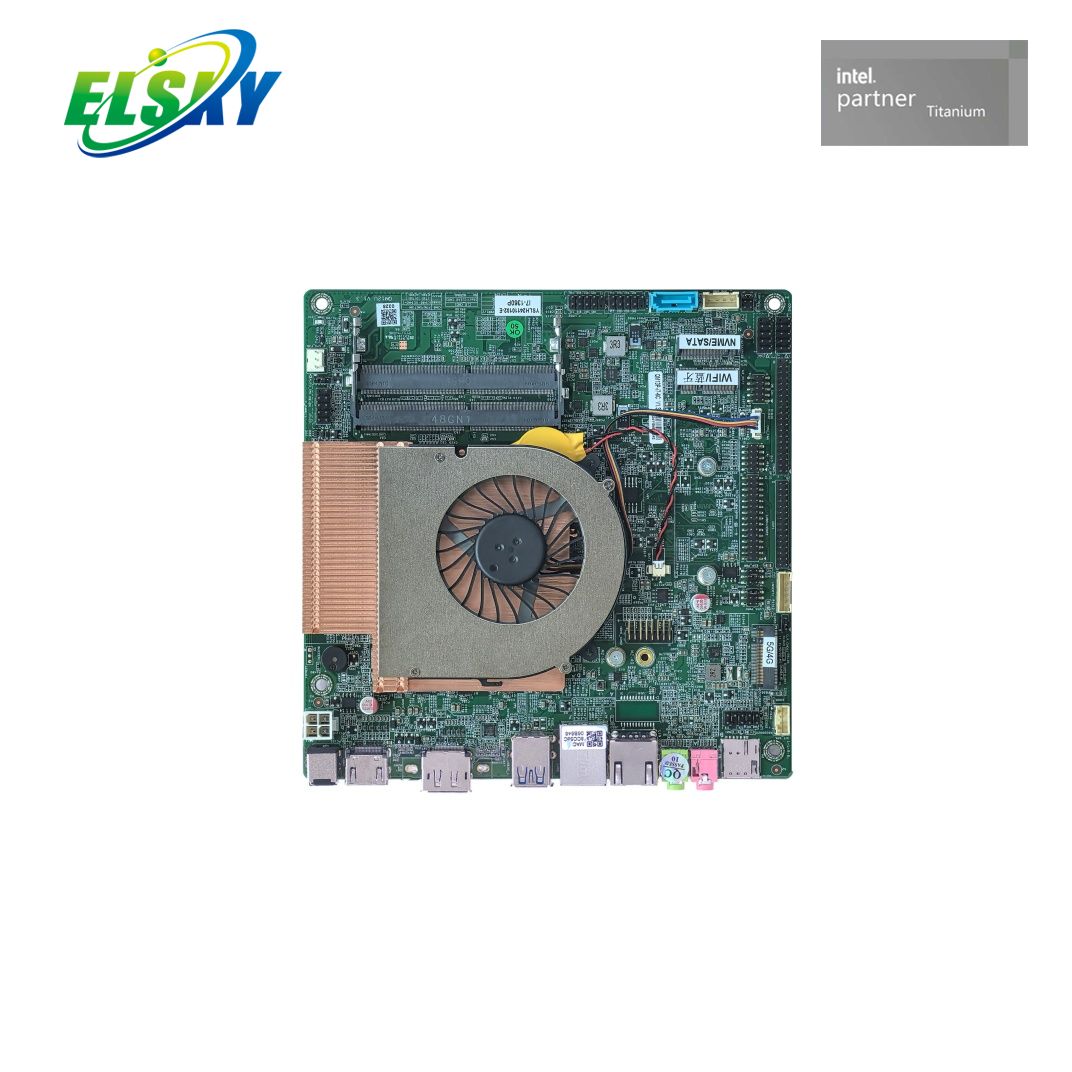

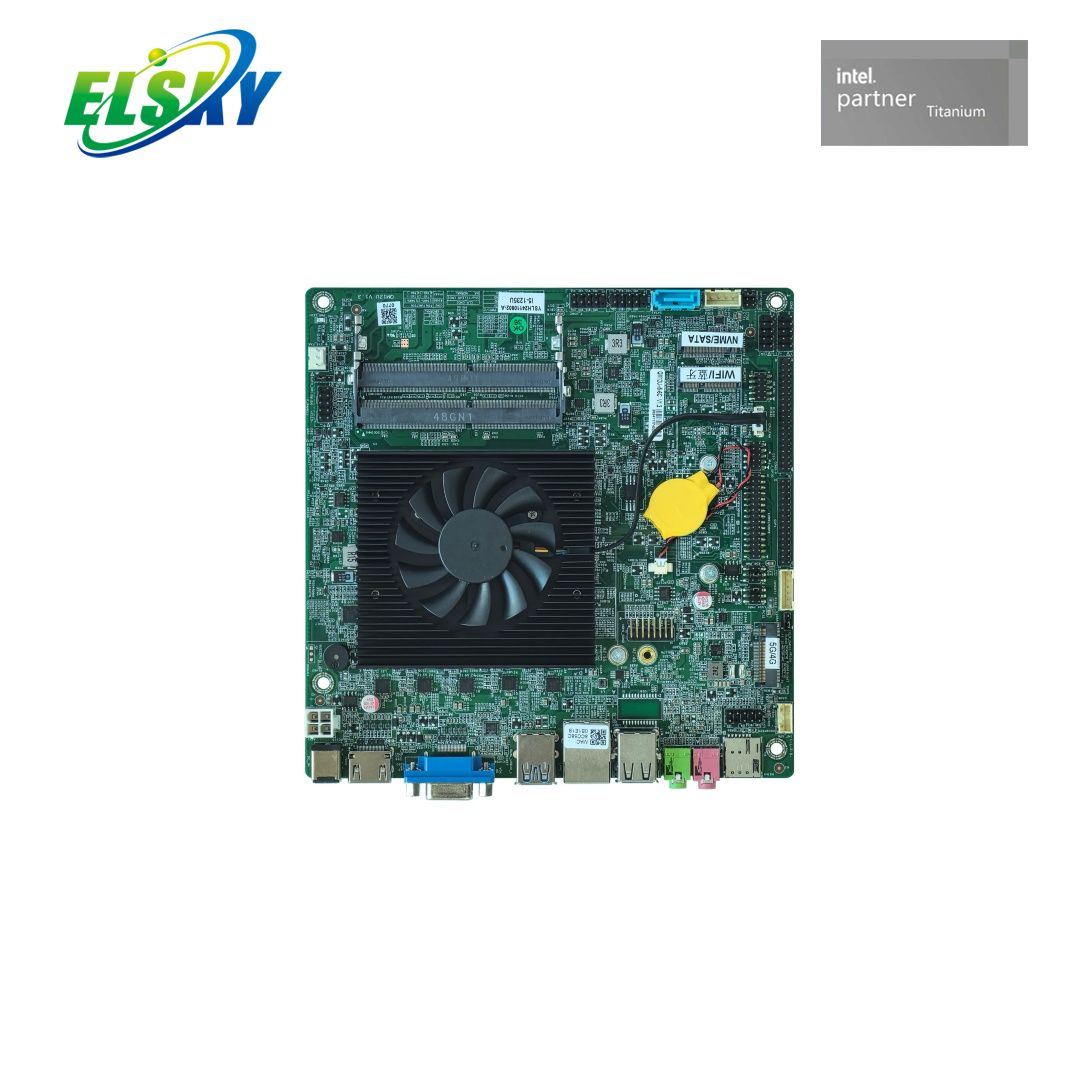

Aperçu
La QM13 est une carte industrielle Mini-ITX phare conçue pour des performances ultimes dans des environnements 24h/24 et 7j/7. Alimenté par des processeurs Intel Raptor Lake U/P/H de 13e génération, il offre les performances les plus élevées disponibles dans le format Mini-ITX.
Caractéristiques
Performances Intel Raptor Lake de 13e génération
alimentées par des processeurs Intel Raptor Lake U/P/H de 13e génération (i3/i5/i7/i9). Des fréquences plus élevées et une architecture hybride améliorée offrent des performances phares pour les applications industrielles les plus exigeantes.
Mémoire DDR4 haute vitesse
2 emplacements SODIMM DDR4 prennent en charge jusqu'à 64 Go de mémoire à des vitesses allant jusqu'à 3 200 MHz – idéal pour les applications gourmandes en données.
Sortie d'écran Quad 4K
HDMI 2.0 (4K à 60 Hz), DP 1.4 (4K à 60 Hz), VGA, EDP1, LVDS/EDP2 — prend en charge jusqu'à 4 écrans 4K indépendants.
Options réseau flexibles
1 ou 2 x Gigabit LAN (Intel i219V + Realtek 8111H) avec prise en charge Wake-on-LAN et PXE.
Stockage polyvalent
1 x M.2 2280 NVMe/SATA (PCIe 4.0) + 1 x port SATA 3.0 pour un accès rapide aux données.
Extension sans fil avancée
M.2 Key-E 2230 pour module WiFi/BT + M.2 Key-B pour module 4G/5G.
Connectivité E/S riche
8 x USB (2 x USB3.2 + 6 x USB2.0) et 2/6 x ports COM en option.
Large entrée d'alimentation
prenant en charge 12 V/19 V DC-IN ou ATX 4 broches. Série U/P : 12V7A/19V5A ; Série H : 12V10A/19V6.3A.
Durabilité de qualité industrielle
-10 °C à 60 °C de température de fonctionnement. Minuterie de surveillance avec réinitialisation matérielle à 256 niveaux.
Application
Systèmes de contrôle industriel : performances phares pour l'automatisation d'usine, les machines CNC et les systèmes PLC avec 6 ports COM en option.
Affichage numérique : HDMI 2.0 (4K à 60 Hz) + DP 1.4 (4K à 60 Hz) pour une lecture vidéo 4K la plus fluide dans les commerces de détail, les aéroports et les hôtels.
Bornes libre-service : Mini-ITX compact (170 x 170 mm) avec extension 4G/5G M.2 pour terminaux interactifs avancés.
Automatisation embarquée : stockage M.2 NVMe et extension sans fil pour les passerelles IoT et l'informatique Edge AI.
Équipement médical : calcul de la plus haute performance pour les systèmes avancés d’imagerie médicale et de diagnostic.
Sécurité du réseau : double LAN Gigabit pour les pare-feu de nouvelle génération, les passerelles VPN et les appareils UTM.
Edge AI Computing : les fréquences maximales de 13e génération jusqu'à 5,4 GHz offrent les performances ultimes pour l'inférence de l'IA en périphérie.
Pourquoi nous choisir
Performances phares de Raptor Lake de 13e génération : fréquences maximales jusqu'à 5,4 GHz (i9-13900H) — les performances les plus élevées disponibles dans les cartes industrielles Mini-ITX.
Prise en charge de quatre écrans 4K : HDMI 2.0 + DP 1.4 permet quatre écrans 4K indépendants à 60 Hz.
Prêt pour 4G/5G : emplacement M.2 Key-B dédié pour les modules 4G/5G.
4 configurations d'E/S : choisissez parmi 2C, 2L2C, 6C ou 2L6C — même empreinte, différentes E/S.
Tests de rodage 24h/24 et 7j/7 : chaque carte est soumise à des tests de 48 heures avant l'expédition.
Prix direct d'usine : prix de gros directement de Shenzhen.
modèle |
Processeur |
4K |
Réseau local |
COM |
USB2.0 |
USB3.2 |
SSD |
Mémoire |
Pouvoir |
QM13 |
Prise en charge des séries U/P/H Intel Raptor Lake 13e génération i3, i5, i7, i9 |
√ |
1 |
2/6 |
6 |
2 |
1*M.2 1 * SATA |
2 * NB-DDR4 MAXIMUM 64G |
+12V/19V |
2 |
2/6 |
4 |
2 |
>> Informations sur le processeur
Processeur |
du processeur Marque |
de processeur Modèle |
noyau/fil |
Fréquence principale |
Fréquence turbo |
Consommation électrique de base du processeur (W) |
Consommation d'énergie maximale du turbo (W) |
I3 de 13e génération |
Cœur |
1305U |
5 cœurs/6 fils |
1,6G |
4,5G |
15 |
55 |
1315U |
6 cœurs/8 fils |
1.2G |
4,5G |
15 |
55 |
I5 de 13e génération |
Cœur |
1334U |
10 cœurs/12 fils |
1,3G |
4,6G |
15 |
55 |
1335U |
10 cœurs/12 fils |
1,3G |
4,6G |
15 |
55 |
1345U |
10 cœurs/12 fils |
1,6G |
4,7G |
15 |
55 |
I7 de 13e génération |
Cœur |
1355U |
10 cœurs/12 fils |
1,7G |
5.0G |
15 |
55 |
1365U |
10 cœurs/12 fils |
1,8G |
5.2G |
15 |
55 |
I5 de 13e génération |
Cœur |
1340P |
12 cœurs/16 fils |
1,8G |
4,6G |
28 |
64 |
1350P |
12 cœurs/16 fils |
1,9G |
4,7G |
28 |
64 |
I7 de 13e génération |
Cœur |
1360P |
12 cœurs/16 fils |
2.2G |
5.0G |
28 |
64 |
1370P |
14 cœurs/20 fils |
1,9G |
5.2G |
28 |
64 |
I5 de 13e génération |
Cœur |
13420H |
8 cœurs / 12 threads |
2.1G |
4.60G |
45 |
95 |
13500H |
12 cœurs/16 fils |
2,6G |
4,70G |
45 |
95 |
13600H |
12 cœurs/16 fils |
2,8G |
4.80G |
45 |
95 |
I7 de 13e génération |
Cœur |
13620H |
10 cœurs/16 fils |
2,4G |
4.90G |
45 |
115 |
13700H |
14 cœurs/20 fils |
2,4G |
5.00G |
45 |
115 |
13800H |
14 cœurs/20 fils |
2,5G |
5.20G |
45 |
115 |
13e génération I9 |
Cœur |
13900H |
14 cœurs/20 fils |
2,6G |
5.40G |
45 |
115 |
>> Spécifications du produit
Taille de la carte mère |
170 mm（L）* 170 mm（W）* 21 mm（H） (y compris l'épaisseur du ventilateur) |
Processeur |
QM12U |
Prend en charge les processeurs Intel Alder Lake de 12e génération U/P/H |
|
QM13U |
Prend en charge le processeur Intel Raptor Lake 13e génération série U/P/H |
Alimentation |
1*DC_IN |
Le diamètre intérieur de la tête DC est de 2,5 mm, supportant 12 V/19 V. La consommation d'énergie turbo maximale du processeur de la série U est de 55 W, et il est recommandé d'utiliser une alimentation de 12 V 7 A ou 19 V 5 A ou plus ; La consommation d'énergie turbo maximale du processeur de la série P est de 64 W. Il est recommandé d'utiliser une alimentation de 12 V 7 A ou 19 V 5 A ou plus ; La consommation d'énergie turbo maximale du processeur de la série H est de 115 W. Il est recommandé d'utiliser une alimentation de 12 V 10 A ou 19 V 6,3 A ou plus ; |
|
1 * DC_ATX (4 broches) |
Bélier |
2 * emplacement SODIMM |
Mémoire NB-DDR4, prenant en charge la mémoire 2133/2400/2666/2933/3200, avec une prise en charge maximale de 64 Go ; |
Fonction réseau |
1/2*RJ45_LAN Interface |
Réseau unique : prend en charge la carte Ethernet Gigabit Intel I219V par défaut ; Double réseau : prend en charge la carte Ethernet Gigabit Intel I219V+Realtek 8111H ; Prise en charge du réveil réseau et de la fonction PXE ; |
|
1 * interface M2-WIFI |
Signal PCIE3.0, prend en charge le module WiFi/Bluetooth de l'interface Key-E M.2 2230 |
|
Interface 1*4G/5G-M.2 |
Prise en charge du module M.2 5G (3052/3042) ou du module M.2 4G (3042) de l'interface Key-B |
Fonction d'affichage |
Carte graphique Intel UHD Graphics Ultra Core |
Prise en charge de l'affichage unique, de la réplication d'affichage double/triple/quadruple, d'extension d'affichage double/triple/quadruple, d'affichage double sous SHELL ; |
|
1 * interface HDMI2.0 |
Prise en charge de la résolution 4K de 4096/3840* 2160@60Hz |
|
1 * broche HDMI_CON |
Prise en charge d'une résolution 4K de 4096/3840*2160@30Hz (16 broches, 2*8 broches, 2,0 mm) |
|
1 * interface VGA DB15 |
Prise en charge de la résolution 4K de 1920*1080 à 60 Hz |
|
1 * interface DP (en option) |
Prise en charge DP++ ; Prend en charge la résolution 4K de 4096/3840* 2160@60Hz |
|
L'interface VGA peut se transformer en interface DP |
|
1 * broche LVDS1/EDP2 |
LVDS1 prend en charge 2K60Hz ; EDP2 prend en charge 4K60Hz (30 broches, 2 * 15 broches, 2,0 mm) |
|
1 * broche EDP1 |
Câble d'écran EPD-C ; Prend en charge la résolution 4K de 4096/3840* 2160@60Hz (30 broches, 2*15 broches, 2,0 mm) |
|
1 * broche LVDS_PWR1 |
Broche de contrôle de tension de fonctionnement LVDS1/EDP2 (6 broches, 2*3 broches, 2.0mm) |
|
1 * broche EDP_PWR |
EDP 1 broche de contrôle de tension de fonctionnement (6 broches, 2 x 3 broches, 2,0 mm). |
|
1 * broche inversée |
Broche de contrôle du rétroéclairage LVDS (6 broches, 1 * 6 broches, 2,0 mm) |
|
Prise en charge par défaut de LVDS1, prise en charge facultative d'EDP2, broches partagées ; Câble écran EDP-B |
Fonction USB |
2 * interfaces USB3.2 |
Interface arrière USB 3.2 Geni standard, avec une bande passante de transmission maximale de 5 Gbit/s |
|
2 * interfaces USB2.0 |
Interface USB 2.0 standard à l'arrière, avec une bande passante de transmission maximale de 480 Mbps |
|
1 * broche F_USB1 |
Broches USB 2.0 en façade, un jeu avec 2 USB 2.0 (9 broches, 2 à 5 broches, 2,54 mm) |
|
1 * broche F_USB2 |
Broches USB 2.0 en façade, un jeu avec 2 USB 2.0 (9 broches, 2 à 5 broches, 2,54 mm) |
Fonction sonore |
Décodeur audio numérique Realtek ALC897 HD intégré, contrôleur audio haute fidélité à 6 canaux ; |
|
1* interface LINE_OUT |
Prend en charge la sortie audio (vert) |
|
1 * interface MIC_IN |
Prend en charge l'entrée microphone (rouge) |
|
1 * broche INT_SPK |
Prend en charge la sortie de haut-parleur 8 euros 5 watts (amplificateur) (4 broches, 1 * 4 broches, 2,0 mm) |
|
1 * broche F_AUDIO |
Broches audio standard (9 broches, 2 * 5 broches, 2,54 mm) |
Fonction disque dur |
1 * interface M.2-SATA/PCIE |
Signal PCIE4.0, prend en charge le disque dur M.2 2280 par défaut de l'interface Key-M, prend en charge en option le disque dur M.2 2242 Prise en charge de la commutation automatique entre le protocole NVME et le protocole SATA |
|
1 * interface SATA1 |
Interface de disque dur SATA standard, prenant en charge SATA 3.0 |
|
1 * broche SATA_PWR |
Broche d'alimentation du disque dur, capable de fournir 5V et 12V (4Pin, 1*4Pin, 2.54mm) |
Fonction de commutation |
1 * broche F_PANEL |
Interrupteur, voyant d'alimentation, voyant du disque dur, broche de redémarrage (9 broches, 2 * 5 broches, 2,54 mm) |
|
1 * broche AUTO_SW |
Prise de mise sous tension de contrôle matériel (3 broches, 1 * 3 broches, 2,0 mm) |
Autres E/S |
1 * broche COM1 |
Prend en charge la norme RS232/RS422/RS485 en option (paramètres du BIOS) (9 broches, 2 x 5 broches, 2,54 mm). |
|
1 * broche COM2 |
Prend uniquement en charge la norme RS232 (9 broches, 2 * 5 broches, 2,54 mm) |
|
1 * COM3 ~ 6 broches |
Prend uniquement en charge la norme RS232 (39 broches, 2 x 20 broches, 2,0 mm). |
|
1 * broche JCOM1 |
Réglez la 9ème broche de COM1 sur 0V/5V/12V (6 broches, 2 * 3 broches, 2,0 mm) |
|
1 * emplacement MSIM1 |
Prend en charge la carte SIM, la carte SIM est requise lors de l'utilisation de la 5G/4G |
|
1 * broche CLR_CMOS |
Broches de réinitialisation et de décharge de la carte mère (3 broches, 1 * 3 broches, 2,0 mm) |
|
1 * broche CPU_FAN |
Broche du ventilateur CPU, prend en charge le contrôle de la température (4 broches, 1 * 4 broches, 1,25 mm) |
|
1 * broche SYS_FAN |
Broche du ventilateur système (3 broches, 1 * 3 broches, 2,54 mm) |
|
1 * broche J_GPIO |
Broches de contrôle GPIO (10 broches, 2 * 5 broches, 2,0 mm) |
Environnement opérationnel |
Température de fonctionnement : -10 ℃ ~ 60 ℃ ; Humidité de travail : 5 % ~ 95 % d'humidité relative, pas de condensation |
BIOS |
AMI BIOS, prend en charge la mise sous tension, la mise sous tension programmée et l'identification intelligente des appareils marche/arrêt à distance |
Chien de garde |
Programmation de surveillance, prend en charge la fonction de réinitialisation matérielle (niveau 256, 0 ~ 255 secondes) |
Système d'exploitation |
Compatible avec Windows 11, Windows 10, LINUX, etc. |
>> FAQ
Q |
UN |
Prise en charge du processeur ? |
Raptor Lake U/P/H de 13e génération (i3-1305U/1315U, i5-1334U/1335U/1345U/1340P/1350P, i7-1355U/1365U/1360P/1370P, i9-13900H, etc.) |
Mémoire maximale ? |
2 x DDR4, jusqu'à 64 Go, jusqu'à 3 200 MHz |
Version HDMI ? |
HDMI 2.0 (4K à 60 Hz) |
Affichages maximum ? |
4 écrans indépendants |
Prise en charge 4G/5G ? |
Oui, emplacement M.2 Key-B |
Ports LAN ? |
1 ou 2 ports Gigabit (Intel i219V) |
Stockage? |
M.2 NVMe/SATA + SATA 3.0 |
Ports COM ? |
2 ou 6 (COM1 : 232/422/485) |
Alimentation électrique ? |
12 V/19 V CC, U/P : 12 V7 A/19 V5 A ; H : 12V10A/19V6,3A |
Température de fonctionnement ? |
-10°C ~ 60°C |
Chien de garde? |
Oui, niveau 256 |
Fréquence turbo maximale |
Jusqu'à 5,4 GHz (i9-13900H) |
