Carte mère et processeur 2e génération 3e génération CPU série complète HD-MI VGA EDP LVDS 1xDDR3 RAM MSATA SSD

Facteur de forme

170（L）mm*170（W）mm*25mm（H） Épaisseur de bas en haut

Processeur

Prise en charge des processeurs Intel de 2e génération et 3e génération de la série complète

Jeu de puces

Chipset Intel série 6 : HM65, HM67, QM67

Jeu de puces Intel série 7 : HM70, HM76, HM77, QM77

pouvoir

1*DC_IN

Prise en charge de la tension 12 V, port CC : 2,5 mm.

Lorsque le processeur est de série U, la consommation électrique à pleine charge de la carte mère est d'environ 35 W, il est recommandé d'utiliser 12V5A ou plus.

Lorsque le processeur est de série M, la consommation électrique à pleine charge de la carte mère est d'environ 60 W, il est recommandé d'utiliser 12V7A ou plus.

1*DC_PWR

mémoire

1 * emplacement DIMM

RAM NB-DDR3, prise en charge de la mémoire 1600 MHz, prise en charge maximale de 8 Go

Fonction réseau

1 * port LAN

Carte réseau Realtek 8111H * 1000M , prend en charge la fonction de démarrage sans disque Wake-on-LAN et PXE.

1 * port MINI_PCIE

Prise en charge du Wi-Fi/3G/4G

Fonction d'affichage

 Carte graphique

Intel HD Graphics 3000/4000 ， Contrôleur graphique Prise en charge d'un affichage simple, d'une réplication d'affichage double, d'une extension d'affichage double, d'un affichage unique DOS

1 * port standard VGA

Prend en charge la plus haute résolution 1920*1200 @ 60HZ

1 * broche VGA_OUT

Prend en charge la plus haute résolution 1920 x 1200 à 60 Hz                 (12 broches, 1 x 12 broches, 2,0 mm).

1 * port HDMI 1.4

Prend en charge la plus haute résolution 1920*1080 @ 60HZ

1 * broche HDMI_CON

Prend en charge la plus haute résolution 1920*1080 @ 60HZ                  (16 broches, 2*8 broches, 2,0 mm)

1 * broche LVDS

Prend en charge la plus haute résolution 1920*1080 @ 60HZ                (30 broches, 2*15 broches, 2,0 mm)

1 * broche LVDS_PWR

Broche de contrôle de tension de fonctionnement LVDS                                (6 broches, 2 x 3 broches, 2,54 mm)

1 * broche inversée

du rétroéclairage LVDS  Broche de contrôle                                 (6 broches, 1 x 6 broches, 2,0 mm)

USB Fonction

2 * ports USB3.0

Port USB3.0 standard arrière (lorsque le chipset est de série 6, le port est à vitesse USB2.0)

2 ports USB 2.0.

Port USB 2.0 standard arrière

1 * broche F_USB1

USB2.0pin standard avant, un groupe a 2 * USB2.0                (9 broches, 2 * 5 broches, 2,54 mm)

1 * broche F_USB2

USB2.0pin standard avant, un groupe a 2 * USB2.0                (9 broches, 2 * 5 broches, 2,54 mm)

Fonction audio

Décodeur audio numérique Realtek ALC662 HD intégré  , contrôleur audio haute fidélité à 6 canaux

1*port LIN_OUT

Prise en charge  de la sortie audio (vert)

1 * port MIC_IN

Prise en charge  de l'entrée microphone (rouge)

1 * broche JAMP

Amplificateur de puissance prenant en charge  8Om5W  haut-parleur  la sortie                       (4 broches, 1*4 broches, 2,0 mm)

1 * broche F_AUDIO

Broche audio standard                                      (9 broches, 2 x 5 broches, 2,54 mm).

Fonction disque dur

1 * port SATA1

Port de disque dur SATA standard, supporte  SATA3.0

1 * port SATA2

Port de disque dur SATA standard, supporte  SATA2.0

1 * port MSATA

Disque dur MINI_SATA standard, supporte  MSATA2.0

1 * broche SATA_PWR

Il s'agit d'une broche d'alimentation du disque dur et peut prendre l'électricité 5 V, 12 V.                     (4 broches, 1*4 broches, 2,54 mm)

Changer

1 * broche F_PANEL

interrupteur, LED d'alimentation, LED du disque dur, broche de redémarrage                    (9 broches, 2 x 5 broches, 2,54 mm)

1 * broche AUTO_SW

Broche de mise sous tension de contrôle matériel                                (3 broches, 1 x 3 broches, 2,0 mm)

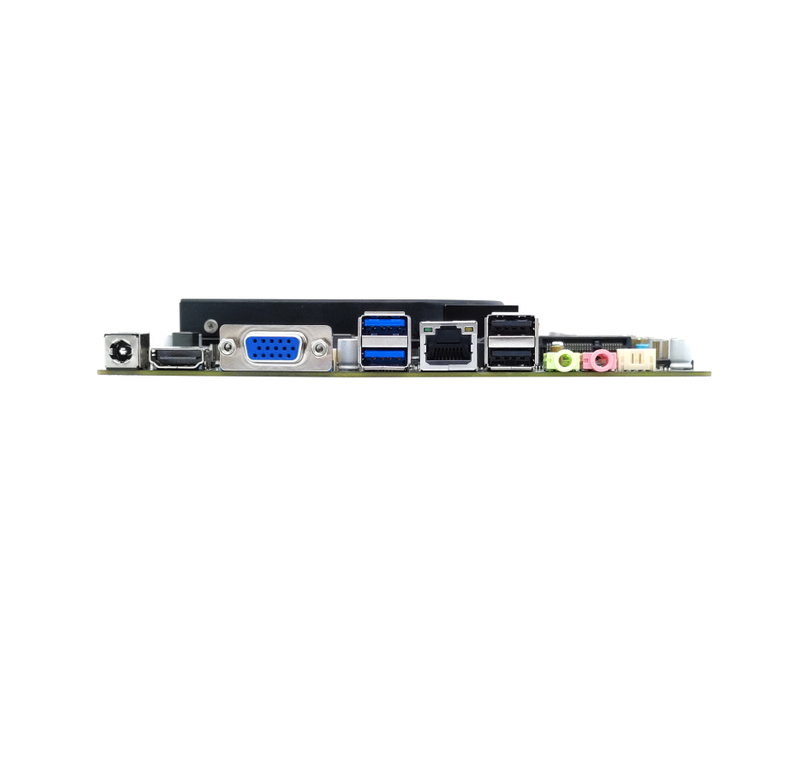

Autres E/S

1 *  emplacement SIM_SLOT

Prise en charge de la carte SIM  , lors de l'utilisation de la 3G/4G, il faudra une carte SIM

1 * broche CLR_CMOS

Mise à zéro de la carte mère, broche de décharge                                 (3 broches, 1 x 3 broches, 2,54 mm).

2 * broche de ventilateur

Broche de ventilateur, pleine vitesse, ne prend pas en charge le contrôle de la température                     (3 broches, 1*3 broches, 2,54 mm)

Environnement de travail

température de fonctionnement : -20 ℃ ~ 60 ℃ ;      Humidité de fonctionnement : 5 % ~ 95 % d'humidité relative, pas de condensation.

BIOS

AMI BIOS, prise en charge  de la mise sous tension, RTC, identification intelligente des équipements de commutation à distance

Système opérateur

Compatible avec Windows 10, Windows 8, Windows 7, Windows XP, Linux, etc.
