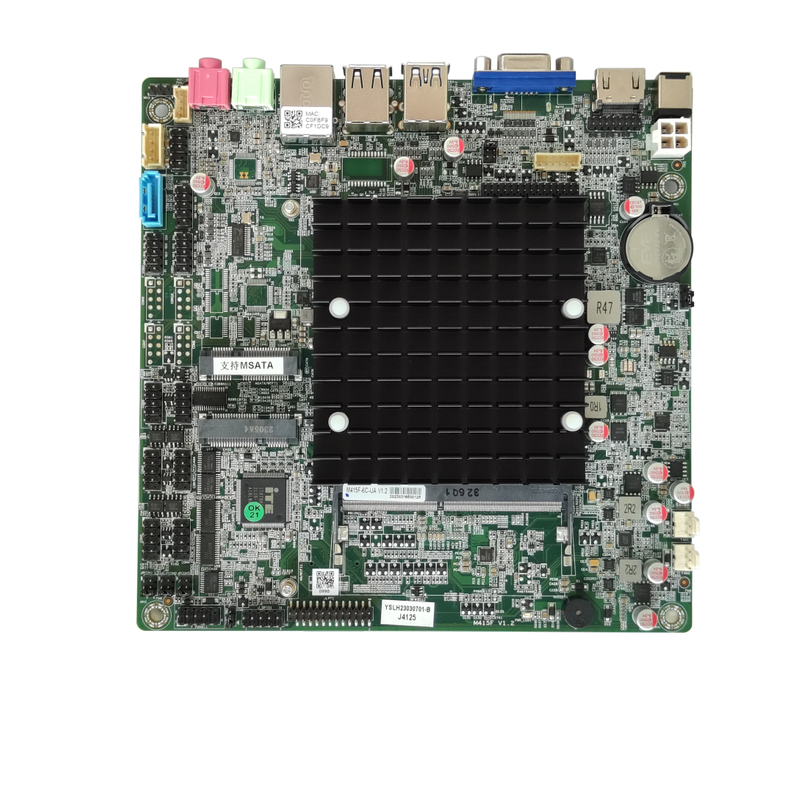

Tamaño de la placa base |
170 mm (largo) x 170 mm (ancho) x 22 mm (alto) |
UPC |
Intel Celeron J4025/J4125/N4020/N4120 , pentium J5040/N5030 |
memoria |
1 ranura de memoria SODIMM NB-DDR4, compatible con memoria de 2400 MHz, bajo voltaje de 1,35 V, soporte máximo de 8 GB. |
de corriente Adaptador |
1*DC_JACK |
Admite voltaje de 12 V y el diámetro interior del cabezal de CC es de 2,5 mm. El consumo de energía a plena carga de la placa principal es de aproximadamente 30 W. Se recomienda una fuente de alimentación de 12 V/4 A o superior. |
1*CC_PWR |
Función de visualización |
Controlador de gráficos Intel ® Ultra HD Graphics card 600, compatible con pantalla única, copia de pantalla doble/triple pantalla, expansión de pantalla doble/triple, pantalla única DOS |
1 * VGA DB15 puerto |
Resolución de soporte 1920*1080@60Hz |
1 * puerto DP (opcional) |
4K Resolución 4096/3840*2160@60Hz |
El puerto VGA admite puertos DP |
1*puerto HDMI 2.0 |
Resolución 4K 4096/3840*2160@60Hz |
1 * HDMI_CON1 pin |
4K Resolución 4096/3840*2160@30Hz (16 pines, 2*8 pines, 2,0 mm) |
1 pin LVDS/EDP. |
Resolución de soporte 1920*1080@60Hz (30 pines, 2*15 pines, 2,0 mm) |
1 * pin LVDS_PWR |
Pin de control de voltaje LVDS (6 pines, 2*3 pines, 2,0 mm) |
1 * pin INVERTIDO |
LVDS El interruptor de retroiluminación controla el pin. (6 pines, 1*6 pines, 2,0 mm) |
LVDS o EDP comparten un conjunto de pines |
Función de red |
1/2* puerto LAN RJ45 |
NIC de 100 Mbit/s y Gigabit opcionales y admite activación de red y arranque sin disco PXE (Gigabit: red única 8111H, red dual 8111H+8111H) (100 Mbit/s: red única 8106E, red dual 8106E+8106E) |
1*puerto MINI_PCIE |
Admite módulo WIFI/3G/4G/Bluetooth |
disco duro función |
1*puerto SATA |
Interfaz de disco duro SATA 3.0 estándar |
1*puerto MSATA |
Soporta MSATA 3.0 |
1 * pin SATA_PWR |
El pin de fuente de alimentación del disco duro puede suministrar 5V o 12V (4 pines, 1*4 pines, 2,54 mm) |
Función de sonido |
El chip de audio USB de alta fidelidad Cmedia HS-100B es compatible de forma predeterminada Decodificador de audio digital Realtek ALC662/660/892/897 HD opcional, controlador de audio de alta fidelidad de 6 canales |
1*puerto LINE_OUT |
Salida de audio compatible (verde) |
1*puerto MIC_IN |
Admite entrada de micrófono (rojo) |
1 * pin JAMP |
El amplificador admite salida de doble canal de altavoz de 8 ohmios y 5 vatios. (4 pines, 1*4 pines, 2,0 mm) |
1 * pin F_AUDIO |
Pi de audio estándar (9 pines, 2*5 pines, 2,54 mm) |
1 * pin SPDIF_OUT |
Interfaz de audio digital |
Función USB |
2 * puerto USB3.0 |
Puerto USB3.0 estándar trasero |
2 * puerto USB2.0 |
Interfaz USB 2.0 estándar en la parte trasera |
1 * F_USB1 pin |
Pines USB2.0 frontales, un conjunto de 2 * USB2.0 (9 pines, 2 * 5 pines, 2,54 mm) |
1 pin F_USB2. |
Pines USB2.0 frontales, un conjunto de 2 * USB2.0 (9 pines, 2 * 5 pines, 2,54 mm) |
1 * F_USB3 pines |
Pines USB2.0 frontales, un conjunto de 2 * USB2.0 (9 pines, 2 * 5 pines, 2,54 mm) |
Cuando la placa base es una tarjeta de sonido USB, el pin F_USB1 2/4/6/8/10 no tiene señal |
Función de conmutación |
1 * pin F_PANEL |
Interruptor, indicador de encendido, indicador de disco duro, pin de reinicio (9 pines, 2*5 pines, 2,54 mm) |
1 * pin AUTO-SW |
Admite control de hardware para encender y encender (3 pines, 1*3 pines, 2,0 mm) |
Otras E/S |
10 * pines COM |
Puerto serie, compatible con RS232 de forma predeterminada, COM1/3/4 opcional RS232/RS422/RS485 (9 pines, 2*5 pines, 2,54 mm) |
1 * JPCOM1/2/3 pines |
Puede controlar el voltaje del noveno pin COM1/2/3 0V/5V/12V (6 pines, 2*3 pines, 2,0 mm) |
1 pin JLPT1. |
Puerto paralelo, pin de interfaz de impresión estándar (25 pines, 2*13 pines, 2,0 mm) |
1 * ranura para tarjeta SIM |
Admite tarjeta SIM, se requiere tarjeta SIM para 3G/4G |
1 * pin CLR_CMOS |
Pines de reinicio y descarga de la placa base (3 pines, 1*3 pines, 2,54 mm) |
1 * ventilador 1 pin |
Los pines del ventilador de la CPU no admiten el control de temperatura (3 pines, 1*3 pines, 2,54 mm) |
1 * ventilador 2 pines |
Las clavijas del ventilador del sistema no admiten el control de temperatura. (3 pines, 1*3 pines, 2,54 mm) |
1 * pin J_GPIO |
Pasador de control GPIO (10 pines, 2*5 pines, 2,54 mm) |
Entorno operativo |
Temperatura de trabajo : -10 ℃ ~ 60 ℃; Humedad de trabajo : 5 % ~ 95 % de humedad relativa, sin condensación |
BIOS |
AMI BIOS, admite arranque de encendido, arranque programado, interruptor remoto inteligente de la máquina identificación |
perro guardián |
Programación de vigilancia, admite función de reinicio de hardware (256 niveles, 0 ~ 255 segundos ) |
Sistema operativo |
Compatible con Windows 11, Windows 10, Linux, etc. |
