크기 |
170mm*170mm |
CPU |
Skylake 6세대, Kabylake 7세대 HQ 시리즈 i5, i7 지원 |
칩셋 |
스카이레이크, 카비레이크 고속 칩셋 |
전원 공급 장치 |

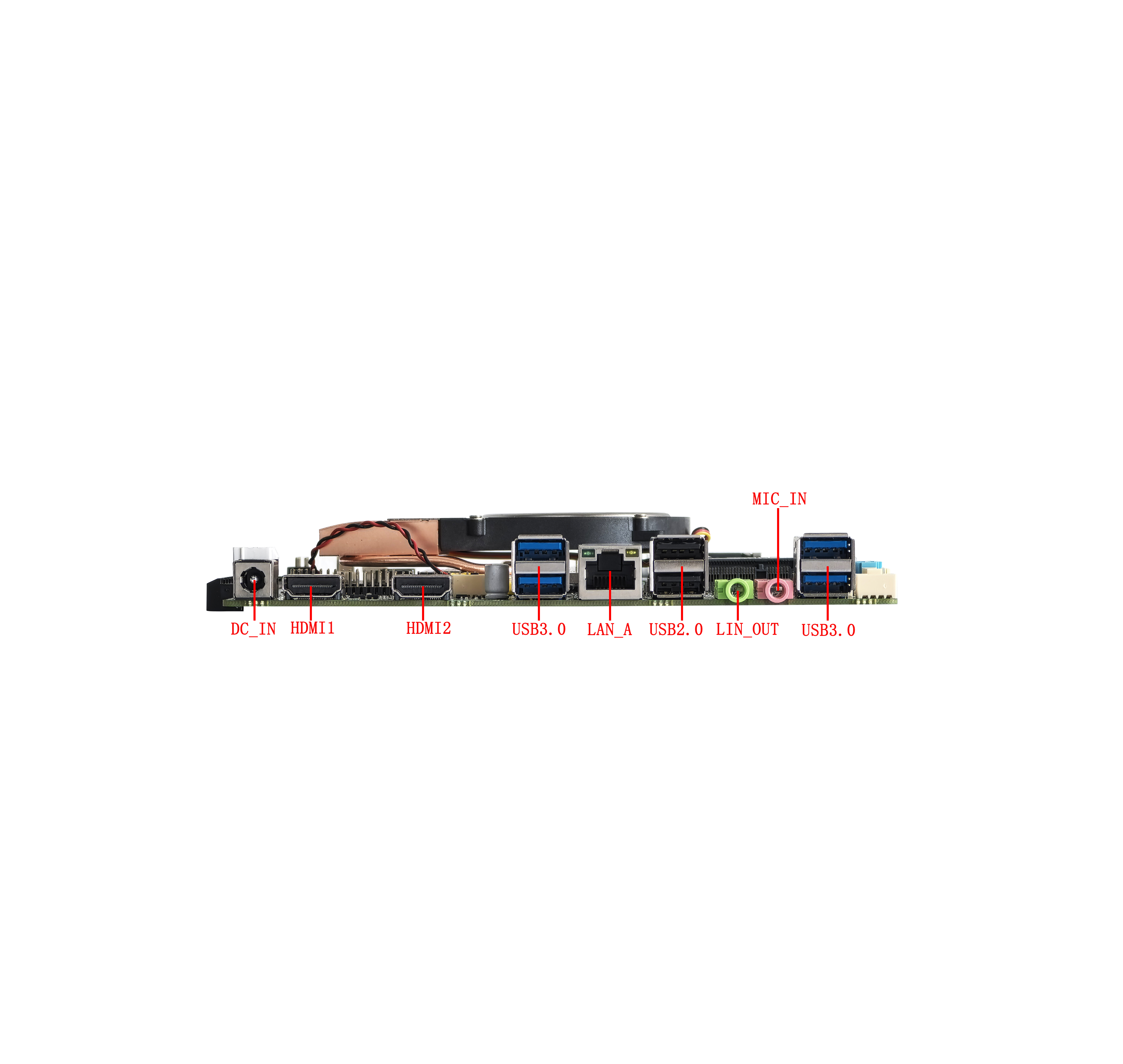

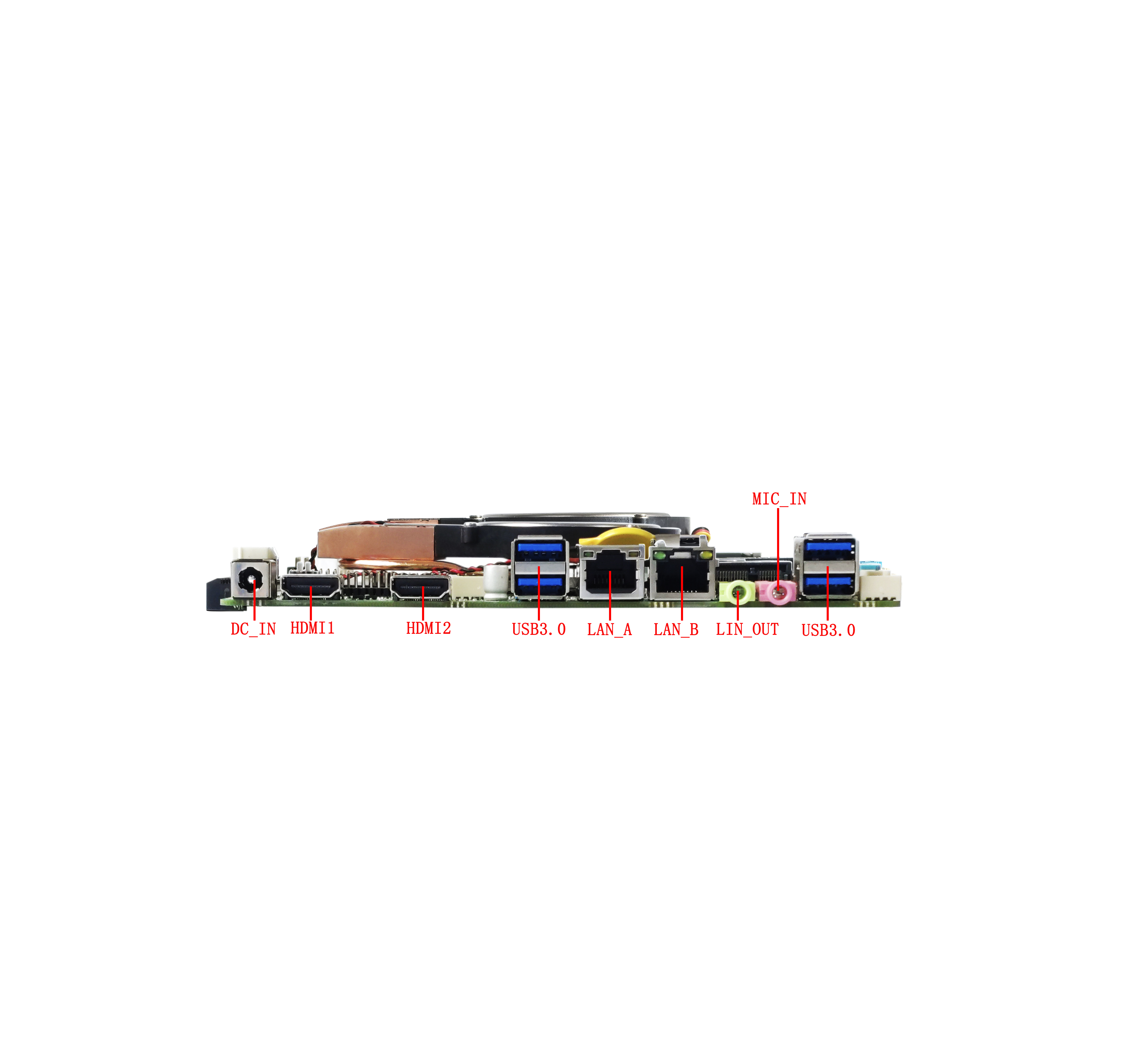

1*DC_IN |
DC 헤드의 내경은 2.5MM이며 12V/19V를 지원합니다. 마더보드의 전력 소비는 풀 로드 시 약 70W이며, 12V7A 이상의 전원 공급 장치를 사용하는 것이 좋습니다. |
1*DC_ATX(4핀) |
숫양 |
2*SODIMM |
NB-DDR4 메모리, 2133/2400MHZ 메모리 지원, 최대 32G 지원 |
네트워크 기능 |
1*랜 |
Realtek 8111H 기가비트 이더넷 포트, Wake on LAN, PXE 기능 지원 |
1*MINI_PCIE |
WIFI/3G/4G/블루투스 모듈 지원 |
디스플레이 기능 |
Intel HD 그래픽 530/630 슈퍼 코어 그래픽 카드, 단일 디스플레이 지원, 이중 디스플레이/삼중 디스플레이 복사, 이중 디스플레이/삼중 디스플레이 확장, DOS에서 단일 디스플레이 지원 |

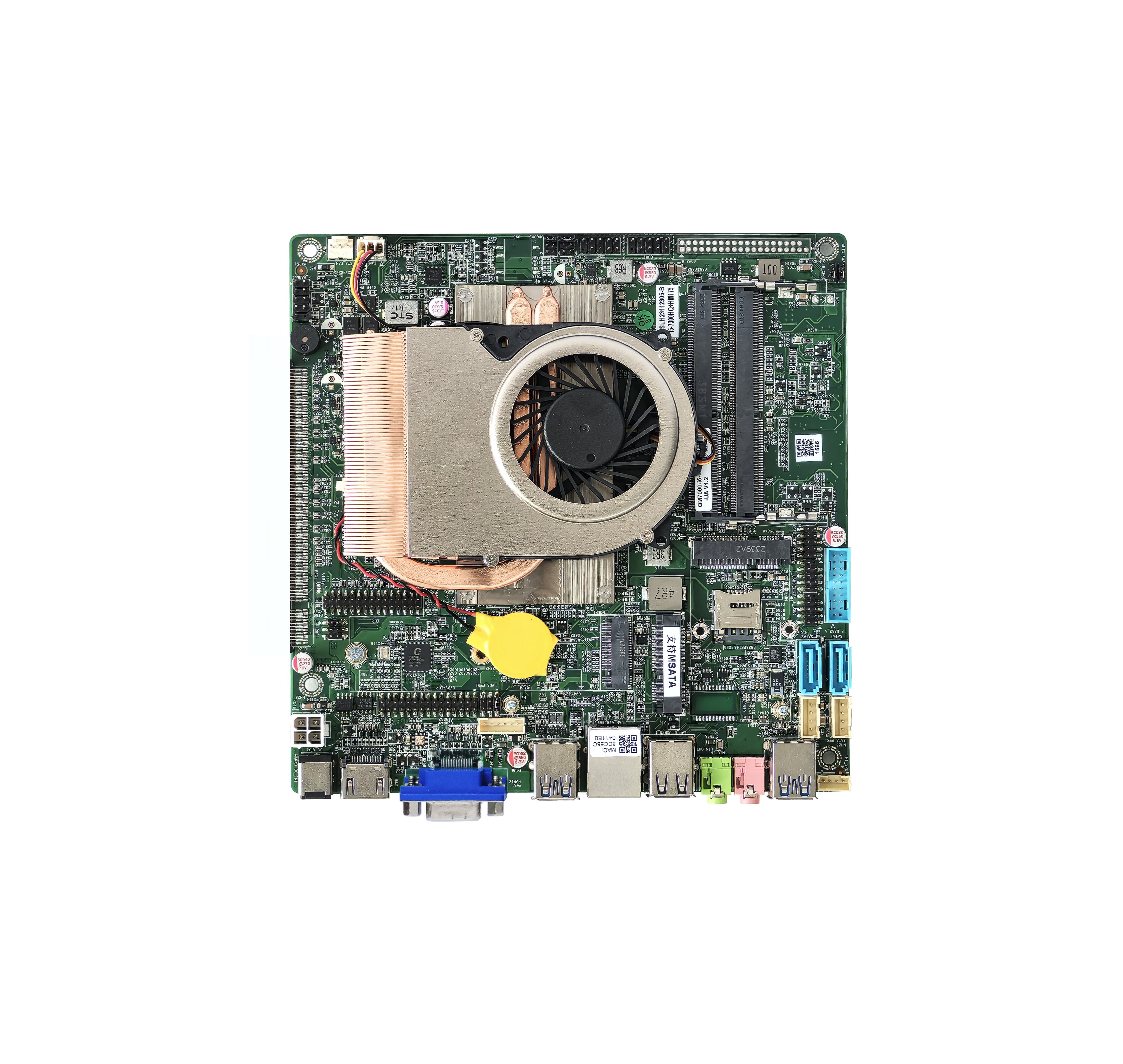

1*VGA DB15 |
지원 해상도 1920*1080@60HZ |
1*HDMI1 1.4 |
4K 해상도 4096/3840*2160@30Hz 지원 |
1*HDMI2 1.4 |
4K 해상도 4096/3840*2160@30Hz 지원 |
1*EDP1 |
4K 해상도 4096/3840*2160@30Hz (30핀,2*15핀,2.0mm) 지원 |
1*LVDS/EDP2 |
지원 해상도 1920*1080@60HZ (30Pin,2*15Pin,2.0mm) |
LVDS는 기본적으로 지원되고, EDP2는 선택 사항이며, 공유 핀, EDP2는 4K를 지원합니다. |
1*LVDS_PWR |
LVDS/EDP2 작동 전압 제어 핀 (6Pin,2*3Pin,2.0mm) |
1*반전 |
LVDS/EDP 백라이트 제어 핀 (6Pin,1*6Pin,2.0mm) |
USB |
4*USB3.0 |
포스트표준 USB3.0 |
2*USB2.0 |
포스트 표준 USB2.0(2*LAN 마더보드에는 이 인터페이스가 없습니다) |
1*F_USB1 |
전면 USB2.0 핀, 한 세트에는 2*USB2.0 (9핀,2*5핀,2.0mm)이 있습니다. |
1*F_USB3 |
전면 USB2.0 핀, 한 세트에는 2*USB2.0 (9핀,2*5핀,2.0mm)이 있습니다. |
1*F_USB3_A |
전면 USB3.0 핀, 한 세트에는 2*USB3.0 (19핀,2*10핀,2.0mm)이 있습니다. |
사운드 기능 |
통합 Realtek ALC660/662/892 HD 디지털 오디오 디코더, 6채널 고성능 오디오 컨트롤러 |
1*LINE_OUT |
오디오 출력 지원(녹색) |
1*MIC_IN |
마이크 입력 지원(빨간색) |
1*INT_SPK |
8ohm 5W 스피커 출력 지원(전력 증폭기) (4Pin,1*4Pin,2.0mm) |
1*F_AUDIO |
표준 오디오 핀 (9핀,2*5핀,2.0mm) |
하드디스크 기능 |
1*M.2 |
M.2 2280/2242 옵션, 기본 SATA 프로토콜, 옵션 NVME(PCIE) 프로토콜 |
1*MSATA |
MINI_SATA 디스크 지원, MSATA 3.0 지원 |
1*SATA1 |
MINI_SATA 디스크 지원, MSATA 3.0 지원 |
1*SATA2 |
MINI_SATA 디스크 지원, MSATA 3.0 지원 |
2*SATA_PWR |
5V 또는 12V로 전원을 공급할 수 있는 하드 디스크 전원 공급 장치 핀입니다. (4핀,1*4핀,2.54mm) |
스위치 기능 |
1*F_PANEL |
스위치, 전원 표시등, 하드 디스크 표시등, 재시작 핀 (9Pin,2*5Pin,2.54mm) |
1*AUTO_SW |
하드웨어 제어 전원 공급 핀 (3Pin,1*3Pin,2.0mm) |
기타 I/O |
1*COM1 |
표준 RS232/RS422/RS485 옵션 지원(BIOS 설정) (9Pin,2*5Pin,2.54mm) |
1*COM2 |
표준 RS232 (9핀, 2*5핀, 2.54mm) 만 지원합니다. |
1*COM3~6 |
표준 RS232 (39Pin,2*20Pin,2.0mm) 만 지원합니다. |
1*JCOM1/2 |
COM1/2 핀 9는 0V/5V/12V 로 설정됩니다. (6핀,2*3핀,2.0mm) |
1*심카드 |
SIM 카드 지원, 3G/4G 사용 시 SIM 카드 필요 |
1*CLR_CMOS |
마더보드 재설정 및 방전 핀 (3Pin,1*3Pin,2.0mm) |
1*팬1 |
팬 핀 (3핀,1*3핀,2.54mm) |
1*SYS_FAN |
시스템 팬 핀 (3핀,1*3핀,2.54mm) |
1*GPIO_CN |
GPIO 제어 핀 (10핀,2*5핀,2.0mm) |
1*PCI-E 16X |
표준 PCI-E 인터페이스 옵션, 독립 그래픽 카드에 연결 가능 |
운영 환경 |
작동 온도: -20℃~60℃; 작동 습도: 5%~95% 상대 습도, 비응결 |
바이오스 |
AMI BIOS, 전원 켜기 부팅, 타이밍 부팅, 원격 스위치 기계 지능형 식별 지원 |
감시견 |
워치독 프로그래밍, 하드웨어 재설정 기능 지원(256레벨, 0~255초) |
운영 체제 |
Windows 10, Windows 8, Windows 7, LINUX 등을 지원합니다. |
