Kompaktes, eingebettetes, lüfterloses Motherboard für intelligente Stadt-, Finanz-, Einzelhandels-, Transport- und kommerzielle Displays

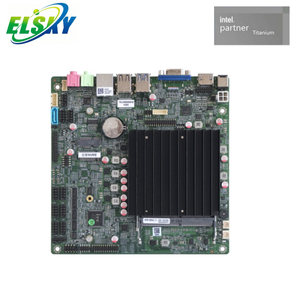

Überblick

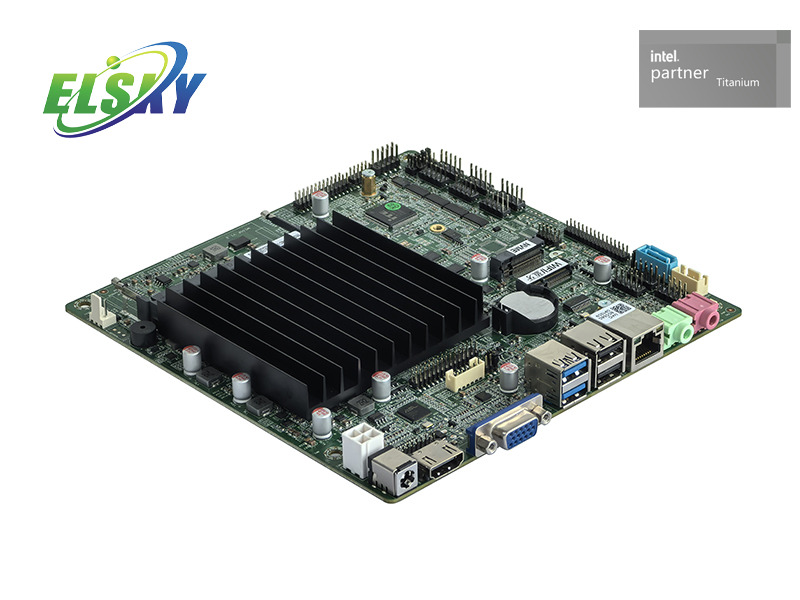

Das Compact M100F Motherboard ist eine Speziallösung, die speziell für eingebettete Anwendungen entwickelt wurde, bei denen Platz, Stromverbrauch und Zuverlässigkeit entscheidende Faktoren sind. Dieses Motherboard mit kleinem Formfaktor bietet eine vollständige Computerplattform in einem kompakten Paket und ermöglicht die Entwicklung effizienter und robuster eingebetteter Systeme. Mit seinem optimierten Design und der Unterstützung einer Vielzahl eingebetteter spezifischer Komponenten bietet der M100F eine zuverlässige Grundlage für Anwendungen, die von der industriellen Automatisierung und Smart-Home-Geräten bis hin zu medizinischen Geräten und Transportsystemen reichen.

Merkmale

Ultrakompakter Formfaktor : Das M100F-Motherboard misst nur [Abmessungen] und passt auch auf engstem Raum. Aufgrund seiner geringen Größe eignet es sich ideal für eingebettete Systeme, bei denen der Platz stark begrenzt ist, z. B. in kleinen Steuerkästen, tragbaren Geräten und Infotainmentsystemen im Fahrzeug.

Geringer Stromverbrauch : Das Motherboard wurde im Hinblick auf Energieeffizienz entwickelt und verfügt über stromsparende Komponenten und fortschrittliche Energieverwaltungstechniken. Es verbraucht nur minimal Strom und bietet dennoch ausreichend Leistung für eingebettete Aufgaben, wodurch die Batterielebensdauer tragbarer Geräte verlängert und die Betriebskosten für kontinuierlich laufende Systeme gesenkt werden.

Eingebettet – spezifische Konnektivität : Der M100F verfügt über eine Reihe von Konnektivitätsoptionen, die auf eingebettete Anwendungen zugeschnitten sind. Es umfasst serielle Anschlüsse (RS-232, RS-485), GPIO-Pins, CAN-Bus-Schnittstellen und Ethernet-Anschlüsse und ermöglicht so eine nahtlose Kommunikation mit Sensoren, Aktoren und anderen eingebetteten Geräten. Diese Konnektivitätsfunktionen erleichtern die Integration des Motherboards in komplexe eingebettete Systeme.

Betrieb in einem breiten Temperaturbereich : Das Motherboard ist für raue Umgebungsbedingungen ausgelegt und kann in einem weiten Temperaturbereich von [Minimaltemperatur] bis [Maximaltemperatur] zuverlässig betrieben werden. Dadurch eignet es sich für den Einsatz in Industrieumgebungen, Außenanwendungen und anderen Umgebungen, in denen extreme Temperaturen üblich sind.

Anwendung

Industrielle Automatisierung : In industriellen Automatisierungssystemen kann das Compact M100F-Motherboard zur Steuerung und Überwachung verschiedener Prozesse verwendet werden. Seine eingebettete spezifische Konnektivität ermöglicht die Verbindung mit Sensoren, Motoren und anderen Industriegeräten und ermöglicht so eine präzise Steuerung und Datenerfassung in Echtzeit.

Smart-Home-Geräte : Für Smart-Home-Anwendungen kann das Motherboard in Geräte wie intelligente Thermostate, Sicherheitskameras und Heimautomatisierungs-Hubs integriert werden. Aufgrund seines geringen Stromverbrauchs und seiner kompakten Größe eignet es sich für batteriebetriebene oder platzbeschränkte Geräte, während die Konnektivitätsoptionen eine nahtlose Integration mit anderen Smart-Home-Komponenten gewährleisten.

Medizinische Geräte : Im medizinischen Bereich kann das M100F-Motherboard in tragbaren medizinischen Geräten, Patientenüberwachungssystemen und Diagnosegeräten verwendet werden. Seine Zuverlässigkeit, sein stromsparender Betrieb und seine Fähigkeit, rauen Umgebungen standzuhalten, machen es zu einer geeigneten Wahl für kritische medizinische Anwendungen.

Warum sollten Sie sich für uns entscheiden?

Fachwissen in eingebetteten Lösungen : Unser Unternehmen verfügt über umfangreiche Erfahrung in der Entwicklung von Motherboards für eingebettete Anwendungen. Wir verstehen die einzigartigen Herausforderungen und Anforderungen des Embedded-Marktes und das M100F-Motherboard ist das Ergebnis unseres umfassenden Wissens und unserer Erfahrung auf diesem Gebiet.

Zuverlässigkeit und Haltbarkeit : Wir unterziehen das M100F-Motherboard strengen Tests, um seine Zuverlässigkeit und Haltbarkeit in anspruchsvollen eingebetteten Umgebungen sicherzustellen. Von Temperaturwechseltests bis hin zu Vibrations- und Stoßtests stellen wir sicher, dass das Motherboard unter verschiedenen Bedingungen zuverlässig funktioniert, und bieten Ihnen eine vertrauenswürdige Lösung für Ihre Embedded-Projekte.

Langfristiger Support : Wir bieten langfristigen Support für das M100F-Motherboard, einschließlich Software-Updates, Treiberunterstützung und technischer Unterstützung. Unser Engagement für unsere Kunden erstreckt sich über den gesamten Produktlebenszyklus und stellt sicher, dass Ihre eingebetteten Systeme im Laufe der Zeit auf dem neuesten Stand und zuverlässig bleiben.

Modell	CPU	COM	4K	LAN	USB2.0	USB3.2	SSD	Erinnerung	Leistung
M100F	Unterstützt Intel Alder Lake-N-Serie N200, N100, N97, N95, i3-N305 usw	6°C/2°C/10°C Optional	Unterstützung	1	6	2	1*MSATA 1*SATA 3.0	1*NB-DDR4 MAX 16G	+12V
				2	4	2

>> CPU-Informationen

CPU-Marke	CPU-Modell	dominante Frequenz	Maximale Turbofrequenz	CPU-Stromverbrauch	Der Volllast-Stromverbrauch der gesamten Platine
Intel Core	i3-N300	Acht Kerne 0,8G	3,80G	7W	20W
	i3-N305	Acht Kerne 1,8G	3,80G	15W	40W
Intel	N50		3,40G	6W	20W
	N95	Quad-Core 1,7G	3,40G	15W	40W
	N97	Quad-Core 2.0G	3,60G	12W	35W
	N100	Quad-Core 0,8G	3,40G	6W	20W
	N200	Quad-Core 1.0G	3,70G	6W	20W

>> Produktspezifikationen

Hauptplatine	170 mm (L) * 170 mm (B) * 22 mm (H)
CPU	Unterstützt Intel Alder Lake-N-Serie N200, N100, N97, N95, i3-N305 usw
Erinnerung	1 * NB-DDR4 SODIMM-Speichersteckplatz, unterstützt Einzelkanal-3200-MHz-Speicher, Niederspannung 1,2 V, maximale Unterstützung 16 GB
Stromversorgung	1*DC_JACK	Unterstützt 12 V Spannung, mit einem DC-Kopf-Innendurchmesser von 2,5 mm Der Stromverbrauch des Motherboards unter Volllast beträgt etwa 30 W. Wir empfehlen die Verwendung eines Netzteils mit 12 V/4 A oder höher
	1 * DC_PWR (4Pin)
Anzeigefunktion	Intel UHD-Grafik, unterstützt Einzeldisplay, Dual-Display/Dreifach-Display-Replikation, Dual-Display/Dreifach-Display-Erweiterung
	1 * VGA DB15-Schnittstelle	Unterstützt eine Auflösung von 1920*1080@60Hz
	1*DP-Schnittstelle (optional)	DP Unterstützt DP++ nicht, unterstützt 4K-Auflösung 4096/3840* 2160@60Hz
	Die VGA-Schnittstelle kann in eine DP-Schnittstelle geändert werden
	1 * HDMI 2.0-Schnittstelle	4K-Auflösung 4096/3840*2160@60Hz
	1*HDMI_CON-Pin	4K-Auflösung 4096/3840*2160@60Hz (16Pin, 2*8Pin, 2,0mm)
	1*LVDS/EDP1-Pin	Unterstützt Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm).
	LVDS und EDP1 sind optional und teilen sich Pins. EDP1 unterstützt keine 4K-Auflösung und verwendet ein EDP-B-Bildschirmkabel
	1*VCC_SEL-Pin	LVDS/EDP1 Spannungskontrollstift (6Pin, 2*3Pin, 2,0 mm)
	1*BKLT_CONN-Pin	LVDS/EDP1 Steuerpin für Hintergrundbeleuchtungsschalter (6Pin, 1*6Pin, 2,0 mm)
	1*EDP2-Pin	Mit EDP-A-Bildschirmkabel, unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm).
Netzwerkfunktion	1/2*RJ45 LAN-Schnittstelle	Einzelnes Netzwerk: Standard-Gigabit-Ethernet-Karte Realtek 8111H; Optionale Yutaiwei YT6801 Gigabit-Ethernet-Karte; Duales Netzwerk: unterstützt Realtek 8111H+Realtek 8111H Gigabit-Ethernet-Karten; Optionale Yutaiwei YT6801+Yutaiwei YT6801 Gigabit-Netzwerkkarte; Unterstützt Netzwerk-Wake-up und PXE-Boot-Funktion ohne Festplatte
	1*M2_WIFI-Schnittstelle	PCIE3.0-Signal, unterstützt Key Interface M.2 2230 WiFi Bluetooth-Modul
Festplattenfunktion	1*SATA-Schnittstelle	Standard-SATA-3.0-Festplattenschnittstelle
	1*NGFF(M.2) Schnittstelle	PCIE3.0-Signal, unterstützt Key Interface standardmäßige M.2 2280-Festplatte, optionale M.2 2242-Festplatte, unterstützt standardmäßig NVME (PCIE)-Protokoll, Hardware kann geändert werden, um SATA-Protokoll zu unterstützen
	1*SATA_PWR-Pin	Festplatten-Stromversorgungsstift, der 5 V und 12 V Strom liefern kann (4-polig, 1 x 4-polig, 2,54 mm).
Soundfunktion	Standardmäßige Unterstützung für den digitalen Audio-Decoder Realtek ALC897 HD und den 6-Kanal-High-Fidelity-Audio-Controller
	1*LINE_OUT Schnittstelle	Unterstützt Audioausgabe (grün)
	1*MIC_IN-Schnittstelle	Unterstützt Mikrofoneingang (rot)
	1 * JAMP-Stift	Der Verstärker unterstützt einen Zweikanalausgang mit 8-Ohm- und 5-Watt-Lautsprechern (4Pin, 1*4Pin, 2,0 mm).
	1*F_AUDIO-Pin	Standard-Audio-Pin (9Pin, 2*5Pin, 2,54 mm)
USB-Funktion	2 * USB3.2-Schnittstelle	Rückseitige Standard-USB-3.2-Geni-Schnittstelle mit einer maximalen Übertragungsbandbreite von 5 Gbit/s
	2 * USB2.0-Schnittstelle	Rückseitige Standard-USB-2.0-Schnittstelle, maximale Übertragungsbandbreite von 480 Mbit/s
	1*F_USB1-Pin	Vordere USB 2.0-Pins, ein Satz mit 2 * USB 2.0 (9Pin, 2*5Pin, 2,54 mm)
	1*F_USB2-Pin	Vordere USB 2.0-Pins, ein Satz mit 2 * USB 2.0 (9Pin, 2*5Pin, 2,54 mm)
SCHALTEN	1*F_PANEL-Pin	Schalter, Betriebsanzeige, Festplattenanzeige, Neustart-Pin (9-polig, 2 x 5-polig, 2,54 mm).
	1*JATX-Pin	Unterstützt Hardware-Steuerung für Einschalten und Starten (3-polig, 1 x 3-polig, 2,0 mm).
Andere E/A	COM1~6-Pin	Serieller Anschluss, unterstützt standardmäßig RS232 (9Pin, 2*5Pin, 2,54 mm)
	COM7~10-polig (optional)	Serieller Anschluss, standardmäßige Unterstützung RS232 (3Pin, 1*3Pin, 2,0 mm)
	COM3/4-Pin	Serieller Anschluss, optionale Unterstützung für RS232/422/485 (9-polig, 2 x 5-polig, 2,54 mm).
	COM2/6-Pin	Serieller Anschluss, optionale Unterstützung für RS232/485 (9Pin, 2*5Pin, 2,54 mm)
	1 * JPCOM1/2-Pin	Kann die neunte Pin-Spannung von COM1/2 auf 0 V/5 V/12 steuern (6Pin, 2*3Pin, 2,0mm)
	Alle seriellen Schnittstellen können modifiziert werden und die Hardware unterstützt TTL
	1 * JLPT-Pin	Paralleler Druck, Standarddruck (25Pin, 2*13Pin, 2,0 mm)
	1*CLR_CMOS-Pin	Motherboard-Reset- und Entladestift (2Pin, 1*2Pin, 2,54 mm)
	1*FAN1-Pin	CPU-Lüfter-Pin, unterstützt Temperaturregelung (3-polig, 1 x 3-polig, 2,54 mm).
	1*FAN2-Pin	Systemlüfter-Pin, unterstützt keine Temperaturregelung (3Pin, 1*3Pin, 2,54mm)
	1*J1-Stift	Debugging-Pin (10Pin, 2*5Pin, 2,0 mm)
Betriebsumgebung	Arbeitstemperatur: -10℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, keine Kondensation
BIOS	AMI BIOS, unterstützt zeitgesteuerten Start und intelligente Erkennung von Remote-Ein-/Ausschaltgeräten
Wachhund	Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0-255 Sekunden)
Betriebssystem	Unterstützt Windows 11, Windows 10, Linux usw (N100 und i3-N300 unterstützen die Versionen Windows 10, Windows 11 22H2 und 23H2)
