Placa-mãe compacta e sem ventilador incorporada para exibição inteligente em cidades, finanças, varejo, transporte e comercial

Visão geral

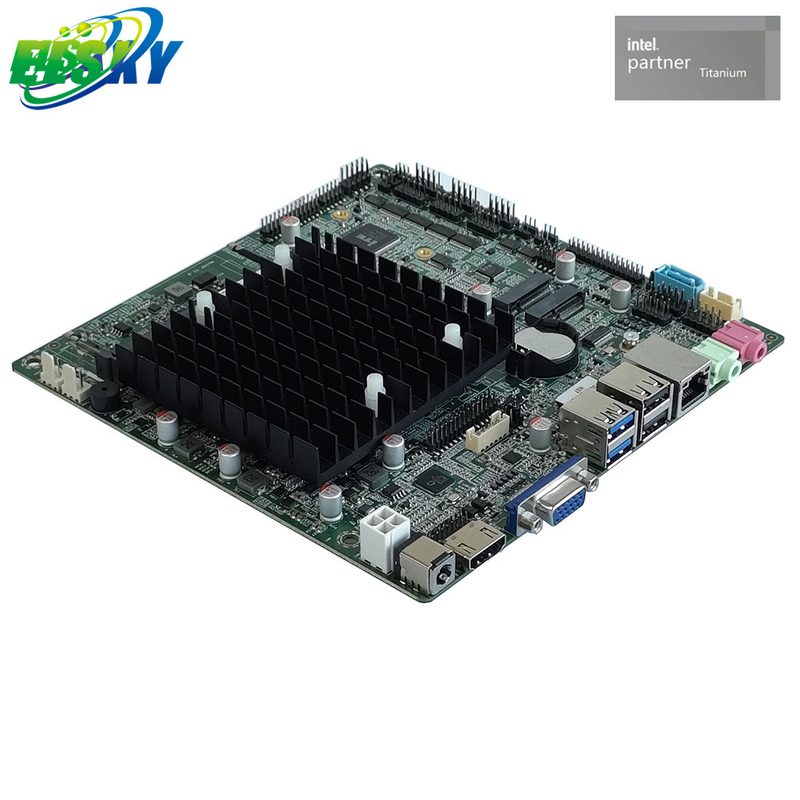

A placa-mãe Compact M100F é uma solução especializada projetada especificamente para aplicações embarcadas onde espaço, consumo de energia e confiabilidade são fatores críticos. Esta placa-mãe de formato pequeno oferece uma plataforma de computação completa em um pacote compacto, permitindo o desenvolvimento de sistemas embarcados eficientes e robustos. Com seu design otimizado e suporte para uma variedade de componentes específicos incorporados, o M100F fornece uma base confiável para aplicações que vão desde automação industrial e dispositivos domésticos inteligentes até equipamentos médicos e sistemas de transporte.

Características

Fator de forma ultracompacto : Medindo apenas [dimensões], a placa-mãe M100F foi projetada para caber nos espaços mais apertados. Seu tamanho pequeno o torna ideal para sistemas embarcados onde o espaço é severamente limitado, como em pequenas caixas de controle, dispositivos vestíveis e sistemas de infoentretenimento em veículos.

Baixo consumo de energia : Projetada com a eficiência energética em mente, a placa-mãe apresenta componentes de baixo consumo de energia e técnicas avançadas de gerenciamento de energia. Ele consome energia mínima e ainda oferece desempenho suficiente para tarefas incorporadas, prolongando a vida útil da bateria de dispositivos portáteis e reduzindo custos operacionais para sistemas em execução contínua.

Conectividade específica incorporada : O M100F vem com uma variedade de opções de conectividade adaptadas para aplicações incorporadas. Inclui portas seriais (RS - 232, RS - 485), pinos GPIO, interfaces de barramento CAN e portas Ethernet, permitindo comunicação perfeita com sensores, atuadores e outros dispositivos incorporados. Esses recursos de conectividade facilitam a integração da placa-mãe em sistemas embarcados complexos.

Operação em ampla faixa de temperatura : Construída para suportar condições ambientais adversas, a placa-mãe pode operar de forma confiável em uma ampla faixa de temperatura, de [temperatura mínima] a [temperatura máxima]. Isto o torna adequado para uso em ambientes industriais, aplicações externas e outros ambientes onde temperaturas extremas são comuns.

Aplicativo

Automação Industrial : Em sistemas de automação industrial, a placa-mãe Compact M100F pode ser utilizada para controlar e monitorar diversos processos. Sua conectividade específica incorporada permite a interface com sensores, motores e outros equipamentos industriais, permitindo controle preciso e aquisição de dados em tempo real.

Dispositivos domésticos inteligentes : Para aplicações domésticas inteligentes, a placa-mãe pode ser integrada a dispositivos como termostatos inteligentes, câmeras de segurança e hubs de automação residencial. Seu baixo consumo de energia e tamanho compacto o tornam adequado para dispositivos alimentados por bateria ou com espaço limitado, enquanto as opções de conectividade garantem integração perfeita com outros componentes domésticos inteligentes.

Equipamento Médico : Na área médica, a placa-mãe M100F pode ser usada em dispositivos médicos portáteis, sistemas de monitoramento de pacientes e equipamentos de diagnóstico. Sua confiabilidade, operação com baixo consumo de energia e capacidade de resistir a ambientes agressivos o tornam uma escolha adequada para aplicações médicas críticas.

Por que nos escolher

Expertise em Soluções Embarcadas : Nossa empresa possui ampla experiência no desenvolvimento de placas-mãe para aplicações embarcadas. Compreendemos os desafios e requisitos únicos do mercado embarcado, e a placa-mãe M100F é o resultado de nosso profundo conhecimento e experiência neste campo.

Confiabilidade e durabilidade : submetemos a placa-mãe M100F a testes rigorosos para garantir sua confiabilidade e durabilidade em ambientes embarcados exigentes. Desde testes de ciclo térmico até testes de vibração e choque, garantimos que a placa-mãe pode funcionar de forma confiável sob diversas condições, fornecendo a você uma solução confiável para seus projetos embarcados.

Suporte de longo prazo : Oferecemos suporte de longo prazo para a placa-mãe M100F, incluindo atualizações de software, suporte de driver e assistência técnica. Nosso compromisso com nossos clientes se estende por todo o ciclo de vida do produto, garantindo que seus sistemas embarcados permaneçam atualizados e confiáveis ​​ao longo do tempo.

Modelo	CPU	COM	4K	LAN	USB2.0	USB3.2	SSD	Memória	Poder
M100F	Suporta Intel Alder Lake-N série N200, N100, N97, N95, i3-N305, etc.	6C/2C/10C Opcional	apoiar	1	6	2	1 *MSATA 1*SATA3.0	1*NB-DDR4 MÁXIMO 16G	+12V
				2	4	2

>> Informações da CPU

Marca da CPU	Modelo de CPU	frequência dominante	Frequência Turbo Máxima	Consumo de energia da CPU	O consumo de energia em carga total de toda a placa
Intel Core	i3-N300	Oito núcleos 0,8G	3,80G	7W	20W
	i3-N305	Oito núcleos 1.8G	3,80G	15W	40W
Informações	N50		3,40G	6W	20W
	N95	Quad-core 1.7G	3,40G	15W	40W
	N97	Quad-core 2.0G	3,60G	12W	35W
	N100	Quad-core 0,8G	3,40G	6W	20W
	N200	Quad-core 1.0G	3,70G	6W	20W

>> Especificações do produto

Placa-mãe	170 mm (C) * 170 mm (L) * 22 mm (A)
CPU	Suporta Intel Alder Lake-N série N200, N100, N97, N95, i3-N305, etc.
Memória	1 * slot de memória SODIMM NB-DDR4, suporta memória de 3200 MHz de canal único, baixa tensão 1,2 V, suporte máximo de 16 GB
Fonte de energia	1*DC_JACK	Suporta tensão de 12 V, com diâmetro interno da cabeça DC de 2,5 mm O consumo de energia em carga total da placa-mãe é de cerca de 30W. Sugira usar uma fonte de alimentação de 12V/4A ou superior
	1 * DC_PWR (4 pinos)
Função de exibição	Gráficos Intel UHD, suporta tela única, replicação de tela dupla/tela tripla, expansão de tela dupla/tela tripla
	1 * interface VGA DB15	Suporta uma resolução de 1920*1080@60Hz
	1 * interface DP (opcional)	DP Não suporta DP++, suporta resolução 4K 4096/3840* 2160@60Hz
	A interface VGA pode ser alterada para interface DP
	1 * interface HDMI 2.0	Resolução 4K 4096/3840*2160@60Hz
	1 * pino HDMI_CON	Resolução 4K 4096/3840 * 2160 @ 60 Hz (16 pinos, 2 * 8 pinos, 2,0 mm)
	1 * pino LVDS/EDP1	Resolução de suporte 1920*1080@60Hz(30Pin,2*15Pin,2.0mm)
	LVDS e EDP1 são opcionais, compartilhando pinos. EDP1 não suporta resolução 4K e usa cabo de tela EDP-B
	1 * pino VCC_SEL	Pino de controle de tensão LVDS/EDP1 (6 pinos, 2 * 3 pinos, 2,0 mm)
	1 * pino BKLT_CONN	Pino de controle do interruptor de luz de fundo LVDS/EDP1 (6 pinos, 1 * 6 pinos, 2,0 mm)
	1 * pino EDP2	Usando cabo de tela EDP-A, suportando resolução 1920 * 1080 @ 60 Hz （30Pin, 2 * 15Pin, 2,0 mm）
Função de rede	Interface LAN 1/2*RJ45	Rede única: placa Ethernet Realtek 8111H Gigabit padrão; Placa Ethernet Gigabit Yutaiwei YT6801 opcional; Rede dupla: suporta placas Realtek 8111H+Realtek 8111H Gigabit Ethernet; Placa de rede Gigabit Yutaiwei YT6801 + Yutaiwei YT6801 opcional; Suporta ativação de rede e função de inicialização sem disco PXE
	1 * interface M2_WIFI	Sinal PCIE3.0, suporta módulo Key Interface M.2 2230 WiFi Bluetooth
Função de disco rígido	1 * interface SATA	Interface de disco rígido SATA 3.0 padrão
	1*NGFF(M.2) interface	Sinal PCIE3.0, suporta disco rígido M.2 2280 padrão de interface de chave, disco rígido M.2 2242 opcional, padrão suporta protocolo NVME (PCIE), hardware pode ser alterado para suportar protocolo SATA
	1 * pino SATA_PWR	Pino de fonte de alimentação do disco rígido, capaz de fornecer energia de 5 V e 12 V (4 pinos, 1 * 4 pinos, 2,54 mm)
Função de som	Suporte padrão para decodificador de áudio digital Realtek ALC897 HD e controlador de áudio de alta fidelidade de 6 canais
	1*LINE_OUT interface	Suporta saída de áudio (verde)
	1 * interface MIC_IN	Suporta entrada de microfone (vermelho)
	1 * pino JAMP	O amplificador suporta saída de canal duplo com alto-falantes de 8 ohms e 5 watts (4 pinos, 1 * 4 pinos, 2,0 mm)
	1 * pino F_AUDIO	Pino de áudio padrão (9 pinos, 2 * 5 pinos, 2,54 mm)
Função USB	2 * interface USB3.2	Interface USB 3.2 Geni padrão traseira, com largura de banda de transmissão máxima de 5 Gbps
	2 * interface USB2.0	Interface USB 2.0 padrão traseira, largura de banda de transmissão máxima de 480Mbps
	1 * pino F_USB1	Pinos USB 2.0 frontais, um conjunto com 2 * USB 2.0 (9 pinos, 2 * 5 pinos, 2,54 mm)
	1 * pino F_USB2	Pinos USB 2.0 frontais, um conjunto com 2 * USB 2.0 (9 pinos, 2 * 5 pinos, 2,54 mm)
TROCAR	1 * pino F_PANEL	Interruptor, luz de alimentação, luz do disco rígido, pino de reinicialização (9 pinos, 2 * 5 pinos, 2,54 mm)
	1 * pino jatx	Suporta controle de hardware para ligar e iniciar (3 pinos, 1 * 3 pinos, 2,0 mm)
Outras E/S	COM1~6 pinos	Porta serial, suporta RS232 por padrão (9 pinos, 2 * 5 pinos, 2,54 mm)
	COM7 ~ 10 pinos (opcional)	Porta serial, suporte padrão RS232 (3 pinos, 1 * 3 pinos, 2,0 mm)
	Pino COM3/4	Porta serial, suporte opcional para RS232/422/485 (9 pinos, 2 * 5 pinos, 2,54 mm)
	Pino COM2/6	Porta serial, suporte opcional para RS232/485 (9 pinos, 2 * 5 pinos, 2,54 mm)
	1 * pino jpcom1/2	Pode controlar a tensão do nono pino de COM1/2 a 0V/5V/12 (6 pinos, 2 * 3 pinos, 2,0 mm)
	Todas as portas seriais podem ser modificadas e o hardware suporta TTL
	1 * pino JLPT	Impressão paralela, impressão padrão (25 pinos, 2 * 13 pinos, 2,0 mm)
	1 * pino CLR_CMOS	Pino de reinicialização e descarga da placa-mãe (2 pinos, 1 * 2 pinos, 2,54 mm)
	1 * pino FAN1	Pino do ventilador da CPU, suporta controle de temperatura (3 pinos, 1 * 3 pinos, 2,54 mm)
	1 * pino FAN2	Pino do ventilador do sistema, não suporta controle de temperatura (3 pinos, 1 * 3 pinos, 2,54 mm)
	1 * pino j1	Pino de depuração (10 pinos, 2 * 5 pinos, 2,0 mm)
Ambiente operacional	Temperatura de trabalho: -10℃~60℃; Umidade de trabalho: 5% ~ 95% de umidade relativa, sem condensação
BIOS	AMI BIOS, suporta inicialização cronometrada e reconhecimento inteligente de dispositivos de ligar/desligar remoto
Assistir cachorro	Programação Watchdog, suporta função de reinicialização de hardware (256 níveis, 0-255 segundos)
Sistema operacional	Suporta Windows 11, Windows 10, Linux, etc. (N100 e i3-N300 suportam versões Windows 10, Windows 11 22H2 e 23H2)
