Compact M100F 마더보드는 공간, 전력 소비 및 신뢰성이 중요한 요소인 임베디드 애플리케이션을 위해 특별히 설계된 특수 솔루션입니다. 이 소형 폼 팩터 마더보드는 컴팩트한 패키지에 완전한 컴퓨팅 플랫폼을 제공하여 효율적이고 견고한 임베디드 시스템의 개발을 가능하게 합니다. 다양한 임베디드 특정 구성 요소에 대한 최적화된 설계와 지원을 통해 M100F는 산업 자동화 및 스마트 홈 장치부터 의료 장비 및 운송 시스템에 이르는 다양한 응용 분야에 대한 안정적인 기반을 제공합니다.
울트라 - 컴팩트 폼 팩터 : [치수]만 측정한 M100F 마더보드는 가장 좁은 공간에도 맞도록 설계되었습니다. 크기가 작기 때문에 소형 컨트롤 박스, 웨어러블 장치, 차량 내 인포테인먼트 시스템 등 공간이 매우 제한된 임베디드 시스템에 이상적입니다.
낮은 전력 소비 : 에너지 효율성을 염두에 두고 설계된 마더보드는 저전력 구성 요소와 고급 전원 관리 기술을 갖추고 있습니다. 최소한의 전력만 소비하면서 임베디드 작업에 충분한 성능을 제공하고 휴대용 장치의 배터리 수명을 연장하며 지속적으로 실행되는 시스템의 운영 비용을 절감합니다.
내장형 - 특정 연결성 : M100F에는 내장형 애플리케이션에 맞춰진 다양한 연결 옵션이 함께 제공됩니다. 여기에는 직렬 포트(RS - 232, RS - 485), GPIO 핀, CAN 버스 인터페이스 및 이더넷 포트가 포함되어 있어 센서, 액추에이터 및 기타 내장 장치와 원활한 통신이 가능합니다. 이러한 연결 기능을 통해 마더보드를 복잡한 임베디드 시스템에 쉽게 통합할 수 있습니다.
넓은 온도 범위 작동 : 가혹한 환경 조건을 견딜 수 있도록 제작된 마더보드는 [최저 온도]부터 [최대 온도]까지 넓은 온도 범위 내에서 안정적으로 작동할 수 있습니다. 따라서 산업 환경, 실외 응용 분야 및 극한의 온도가 흔히 발생하는 기타 환경에서 사용하기에 적합합니다.
산업 자동화 : 산업 자동화 시스템에서 Compact M100F 마더보드는 다양한 프로세스를 제어하고 모니터링하는 데 사용할 수 있습니다. 내장된 특정 연결 기능을 통해 센서, 모터 및 기타 산업용 장비와 인터페이스할 수 있어 정밀한 제어와 실시간 데이터 수집이 가능합니다.
스마트 홈 장치 : 스마트 홈 애플리케이션의 경우 마더보드를 스마트 온도 조절기, 보안 카메라, 홈 자동화 허브와 같은 장치에 통합할 수 있습니다. 낮은 전력 소비와 컴팩트한 크기 덕분에 배터리 전원을 사용하거나 공간이 제한된 장치에 적합하며 연결 옵션을 통해 다른 스마트 홈 구성 요소와 원활하게 통합할 수 있습니다.
의료 장비 : 의료 분야에서 M100F 마더보드는 휴대용 의료 기기, 환자 모니터링 시스템 및 진단 장비에 사용될 수 있습니다. 신뢰성, 저전력 작동 및 열악한 환경을 견딜 수 있는 능력으로 인해 중요한 의료 응용 분야에 적합한 선택입니다.
임베디드 솔루션에 대한 전문성 : 당사는 임베디드 애플리케이션용 마더보드 개발에 있어 광범위한 경험을 보유하고 있습니다. 우리는 임베디드 시장의 고유한 과제와 요구 사항을 이해하고 있으며, M100F 마더보드는 이 분야에 대한 심층적인 지식과 전문성의 결과입니다.
신뢰성 및 내구성 : M100F 마더보드는 까다로운 임베디드 환경에서도 신뢰성과 내구성을 보장하기 위해 엄격한 테스트를 거쳤습니다. 열 순환 테스트부터 진동 및 충격 테스트까지 마더보드가 다양한 조건에서 안정적으로 작동할 수 있도록 보장하여 임베디드 프로젝트를 위한 신뢰할 수 있는 솔루션을 제공합니다.
장기 지원 : 우리는 소프트웨어 업데이트, 드라이버 지원 및 기술 지원을 포함하여 M100F 마더보드에 대한 장기 지원을 제공합니다. 고객에 대한 우리의 약속은 제품 수명주기 전반에 걸쳐 확장되어 시간이 지나도 임베디드 시스템을 최신 상태로 유지하고 안정적으로 유지할 수 있도록 보장합니다.
모델 |
CPU |
COM |
4K |
랜 |
USB2.0 |
USB3.2 |
SSD |
메모리 |
힘 |
M100F |
Intel Alder Lake-N 시리즈 N200, N100, N97, N95, i3-N305 등 지원 |
6기음/2기음/10기음 선택 과목 |
지원하다 |
1 |
6 |
2 |
1*MSATA 1*SATA 3.0 |
1*NB-DDR4 최대 16G |
+12V |
2 |
4 |
2 |
>> CPU 정보
CPU 브랜드 |
CPU 모델 |
지배적인 주파수 |
최대 터보 주파수 |
CPU 전력 소비 |
전체 보드의 최대 부하 전력 소비 |
인텔 코어 |
i3-N300 |
8코어 0.8G |
3.80G |
7W |
20W |
i3-N305 |
8코어 1.8G |
3.80G |
15W |
40W |
|
인텔 |
N50 |
3.40G |
6W |
20W |
|
N95 |
쿼드코어 1.7G |
3.40G |
15W |
40W |
|
N97 |
쿼드코어 2.0G |
3.60G |
12W |
35W |
|
N100 |
쿼드코어 0.8G |
3.40G |
6W |
20W |
|
N200 |
쿼드코어 1.0G |
3.70G |
6W |
20W |

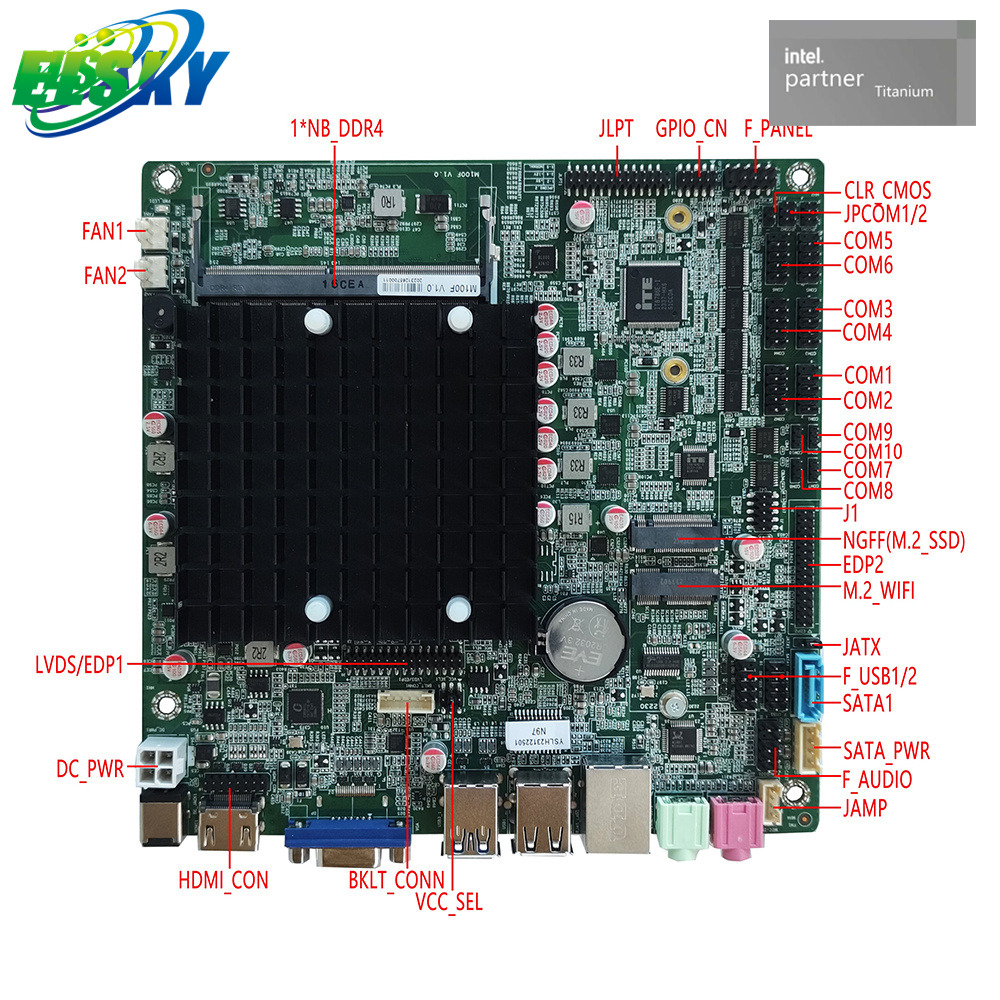

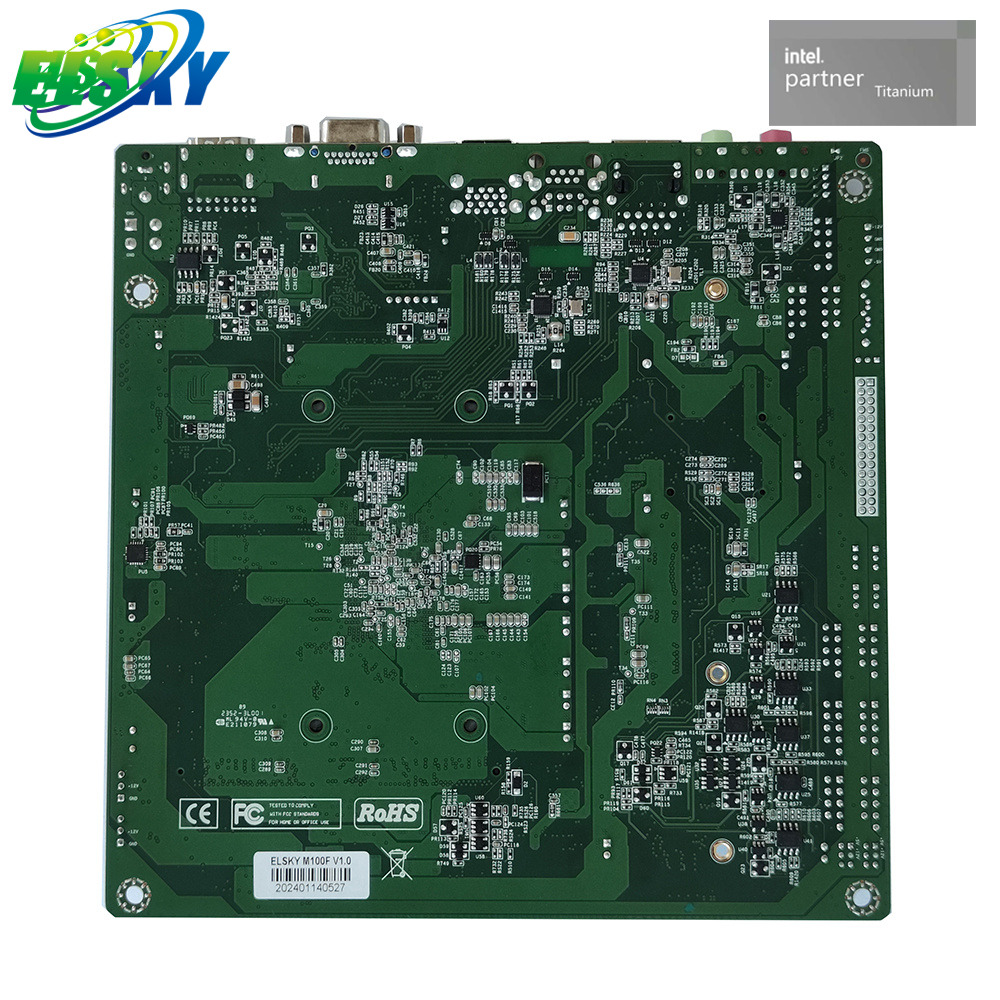

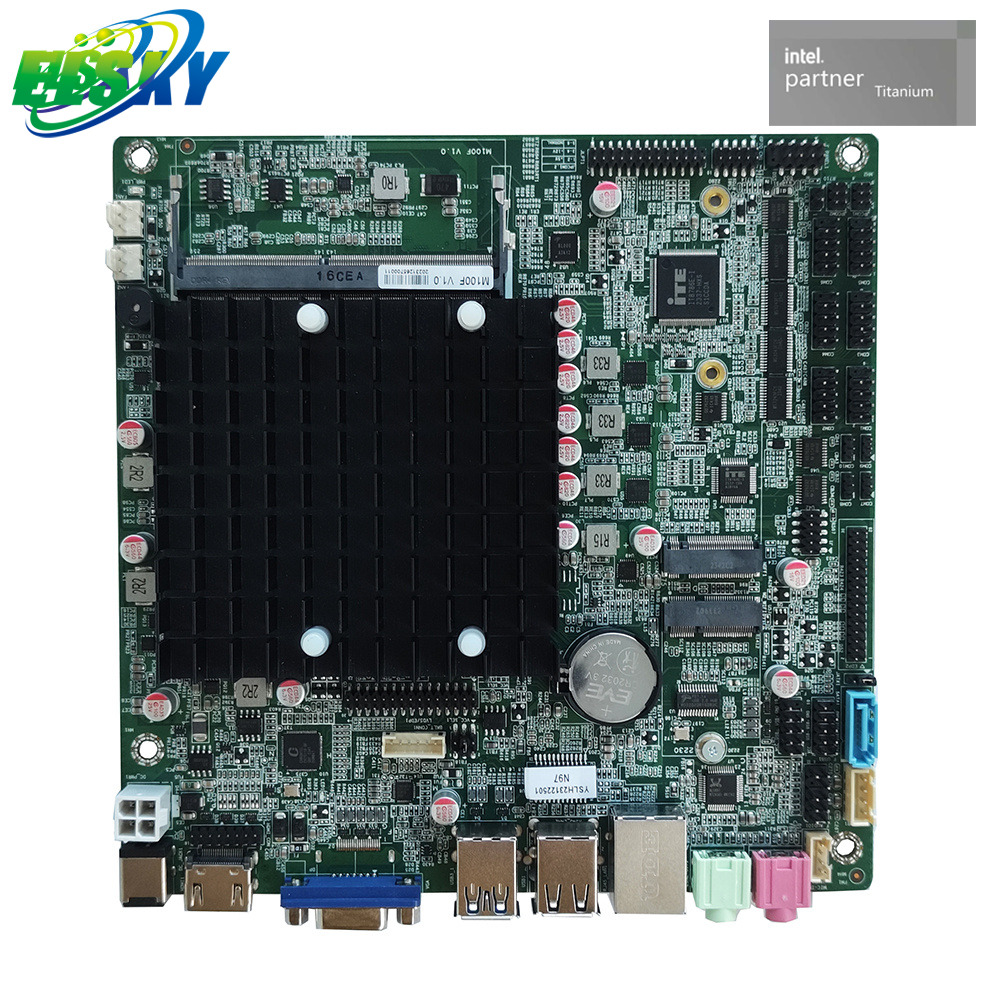

>> 제품 사양
마더보드 |
170mm(길이)*170mm(너비)*22mm(높이) |
|
CPU |
Intel Alder Lake-N 시리즈 N200, N100, N97, N95, i3-N305 등 지원 |
|
메모리 |
1*NB-DDR4 SODIMM 메모리 슬롯, 단일 채널 3200MHz 메모리 지원, 저전압 1.2V, 최대 지원 16GB |
|
전원공급장치 |
1*DC_JACK |
12V 전압 지원, DC 헤드 내경 2.5mm 마더보드의 전체 부하 전력 소비는 약 30W입니다. 12V/4A 이상의 전원 공급 장치 사용을 제안합니다. |
1*DC_PWR(4핀) |
||

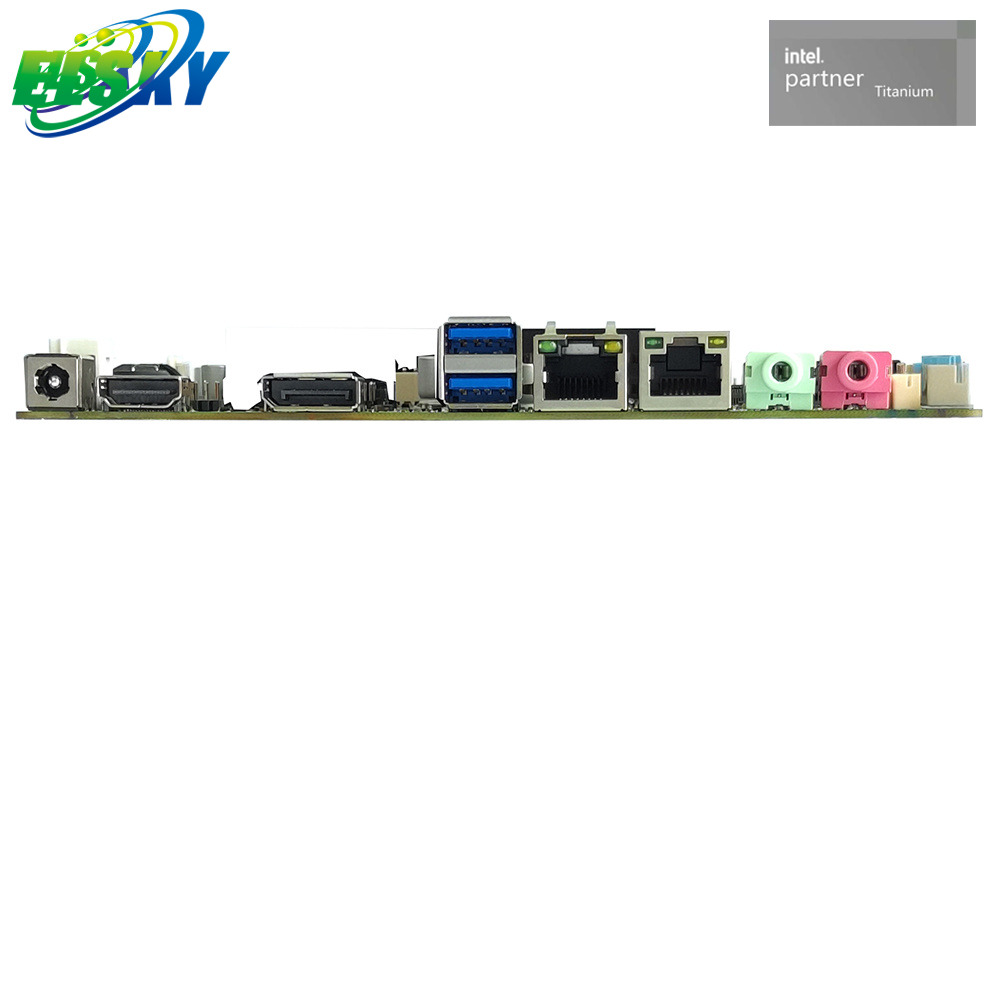

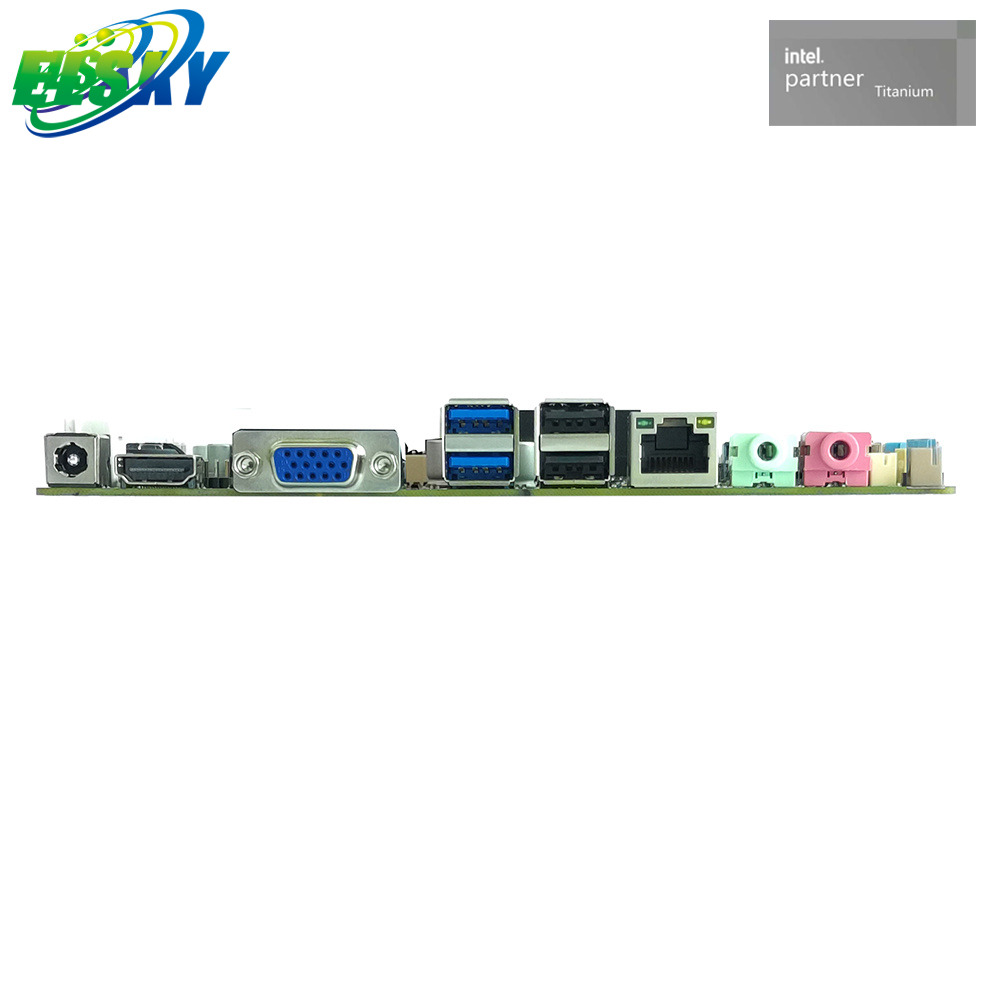

디스플레이 기능 |
인텔 UHD 그래픽, 단일 디스플레이, 듀얼 디스플레이/삼중 디스플레이 복제, 듀얼 디스플레이/삼중 디스플레이 확장 지원 |
|
1*VGA DB15 인터페이스 |
1920*1080@60Hz 해상도 지원 |
|
1*DP 인터페이스(옵션) |
DP DP++를 지원하지 않음, 4K 해상도 지원 4096/3840* 2160@60Hz |
|
VGA 인터페이스를 DP 인터페이스로 변경할 수 있습니다. |
||
1*HDMI 2.0 인터페이스 |
4K 해상도 4096/3840*2160@60Hz |
|
1*HDMI_CON 핀 |
4K 해상도 4096/3840*2160@60Hz(16핀,2*8핀,2.0mm) |
|
1*LVDS/EDP1 핀 |
지원 해상도 1920*1080@60Hz(30Pin,2*15Pin,2.0mm) |
|
LVDS 및 EDP1은 선택 사항이며 핀을 공유합니다. EDP1은 4K 해상도를 지원하지 않으며 EDP-B 스크린 케이블을 사용합니다. |
||
1*VCC_SEL 핀 |
LVDS/EDP1 전압 제어 핀(6Pin,2*3Pin,2.0mm) |
|
1*BKLT_CONN 핀 |
LVDS/EDP1 백라이트 스위치 제어 핀(6Pin,1*6Pin,2.0mm) |
|
1*EDP2 핀 |
EDP-A 스크린 케이블 사용, 해상도 1920*1080@60Hz(30Pin,2*15Pin,2.0mm) 지원 |
|
네트워크 기능 |
1/2*RJ45 LAN 인터페이스 |
단일 네트워크: 기본 Realtek 8111H 기가비트 이더넷 카드, 선택적인 Yutaiwei YT6801 기가비트 이더넷 카드; 듀얼 네트워크: Realtek 8111H+Realtek 8111H 기가비트 이더넷 카드를 지원합니다. Yutaiwei YT6801+Yutaiwei YT6801 기가비트 네트워크 카드 옵션; 네트워크 깨우기 및 PXE 디스크 없는 부팅 기능 지원 |
1*M2_WIFI 인터페이스 |
PCIE3.0 신호, 키 인터페이스 M.2 2230 WiFi Bluetooth 모듈 지원 |
|
하드디스크 기능 |
1*SATA 인터페이스 |
표준 SATA 3.0 하드 드라이브 인터페이스 |
1*NGFF(M.2) 인터페이스 |
PCIE3.0 신호, 키 인터페이스 지원 기본 M.2 2280 하드 드라이브, 옵션 M.2 2242 하드 드라이브, 기본 NVME(PCIE) 프로토콜 지원, SATA 프로토콜을 지원하도록 하드웨어 변경 가능 |
|
1*SATA_PWR 핀 |
5V 및 12V 전원을 공급할 수 있는 하드 디스크 전원 공급 장치 핀(4Pin,1*4Pin,2.54mm) |
|
사운드 기능 |
Realtek ALC897 HD 디지털 오디오 디코더 및 6채널 고음질 오디오 컨트롤러에 대한 기본 지원 |
|
1*LINE_OUT 인터페이스 |
오디오 출력 지원(녹색) |
|
1*MIC_IN 인터페이스 |
마이크 입력 지원(빨간색) |
|
1*JAMP 핀 |
앰프는 8옴 및 5와트 스피커(4핀, 1*4핀, 2.0mm)로 듀얼 채널 출력을 지원합니다. |
|
1*F_AUDIO 핀 |
표준 오디오 핀(9핀, 2*5핀, 2.54mm) |
|
USB 기능 |
2*USB3.2인터페이스 |
최대 전송 대역폭이 5Gbps인 후면 표준 USB 3.2 Geni 인터페이스 |
2*USB2.0인터페이스 |
후면 표준 USB 2.0 인터페이스, 최대 전송 대역폭 480Mbps |
|
1*F_USB1 핀 |
전면 USB 2.0 핀, 2 * USB 2.0(9핀, 2*5핀, 2.54mm) 1세트 |
|
1*F_USB2 핀 |
전면 USB 2.0 핀, 2 * USB 2.0(9핀, 2*5핀, 2.54mm) 1세트 |
|
스위치 |
1*F_PANEL 핀 |
스위치, 전원 표시등, 하드 드라이브 표시등, 재시작 핀(9핀, 2*5핀, 2.54mm) |
1*JATX 핀 |
전원 켜기 및 시작을 위한 하드웨어 제어 지원(3Pin,1*3Pin,2.0mm) |
|
기타 I/O |
COM1~6핀 |
직렬 포트, 기본적으로 RS232 지원(9핀, 2*5핀, 2.54mm) |
COM7~10핀(옵션) |
직렬 포트, 기본 지원 RS232(3Pin,1*3Pin,2.0mm) |
|
COM3/4핀 |
직렬 포트, RS232/422/485(9핀, 2*5핀, 2.54mm)에 대한 옵션 지원 |
|
COM2/6핀 |
직렬 포트, RS232/485(9핀, 2*5핀, 2.54mm)에 대한 옵션 지원 |
|
1*JPCOM1/2 핀 |
COM1/2의 9번 핀 전압을 0V/5V/12까지 제어할 수 있습니다. (6핀, 2*3핀, 2.0mm) |
|
모든 직렬 포트는 수정 가능하며 하드웨어는 TTL을 지원합니다. |
||
1*JLPT 핀 |
병렬 인쇄, 표준 인쇄(25Pin,2*13Pin,2.0mm) |
|
1*CLR_CMOS 핀 |
마더보드 재설정 및 방전 핀(2Pin,1*2Pin,2.54mm) |
|
1*FAN1 핀 |
CPU 팬 핀, 온도 제어 지원(3핀, 1*3핀, 2.54mm) |
|
1*FAN2 핀 |
시스템 팬 핀, 온도 제어를 지원하지 않음 (3핀,1*3핀,2.54mm) |
|
1*J1 핀 |
디버깅 핀(10Pin,2*5Pin,2.0mm) |
|
운영 환경 |
작동 온도: -10℃~60℃; 작동 습도: 상대 습도 5%~95%, 응축 없음 |
|
바이오스 |
AMI BIOS, 원격 전원 켜기/끄기 장치의 시간 초과 시작 및 지능형 인식 지원 |
|
감시견 |
워치독 프로그래밍, 하드웨어 재설정 기능 지원(256레벨, 0~255초) |
|
운영 체제 |
윈도우 11, 윈도우 10, 리눅스 등을 지원합니다. (N100과 i3-N300은 Windows 10, Windows 11 22H2, 23H2 버전을 지원합니다) |
|
