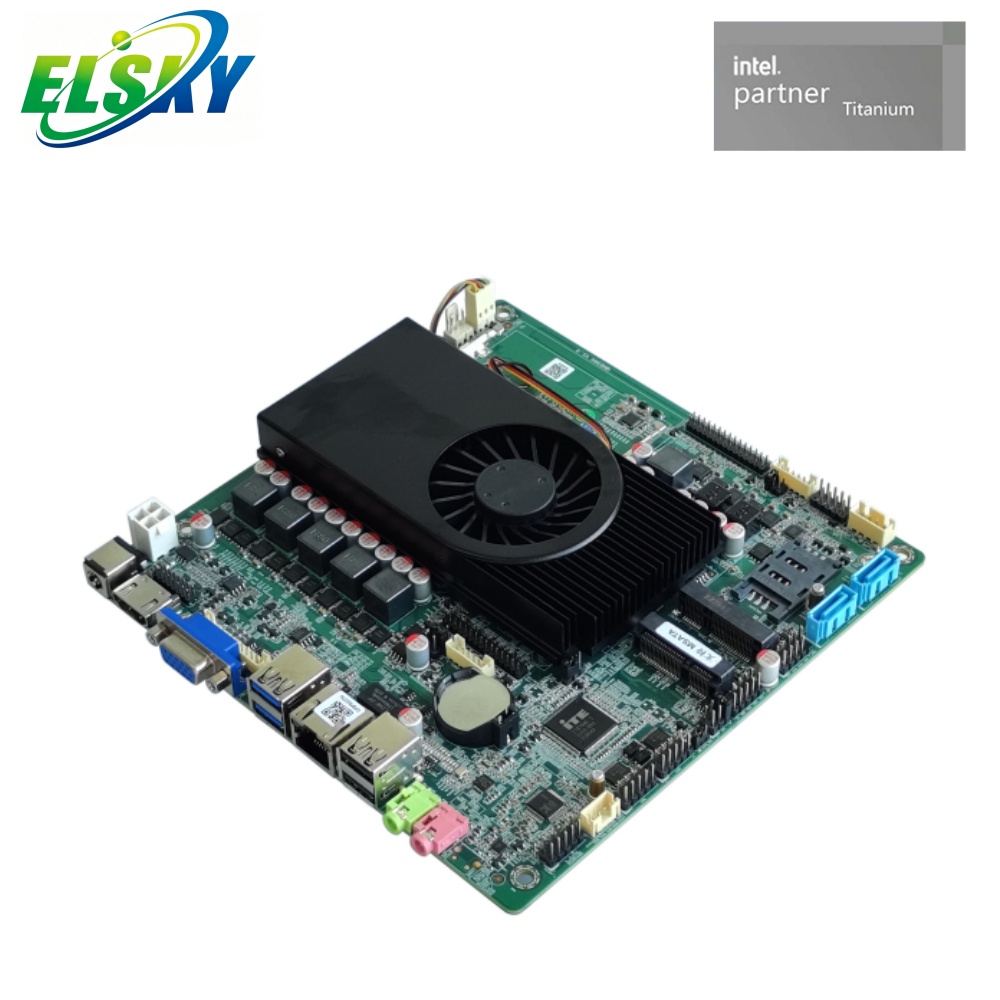

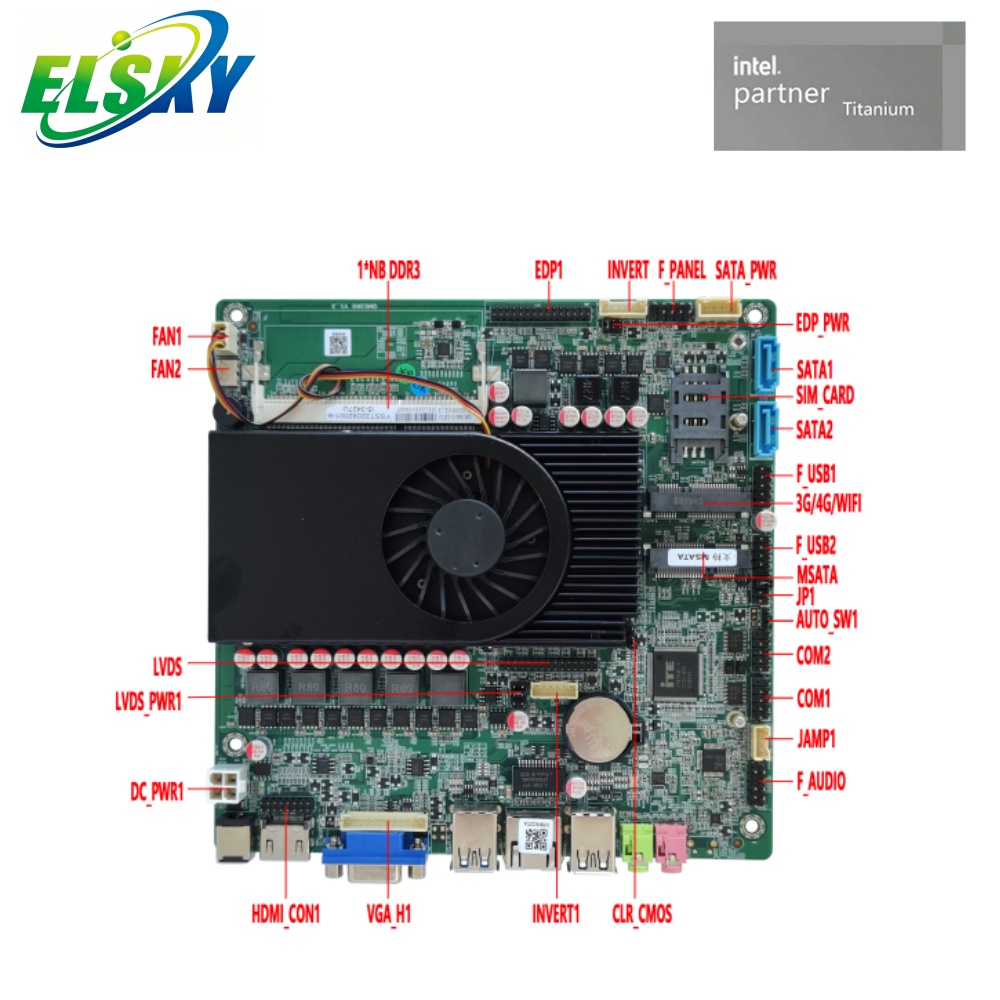

Tamanho da placa-mãe |
170 (C) mm * 170 (L) mm * 25 mm (A) |
CPU |
Suporta CPUs Intel de 2ª e 3ª geração |
Chipset |
Chipsets Intel série 6: HM65, HM67, QM67, etc. Chipsets Intel série 7: HM70, HM76, HM77, NM70, QM77, etc. |
Poder fornecer |
1*DC_IN |
O diâmetro interno da cabeça DC é de 2,5 MM e suporta 12V; Quando a CPU é da série U, o consumo de energia em carga total da placa-mãe é de cerca de 35W, e é recomendado usar uma fonte de alimentação 12V5A ou superior; Quando a CPU é da série M, o consumo de energia em carga total da placa-mãe é de cerca de 60W, e é recomendado usar uma fonte de alimentação 12V7A ou superior; |
|
1*DC_PWR |
|
Memória |
1 * slot DIMM |
Memória NB-DDR3, suporta memória de 1600 MHz, máximo suporta 8G |
Recursos de rede |
1 * interface LAN |
Suporte placa de rede Realtek 8106E 100M/8111H 1000M opcional, suporte para despertar de rede, função PXE |
|
1 * interface MINI_PCIE |
Suporta módulo WIFI por padrão, pode ser alterado para suportar módulo WiFi 3G/4G/Bluetooth |
Funções de exibição |
Gráficos |
Controlador gráfico Intel HD Graphics 3000/4000, suporta monitor único, cópia de monitor duplo, expansão de monitor duplo, monitor único em DOS |
|

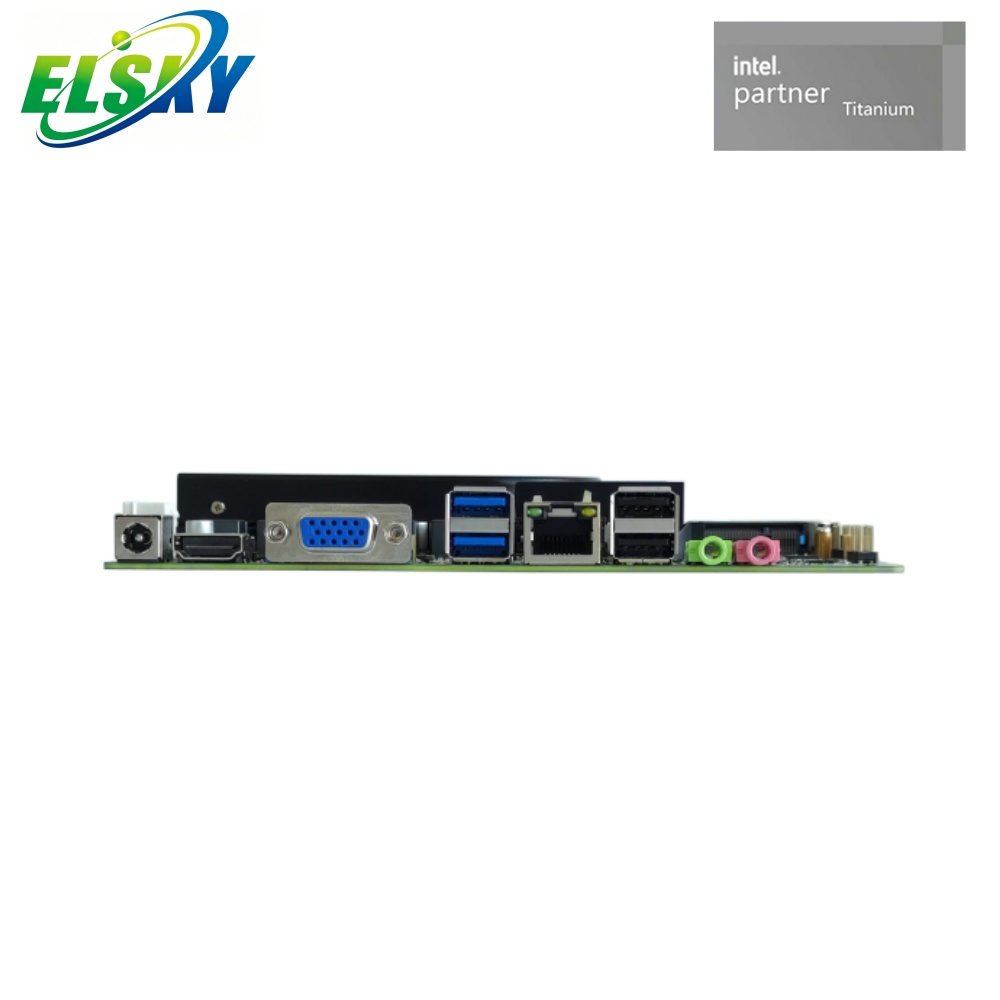

1 * interface VGA DB15 |
Resolução de suporte 1920*1080@60Hz |
|
1 * pino VGA_H |
Resolução de suporte 1920 * 1080 @ 60 Hz (12 pinos, 1 * 12 pinos, 2,0 mm) |
|
1 * interface HDMI 1.4 |
Resolução de suporte 1920*1080@60Hz |
|
1 * pino HDMI_CON |
Resolução de suporte 1920 * 1080 @ 60 Hz (16 pinos, 2 * 8 pinos, 2,0 mm) |
|
1 * pino EDP1 |
Resolução de suporte 1920 * 1080 @ 60 Hz (30 pinos, 2 * 15 pinos, 2,0 mm) |
|
1 * pino EDP1_PWR |
Pino de controle de tensão EDP1 (6 pinos, 2 * 3 pinos, 2,0 mm) |
|
1 * pino INVERTER 2 |
Pino de controle de luz de fundo EDP1 (6 pinos, 1 * 6 pinos, 2,0 mm) |
|
1 * pino LVDS/EDP2 |
Resolução de suporte 1920 * 1080 @ 60 Hz (30 pinos, 2 * 15 pinos, 2,0 mm) |
|
EDP2 e LVDS compartilham os mesmos pinos, suportam LVDS por padrão e suportam EDP2 por opção. |
|
1 * pino LVDS_PWR1 |
Pino de controle de tensão LVDS/EDP2 (6 pinos, 2 * 3 pinos, 2,54 mm) |
|
1 * pino INVERTER 1 |
Pino de controle de luz de fundo LVDS/EDP2 (6 pinos, 1 * 6 pinos, 2,0 mm) |
Função USB |
2 * interface USB3.0 |
Interface USB3.0 padrão traseira |
|
Quando o chipset é da série 6 ou HM75, a porta USB azul tem velocidade USB 2.0; Quando o chipset é da série 7 (exceto HM75), a porta USB azul tem velocidade USB3.0; HM75 não suporta USB3.0 |
|
2 * interface USB 2.0 |
Interface USB 2.0 padrão traseira |
|
1 * pino F_USB1 |
Pino USB2.0 frontal, um conjunto tem 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,54 mm) |
|
1 * pino F_USB2 |
Pino USB2.0 frontal, um conjunto tem 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,54 mm) |
Recursos de som |
Decodificador de áudio digital Realtek ALC662/897 HD integrado ou controlador de áudio digital USB CJC6811A opcional |
|
1 * interface LIN_OUT |
Suporte para saída de áudio |
|
1 * interface MIC_IN |
Suporte para entrada de microfone |
|
1 * pino JAMP |
Suporta saída de alto-falante de 8 ohm e 5 watts (amplificador de potência) (4 pinos, 1 * 4 pinos, 2,0 mm) |
|
1 * pino F_AUDIO |
Pino de áudio padrão (9 pinos, 2 * 5 pinos, 2,54 mm) |
Função de disco rígido |
1 * interface MSATA |
Suporte a disco MINI_SATA, suporte MSATA2.0 |
|
1 * interface SATA1 |
Interface de disco rígido SATA padrão, suporte SATA3.0 |
|
1 * interface SATA2 |
Interface de disco rígido SATA padrão, suporta SATA2.0 |
|
1 * pino SATA_PWR |
O pino da fonte de alimentação do disco rígido pode receber energia de 5 V ou 12 V (4 pinos, 1 * 4 pinos, 2,54 mm) |
Função de comutação |
1 * pino F_PANEL |
Interruptor, luz de alimentação, luz do disco rígido, pino de reinicialização (9 pinos, 2 * 5 pinos, 2,54 mm) |
|
1 * pino AUTO_SW |
Pino de alimentação de controle de hardware (3 pinos, 1 * 3 pinos, 2,0 mm) |
Outras E/S |
2 * pino COM |
Suporta padrão RS232, sem RS485 (9 pinos, 2 * 5 pinos, 2,54 mm) |
|
1 * pino JP1 |
Controle COM2 pino 9 tensão 0V / 5V / 12V opcional (6 pinos, 2 * 3 pinos, 2,0 mm) |
|
1*SIM_SLOT |
Suporte para cartão SIM, o cartão SIM é necessário ao usar 3G/4G |
|
1 * pino CLR_CMOS |
Pinos de reinicialização e descarga da placa-mãe (3 pinos, 1 * 3 pinos, 2,54 mm) |
|
2 * pino de ventilador |
O pino do ventilador não suporta controle de temperatura (3 pinos, 1 * 3 pinos, 2,54 mm) |
|
1 * botão FANTASMA (opcional) |
Botão de restauração de uma tecla do sistema A placa-mãe não possui um botão GHOST por padrão |
|
1 * luz PWR_LED (opcional) |
Luz de alimentação (verde); sempre ligado quando ligado. A placa-mãe não possui uma luz PWR_LED por padrão. |
|
1 * luz HDD_LED (opcional) |
LED do disco rígido (vermelho); pisca quando o computador é ligado após o disco rígido ser conectado. A placa-mãe não possui um LED HDD_LED por padrão. |
Ambiente Operacional |
Temperatura de trabalho: -10℃~60℃; Umidade de trabalho: 5% ~ 95% de umidade relativa, sem condensação |
BIOS |
AMI BIOS, suporta inicialização, inicialização programada, ativação e desativação remota e identificação inteligente de dispositivos |
Assistir cachorro |
Programação Watchdog, suporte à função de redefinição de hardware (256 níveis, 0 ~ 255 segundos) |
Os |
Suporta Windows 10, Windows 8, Windows 7, Windows XP, Linux, etc. |
