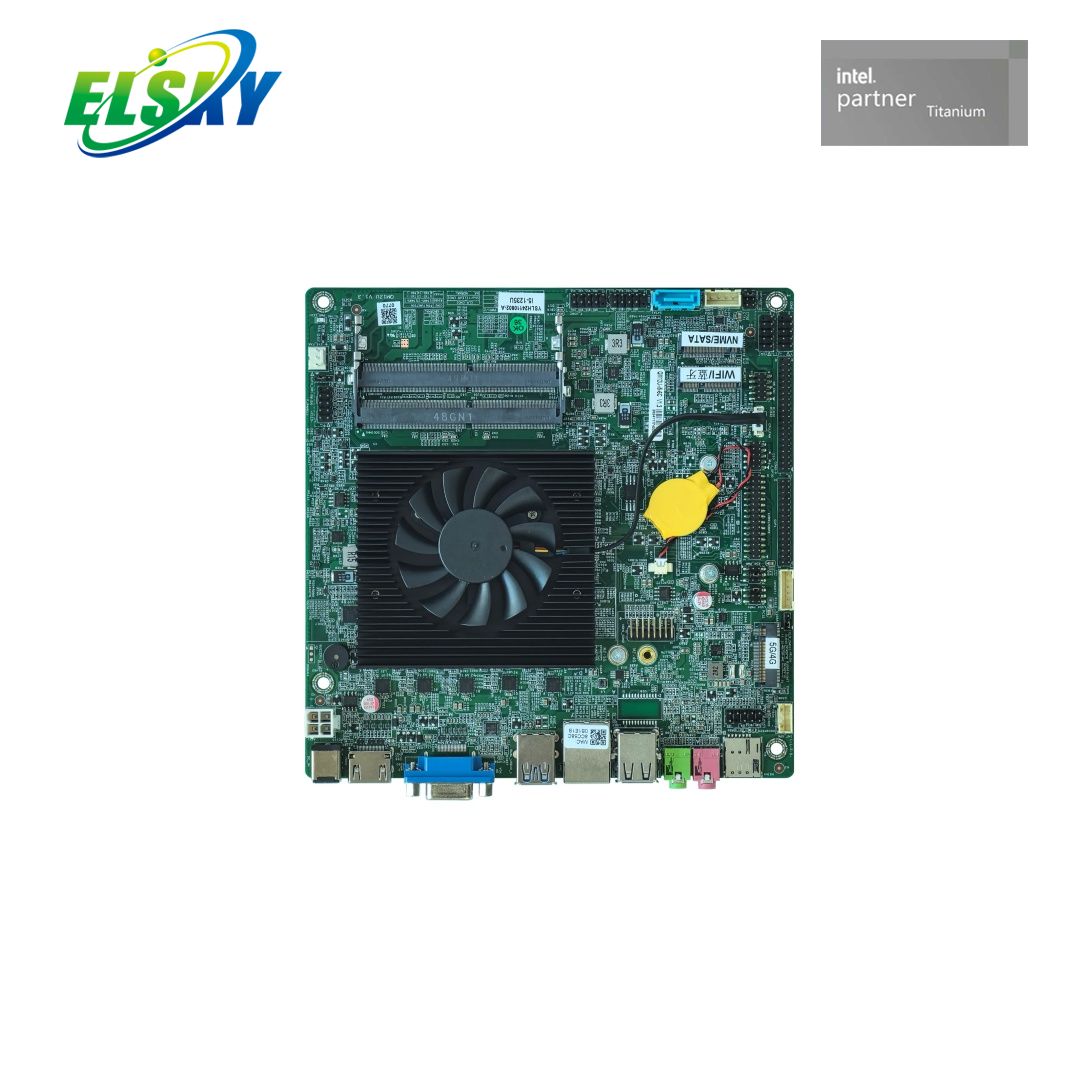

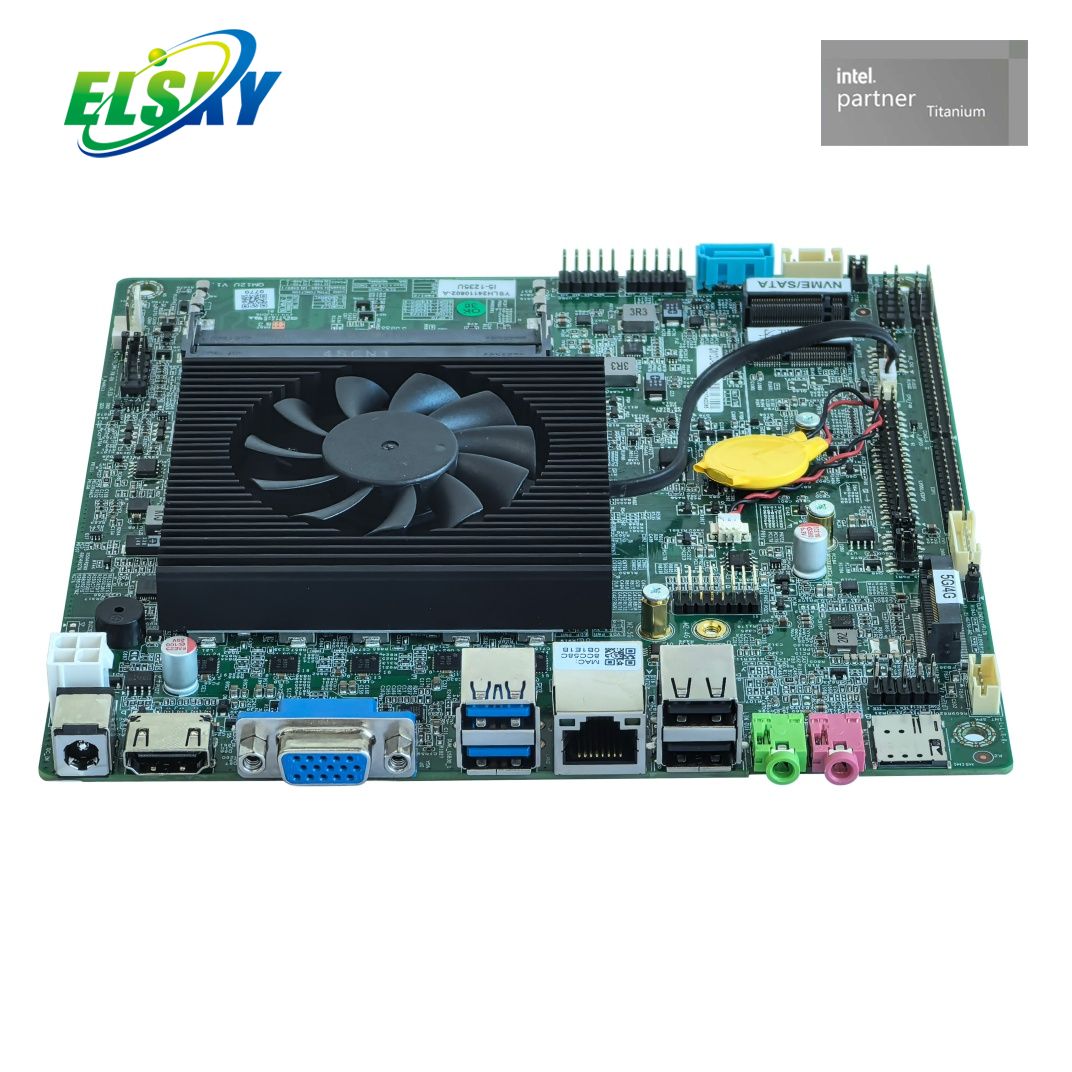

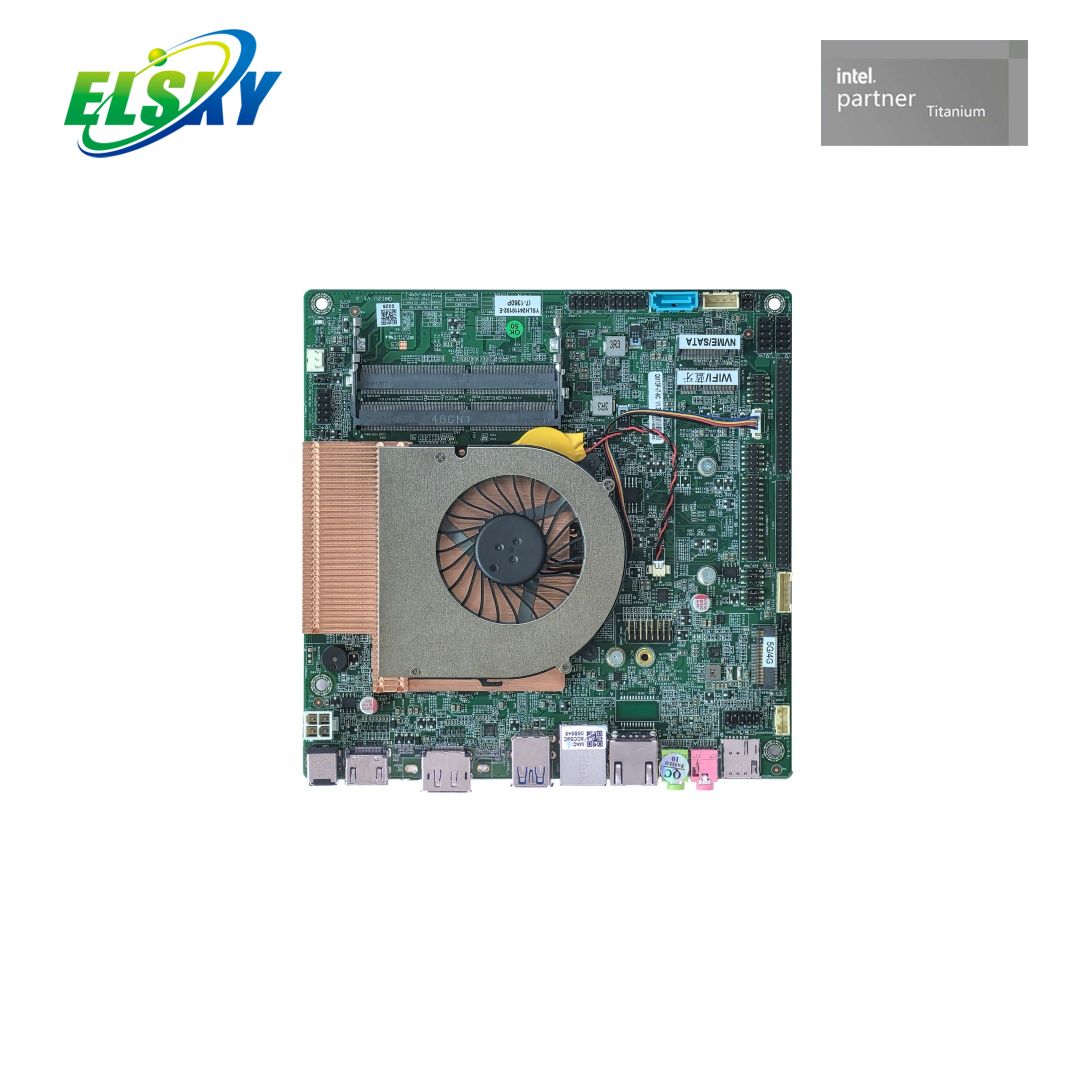

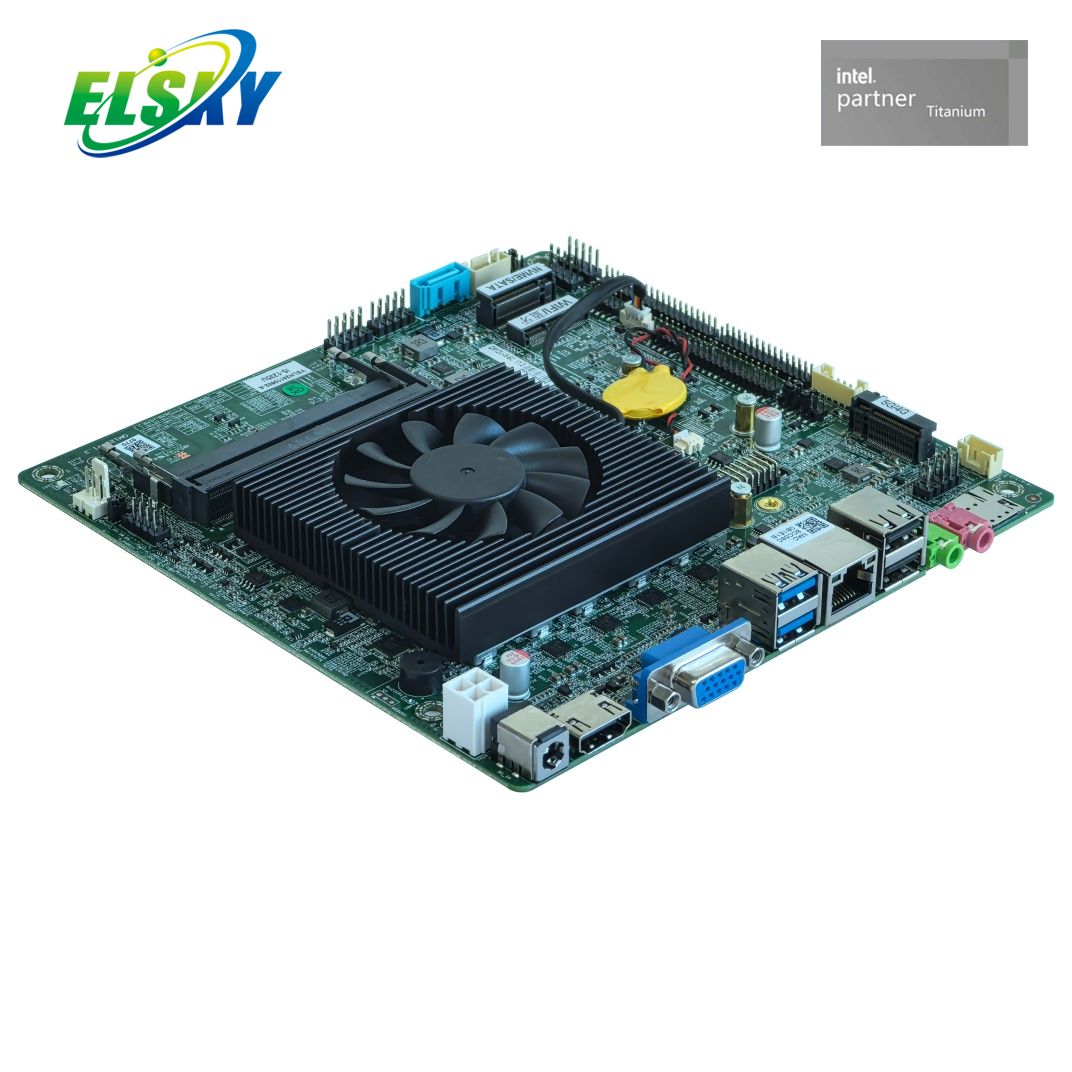

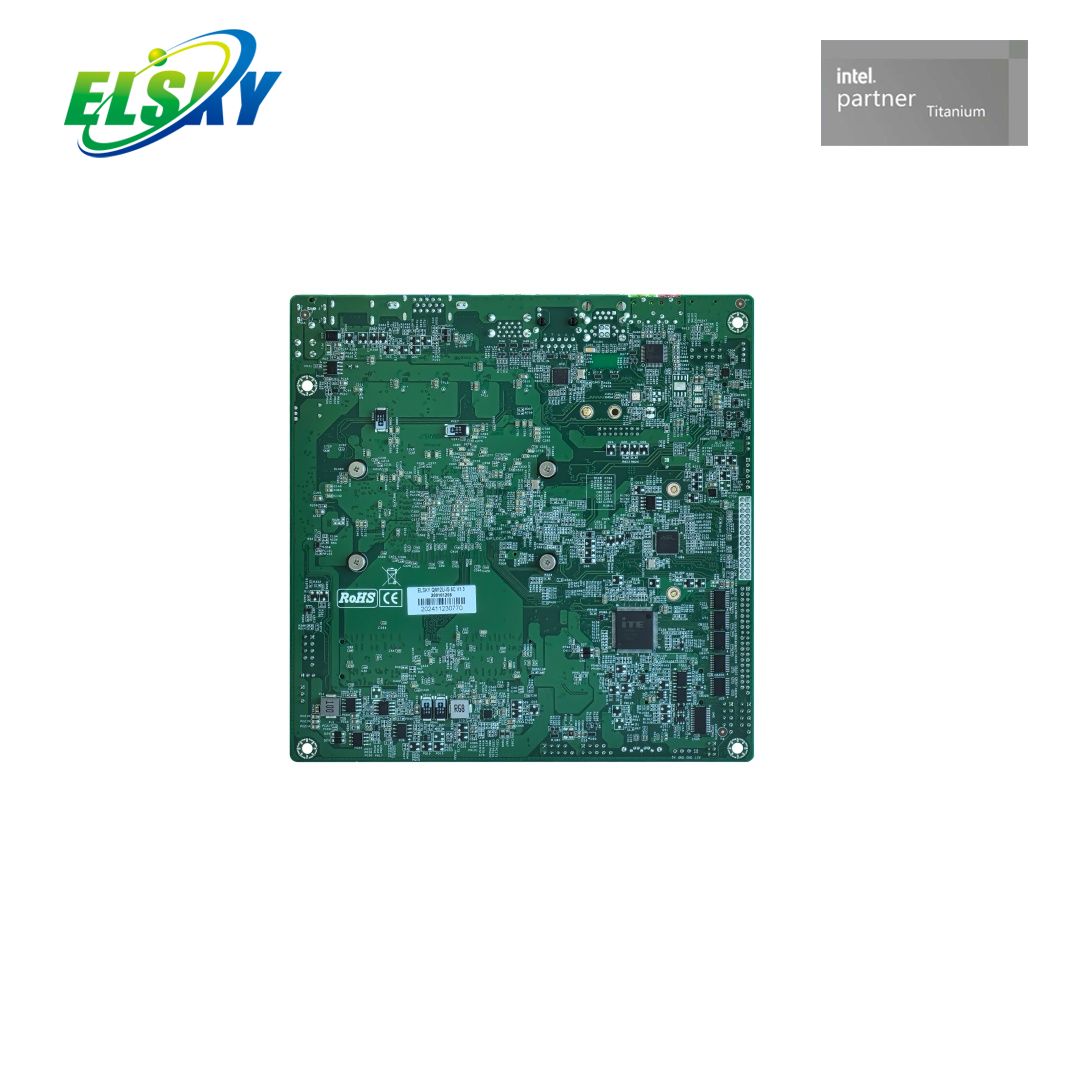

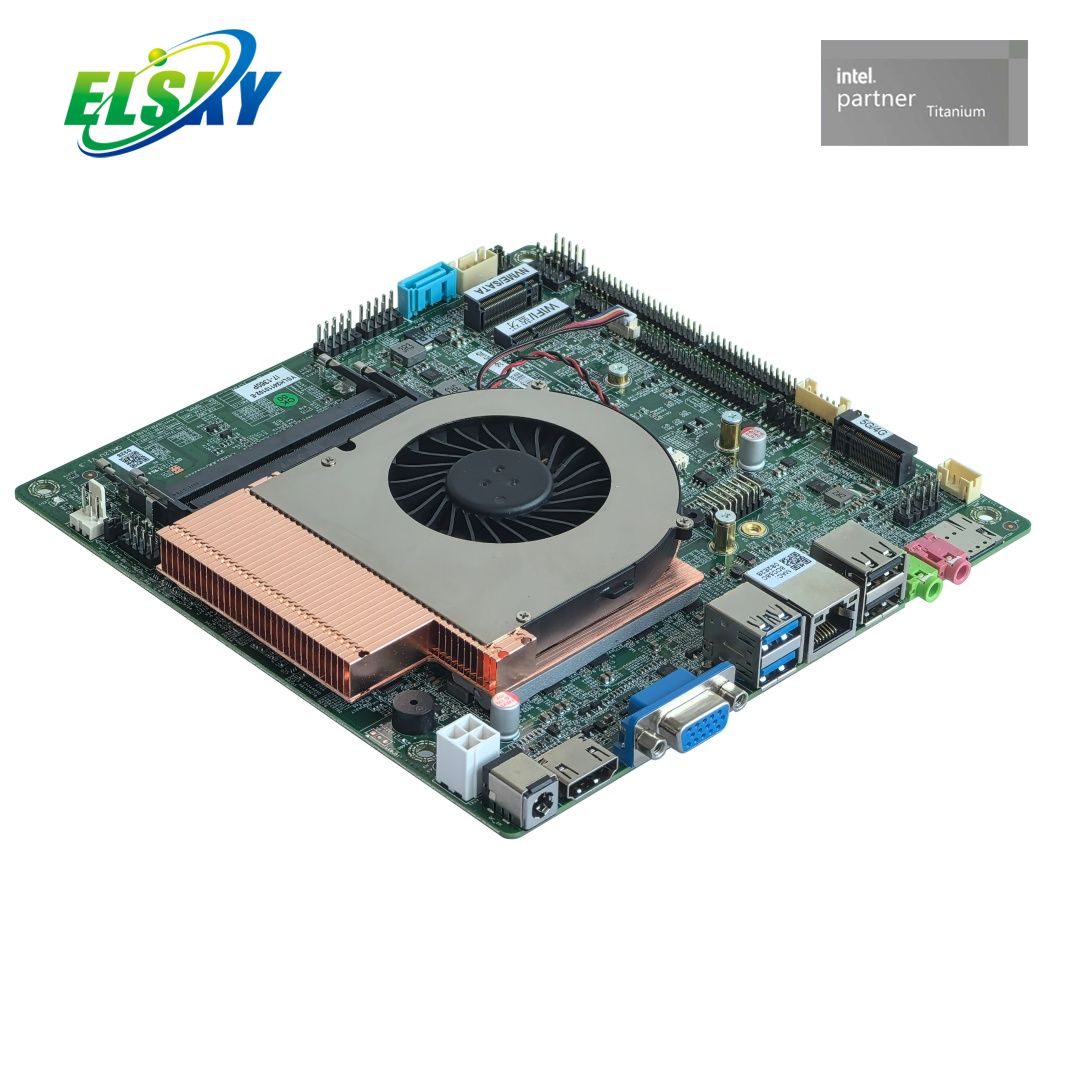

Visão geral
A QM13 é uma placa industrial Mini-ITX carro-chefe construída para desempenho máximo em ambientes 24 horas por dia, 7 dias por semana. Equipado com processadores Intel da série Raptor Lake U/P/H de 13ª geração, ele oferece o mais alto desempenho disponível no formato Mini-ITX.
Características
Desempenho Intel Raptor Lake de 13ª geração
com processadores Intel Raptor Lake série U/P/H de 13ª geração (i3/i5/i7/i9). Frequências mais altas e arquitetura híbrida aprimorada proporcionam desempenho de destaque para as aplicações industriais mais exigentes.
Memória DDR4 de alta velocidade
2 slots DDR4 SODIMM suportam até 64 GB de memória em velocidades de até 3.200 MHz — ideal para aplicativos com uso intenso de dados.
Saída de monitor quádruplo 4K
HDMI 2.0 (4K a 60 Hz), DP 1.4 (4K a 60 Hz), VGA, EDP1, LVDS/EDP2 — suporta até 4 monitores 4K independentes.
Opções de rede flexíveis
1 ou 2 x Gigabit LAN (Intel i219V + Realtek 8111H) com suporte Wake-on-LAN e PXE.
Armazenamento versátil
1 x porta M.2 2280 NVMe/SATA (PCIe 4.0) + 1 porta SATA 3.0 para acesso rápido aos dados.
Expansão sem fio avançada
M.2 Key-E 2230 para módulo WiFi/BT + M.2 Key-B para módulo 4G/5G.
Rica conectividade de E/S
8 x USB (2 x USB3.2 + 6 x USB2.0) e 2/6 x portas COM opcionais.
Ampla entrada de energia
Suporta 12V/19V DC-IN ou ATX 4Pin. Série U/P: 12V7A/19V5A; Série H: 12V10A/19V6.3A.
Durabilidade de nível industrial
-10°C a 60°C de temperatura operacional. Temporizador Watchdog com redefinição de hardware de 256 níveis.
Aplicativo
Sistemas de controle industrial: desempenho de destaque para automação de fábrica, máquinas CNC e sistemas PLC com 6 portas COM opcionais.
Sinalização digital: HDMI 2.0 (4K@60Hz) + DP 1.4 (4K@60Hz) para a reprodução de vídeo 4K mais suave em lojas, aeroportos e hotéis.
Quiosques Self-Service: Mini-ITX compacto (170x170mm) com expansão 4G/5G M.2 para terminais interactivos avançados.
Automação incorporada: armazenamento M.2 NVMe e expansão sem fio para gateways IoT e computação de IA de ponta.
Equipamentos Médicos: Computação de mais alto desempenho para sistemas avançados de diagnóstico e imagens médicas.
Segurança de rede: LAN Gigabit dupla para firewalls de última geração, gateways VPN e dispositivos UTM.
Edge AI Computing: frequências máximas de 13ª geração de até 5,4 GHz oferecem o melhor desempenho para inferência de IA na borda.
Por que nos escolher
Desempenho emblemático do Raptor Lake de 13ª geração: Frequências máximas de até 5,4 GHz (i9-13900H) – o desempenho mais alto disponível em placas industriais Mini-ITX.
Suporte para monitor Quad 4K: HDMI 2.0 + DP 1.4 permite quatro monitores 4K independentes a 60 Hz.
Pronto para 4G/5G: slot M.2 Key-B dedicado para módulos 4G/5G.
4 configurações de E/S: Escolha entre 2C, 2L2C, 6C ou 2L6C — mesmo espaço, E/S diferente.
Teste de Burn-In 24 horas por dia, 7 dias por semana: Cada placa passa por testes de 48 horas antes do envio.
Preço direto da fábrica: Preço no atacado direto de Shenzhen.
modelo |
CPU |
4K |
LAN |
COM |
USB2.0 |
USB3.2 |
SSD |
Memória |
Poder |
QM13 |
Suporta Intel Raptor Lake série U/P/H de 13ª geração i3, i5, i7, i9 |
√ |
1 |
2/6 |
6 |
2 |
1*M.2 1*SATA |
2*NB-DDR4 MÁXIMO 64G |
+12V/19V |
2 |
2/6 |
4 |
2 |
>> Informações da CPU
CPU |
da CPU Marca |
de CPU Modelo |
núcleo/thread |
Frequência principal |
Frequência turbo |
Consumo básico de energia da CPU (W) |
Consumo máximo de energia turbo (W) |
13ª geração I3 |
Essencial |
1305U |
5 núcleos/6 threads |
1,6G |
4,5G |
15 |
55 |
1315U |
6 núcleos/8 threads |
1,2G |
4,5G |
15 |
55 |
13ª geração I5 |
Essencial |
1334U |
10 núcleos/12 threads |
1,3G |
4,6G |
15 |
55 |
1335U |
10 núcleos/12 threads |
1,3G |
4,6G |
15 |
55 |
1345U |
10 núcleos/12 threads |
1,6G |
4,7G |
15 |
55 |
13ª geração I7 |
Essencial |
1355U |
10 núcleos/12 threads |
1,7G |
5,0G |
15 |
55 |
1365U |
10 núcleos/12 threads |
1,8G |
5,2G |
15 |
55 |
13ª geração I5 |
Essencial |
1340P |
12 núcleos/16 threads |
1,8G |
4,6G |
28 |
64 |
1350P |
12 núcleos/16 threads |
1,9G |
4,7G |
28 |
64 |
13ª geração I7 |
Essencial |
1360P |
12 núcleos/16 threads |
2,2G |
5,0G |
28 |
64 |
1370P |
14 núcleos/20 threads |
1,9G |
5,2G |
28 |
64 |
13ª geração I5 |
Essencial |
13420H |
8 núcleos / 12 threads |
2.1G |
4,60G |
45 |
95 |
13500H |
12 núcleos/16 threads |
2,6G |
4,70G |
45 |
95 |
13600H |
12 núcleos/16 threads |
2,8G |
4,80G |
45 |
95 |
13ª geração I7 |
Essencial |
13620H |
10 núcleos/16 threads |
2.4G |
4,90G |
45 |
115 |
13700H |
14 núcleos/20 threads |
2.4G |
5,00G |
45 |
115 |
13800H |
14 núcleos/20 threads |
2,5G |
5,20G |
45 |
115 |
13ª geração I9 |
Essencial |
13900H |
14 núcleos/20 threads |
2,6G |
5,40G |
45 |
115 |
>> Especificações do produto
Tamanho da placa-mãe |
170 mm (L) * 170 mm (L) * 21 mm (A) (incluindo a espessura do ventilador) |
CPU |
QM12U |
Suporta CPU Intel Alder Lake12ª geração da série U/P/H |
|
QM13U |
Suporta CPU Intel Raptor Lake13ª geração da série U/P/H |
Fonte de energia |
1*DC_IN |
O diâmetro interno da cabeça DC é de 2,5 mm, suportando 12V/19V O consumo máximo de energia turbo da CPU da série U é de 55W, e é recomendado o uso de uma fonte de alimentação de 12V 7A ou 19V5A ou superior; O consumo máximo de energia turbo da CPU da série P é de 64W. Recomenda-se utilizar fonte de alimentação de 12V 7A ou 19V5A ou superior; O consumo máximo de energia turbo da CPU da série H é de 115W. Recomenda-se a utilização de fonte de alimentação de 12V 10A ou 19V 6,3A ou superior; |
|
1 * DC_ATX (4 pinos) |
Bater |
2 * Slot SODIMM |
Memória NB-DDR4, suportando memória 2133/2400/2666/2933/3200, com suporte máximo de 64GB; |
Função de rede |
1/2*RJ45_LAN Interface |
Rede única: Suporta placa Ethernet Intel I219V Gigabit por padrão; Rede dupla: Suporta placa Intel I219V+Realtek 8111H Gigabit Ethernet; Suporta ativação de rede e função PXE; |
|
1 * interface M2-WIFI |
Sinal PCIE3.0, suporta interface Key-E M.2 2230 módulo WiFi/Bluetooth |
|
Interface 1*4G/5G-M.2 |
Suporta módulo M.2 5G (3052/3042) de interface Key-B ou módulo M.2 4G (3042) |
Função de exibição |
Placa gráfica Intel UHD Graphics Ultra core |
Suporta exibição única, exibição dupla/exibição tripla/replicação de exibição quádrupla, exibição dupla/exibição tripla/expansão de exibição quádrupla, exibição dupla sob SHELL; |
|
1 * interface HDMI2.0 |
Suporta resolução 4K de 4096/3840* 2160@60Hz |
|
1 * pino HDMI_CON |
Suporta resolução 4K de 4096/3840* 2160 @ 30 Hz (16 pinos, 2 * 8 pinos, 2,0 mm) |
|
1 * interface VGA DB15 |
Suporta resolução 4K de 1920*1080@60Hz |
|
1 * interface DP (opcional) |
Suporte DP++; Suporta resolução 4K de 4096/3840* 2160@60Hz |
|
Interface VGA pode mudar para interface DP |
|
1 * pino LVDS1/EDP2 |
LVDS1 suporta 2K60Hz; EDP2 suporta 4K60Hz (30 pinos, 2 * 15 pinos, 2,0 mm) |
|
1 * pino EDP1 |
Cabo de tela EPD-C; Suporta resolução 4K de 4096/3840* 2160@60Hz (30 pinos, 2*15 pinos, 2,0 mm) |
|
1 * pino LVDS_PWR1 |
Pino de controle de tensão de trabalho LVDS1 / EDP2 (6 pinos, 2 * 3 pinos, 2,0 mm) |
|
1 * pino EDP_PWR |
Pino de controle de tensão de trabalho EDP 1 (6 pinos, 2 * 3 pinos, 2,0 mm) |
|
1 * pino INVERTER |
Pino de controle de luz de fundo LVDS (6 pinos, 1 * 6 pinos, 2,0 mm) |
|
Suporte padrão para LVDS1, suporte opcional para EDP2, pinos compartilhados; Cabo de tela EDP-B |
Função USB |
2 * interface USB3.2 |
Interface USB 3.2 Geni padrão traseira, com largura de banda de transmissão máxima de 5 Gbps |
|
2 * interface USB 2.0 |
Interface USB 2.0 padrão traseira, com largura de banda de transmissão máxima de 480Mbps |
|
1 * pino F_USB1 |
Pinos USB 2.0 frontais, um conjunto com 2 USB 2.0 (9 pinos, 2 de 5 pinos, 2,54 mm) |
|
1 * pino F_USB2 |
Pinos USB 2.0 frontais, um conjunto com 2 USB 2.0 (9 pinos, 2 de 5 pinos, 2,54 mm) |
Função de som |
Decodificador de áudio digital Realtek ALC897 HD integrado, controlador de áudio de alta fidelidade de 6 canais; |
|
1* interface LINE_OUT |
Suporta saída de áudio (verde) |
|
1 * interface MIC_IN |
Suporta entrada de microfone (vermelho) |
|
1 * pino INT_SPK |
Suporta 8 saídas de alto-falante Euro 5 watts (amplificador) (4 pinos, 1 * 4 pinos, 2,0 mm) |
|
1 * pino F_AUDIO |
Pinos de áudio padrão (9 pinos, 2 * 5 pinos, 2,54 mm) |
Função de disco rígido |
1 * interface M.2-SATA/PCIE |
Sinal PCIE4.0, suporta disco rígido padrão M.2 2280 da interface Key-M, suporte opcional para disco rígido M.2 2242 Suporta comutação automática entre protocolo NVME e protocolo SATA |
|
1 * interface SATA1 |
Interface de disco rígido SATA padrão, compatível com SATA 3.0 |
|
1 * pino SATA_PWR |
Pino de fonte de alimentação do disco rígido, capaz de fornecer 5V e 12V (4 pinos, 1 * 4 pinos, 2,54 mm) |
Função de comutação |
1 * pino F_PANEL |
Interruptor, luz de alimentação, luz do disco rígido, pino de reinicialização (9 pinos, 2 * 5 pinos, 2,54 mm) |
|
1 * pino AUTO_SW |
Plugue de alimentação de controle de hardware (3 pinos, 1 * 3 pinos, 2,0 mm) |
Outras E/S |
1 * pino COM1 |
Suporta padrão RS232/RS422/RS485 opcional (configurações de BIOS) (9 pinos, 2 * 5 pinos, 2,54 mm) |
|
1 * pino COM2 |
Suporta apenas RS232 padrão (9 pinos, 2 * 5 pinos, 2,54 mm) |
|
1 * COM3 ~ 6 pinos |
Suporta apenas RS232 padrão (39 pinos, 2 * 20 pinos, 2,0 mm) |
|
1 * pino jcom1 |
Defina o 9º pino de COM1 para 0V/5V/12V (6 pinos, 2 * 3 pinos, 2,0 mm) |
|
1 * slot MSIM1 |
Suporta cartão SIM, o cartão SIM é necessário ao usar 5G/4G |
|
1 * pino CLR_CMOS |
Pinos de reinicialização e descarga da placa-mãe (3 pinos, 1 * 3 pinos, 2,0 mm) |
|
1 * pino CPU_FAN |
Pino do ventilador da CPU, suporta controle de temperatura (4 pinos, 1 * 4 pinos, 1,25 mm) |
|
1 * pino SYS_FAN |
Pino do ventilador do sistema (3 pinos, 1 * 3 pinos, 2,54 mm) |
|
1 * pino J_GPIO |
Pinos de controle GPIO (10 pinos, 2 * 5 pinos, 2,0 mm) |
Ambiente operacional |
Temperatura de trabalho: -10℃~60℃; Umidade de trabalho: 5% ~ 95% de umidade relativa, sem condensação |
BIOS |
AMI BIOS ， Suporta inicialização, inicialização programada e identificação inteligente de dispositivo de ativação/desativação remota |
Assistir cachorro |
Programação Watchdog, suporta função de reinicialização de hardware (nível 256, 0 ~ 255 segundos) |
SO |
Suporta Windows 11, Windows 10, LINUX, etc. |
>> Perguntas frequentes
P |
UM |
Suporte de CPU? |
13ª Geração Raptor Lake U/P/H (i3-1305U/1315U, i5-1334U/1335U/1345U/1340P/1350P, i7-1355U/1365U/1360P/1370P, i9-13900H, etc.) |
Memória máxima? |
2 x DDR4, até 64 GB, até 3200 MHz |
Versão HDMI? |
HDMI 2.0 (4K a 60 Hz) |
Exibições máximas? |
4 monitores independentes |
Suporte 4G/5G? |
Sim, slot M.2 Key-B |
Portas LAN? |
1 ou 2x Gigabit (Intel i219V) |
Armazenar? |
M.2 NVMe/SATA + SATA 3.0 |
Portas COM? |
2 ou 6 (COM1: 232/422/485) |
Fonte de energia? |
12V/19V CC, U/P: 12V7A/19V5A; H: 12V10A/19V6.3A |
Temperatura operacional? |
-10°C ~ 60°C |
Cão de guarda? |
Sim, nível 256 |
Frequência máxima do turbo |
Até 5,4 GHz (i9-13900H) |
