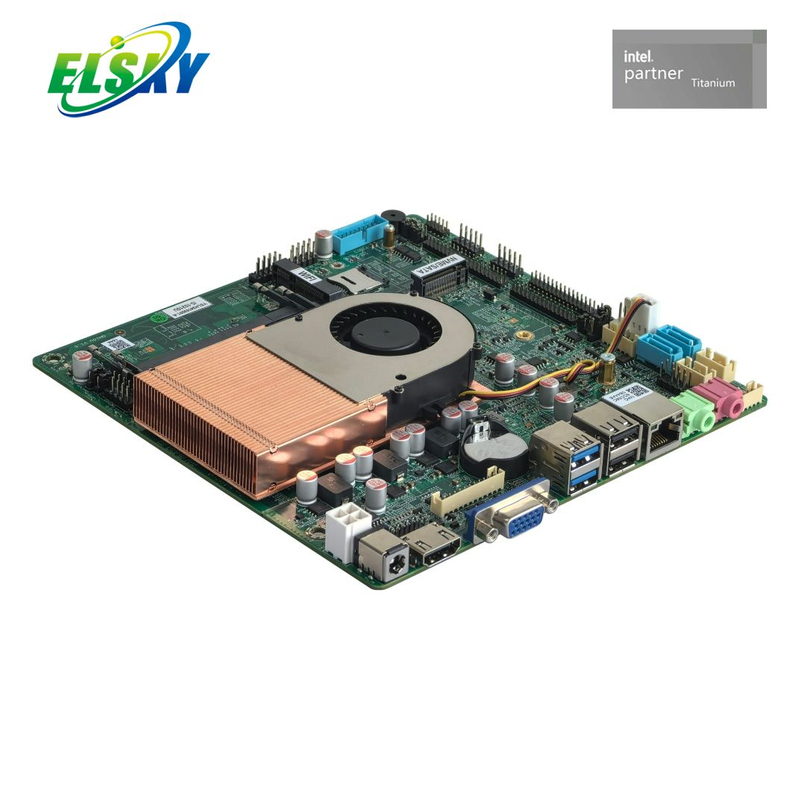

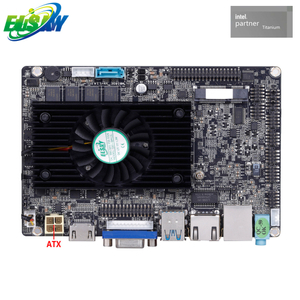

Tamanho da placa-mãe |
170mm*170mm*18mm |
CPU |
Suporta CPU : Whiskey Lake de 8ª geração Celeron 4305U, I3-8145U, I5-8265U, I7-8665U etc. |
Suporta de 10ª geração: I3-10110U, I5-10210U, I7-10510U Comet Lake CPU etc. |
Memória |
QM8U |
2 * slot de memória NB-DDR4, suporte para memória de 2133/2400 MHz, suporte máximo de 64 GB |
QM10U |
2 * slot de memória NB-DDR4, suporte para memória 2133/2400/2666 MHz, suporte máximo de 64 GB |
Fonte de energia |
1*DC_IN |
Suporta alimentação de 12V, diâmetro da cabeça DC 2,5MM A potência de consumo total da placa-mãe é de cerca de 60W. Sugiro usar 12V7A ou 19V4A acima da potência |
1 * ATX1 |
Função de exibição |
Controlador gráfico super core Intel UHD Graphics integrado , suporte para exibição única, exibição dupla/cópia de três exibições, exibição dupla/extensão de três exibições, exibição única DOS |
1 * pino VGA_OUT |
Resolução de suporte 1920*1080@60HZ (12 pinos, 1*12 pinos, 2,0 mm) |
1 * porta VGA DB15 |
Resolução de suporte 1920*1080@60HZ |
1 * porta DP 1.4 (opcional) |
Suporta DP++, suporta resolução 4K 4096/3840*2160@60HZ |
Interface VGA e interface DP são opções |
1 * porta HDMI 1.4 |
Suporta resolução 4K 4096/3840*2160@30HZ |
1 * pino HDMI_CON |
Suporta resolução 4K 4096/3840*2160@30HZ (16 pinos, 2*8 pinos, 2,0 mm) |
1 * EDP 1 pino |
Cabo de tela EDP-C suporta resolução 4K 4096/3840*2160 @ 60H （30 pinos, 2 * 15 pinos, 2,0 mm） |
1 * pino EDP_PWR |
EDP de controle de tensão de trabalho Pino (6 pinos, 2 * 3 pinos, 2,0 mm) |
1 * pino LVDS |
Resolução de suporte 1920*1080@60HZ (30 pinos, 2*15 pinos, 2,0 mm) |
1 * pino LVDS_PWR |
LVDS Pino de controle de tensão de trabalho (6 pinos, 2 * 3 pinos, 2,0 mm) |
1 * pino INVERTER |
LVDS Controle de brilho da luz de fundo do interruptor de luz de fundo (6 pinos, 1 * 6 pinos, 2,0 mm) |
1*BKLT-PWR1 |
Pino de controle de tensão de retroiluminação LVDS |
O pino LVDS e o pino EDP são uma das opções |
Função Ethernet |
1/2* porta LAN |
Rede única: por padrão, suporte para placa de rede gigabit Realtek 8111H; Suporte opcional para placa de rede Yutawei YT6801 Gigabit; Rede dupla: suporte para placa de rede Realtek 8111H + Realtek 8111H Gigabit; Suporte opcional para placa de rede Yutai YT6801 + Yutai YT6801 Gigabit; Suporta ativação de rede e PXE Sem função de inicialização de disco |
1 * mini PCIE porta |
Sinal pcie3.0, suporte wifi/3g/4g/gps/módulo bluetooth, pode escolher suporte msata |
Função de disco rígido |
1 * porta M.2 |
Por padrão, suporte M.2 2280, pode escolher 2242; Por padrão, acordo NVME (PCIE), pode alterar o acordo de suporte SATA |
1 * porta SATA1 |
Porta de disco rígido SATA3.0 padrão , velocidade máxima de transmissão de 6,0 Gbps |
Sinal SATA1 e sinal MSATA são opções, por padrão suportam SATA1 |
1 * porta SATA2 |
Porta de disco rígido SATA3.0 padrão , velocidade máxima de transmissão de 6,0 Gbps |
1 * pino SATA_PWR1 |
Pino de fonte de alimentação do disco rígido e pode receber eletricidade de 5V, 12V. (4 pinos, 1 * 4 pinos, 2,54 mm) |
1 * pino SATA_PWR2 |
Pino de fonte de alimentação do disco rígido e pode receber eletricidade de 5V, 12V. (4 pinos, 1 * 4 pinos, 2,54 mm) |
Função de áudio |
Decodificador de áudio digital Realtek ALC897 HD integrado, controlador de áudio de alta fidelidade de 6 canais, pode mudar para suportar a placa de som USB BBH621 |
1* porta LINE_OUT |
Suporte para saída de áudio (verde) |
1 * porta MIC_IN |
Suporte para entrada de microfone (vermelho) |
1 * pino INT_SPK |
Amplificador de potência com suporte 8Om5W de alto-falante para saída (4 pinos, 1 * 4 pinos, 2,0 mm) |
1 * pino F_AUDIO |
de áudio padrão Pino (9 pinos, 2 * 5 pinos, 2,54 mm) |
1 * pino SPDIF |
de áudio digital Pino (3 pinos, 1 * 3 pinos, 2,54 mm) |
USB Função |
2 * porta USB3.2 |
Porta USB3.2 Gen1 padrão traseira, velocidade máxima de transmissão 10,0 Gbps |
2 * porta USB2.0 |
Porta USB 2.0 padrão traseira , velocidade máxima de transmissão 480 Mbps (60 MB/s) |
1 * pino F_USB1 |
Pino USB2.0 frontal , um grupo tem 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,54 mm) |
1 * pino F_USB2 |
Pino USB2.0 frontal , um grupo tem 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,54 mm) |
O sinal USB do pé F_USB2 2/4/6/8/10 faz interface com Mini-PCIE, e o pé F_USB2 padrão 2/4/6/8/10 tem um sinal |
1 * pino F_USB3 |
Pino USB2.0 frontal, um grupo tem 2 * USB3.2 (19 pinos, 2 * 10 pinos, 2,0 mm) |
Pino F_USB3 e interface USB3 (USB2.0) dois escolhem um, rede dupla da placa-mãe O pino F_USB3 tem sinal USB |
1 * pino F_USB3_A |
Pino USB3.2 Gen1 frontal, um grupo tem 2 * USB3.2 (19 pinos, 2 * 10 pinos, 2,0 mm) |
O pino F_USB3_A de 11,12 pés e a placa de som USB possuem dois sinais USB, com sinal de pino F_USB3_A padrão |
Função de troca |
1 * pino F_PANEL |
interruptor, LED de energia, LED do disco rígido, pino de reinicialização (9 pinos, 2 * 5 pinos, 2,54 mm) |
1 * pino AUTO_SW |
de hardware de alimentação de controle pino (3 pinos, 1 * 3 pinos, 2,0 mm) |
Outras E/S |
COM1/COM2 Pino |
Porta serial, suporte COM1 RS232, RS422/RS485 opcional (9 pinos, 2 * 5 pinos, 2,54 mm) |
COM3 ~ COM6 Pino |
Porta serial, suporte padrão RS232; (39 pinos, 2 * 20 pinos, 2,0 mm) |
1 * pino JCOM1 |
Controle COM1 9ª tensão 0V / 5V / 12V opcional (6 pinos, 2 * 3 pinos, 2,0 mm) |
1 * pino jcom2 |
Controle COM2 9ª tensão 0V / 5V / 12V opcional (6 pinos, 2 * 3 pinos, 2,0 mm) |
1 * slot para cartão SIM_CARD |
Suporte para cartão SIM , quando usar 3G/4G precisa de cartão SIM |
1 * pino FAN2 |
da CPU , controle de temperatura de suporte Pino do ventilador (3 pinos, 1 * 3 pinos, 2,54 mm) |
1 * pino fan3 |
Pino do ventilador do sistema, velocidade total, não suporta controle de temperatura (3 pinos, 1 * 3 pinos, 2,54 mm) |
1 * pino CLR_CMOS |
Pino de descarga de compensação zero da placa-mãe CLR_CMOS (3 pinos, 1 * 3 pinos, 2,0 mm) |
1 * pino J_GPIO |
de controle GPIO Pino (10 pinos, 2 * 5 pinos, 2,0 mm) |
Ambiente de trabalho |
temperatura de trabalho: -10 ℃ ~ 60 ℃; Umidade de trabalho: 5% ~ 95% de umidade relativa, sem condensação |
BIOS |
AMI BIOS, suporte para inicialização, RTC, identificação inteligente de equipamentos de comutação remota |
Assistir cachorro |
Programação watchdog, função de redefinição de hardware de suporte (256 níveis, 0 ~ 255 segundos) |
Sistema operacional |
Suporta Windows 11, Windows 10 , Linux etc. |
