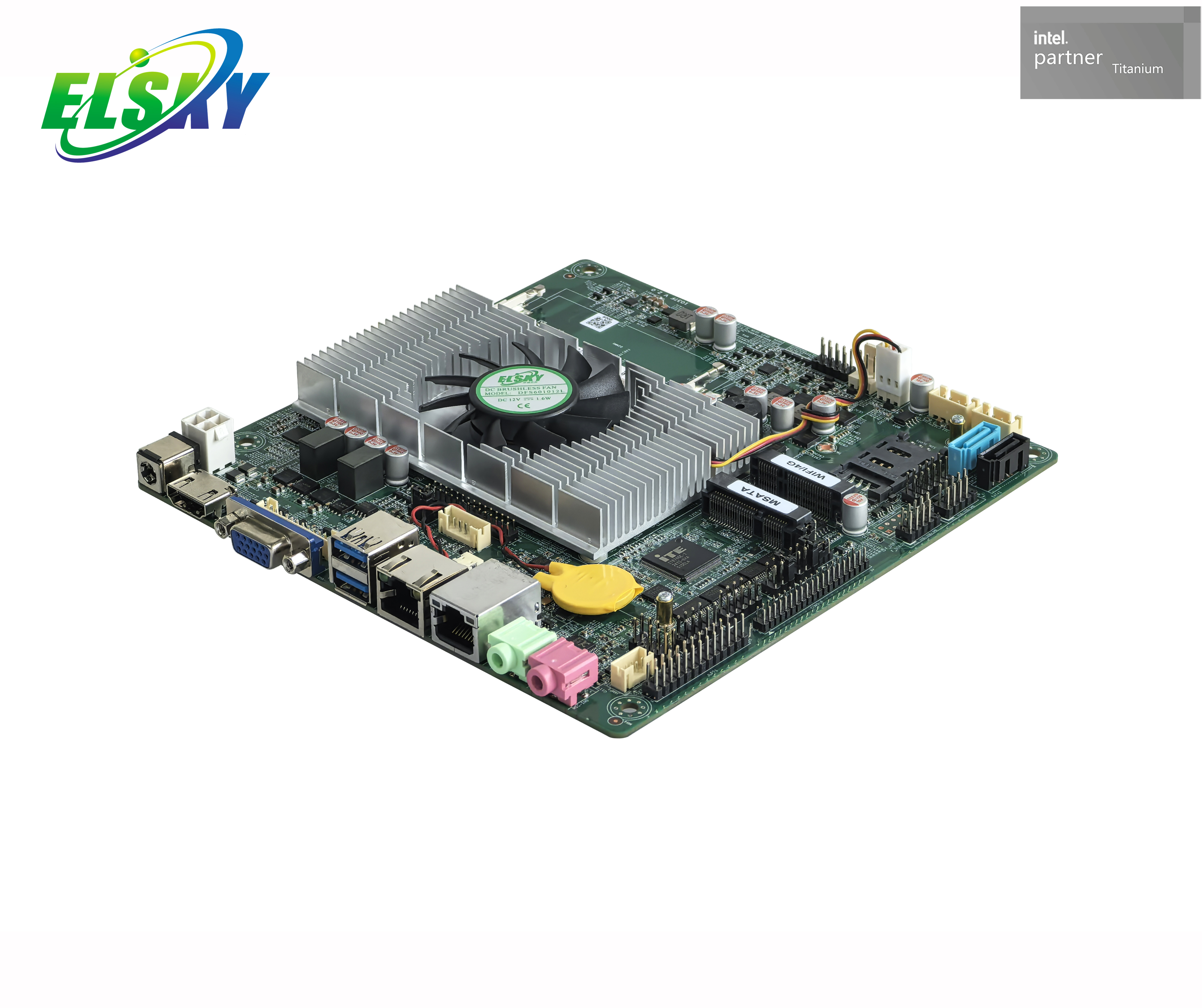

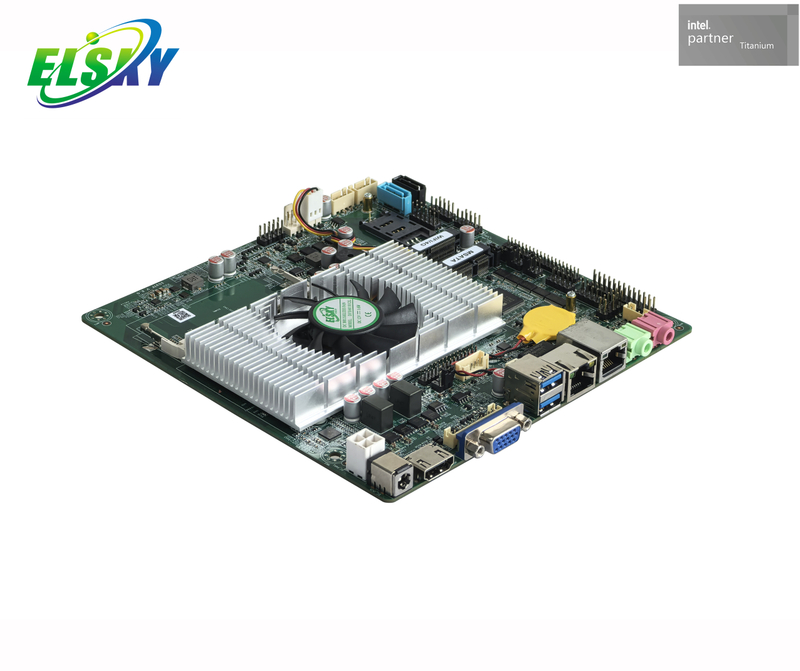

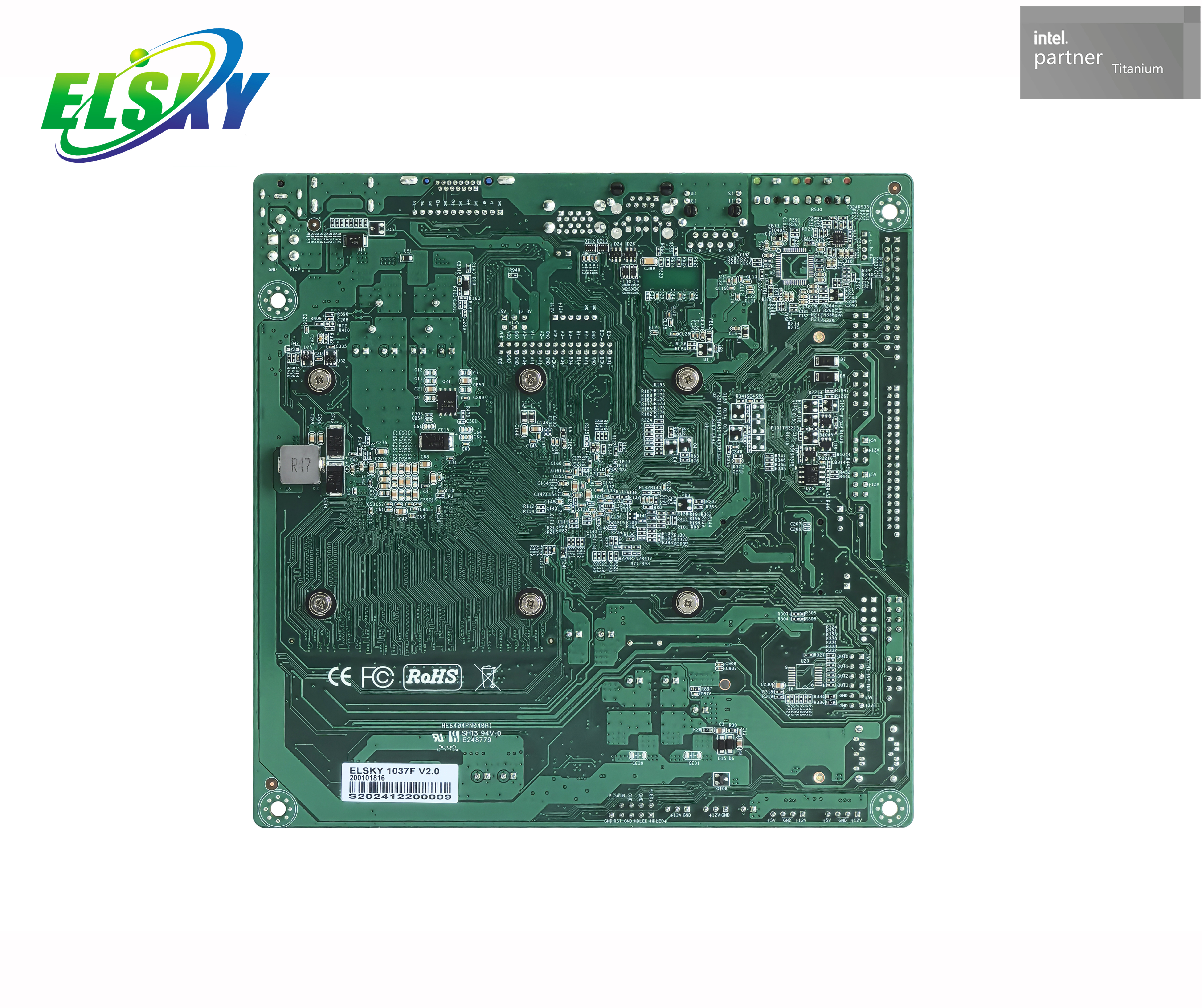

Recurso:
Processador Intel: 1037U 1007U 2117U
Aplicação: máquina industrial, equipamento de comunicação e navegação por satélite
Opções de pedido de modelo de produto:
Modelo de placa-mãe |
CPU |
4K |
LAN |
COM |
USB2.0 |
USB3.0 |
Memória |
SSD |
Poder |
1037F-2C |
Suporte Intel Ivy Bridge Celeron 1007U Celeron 1037U Pentium 2117U |
/ |
1 |
2 |
6 |
2 |
1*NB-DDR3 MÁXIMO 8 GB |
1 * SATA3.0 1 * SATA2.0 1 *MSATA |
+12V |
1037F-6C |
1 |
6 |
6 |
2 |
1037F-2L2C |
2 |
2 |
4 |
2 |
1037F-2L6C |
2 |
6 |
4 |
2 |
O padrão para placa-mãe de rede única é 8*USB disponível. O padrão para placa-mãe de rede dupla é 6*USB disponível. |
Interface de fonte de alimentação:
A especificação da interface DC da placa-mãe é 5,5 * 2,5 e suporta tomada de alimentação DC_PWR de 4 pinos;
A fonte de alimentação da placa-mãe suporta apenas 12V e a carga total é de cerca de 40W. Recomenda-se a utilização de fonte de alimentação 12V5A ou superior;

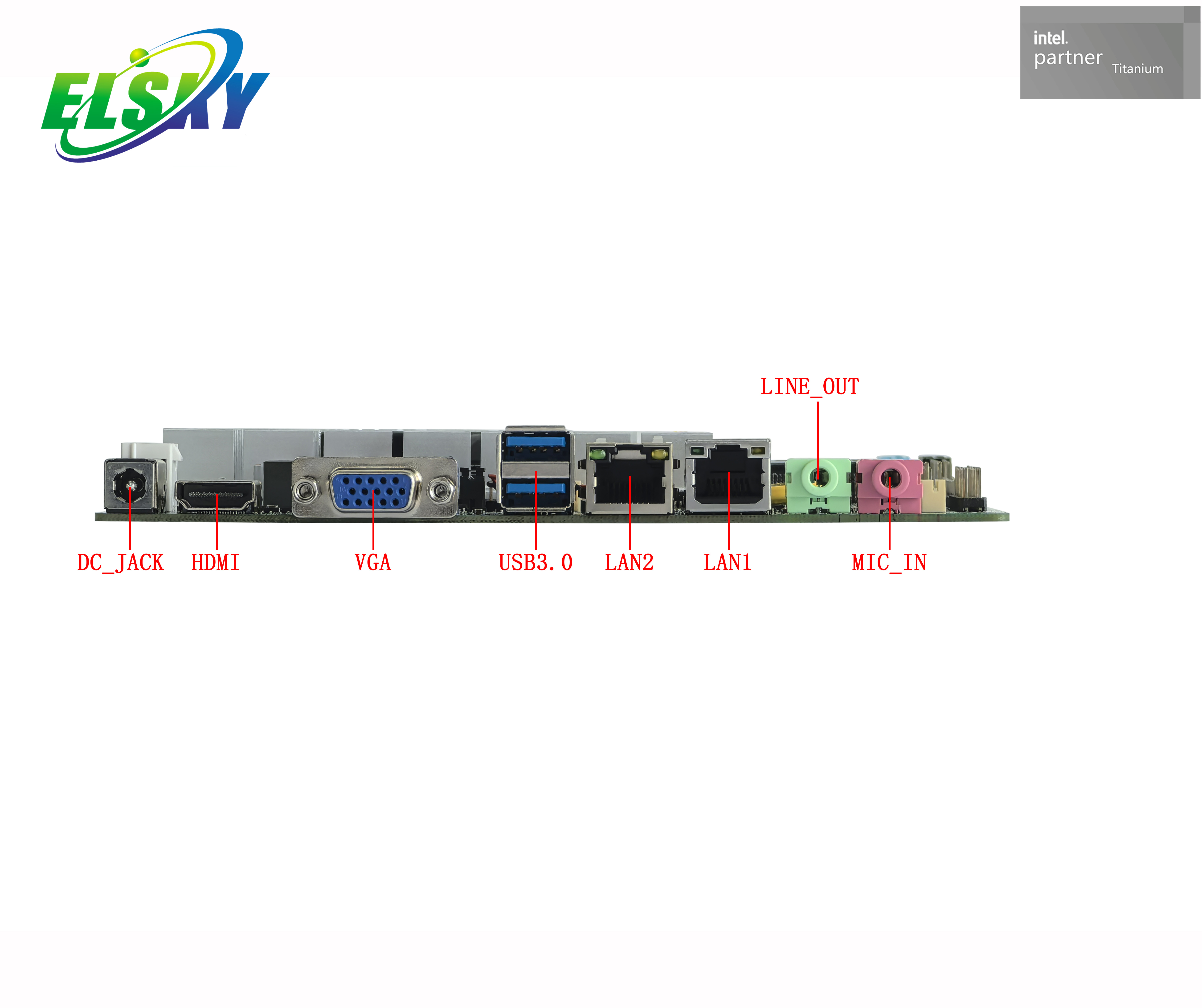

Interface de exibição:
1. A placa-mãe VGA, HDMI e LVDS suporta exibição única, cópia de exibição dupla, expansão de exibição dupla e exibição única em DOS;
2. A placa-mãe suporta LVDS por padrão, sem EDP;
3. A interface HDMI 1.4 da placa-mãe suporta uma resolução de 1920*1080@60Hz;
Chipset:
A placa-mãe suporta chipsets Intel série 6: HM65, HM67, QM67 ou HM70, HM75, a interface USB do grupo azul é USB2.0, sem USB3.0;
A placa-mãe suporta chipsets Intel série 7: HM76, HM77, NM70, QM77, etc.; a interface USB do grupo azul é USB3.0;
Mini-PCIE:
A interface Mini-PCIE (4G/WIFI) na placa-mãe é padronizada para sinais PCIE e sinais USB coexistentes e suporta WIFI/4G/Bluetooth por padrão; seu sinal USB e o sinal do pino F_USB2 2/4/6/8/10 são selecionados como um dos dois, e a placa-mãe não possui um pino F_USB2 por padrão;
Interface MSATA:
A interface MSATA da placa-mãe tem como padrão o sinal SATA, suporta disco MSATA, não tem sinal USB e não pode ser alterada para coexistir com o sinal USB; O sinal SATA pode ser alterado para sinal PCIE e, após a alteração, suporta módulo WIFI com sinal PCIE;
Porta USB:
A placa-mãe suporta 8*USB (2*USB3.0, 6*USB2.0) por padrão;
A interface USB da placa-mãe e os pinos são padrão para alimentação S (sem alimentação após o desligamento) e não podem ser alterados para alimentação A (alimentação após o desligamento);
Porta COM:
1. A placa-mãe suporta opções 2*COM e 6*COM; COM2 de ambas as placas-mãe suporta RS232/RS422/RS485 por padrão, que pode ser configurado através do BIOS;
2. O 9º pino de COM1/2 da placa-mãe pode ser configurado para 0V/5V/12V através de JP1/JP3;
Placa de rede:
Rede única: suporta placa de rede Realtek 8111H Gigabit;
Rede dupla: suporta placa de rede Realtek 8111H + Realtek 8111H Gigabit;
Suporta ativação de rede e PXE por padrão; A fonte de alimentação POE não pode ser alterada;
Placa de som:
A placa-mãe suporta a placa de som Realtek ALC897 por padrão;
Ele pode ser alterado para suportar o chip de áudio USB Cmedia HS_100B. O sinal USB da placa de som e o sinal do pino F_USB2 1/3/5/7 são selecionados. A placa-mãe não possui o pino F_USB2 por padrão;
CPU
Especificação da CPU |
Marca da CPU |
Modelo de CPU |
Freqüência |
Turbo |
Consumo de energia da CPU |
Consumo de energia em pensão completa |
|
Celeron |
1007U |
2 núcleos 1,5G |
|
17W |
40W |
|
Celeron |
1037U |
2 núcleos 1.8G |
|
17W |
40W |
|
Celeron |
2117U |
2 núcleos 1.8G |
|
17W |
40W |

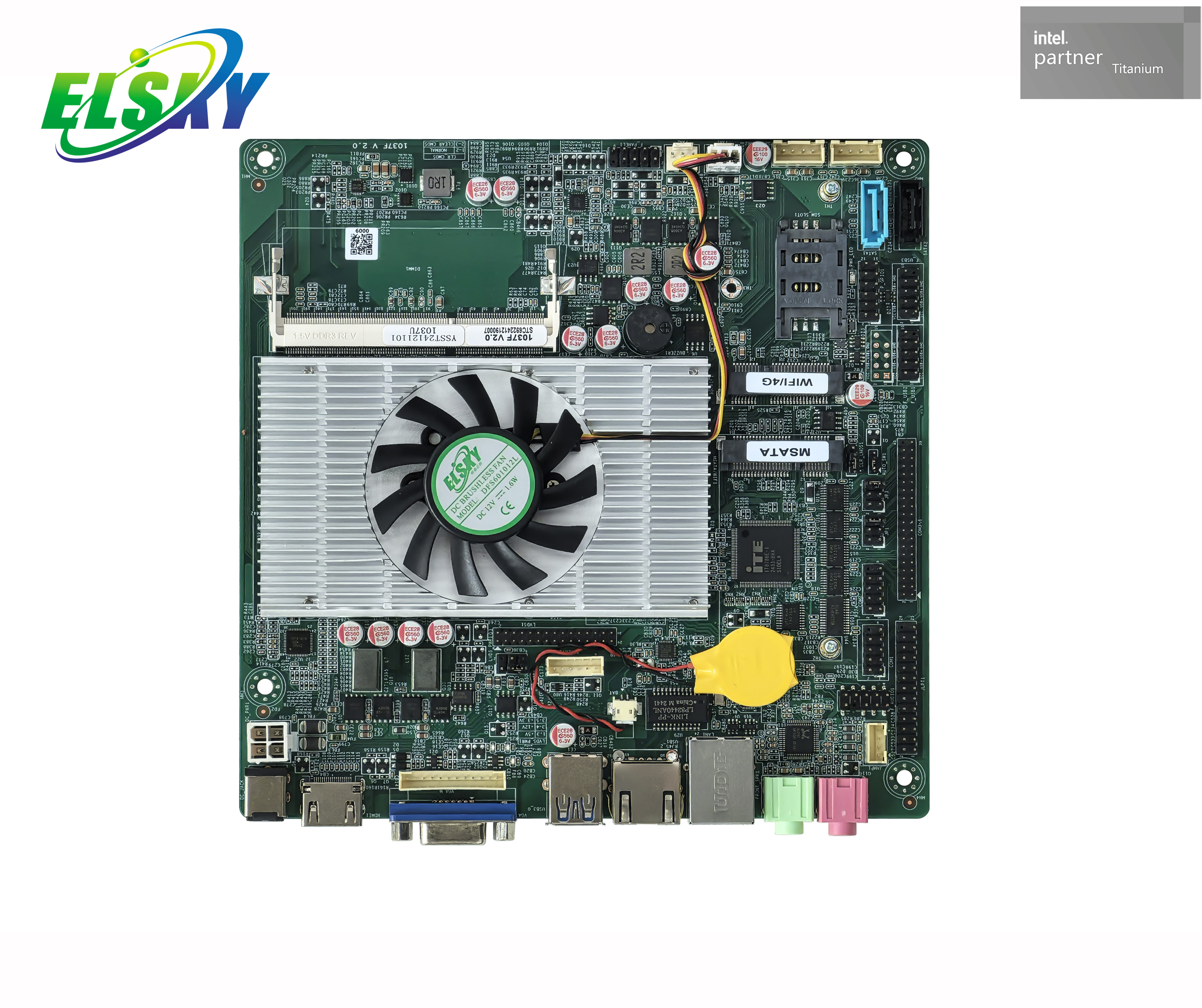

Especificações do produto
Tamanho da placa-mãe |
170 mm (C) * 170 mm (L) * 22 mm (A) |
Processador CPU |
Suporta Intel Ivy Bridge Celeron 1007U, Celeron 1037U, Pentium 2117U |
Chipset |
Chipsets Intel série 6: HM65, HM67, QM67, etc. Chipsets Intel série 7: HM70, HM76, HM77, NM70, QM77, etc. |
fonte de energia |
1*DC_IN |
Suporta entrada de tensão de 12V, o diâmetro interno da cabeça DC é 2,5MM A placa-mãe consome cerca de 40W quando totalmente carregada. Recomenda-se usar uma fonte de alimentação 12V5A ou superior |
1*DC_PWR |
Suporte de memória |
1 * slot de memória NB-DDR3, suporta memória de 1333/1600 MHz, suporta baixa tensão de 1,35 V e tensão padrão de 1,5 V, suporta até 8 GB |
Funções de exibição |
Controlador gráfico Intel HD Graphics integrado, suporta monitor único, cópia de monitor duplo, expansão de monitor duplo, monitor único em DOS |
1 * interface VGA DB15 |
Resolução de suporte 1920*1080@60HZ |
1 * pino VGA_H |
Resolução de suporte 1920*1080@60HZ (12 pinos, 1*12 pinos, 2,0 mm) |
1 * interface HDMI 1.4 |
Resolução de suporte 1920*1080@60HZ |
1 * pino LVDS |
Resolução de suporte 1920*1080@60HZ (30 pinos, 2*15 pinos, 2,0 mm) |
1 * pino LVDS_PWR1 |
Pino de controle de tensão LVDS (6 pinos, 2 * 3 pinos, 2,54 mm) |
1 * pino INVERTER |
Pino de controle do interruptor de luz de fundo LVDS (6 pinos, 1 * 6 pinos, 2,0 mm) |
Recursos de rede |
1/2*Interface LAN |
Rede única: suporta placa de rede Realtek 8111H Gigabit por padrão; Rede dupla: suporta placa de rede Realtek 8111H + Realtek 8111H Gigabit; Suporta ativação de rede e função de inicialização sem disco PXE |
1*4G/interface WI-FI |
Suporte padrão para módulo WiFi 4G/Bluetooth |
O sinal USB da interface 4G/WIFI e o sinal do 2º/4º/6º/8º/10º pino de F_USB2 são selecionados. Por padrão, a interface 4G/WIFI possui um sinal USB. |
Função de disco rígido |
1 * interface MSATA |
Suporta disco MINI_SATA, suporta MSATA 2.0 |
1 * interface SATA1 |
Interface de disco rígido SATA3.0 padrão, velocidade máxima de transmissão de 6,0 Gbps |
1 * interface SATA2 |
Interface de disco rígido SATA2.0 padrão, velocidade máxima de transmissão de 3,0 Gbps |
2 * pino SATA_PWR |
Pino de fonte de alimentação do disco rígido, pode receber energia de 5 V, 12 V (4 pinos, 1 * 4 pinos, 2,54 mm) |
Função de som |
Decodificador de áudio digital Realtek ALC897 HD integrado, controlador de áudio de alta fidelidade de 6 canais; Pode ser modificado para suportar chip de áudio USB de alta fidelidade Cmedia HS-100B integrado |
1 * interface LIN_OUT |
Suporte para saída de áudio (verde) |
1 * interface MIC_IN |
Suporte para entrada de microfone (rosa) |
1 * pino JAMP |
Suporta saída de alto-falante de 8 ohm e 5 watts (4 pinos, 1 * 4 pinos, 2,0 mm) |
Função USB |
2 * interface USB3.0 |
Interface USB3.0 padrão traseira |
Quando o chipset é da série 6 ou HM70, HM75, a porta USB azul tem velocidade USB 2.0; Quando é da série 7 (HM76, HM77, NM70, QM77, etc.), a porta USB azul tem velocidade USB3.0; |
2 * interface USB 2.0 |
Interface USB 2.0 padrão traseira |
1 * pino F_USB1 |
Pino USB2.0 frontal, um conjunto tem 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,54 mm) |
1 * pino F_USB3 |
Pino USB2.0 frontal, um conjunto tem 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,54 mm) |
Trocar |
1 * pino F_PANEL |
Interruptor, luz de alimentação, luz do disco rígido, pino de reinicialização (9 pinos, 2 * 5 pinos, 2,54 mm) |
1 * pino AUTO_SW |
Suporte para controle de hardware ligado (3 pinos, 1 * 3 pinos, 2,0 mm) |
Outras E/S |
1 * pino COM1 |
A porta serial suporta RS232 por padrão (9 pinos, 2 * 5 pinos, 2,54 mm) |
1 * pino COM2 |
Suporte RS232/422/485 opcional, configuração de BIOS (9 pinos, 2 * 5 pinos, 2,54 mm) |
1 * COM3 ~ 6 pinos |
Porta serial, suporta apenas RS232 padrão (39 pinos, 2 * 20 pinos, 2,0 mm) |
1 * pino JP1 |
Controle COM1 pino 9 tensão 0V / 5V / 12V opcional (6 pinos, 2 * 3 pinos, 2,54 mm) |
1 * pino JP3 |
Controle COM2 pino 9 tensão 0V / 5V / 12V opcional (6 pinos, 2 * 3 pinos, 2,54 mm) |
1*SIM_SLOT |
Suporte para cartão SIM, o cartão SIM é necessário ao usar 3G/4G |
1 * pino JLPT |
porta paralela (25 pinos, 2 * 13, 2,54 mm) |
1 * pino CLR_CMOS |
Pinos de reinicialização e descarga da placa-mãe (3 pinos, 1 * 3 pinos, 2,54 mm) |
2 * pino de ventilador |
Pino do ventilador, velocidade total, sem controle de temperatura (3 pinos, 1 * 3 pinos, 2,54 mm) |
1 * pino P_GPIO |
Pinos definíveis GPIO (12 pinos, 2 * 6 pinos, 2,54 mm) |
Ambiente Operacional |
Temperatura de trabalho: -10℃~60℃; Umidade de trabalho: 5% ~ 95% de umidade relativa, sem condensação |
BIOS |
AMI BIOS, inicialização programada, ativação/desativação remota, identificação inteligente de dispositivos |
Assistir cachorro |
Programação Watchdog, suporte à função de redefinição de hardware (256 níveis, 0 ~ 255 segundos) |
Os |
Suporta Windows 10, Windows 8, Windows 7, Windows XP, LINUX, etc. |
Perguntas frequentes
Aqui está um FAQ abrangente resumido em inglês com base nas especificações técnicas da placa-mãe.
Perguntas frequentes gerais e sobre pedidos
Q1: Quais são as principais opções de pedido de produtos para esta placa-mãe?
A placa-mãe vem em quatro configurações principais baseadas em portas de rede (LAN) e portas seriais (COM):
1037F-2C: 1x LAN, 2x COM, 6x USB 2.0, 2x USB 3.0
1037F-6C: 1x LAN, 6x COM, 6x USB 2.0, 2x USB 3.0
1037F-2L2C: 2x LAN, 2x COM, 4x USB 2.0, 2x USB 3.0
1037F-2L6C: 2x LAN, 6x COM, 4x USB 2.0, 2x USB 3.0
P2: Quais processadores são suportados e quais são seus requisitos de energia?
A placa-mãe suporta processadores Intel Ivy Bridge integrados: Celeron 1007U , Celeron 1037U e Pentium 2117U . Todos os três modelos apresentam 2 núcleos e um TDP de 17W.
Perguntas frequentes sobre energia e meio ambiente
Q3: Que tipo de fonte de alimentação esta placa-mãe requer?
Tensão: Suporta estritamente entrada de + 12V DC.
Interface: Possui um conector DC-in padrão de 5,5 * 2,5 mm e um soquete interno DC_PWR de 4 pinos.
Classificação de energia: O consumo de energia da placa completa atinge cerca de 40W sob carga máxima. Um adaptador de energia de 12V, 5A ou superior é altamente recomendado.
Q4: Quais são os limites do ambiente de trabalho?
Perguntas frequentes sobre conectividade e periféricos
P5: Quantas portas USB estão disponíveis por padrão?
A placa suporta até 8 portas USB (2x USB 3.0, 6x USB 2.0 via portas IO e conectores internos).
As configurações de LAN única são padronizadas para 8x USB disponíveis.
As configurações de LAN dupla são padronizadas para 6x USB disponíveis.
Nota: As portas USB usam alimentação S (sem energia após o desligamento do sistema) e não podem ser modificadas para alimentação A.
P6: Por que minhas portas USB azuis funcionam em velocidades USB 2.0?
A velocidade depende da versão do chipset da placa-mãe instalada:
Chipsets da série 6 (HM65, HM67, QM67, HM70, HM75): As portas azuis funcionam apenas na velocidade USB 2.0 .
Chipsets da série 7 (HM76, HM77, NM70, QM77, etc.): As portas azuis funcionam na verdadeira velocidade USB 3.0.
Q7: Quais são os recursos e configurações das portas COM (Serial)?
COM1: Suporta RS232 padrão por padrão.
COM2: Suporta RS232 / RS422 / RS485 , comutável via BIOS.
COM3 a COM6: Suporta apenas o padrão RS232.
Saída de tensão: O 9º pino de COM1 e COM2 pode ser configurado independentemente para saída de 0V, 5V ou 12V usando os jumpers JP1 e JP3.
Perguntas frequentes sobre exibição e armazenamento
P8: Quais interfaces de vídeo estão disponíveis e elas suportam monitores duplos?
A placa possui 1x VGA DB15 (traseira), , 1x VGA_H (cabeçalho de pino) , , 1x HDMI 1.4 e 1x LVDS (30 pinos, canal duplo) . Ele suporta exibição única, duplicação de exibição dupla (clone), expansão de exibição dupla e exibição única em DOS. A resolução máxima suportada nessas interfaces é 1920*1080 a 60 Hz . Observação: não oferece suporte a eDP.
P9: Posso usar o slot MSATA e o slot Mini-PCIE para armazenamento?
Slot MSATA: O padrão é sinais SATA e suporta SSDs mSATA 2.0 padrão. Não pode ser modificado para suportar sinais USB. No entanto, ele pode ser modificado por hardware para sinais PCIE para suportar módulos Wi-Fi baseados em PCIE.
Slot Mini-PCIE: Projetado para 4G / Wi-Fi / Bluetooth . módulos O padrão é a coexistência de sinais PCIE e USB. Um slot para cartão SIM está integrado para suportar redes celulares 3G/4G.
Perguntas frequentes sobre rede e áudio
P10: A interface de rede oferece suporte a PXE e Wake-on-LAN (WOL)?
Sim, as configurações de LAN simples e dupla utilizam o controlador de rede Realtek 8111H Gigabit e suportam Wake-on-LAN (WOL) e inicialização sem disco PXE por padrão. Power over Ethernet (POE) não é compatível.
Q11: Posso alterar o chip de áudio padrão?
Por padrão, a placa-mãe integra um decodificador de áudio Realtek ALC897 HD com um controlador de 6 canais, uma porta de saída de áudio padrão (verde), uma porta de entrada de microfone (rosa) e um conector de alto-falante integrado (JAMP) com suporte para alto-falantes de 8Ω/5W . Ele pode ser modificado de fábrica para usar um chip de áudio USB Cmedia HS_100B , que compartilha sinais com o conector de pino interno F_USB2.
