Placa base de 3,5 pulgadas con U/P/H de 12. ª generación, i3, i5, i7, i9, 4K, HD-MI, 2K, VGA, LVDS, para quiosco de Control Industrial, pantalla múltiple

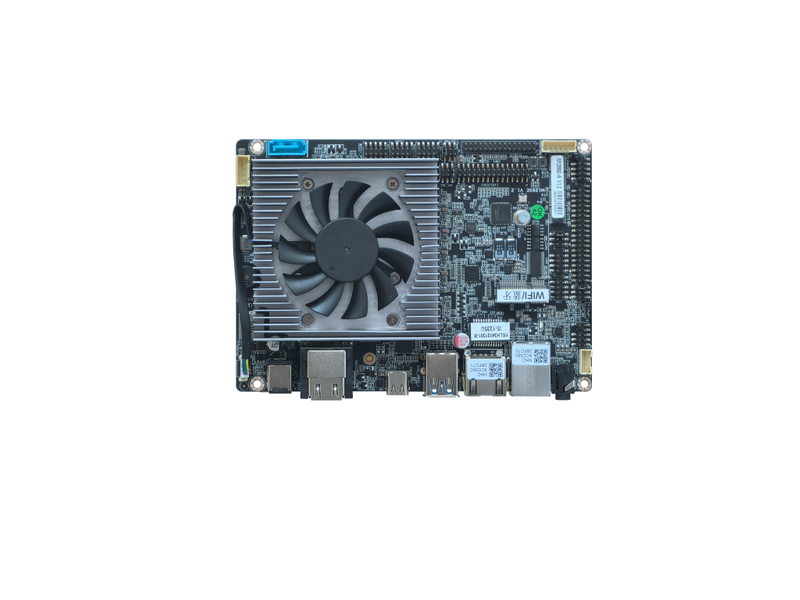

Tamaño de la placa base

3,5 pulgadas: 146 mm (largo) x 102 mm (ancho) x 26 mm.

UPC

Compatible con Intel Alder Lake de 12.ª generación.CPU Raptor Lake U/P/H de 13.ª generación

Memoria

1 * ranura de memoria SODIMM NB-DDR4, admite memoria 2133/2400/2666/2933/3200, soporte máximo 32 GB

Fuente de alimentación

1*DC_IN

El diámetro interior del cabezal de CC es de 2,5 mm y la placa base admite una fuente de alimentación de voltaje amplio de 12 V ~ 24 V de forma predeterminada.

El consumo máximo de energía turbo de la CPU de la serie U es de 55 W y se recomienda utilizar una fuente de alimentación de 12 V 7 A o superior;

El consumo máximo de energía turbo de la CPU de la serie P es de 64 W y se recomienda utilizar una fuente de alimentación de 12 V 7 A o superior;

El consumo máximo de energía turbo de la CPU de la serie H es de 115 W y se recomienda utilizar una fuente de alimentación de 12 V 10 A o superior;

Puede cambiar 1 * ATX (4 pines)

Función de visualización

Gráficos Intel UHD / Gráficos Intel Iris Xe Tarjeta gráfica Ultra core;

Admite replicación de pantalla única, pantalla dual/pantalla triple/pantalla cuádruple, pantalla dual/pantalla triple/expansión de pantalla cuádruple, pantalla dual bajo SHELL;

2 * interfaz HDMI 2.0

Admite resolución 4K de 4096/3840* 2160@60Hz

1 * interfaz tipo C

Admite funciones de visualización, transferencia de datos USB y fuente de alimentación

1 pin EDP1.

Cable de pantalla EDP-C, compatible con resolución 4K 4096/3840* 2160@60Hz   (30 pines, 2*15 pines, 2,0 mm)

1 *  pin VCC_SEL

Pin de control de voltaje de trabajo LVDS/EDP (6 pines, 2 * 3 pines, 2,0 mm)

1 pin LVDS/EDP2.

Soporta una resolución de 1920* 1080@60Hz                        (30 pines, 2*15 pines, 2,0 mm)

1 pin EDP_PWR1.

EDP ​​1 pin de control de voltaje de trabajo (6 pines, 2 * 3 pines, 2,0 mm)

1 * pin BKLT_CONN

Pin de control del interruptor de retroiluminación LVDS (6 pines, 1 * 6 pines, 2,0 mm)

Elija entre LVDS y EDP2, comparta pin, EDP2 usa cable de pantalla EDP-B, EDP2 admite resolución 4K

Función de red

1/2 *  interfaz LAN RJ45

Red dual: soporte predeterminado para tarjeta Intel I219-V Gigabit Ethernet + tarjeta Realtek 8111H Gigabit Ethernet;

Soporte opcional para tarjeta Intel I219-V Gigabit Ethernet + tarjeta Yutaiwei YT6801 Gigabit Ethernet;

Red única: admite tarjeta Intel I219-V Gigabit Ethernet

Admite activación de red y función de arranque sin disco PXE

1 *  interfaz M2-WIFI

Admite señal PCIE3.0 y módulo Bluetooth WiFi M.2 2230 con interfaz Key-E

disco duro

1 *  interfaz NGFF

Admite señal PCIE4.0, interfaz Key-M, disco duro M.2 2280, soporte predeterminado para protocolo NVME y protocolo SATA

1 * interfaz SATA1

Interfaz de disco duro SATA 3.0 estándar

1 pin SATA_PWR1.

Pin de fuente de alimentación del disco duro, capaz de suministrar 5 V y 12 V (4 pines, 1 * 4 pines, 2,54 mm)

Sonido

Soporte predeterminado para el decodificador de audio digital Realtek ALC897 HD y el controlador de audio de alta fidelidad de 6 canales

1*interfaz LINE_OUT

Admite salida LINE-OUT y entrada MIC-IN

1 * pin F_AUDIO

Pines de audio estándar (9 pines, 2 * 5 pines, 2,0 mm)

1 * pin INT_SPK

El amplificador admite salida de doble canal con altavoces de 8 ohmios y 5 vatios (4 pines, 1 * 4 pines, 2,0 mm)

USB

2 *  interfaz USB3.2

Interfaz USB 3.2 Gen1 estándar trasera, con un ancho de banda de transmisión máximo de 5 Gbps

2 * interfaz USB2.0

Interfaz USB 2.0 estándar trasera, con un ancho de banda de transmisión máximo de 480 Mbps (no disponible en placas base de red dual)

1 * F_USB1 pin

Pines USB 2.0 frontales, un juego con 2 USB 2.0 (9 pines, 2 de 5 pines, 2,0 mm)

1 pin F_USB2.

Pines USB 2.0 frontales, un juego con 2 USB 2.0 (9 pines, 2 de 5 pines, 2,0 mm)

Función de interruptor

1 * pin F_PANEL

Interruptor, luz de encendido, luz del disco duro, pin de reinicio (9 pines, 2 * 5 pines, 2,0 mm)

1 *  clavija AUTO_SW

Enchufe de alimentación de control de hardware (3 pines, 1 * 3 pines, 2,0 mm)

Otras E/S

1 pin COM1.

Puerto serie, COM1 admite RS232/RS422/RS485 opcional (9 pines, 2 * 5 pines, 2,0 mm)

1 * clavija COM2

Puerto serie, compatible con RS232 estándar (9 pines, 2 x 5 pines, 2,0 mm)

1 * COM3-6 pines

Puerto serie, compatible con RS232 estándar (39 pines, 2 x 20 pines, 2,0 mm)

Todos los puertos serie traseros se pueden modificar, el hardware admite TTL

1 * JCOM1/2 pines

Puede controlar el voltaje del noveno pin de COM1/2 a 0V/5V/12V (6 pines, 2 * 3 pines, 2,0 mm)

1 * pin CLR_CMOS

Pines de reinicio y descarga de la placa base (3 pines, 1 * 3 pines, 2,0 mm)

1 * ventilador 3 pines

Pin del ventilador de la CPU, admite control de temperatura (4 pines, 1 * 4 pines, 1,25 mm)

1 * pin J_GPIO

Pines de control GPIO (10 pines, 2 * 5 pines, 2,0 mm)

Entorno operativo

Temperatura de trabajo: -20 ℃ ~ 60 ℃; Humedad de trabajo: 5%~95% de humedad relativa, sin condensación

BIOS

BIOS AMI, admite arranque de encendido, arranque temporizado, identificación inteligente de la máquina con interruptor remoto

perro guardián

Programación de vigilancia, función de reinicio de hardware compatible (256 niveles, 0 ~ 255 segundos)

Sistema operativo

Compatible con Windows 11, Windows 10, Linux
