tamaño |
170 mm (largo) x 170 mm (ancho) x 21 mm (alto) (grosor del ventilador incluido) |
UPC |
12 generación |
Admite CPU Intel Alder Lake serie U/P/H de 12.ª generación |
fuerza |

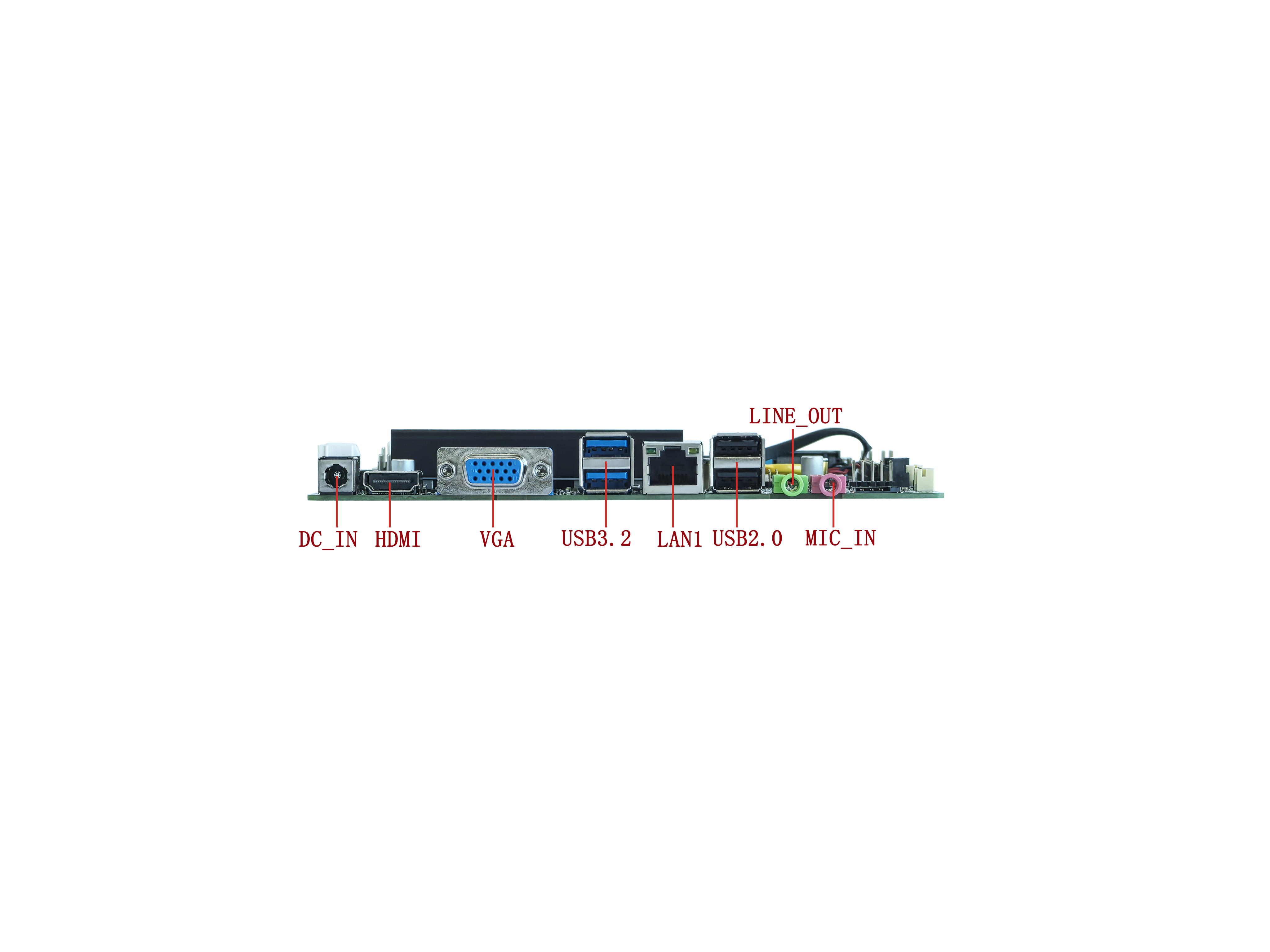

1*DC_IN |
El diámetro interior del cabezal de CC es de 2,5 MM y admite 12V/19V, El consumo máximo de energía es de 55W, se recomienda una fuente de alimentación de 12V7A o 19V5A. |
1 * DC_ATX (4 pines) |
memoria |
2 * ranura SODIMM |
2 * NB-DDR4, compatible con 2133/2400/2666/2933/3200, máximo 64G |
Función de red |
1/2* puerto RJ45_LAN |
Compatible con adaptadores de red Intel I219V Gigabit de red única, compatible con red dual Intel I219V+Realtek 8111H. Activación de red de soporte, función PXE; |
1*puerto M2-WIFI |
Admite módulo WiFi/Bluetooth de interfaz Key-E |
1 puerto 4G/5G-M.2 |
Admite interfaz Key-B módulo M.2 5G (3052/3042) o módulo M.2 4G (3042) |
Función de visualización |
Tarjeta gráfica Intel（R） UHD Graphics Hypercore |
Admite pantalla única, replicación de pantalla doble, extensión de pantalla doble, replicación de tres pantallas, extensión de tres pantallas, replicación de cuatro pantallas, extensión de cuatro pantallas, pantalla doble debajo del SHELL; |
1 * puerto HDMI2.0 |
Soporta resolución 4K 4096/3840*2160@60Hz |
1 * clavija HDMI_CON |
Admite resolución 4K 4096/3840*2160@30Hz (16 pines, 2*8 pines, 2,0 mm) |
1 puerto VGA DB15. |
Admite resolución 4K 1920*1080@60 Hz |
1 * puerto DP (opcional) |
Soporta resolución 4K 4096/3840*2160@60Hz |
El puerto VGA admite puertos DP |
1 pin LVDS1/EDP2. |
LVDS1 admite 2K60Hz; EDP2 admite 4K60Hz (30 pines, 2 * 15 pines, 2,0 mm) |
1 pin EDP1. |
Admite resolución 4K 4096/3840*2160@60Hz (30 pines, 2*15 pines, 2,0 mm) |
1 pin LVDS_PWR1. |
Pin de control de voltaje de funcionamiento LVDS1/EDP2 (6 pines, 2*3 pines, 2,0 mm) |
1 * pin EDP_PWR |
EDP1 Pin de control de voltaje de trabajo (6 pines, 2*3 pines, 2,0 mm) |
1 * pin INVERTIDO |
Pines de control de retroiluminación LVDS (6 pines, 1*6 pines, 2,0 mm) |
De forma predeterminada, se admite LVDS1, EDP2 es opcional y los pines se comparten |
USB Función |
2 * puerto USB3.2 |
Interfaz USB3.2 Gen1 estándar trasera, la banda ancha de transmisión máxima es de 5 Gbps |
2 * puerto USB2.0 |
La interfaz USB2.0 estándar trasera, la banda ancha de transmisión máxima de 480Mbps |
1 * F_USB1 Pin |
Pines USB2.0 frontales, un conjunto de 2 * USB2.0 (9 pines, 2 * 5 pines, 2,54 mm) |
1 * F_USB2 pines |
Pines USB2.0 frontales, un conjunto de 2 * USB2.0 (9 pines, 2 * 5 pines, 2,54 mm) |
Función de sonido |
Decodificador de audio digital Realtek ALC897/662 HD integrado, controlador de audio de alta fidelidad de 6 canales; |
1* puerto LINE_OUT |
Salida de audio compatible (verde) |
1* puerto MIC_IN |
Admite entrada de micrófono (rojo) |
1 pin INT_SPK. |
Admite salida de altavoz de 8 OH5 vatios (amplificador de potencia) (4 pines, 1*4 pines, 2,0 mm) |
1 pin F_AUDIO. |
Pin de audio estándar (9 pines, 2*5 pines, 2,54 mm) |
Función de disco duro |
1*puerto M.2-SATA/PCIE |
Admite discos duros con puerto Key-M M.2 2280/2242. Admite SATA de forma predeterminada, pero admite NVME |
1* puerto SATA1 |
Interfaz de disco duro SATA estándar, compatible con SATA 3.0 |
1 * clavija SATA_PWR |
El pin de fuente de alimentación del disco duro puede suministrar 5V o 12V (4 pines, 1*4 pines, 2,54 mm) |
Función de conmutación |
1 * Pin F_PANEL |
Interruptor, indicador de encendido, indicador de disco duro, pin de reinicio (9 pines, 2*5 pines, 2,54 mm) |
1 * PIN AUTO_SW |
El hardware controla los pines de encendido y encendido. (3 pines, 1*3 pines, 2,0 mm) |
Otras E/S |
1 pin COM1. |
Compatible con el estándar RS232/RS422/RS485 opcional (configuración del BIOS) (9 pines, 2*5 pines, 2,54 mm) |
1 pin COM2. |
Solo se admite RS232 estándar (9 pines, 2*5 pines, 2,54 mm) |
1 * COM3 ~ 6 pines |
Solo se admite RS232 estándar (39 pines, 2*20 pines, 2,0 mm) |
1 pin JCOM1. |
COM1 Establezca el pin 9 en 0V/5V/12V (6 pines, 2*3 pines, 2,0 mm) |
1 * ranura MSIM1 |
Admite tarjeta SIM, se requiere tarjeta SIM para 5G/4G |
1 pin CLR_CMOS. |
Pines de reinicio y descarga de la placa base (3 pines, 1 * 3 pines, 2,0 mm) |
1 * Pin CPU_FAN |
Pines del ventilador de la CPU Admite control de temperatura (4 pines, 1 * 4 pines, 1,25 mm) |
1 * Pin SYS_FAN |
Pines del ventilador del sistema (3 pines, 1*3 pines, 2,54 mm) |
1 pin J_GPIO. |
Pines de control GPIO (10 pines, 2*5 pines, 2,0 mm) |
Entorno operativo |
Temperatura de funcionamiento: -10 ℃ ~ 60 ℃; Humedad de funcionamiento: 5%~95% de humedad relativa, sin condensación |
BIOS |
AMI BIOS, admite encendido, inicio programado e identificación inteligente de dispositivos de conmutación remota |
perro guardián |
Programación de vigilancia, función de reinicio de hardware compatible (nivel 256, 0 ~ 255 segundos) |
sistema operativo |
Compatible con Windows 11, Windows 10, LINUX, etc. |
