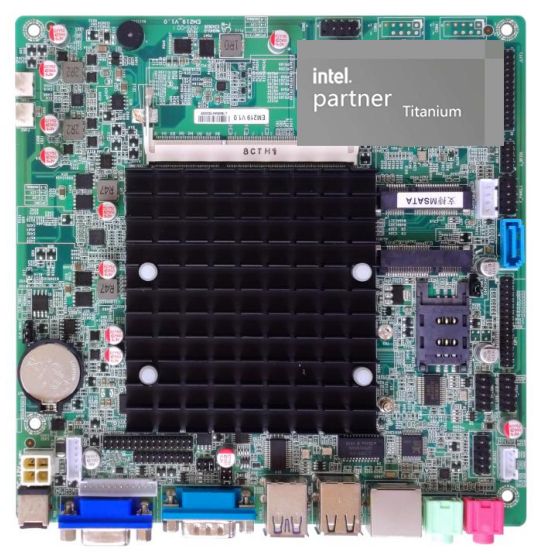

Placa base barata con Intel CPU J1800 J1900 RJ45-LAN VGA LVDS EDP para Windows 10, Windows 8, Windows 7, Linux

UPC

Procesador Intel Celeron / Pentium serie J: J1800, J1900, J2900

conjunto de chips

Conjunto de chips SOC Intel Bay Trail

fuente

1*DC_JACK

El diámetro interior del cabezal de CC es de 2,5 mm y admite 12 V.

El consumo de energía de la placa base es de aproximadamente 25 W y se recomienda utilizar 12V4A o superior.

1*CC_PWR

Soporte de memoria

1 * ranura DIMM

Memoria NB-DDR 3, admite memoria de 1600 MHZ, bajo voltaje 1,35 V, soporte máximo 8G

función de internet

1 * interfaz LAN

Puerto de red Realtek 8111H Gigabit, compatible con activación de red, función PXE

1 * interfaz MINI_PCIE

Soporte para WIFI/3G/4G

Función de visualización

GPU

Controlador de gráficos Intel HD , compatible con pantalla única, replicación de pantalla doble, extensión de pantalla doble, pantalla única en DOS

1 * interfaz VGA DB15

Soporte para la resolución más alta de 1920 * 1200 @ 60 HZ

1 * pin VGA_OUT

Soporte para la resolución más alta de 1920 * 1200 @ 60 HZ (12 pines, 1 * 12 pines, 2,0 mm)

1 pin EDP1.

Soporte para la resolución más alta de 1920 * 1080 @ 60 HZ          (30 pines, 2 * 15 pines, 2,0 mm)

1 * pin EDP_PWR

Inserto de control de voltaje EDP1 (3 pines, 1 * 3 pines, 2,54 mm)

1 pin EDP2.

Soporte para la resolución más alta de 1920 * 1080 @ 60 HZ        (20 pines, 2 * 10 pines, 2,0 mm)

1 * pin LVDS

Soporte para la resolución más alta de 1920 * 1080 @ 60 HZ (30 pines, 2 * 15 pines, 2,0 mm)

1 * pin LVDS_PWR

Inserto de control de voltaje LVDS/EDP2 (6 pines, 2*3 pines, 2,0 mm)

1 * pin INVERTIDO

Inserto de control de retroiluminación LVDS/EDP2 (6 pines, 1*6 pines, 2,0 mm)

USB Función

1 * interfaz USB3.0

Interfaz USB 3.0 estándar posterior (USB inferior del grupo azul)

3 * interfaz USB2.0

Interfaz USB 2.0 estándar (grupo USB superior del grupo azul y USB del grupo negro)

1 pin F_USB2.

Pin USB2.0 frontal, un grupo tiene 2 * USB2.0 (9 pines, 2*5 pines, 2,54 mm)

1 * F_USB3 pines

Pin USB2.0 frontal, un grupo tiene 2 * USB2.0 (9 pines, 2*5 pines, 2,54 mm)

sonidoFunción de

Decodificador de audio digital Realtek ALC662 HD integrado, controlador de audio de alta fidelidad de 6 canales

1*interfaz LINE_OUT

Soporta salida de audio

1 * interfaz MIC_IN

Soporte para la entrada de micrófono.

1 * pin JAMP

Admite salida de bocina de 8 O 5 W (amplificador de potencia) (4 pines, 1 * 4 pines, 2,0 mm)

1 * pin F_AUDIO

Inserto de audio estándar (9 pines, 2*5 pines, 2,54 mm)

Función de disco duro

1 * interfaz SATA1

Interfaz de disco duro SATA estándar, compatible con SATA 2.0

1 * interfaz MSATA

Admite el disco MINI _ SATA, admite MSATA2.0

1 * pin SATA_PWR

Pin de fuente de alimentación del disco duro, el cable de alimentación 5V, 12V. (4 pines, 1*4 pines, 2,54 mm)

conmutaciónFunción de

1 * pin F_PANEL

Interruptor, luz de encendido, luz del disco duro, pin de reinicio (9 pines, 2*5 pines, 2,54 mm)

Otras E/S

1 * interfaz COM1

Soportado por el estándar RS232, no RS485

1 * COM2/3/4 pines

Compatible con el estándar RS232, no RS485 (9 pines, 2*5 pines, 2,54 mm)

1 * JPCOM1/2/3/4 pines

COM1 / 2 / 3 / 4 Pie 9 juegos 0V / 5V / 12V (6 pines, 2*3 pines, 2,0 mm)

1 * PS/2 pines

Pin de interfaz estándar PS/2 (7 pines, 1*7 pines, 2,0 mm)

1 * pin JLPT

Y puerto, pin de interfaz de impresión estándar (25 pines, 2*13 pines, 2,0 mm)

1 * ranura para tarjeta SIM_CARD

Tarjeta SIM compatible, se requiere tarjeta SIM para 3G / 4G

1 * pin CLR_CMOS

Placa base con espacio libre cero, clavija de descarga (3 pines, 1*3 pines, 2,54 mm)

2 * pasador de ventilador

Aguja del ventilador (3 pines, 1*3 pines, 2,54 mm)

1 * pin J_GPIO

GPIO controla el inserto (10 pines, 2*5 pines, 2,0 mm)

Entorno operativo

Temperatura de funcionamiento: -20 ℃ ~60 ℃; Humedad de funcionamiento: 5%~95% de humedad relativa, sin condensación.

BIOS

AMI BIOS, admite encendido, inicio temporizado, identificación inteligente del equipo de interruptor remoto

perro guardián

Programación de vigilancia, función de reinicio de hardware (nivel 256, 0 ~ 255 segundos)

sistema operativo (SO)

Compatible con Windows 10, Windows 8, Windows 7, Linux y otros
