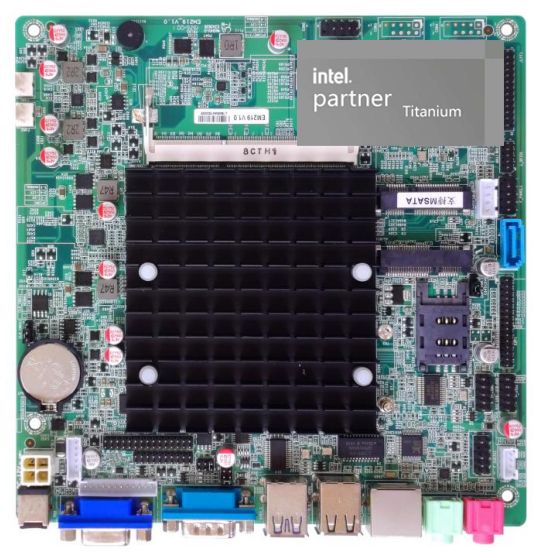

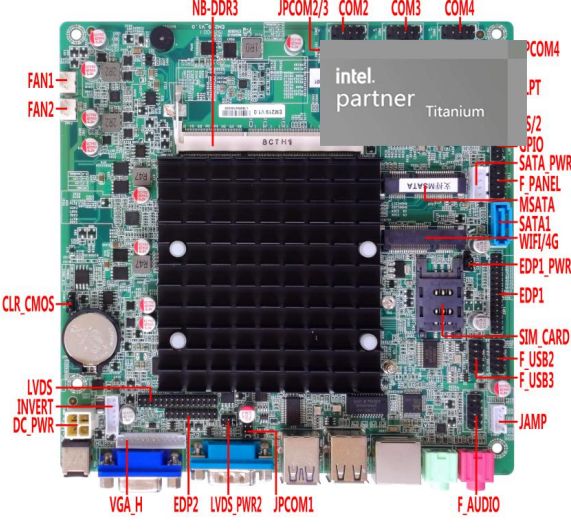

Windows 10, Windows 8, Windows 7, Linux용 Intel CPU J1800 J1900 RJ45-LAN VGA LVDS EDP가 탑재된 저렴한 마더보드

CPU

Intel Celeron/Pentium J 시리즈 프로세서: J1800, J1900, J2900

칩셋

인텔 베이 트레일 SOC 칩셋

원천

1*DC_JACK

DC 헤드의 내경은 2.5MM이며 12V를 지원합니다.

마더보드의 전력 소비는 약 25W이며, 12V4A 이상을 사용하는 것이 좋습니다.

1*DC_PWR

메모리 지원

1*DIMM 슬롯

NB-DDR 3 메모리, 1600MHZ 메모리 지원, 저전압 1.35V, 최대 8G 지원

인터넷 기능

1*LAN 인터페이스

Realtek 8111H 기가비트 네트워크 포트, 네트워크 웨이크업 지원, PXE 기능

1*MINI_PCIE 인터페이스

WIFI / 3G / 4G 지원

디스플레이 기능

GPU

Intel HD 그래픽 컨트롤러, 단일 디스플레이 지원, 이중 디스플레이 복제, 이중 디스플레이 확장, DOS에서 단일 디스플레이 지원

1*VGA DB15 인터페이스

1920 * 1200 @ 60 HZ의 최고 해상도 지원

1*VGA_OUT 핀

1920 * 1200 @ 60 HZ(12Pin,1*12Pin,2.0mm)의 최고 해상도 지원

1*EDP1 핀

1920 * 1080 @ 60 HZ 의 최고 해상도 지원          (30Pin,2*15Pin,2.0mm)

1*EDP_PWR 핀

EDP1 전압 제어 인서트 (3Pin,1*3Pin,2.54mm)

1*EDP2 핀

1920 * 1080 @ 60 HZ 의 최고 해상도 지원        (20Pin,2*10Pin,2.0mm)

1*LVDS 핀

1920 * 1080 @ 60 HZ(30Pin,2*15Pin,2.0mm)의 최고 해상도 지원

1*LVDS_PWR 핀

LVDS/EDP2 전압 제어 인서트(6Pin,2*3Pin,2.0mm)

1*반전 핀

LVDS/EDP2 백라이트 제어 인서트(6핀,1*6핀,2.0mm)

USB 기능

1*USB3.0 인터페이스

포스트 표준 USB3.0 인터페이스(블루 그룹 하위 USB)

3*USB2.0 인터페이스

포스트 표준 USB2.0 인터페이스(블루 그룹 상위 USB 및 블랙 그룹 USB)

1*F_USB2 핀

전면 USB2.0 핀, 한 그룹에는 2 * USB2.0(9핀, 2*5핀, 2.54mm)이 있습니다.

1*F_USB3 핀

전면 USB2.0 핀, 한 그룹에는 2 * USB2.0(9핀, 2*5핀, 2.54mm)이 있습니다.

사운드 기능

통합 Realtek ALC662 HD 디지털 오디오 디코더, 6채널 고성능 오디오 컨트롤러

1*LINE_OUT 인터페이스

오디오 출력 지원

1*MIC_IN 인터페이스

마이크 입력 지원

1*JAMP 핀

8O 5W 혼 출력(전력 증폭기) 지원(4Pin,1*4Pin,2.0mm)

1*F_AUDIO 핀

표준 오디오 인서트(9핀, 2*5핀, 2.54mm)

하드 드라이브 기능

1*SATA1 인터페이스

표준 SATA 하드 디스크 인터페이스, SATA 2.0 지원

1*MSATA 인터페이스

MINI _ SATA 디스크 지원, MSATA2.0 지원

1*SATA_PWR 핀

하드 디스크 전원 공급 장치 핀, 케이블 전원 5V, 12V. (4핀,1*4핀,2.54mm)

S 마녀 기능

1*F_PANEL 핀

스위치, 전원 표시등, 하드 디스크 표시등, 재시작 핀(9Pin,2*5Pin,2.54mm)

기타 I/O

1*COM1 인터페이스

표준 RS232에서 지원되며 RS485는 지원되지 않습니다.

1*COM2/3/4 핀

표준 RS232 지원, RS485 없음(9핀, 2*5핀, 2.54mm)

1*JPCOM1/2/3/4 핀

COM1 / 2 / 3 / 4 피트 9 세트 0V / 5V / 12V (6핀，2*3핀，2.0mm)

1*PS/2 핀

표준 PS / 2 인터페이스 핀(7핀,1*7핀,2.0mm)

1*JLPT 핀

포트, 표준 인쇄 인터페이스 핀(25Pin,2*13Pin,2.0mm)

1*SIM_CARD 카드 슬롯

SIM 카드 지원, 3G/4G에는 SIM 카드 필요

1*CLR_CMOS 핀

간격이 0인 마더보드, 방전 플러그 핀(3핀, 1*3핀, 2.54mm)

2*팬 핀

팬 바늘 (3핀,1*3핀,2.54mm)

1*J_GPIO 핀

GPIO 인서트 제어(10Pin,2*5Pin,2.0mm)

운영 환경

작동 온도: -20℃ ~60℃; 작동 습도: 5%~95% 상대 습도, 결로 현상 없음

바이오스

AMI BIOS, 지원 전원 켜기, 타이밍 시작, 원격 스위치 장비 지능형 식별

감시견

워치독 프로그래밍, 하드웨어 리셋 기능(256레벨, 0~255초)

운영체제(OS)

Windows 10, Windows 8, Windows 7, Linux 등 지원
