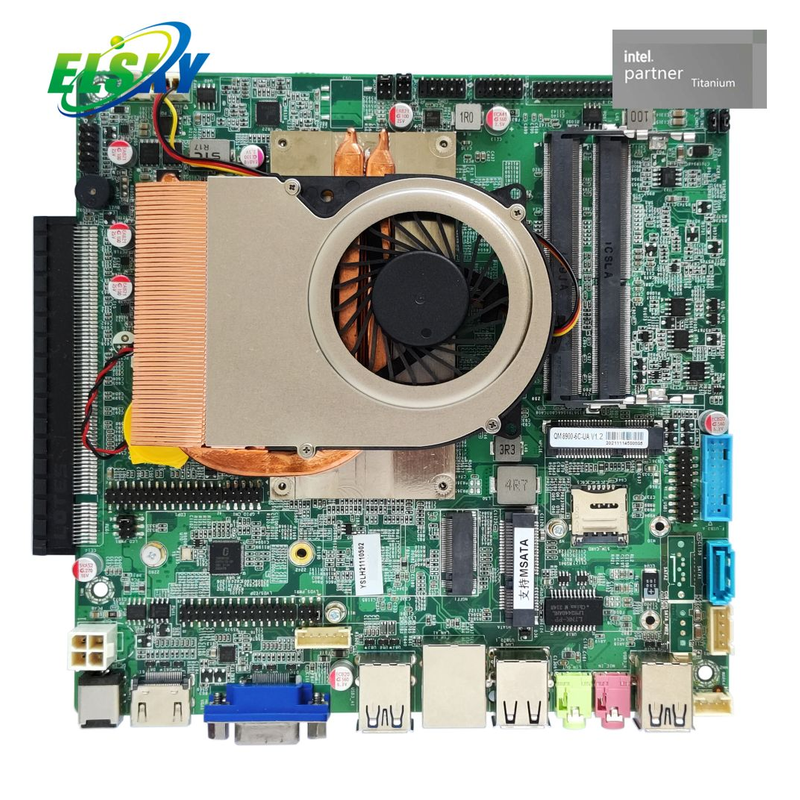

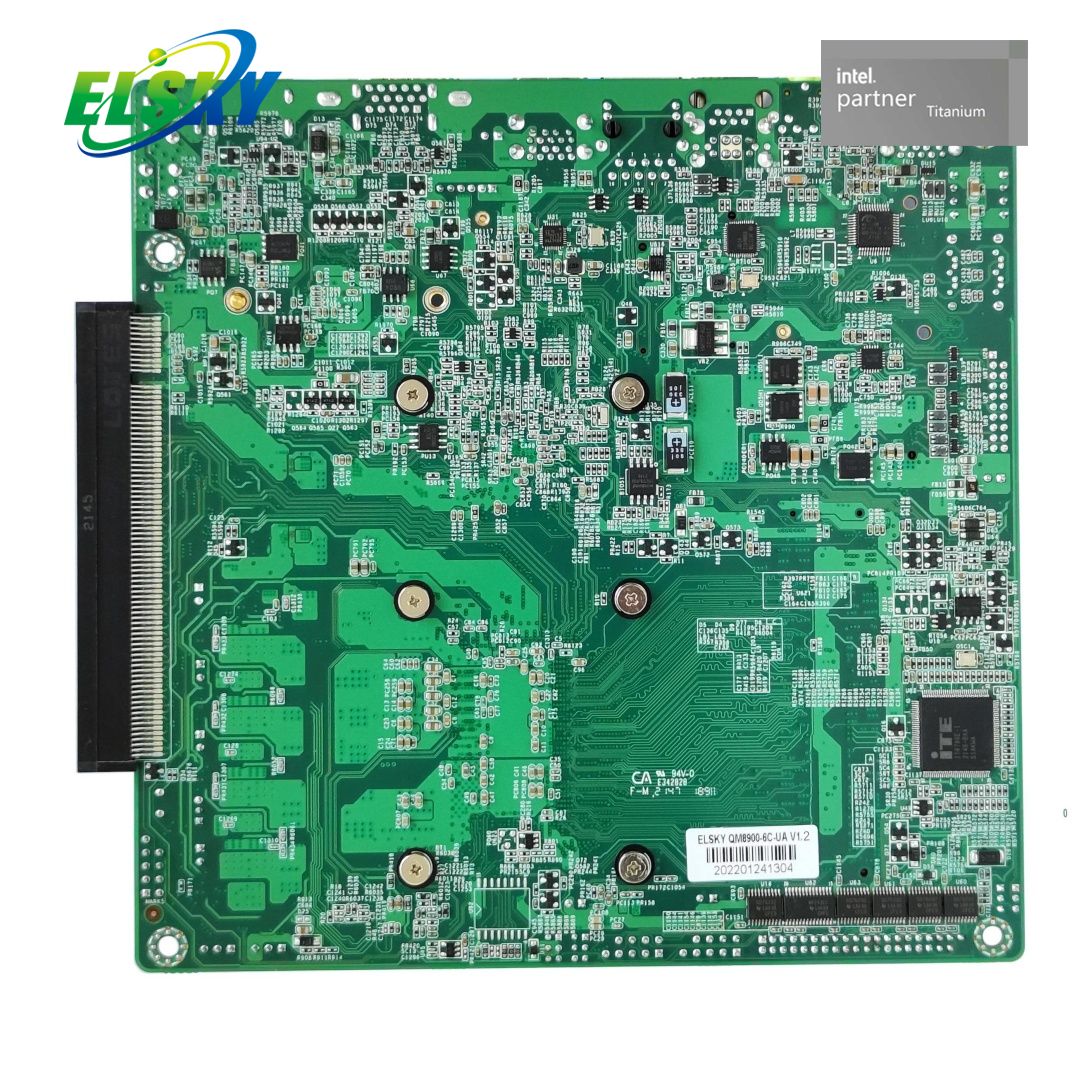

Tamaño |
170 mm (largo) x 170 mm (ancho) x 24 mm (alto) (grosor del ventilador incluido) |
UPC |
Apoyo Coffee Lake 8 generación i3-8100H, i5-8300H, i7-8700HK, i9-8950HK, etc. |
Apoyo Coffee Lake 9 generación i5-9300H, i7-9750H, i9-9980HK, etc. |
conjunto de chips |
Conjunto de chips de alta velocidad HM370 |
Fuerza |
1*DC_IN |
El diámetro interior del cabezal de CC es de 2,5 mm y admite 12 V/19 V. El consumo de energía a carga completa de la placa base es de aproximadamente 70 W, se recomienda utilizar una fuente de alimentación de 12 V7 A o 19 V5 A. |
1 * DC_ATX (4 pines) |
Memoria |
2 * ranura SODIMM |
Memoria NB-DDR4, compatible con memoria de 2133/2400/2666 MHz, soporte máximo de 64 GB |
Función de red |
1/2*puerto LAN RJ45 |
Soporte de red única Adaptador de red Realtek 8111H Gigabit; Compatibilidad con red dual Adaptador de red Gigabit Realtek 8111H+Intel I219V; Activación de red de soporte, función PXE; |
1* puerto MINI_PCIE |
Compatible con módulo WIFI/4G/Bluetooth |
Función de visualización |
Tarjeta gráfica hipernúcleo Intel HD Graphics 630 integrada |
Admite pantalla única, copia de pantalla doble/triple pantalla, extensión de pantalla doble/triple, pantalla única DOS |
1*puerto HDMI1 1.4 |
Soporta resolución 4K 4096/3840*2160@30Hz |
1 * puerto HDMI2 1.4 |
Soporta resolución 4K 4096/3840*2160@30Hz |
1 * puerto VGA DB15 (opcional) |
Resolución de soporte 1920*1080@60Hz |
El puerto HDMI2 se puede cambiar a un puerto VGA |
1 pin EDP1. |
Admite resolución 4K 4096/3840*2160@60Hz (30 pines, 2*15 pines, 2,0 mm) |
1 pin LCD_PWR1. |
EDP1 Pin de control de voltaje de trabajo (6 pines, 2*3 pines, 2,0 mm) |
1 pin LVDS/EDP. |
Resolución de soporte 1920*1080@60Hz (30 pines, 2*15 pines, 2,0 mm) |
De forma predeterminada, se admite LVDS, EDP es opcional, se admiten pines compartidos, EDP no admite 4K |
1 * pin LVDS_PWR |
Pin de control de voltaje de funcionamiento LVDS/EDP (6 pines, 2*3 pines, 2,0 mm) |
1 * pin INVERTIDO |
Pin de control de retroiluminación LVDS/EDP (6 pines, 1*6 pines, 2,0 mm) |
1 puerto PCI-E 16X. |
Opcional con interfaz PCI-E estándar, se puede conectar a una tarjeta de video independiente |
USB Función |
4 * puerto USB3.1 |
Después de la interfaz estándar USB3.1 Gen1, la banda ancha de transmisión máxima es de 5,0 Gbps. |
2 * puerto USB2.0 |
La interfaz USB2.0 estándar trasera, la banda ancha de transmisión máxima de 480Mbps |
1 * F_USB1 pin |
Pines USB2.0 frontales, un conjunto de 2 * USB2.0 (9 pines, 2 * 5 pines, 2,0 mm) |
1 pin F_USB2. |
Pines USB2.0 frontales, un conjunto de 2 * USB2.0 (9 pines, 2 * 5 pines, 2,0 mm) |
El pin predeterminado F_USB2 1/3/5/7 no tiene señal. Elige entre el pin y la tarjeta de sonido USB. La tarjeta de sonido USB es compatible de forma predeterminada |
1 pin F_USB3_A. |
Pines USB 3.0 frontales, un conjunto de 2 * USB 3.0 (19 pines, 2 * 10 pines, 2,0 mm) |
Función de sonido |
Chip de audio USB Cmedia HS_100B integrado |
1* puerto LINE_OUT |
Salida de audio compatible (verde) |
1* puerto MIC_IN |
Admite entrada de micrófono (rojo) |
1 * pin INT_SPK |
Admite salida de altavoz de 8 OH5 vatios (amplificador de potencia) (4 pines, 1 * 4 pines, 2,0 mm) |
Función de disco duro |
1 * puerto M.2 |
Admite la interfaz Key-M M.2 2280, M.2 2242 opcional, la generación 8/9 admite NVME (PCIE), pero no puede cambiar a SATA |
1* puerto MSATA |
Admite disco MINI_SATA, admite MSATA 3.0, se puede cambiar para admitir WIFI |
1* puerto SATA1 |
Interfaz de disco duro SATA estándar, compatible con SATA 3.0 |
1 * pin SATA_PWR |
El pin de fuente de alimentación del disco duro puede suministrar 5 V o 12 V (4 pines, 1*4 pines, 2,54 mm) |
Función de conmutación |
1 * pin F_PANEL |
Interruptor, indicador de encendido, indicador de disco duro, pin de reinicio (9 pines, 2*5 pines, 2,54 mm) |
1 * clavija AUTO_SW |
El hardware controla el encendido y los pines de encendido (3 pines, 1 * 3 pines, 2,0 mm) |
Otras E/S |
1 pin COM1. |
Compatible con el estándar RS232/RS422/RS485 opcional (configuración del BIOS) (9 pines, 2*5 pines, 2,54 mm) |
1 * pin COM2 |
Solo se admite RS232 estándar (9 pines, 2*5 pines, 2,54 mm) |
1 * COM3 ~ 6 pines |
Solo se admite RS232 estándar (39 pines, 2*20 pines, 2,0 mm) |
1 * JPCOM1/2 pines |
El pin 9 COM1/2 está configurado en 0V/5V/12V (6 pines, 2*3 pines, 2,0 mm) |
1* ranura SIM_CARD |
Admite tarjeta SIM, se requiere tarjeta SIM para 3G/4G |
1 * pin CLR_CMOS |
Pines de reinicio y descarga de la placa base (3 pines, 1 * 3 pines, 2,0 mm) |
1 * ventilador 1 pin |
Pines del ventilador de la CPU Admite control de temperatura (3 pines, 1 * 3 pines, 2,54 mm) |
1 * pin SYS_FAN |
Pines del ventilador del sistema sin control de temperatura (3 pines, 1*3 pines, 2,54 mm) |
1 * pin GPIO_CN |
Pines de control GPIO (10 pines, 2*5 pines, 2,0 mm) |
Entorno operativo |
Temperatura de funcionamiento: -10 ℃ ~ 60 ℃; Humedad de funcionamiento: 5%~95% de humedad relativa, sin condensación |
BIOS |
AMI BIOS, admite encendido, inicio temporizado, encendido y apagado remoto, identificación inteligente de dispositivos |
perro guardián |
Programación de vigilancia, función de reinicio de hardware compatible (nivel 256, 0 ~ 255 segundos) |
SO |
Compatible con Windows 11, Windows 10, LINUX, sistema Kirin, sistema Tongxin, etc. |
