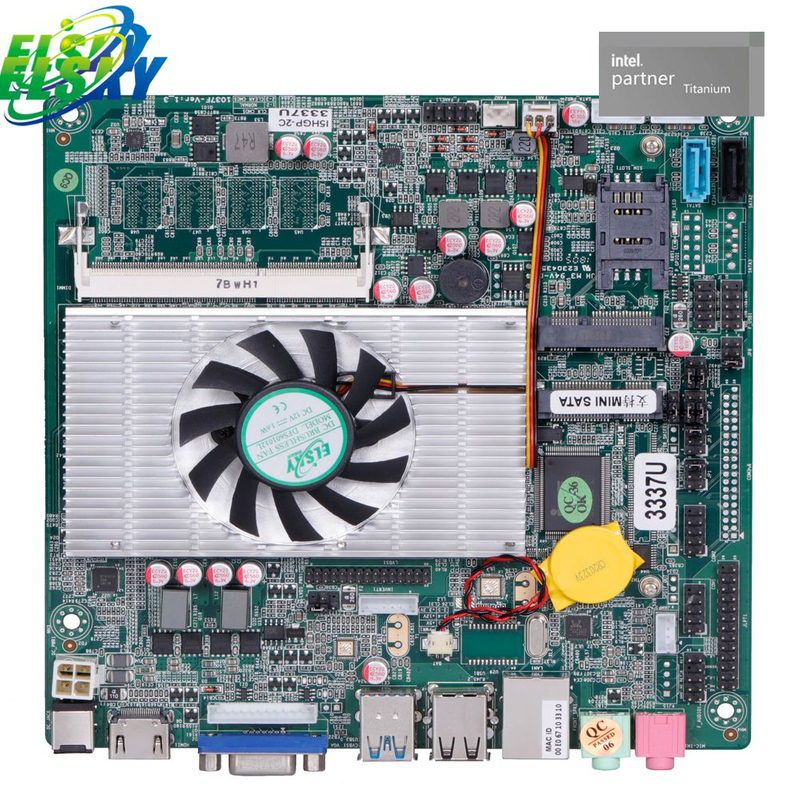

Größe |
170 mm (L) * 170 mm (B) * 22 mm (H) |
CPU |
Unterstützt Intel® Ivy Bridge U-Serie der 3. Generation Core i3-3217U, i5-3317U, i7-3517U usw |
Chipsatz |
Chipsatz der Intel 6-Serie: HM65, HM67, QM67 usw Chipsatz der Intel 7-Serie: HM70, HM76, HM77, NM70, QM77 usw |
Stromversorgung |
1*DC_IN |
Unterstützt einen 12-V-Spannungseingang mit einem DC-Kopf-Innendurchmesser von 2,5 mm. Das Motherboard hat eine Volllast-Leistungsaufnahme von ca. 40 W. Es wird empfohlen, ein Netzteil mit 12V5A oder höher zu verwenden |
1*DC_PWR |
Speicherunterstützung |
1 * NB-DDR3 -Speicher, Steckplatz, unterstützt 1333/1600 MHz-Speicher, unterstützt Niederspannung 1,35 V und Standardspannung 1,5 V, maximale Unterstützung 8 GB |
Anzeigefunktion |
Integriert in den Intel® HD Graphics 4000-Grafikcontroller, unterstützt Einzelanzeige, Doppelanzeigereplikation, Doppelanzeigeerweiterung und Einzelanzeige unter DOS |
1 * VGA DB15-Schnittstelle |
Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz |
1*VGA_H-Pin |
Unterstützt Auflösung 1920 x 1080 bei 60 Hz (12 Pin, 1 x 12 Pin, 2,0 mm). |
1*HDMI® 1.4-Schnittstelle |
Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz |
1 * LVDS-Pin |
Unterstützt Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm). |
1*LVDS_PWR1-Pin |
LVDS-Spannungssteuerstift (6Pin, 2*3Pin, 2,54 mm) |
1*INVERT-Pin |
LVDS-Hintergrundbeleuchtungsschalter-Steuerstift (6Pin, 1*6Pin, 2,0 mm) |
Netzwerkfunktion |
1/2*LAN-Schnittstelle |
Einzelnes Netzwerk: Standardunterstützung für Realtek 8111H Gigabit Ethernet-Karte; Duales Netzwerk: unterstützt Realtek 8111H+Realtek 8111H Gigabit-Ethernet-Karten; Unterstützt Netzwerk-Wake-up und PXE-Boot-Funktion ohne Festplatte |
1*4G/WIFI-Schnittstelle |
Unterstützt PCIE2.0 x1- und USB-Signale, WLAN-Bluetooth/4G-Module |
Das USB-Signal der 4G/WIFI-Schnittstelle und das Signal der Pins 2/4/6/8/10 von F_USB2 sind optional, und die standardmäßige 4G/WIFI-Schnittstelle verfügt über ein USB-Signal |
Festplattenfunktion |
1*MSATA-Schnittstelle |
Unterstützt MINI_SATA-Festplatten und MSATA 2.0 |
1*SATA1-Schnittstelle |
Standard-SATA-3.0-Festplattenschnittstelle, maximale Übertragungsgeschwindigkeit von 6,0 Gbit/s |
1*SATA2-Schnittstelle |
Standard-SATA2.0-Festplattenschnittstelle, maximale Übertragungsgeschwindigkeit von 3,0 Gbit/s |
2*SATA_PWR-Pin |
Festplatten-Stromversorgungsstift, der 5 V und 12 V Strom liefern kann (4-polig, 1 x 4-polig, 2,54 mm). |
Soundfunktion |
Integrierter Realtek ALC897 HD-Digital-Audio-Decoder, 6-Kanal-High-Fidelity-Audio-Controller; Kann geändert werden, um die Integration des High-Fidelity-USB-Audiochips Cmedia HS-100B zu unterstützen |
1*LIN_OUT-Schnittstelle |
Unterstützt Audioausgabe (grün) |
1*MIC_IN-Schnittstelle |
Unterstützt Mikrofoneingang (rosa) |
1 * JAMP-Stift |
Unterstützt 8 Euro und 5 Watt Lautsprecherausgang (4Pin, 1*4Pin, 2,0 mm) |
USB-Funktion |
2*USB3.0-Schnittstelle |
Rückseitige Standard-USB-3.0-Schnittstelle |
Wenn es sich beim Chipsatz um die 6er-Serie oder HM70, HM75 handelt, ist die blaue USB-Schnittstelle USB 2.0-Geschwindigkeit; Wenn es sich beim Chipsatz um die 7er-Serie handelt (HM76, HM77, NM70, QM77 usw.), ist die blaue USB-Schnittstelle USB 3.0-Geschwindigkeit; |
2*USB2.0-Schnittstelle |
Rückseitige Standard-USB 2.0-Schnittstelle |
1*F_USB1-Pin |
Vordere USB 2.0-Pins, ein Satz mit 2*USB 2.0 (9Pin, 2*5Pin, 2,54 mm) |
1*F_USB3-Pin |
Vordere USB 2.0-Pins, ein Satz mit 2 USB 2.0 (9Pin, 2 5Pin, 2,54 mm) |
Schaltfunktion |
1*F_PANEL-Pin |
Schalter, Betriebsanzeige, Festplattenanzeige, Neustart-Pin (9-polig, 2 x 5-polig, 2,54 mm). |
1*AUTO_SW-Pin |
Unterstützt Hardware-Steuerung für Einschalten und Starten (3-polig, 1 x 3-polig, 2,0 mm). |
Andere E/A |
1*COM1-Pin |
Der serielle Port unterstützt standardmäßig RS232 (9Pin, 2*5Pin, 2,54 mm). |
1 * COM2-Pin |
Unterstützt RS232/422/485 optional, BIOS-Einstellungen (9Pin, 2*5Pin, 2,54 mm) |
1*COM3~6-polig |
Serieller Anschluss, unterstützt nur Standard RS232 (39Pin, 2*20Pin, 2,0 mm) |
1*JP1-Pin |
Steuerung COM1 Pin 9 Spannung 0V/5V/12V optional (6Pin, 2*3Pin, 2,54mm) |
1 * JP3-Pin |
Steuerung COM2 Pin 9 Spannung 0V/5V/12V optional (6Pin, 2*3Pin, 2,54mm) |
1*SIM_SLOT-Steckplatz |
Unterstützt SIM-Karte, bei Verwendung von 3G/4G ist eine SIM-Karte erforderlich |
1 * JLPT-Pin |
Paralleler Anschluss (25Pin, 2*13, 2,54 mm) |
1*CLR_CMOS-Pin |
Motherboard-Reset- und Entladestifte (3Pin, 1*3Pin, 2,54 mm) |
2 * FAN-Pin |
Lüfterstift, volle Geschwindigkeit, unterstützt keine Temperaturregelung (3Pin, 1*3Pin, 2,54 mm) |
1*P_GPIO-Pin |
GPIO kann Pins definieren (12Pin, 2*6Pin, 2,54 mm) |
Betriebsumgebung |
Arbeitstemperatur: -10℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, keine Kondensation |
BIOS |
AMI BIOS, zeitgesteuerter Start, intelligente Erkennung von Remote-Ein-/Ausschaltgeräten |
Wachhund |
Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0-255 Sekunden) |
Betriebssystem |
Windows 10, Windows 8, Windows 7, Windows XP, LINUX usw |
