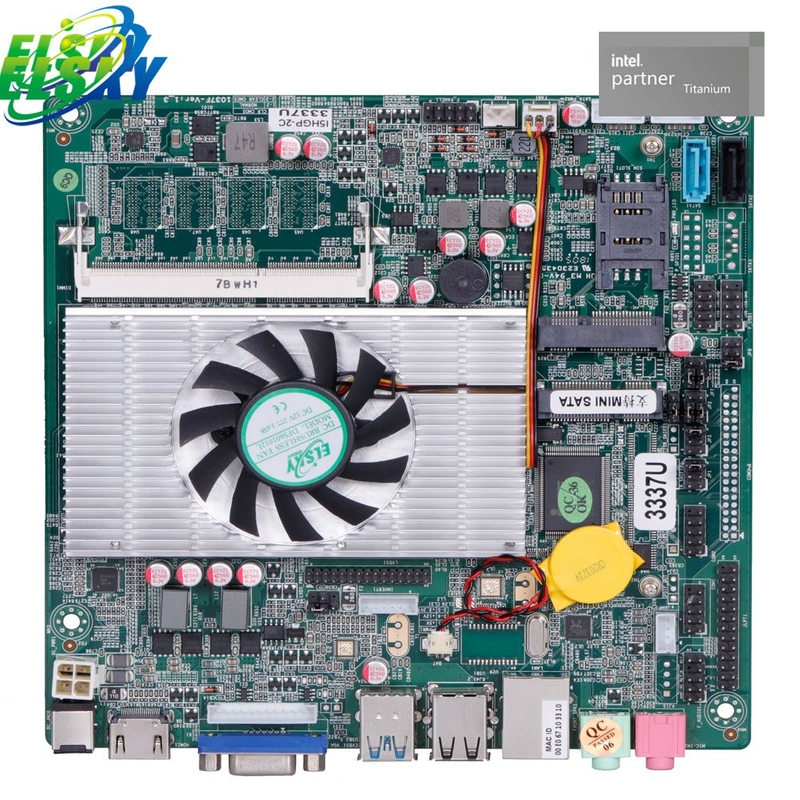

Tamaño |
170 mm (largo) x 170 mm (ancho) x 22 mm (alto) |
UPC |
Compatible con Intel® Ivy Bridge U Series 3.ª generación Core i3-3217U, i5-3317U, i7-3517U, etc. |
conjunto de chips |
Conjunto de chips Intel serie 6: HM65, HM67, QM67, etc. Conjunto de chips Intel serie 7: HM70, HM76, HM77, NM70, QM77, etc. |
Fuente de alimentación |
1*DC_IN |
Admite entrada de voltaje de 12 V, con un diámetro interior del cabezal de CC de 2,5 mm. La placa base tiene un consumo de energía a carga completa de aproximadamente 40W. Se recomienda utilizar una fuente de alimentación de 12V5A o superior. |
1*CC_PWR |
Soporte de memoria |
1 * memoria NB-DDR3, ranura, admite memoria de 1333/1600 MHz, admite bajo voltaje de 1,35 V y voltaje estándar de 1,5 V, soporte máximo de 8 GB |
Función de visualización |
Integrado con el controlador de gráficos Intel® HD Graphics 4000, admite pantalla única, replicación de pantalla dual, expansión de pantalla dual, pantalla única en DOS |
1 * interfaz VGA DB15 |
Resolución de soporte 1920*1080@60HZ |
1 * clavija VGA_H |
Resolución de soporte 1920*1080@60HZ (12 pines, 1*12 pines, 2,0 mm) |
1 * interfaz HDMI® 1.4 |
Resolución de soporte 1920*1080@60HZ |
1 * pin LVDS |
Resolución de soporte 1920*1080@60HZ (30 pines, 2*15 pines, 2,0 mm) |
1 pin LVDS_PWR1. |
Pin de control de voltaje LVDS (6 pines, 2*3 pines, 2,54 mm) |
1 * pin INVERTIDO |
Pin de control del interruptor de retroiluminación LVDS (6 pines, 1*6 pines, 2,0 mm) |
Función de red |
1/2 * interfaz LAN |
Red única: soporte predeterminado para la tarjeta Realtek 8111H Gigabit Ethernet; Red dual: admite tarjetas Realtek 8111H+Realtek 8111H Gigabit Ethernet; Admite activación de red y función de arranque sin disco PXE |
1*4G/interfaz WIFI |
Admite señales PCIE2.0 x1 y USB, módulos WiFi Bluetooth/4G |
La señal USB de la interfaz 4G/WIFI y la señal de los pines 2/4/6/8/10 de F_USB2 son opcionales, y la interfaz 4G/WIFI predeterminada tiene señal USB. |
Función de disco duro |
1 * interfaz MSATA |
Soporta discos MINI_SATA y MSATA 2.0 |
1 * interfaz SATA1 |
Interfaz de disco duro SATA 3.0 estándar, velocidad máxima de transferencia de 6,0 Gbps |
1 * interfaz SATA2 |
Interfaz de disco duro SATA2.0 estándar, velocidad máxima de transferencia de 3,0 Gbps |
2 pines SATA_PWR. |
Pin de fuente de alimentación del disco duro, capaz de suministrar energía de 5 V y 12 V (4 pines, 1*4 pines, 2,54 mm) |
Función de sonido |
Decodificador de audio digital Realtek ALC897 HD integrado, controlador de audio de alta fidelidad de 6 canales; Se puede modificar para admitir la integración del chip de audio USB de alta fidelidad Cmedia HS-100B |
1 * interfaz LIN_OUT |
Admite salida de audio (verde) |
1 * interfaz MIC_IN |
Admite entrada de micrófono (rosa) |
1 * pin JAMP |
Admite salida de altavoz de 8 euros y 5 vatios (4 pines, 1*4 pines, 2,0 mm) |
Función USB |
2 * interfaz USB3.0 |
Interfaz USB 3.0 estándar trasera |
Cuando el conjunto de chips es de la serie 6 o HM70, HM75, la interfaz USB azul tiene velocidad USB 2.0; Cuando el chipset es de la serie 7 (HM76, HM77, NM70, QM77, etc.), la interfaz USB azul tiene velocidad USB 3.0; |
2 * interfaz USB2.0 |
Interfaz USB 2.0 estándar trasera |
1 * F_USB1 pin |
Pines USB 2.0 frontales, un juego con 2 * USB 2.0 (9 pines, 2 * 5 pines, 2,54 mm) |
1 * F_USB3 pines |
Pines USB 2.0 frontales, un juego con 2 USB 2.0 (9 pines, 2 de 5 pines, 2,54 mm) |
Función de interruptor |
1 * pin F_PANEL |
Interruptor, luz de encendido, luz del disco duro, pin de reinicio (9 pines, 2*5 pines, 2,54 mm) |
1 * clavija AUTO_SW |
Admite control de hardware para encendido y arranque (3 pines, 1 * 3 pines, 2,0 mm) |
Otras E/S |
1 pin COM1. |
El puerto serie admite RS232 de forma predeterminada (9 pines, 2*5 pines, 2,54 mm) |
1 * clavija COM2 |
Admite RS232/422/485 opcional, configuración de BIOS (9 pines, 2*5 pines, 2,54 mm) |
1 * COM3 ~ 6 pines |
Puerto serie, solo admite RS232 estándar (39 pines, 2*20 pines, 2,0 mm) |
1 pin JP1. |
Control COM1 pin 9 voltaje 0V/5V/12V opcional (6 pines, 2*3 pines, 2,54 mm) |
1 pin JP3. |
Control COM2 pin 9 voltaje 0V/5V/12V opcional (6 pines, 2*3 pines, 2,54 mm) |
1*ranura SIM_SLOT |
Admite tarjeta SIM, se requiere tarjeta SIM cuando se usa 3G/4G |
1 * pin JLPT |
Puerto paralelo (25 pines, 2*13, 2,54 mm) |
1 * pin CLR_CMOS |
Pines de reinicio y descarga de la placa base (3 pines, 1 * 3 pines, 2,54 mm) |
2 * pasador de ventilador |
Pasador del ventilador, velocidad máxima, no admite control de temperatura (3 pines, 1*3 pines, 2,54 mm) |
1 * pin P_GPIO |
GPIO puede definir pines (12 pines, 2*6 pines, 2,54 mm) |
Entorno operativo |
Temperatura de trabajo: -10 ℃ ~ 60 ℃; Humedad de trabajo: 5%~95% de humedad relativa, sin condensación |
BIOS |
AMI BIOS, inicio programado, reconocimiento inteligente de dispositivos de encendido/apagado remotos |
perro guardián |
Programación de vigilancia, admite función de reinicio de hardware (256 niveles, 0-255 segundos) |
Sistema operativo |
Windows 10, Windows 8, Windows 7, Windows XP, LINUX, etc. |
