마더보드 크기 |
3.5인치: 146mm(길이)*102mm(너비)*26mm |
CPU |
Intel Alder Lake12세대 지원,Raptor Lake 13세대 U/P/H CPU |
메모리 |
1 * NB-DDR4 SODIMM 메모리 슬롯, 2133/2400/2666/2933/3200 메모리 지원, 최대 32GB 지원 |
전원공급장치 |

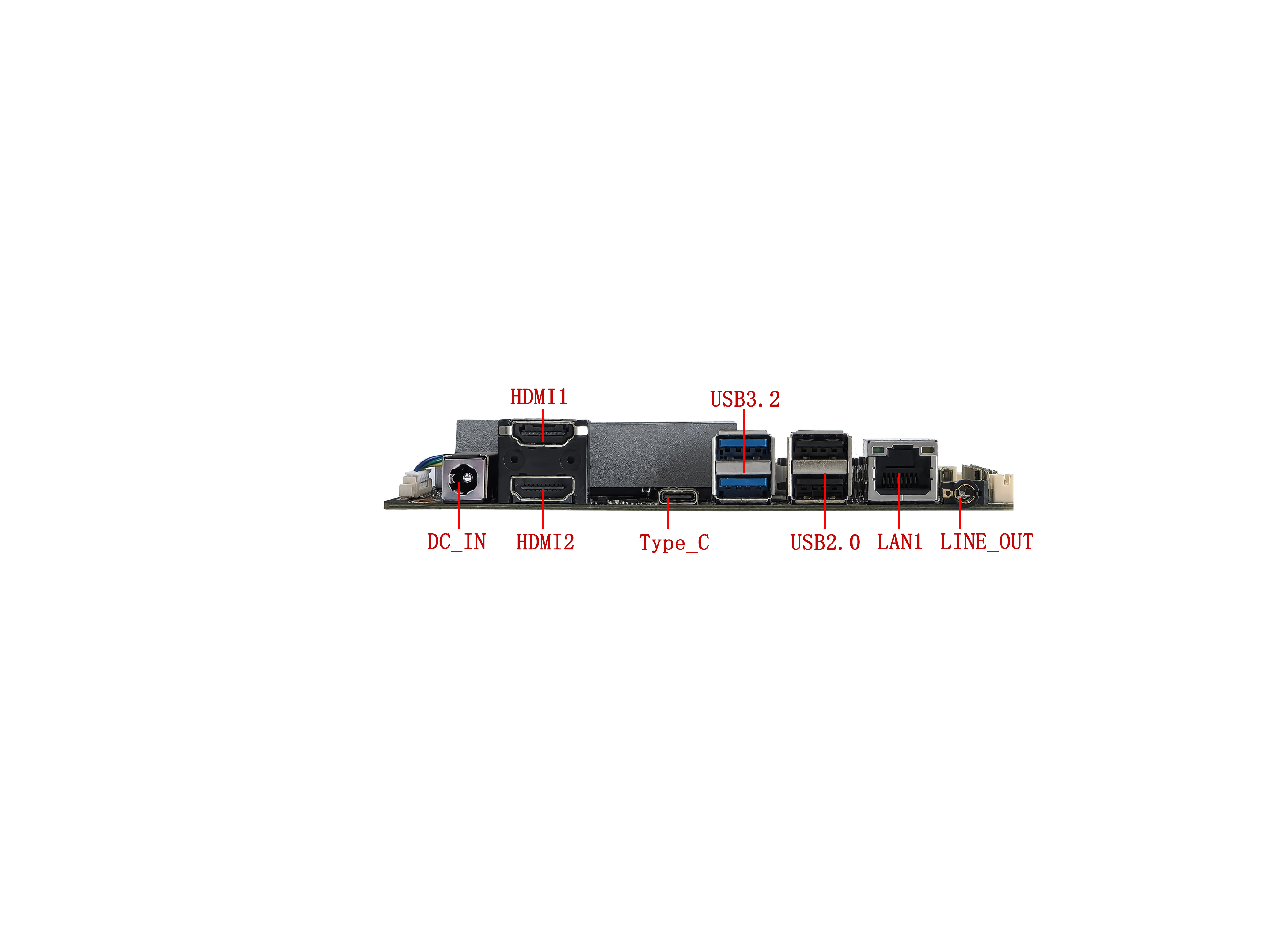

1*DC_IN |
DC 헤드의 내경은 2.5mm이며 마더보드는 기본적으로 12V~24V의 넓은 전압 전원 공급 장치를 지원합니다. U 시리즈 CPU의 최대 터보 전력 소비는 55W이며, 12V 7A 이상의 전원 공급 장치를 사용하는 것이 좋습니다. P 시리즈 CPU의 최대 터보 전력 소비는 64W이며, 12V 7A 이상의 전원 공급 장치를 사용하는 것이 좋습니다. H 시리즈 CPU의 최대 터보 전력 소비는 115W이며, 12V 10A 이상의 전원 공급 장치를 사용하는 것이 좋습니다. |

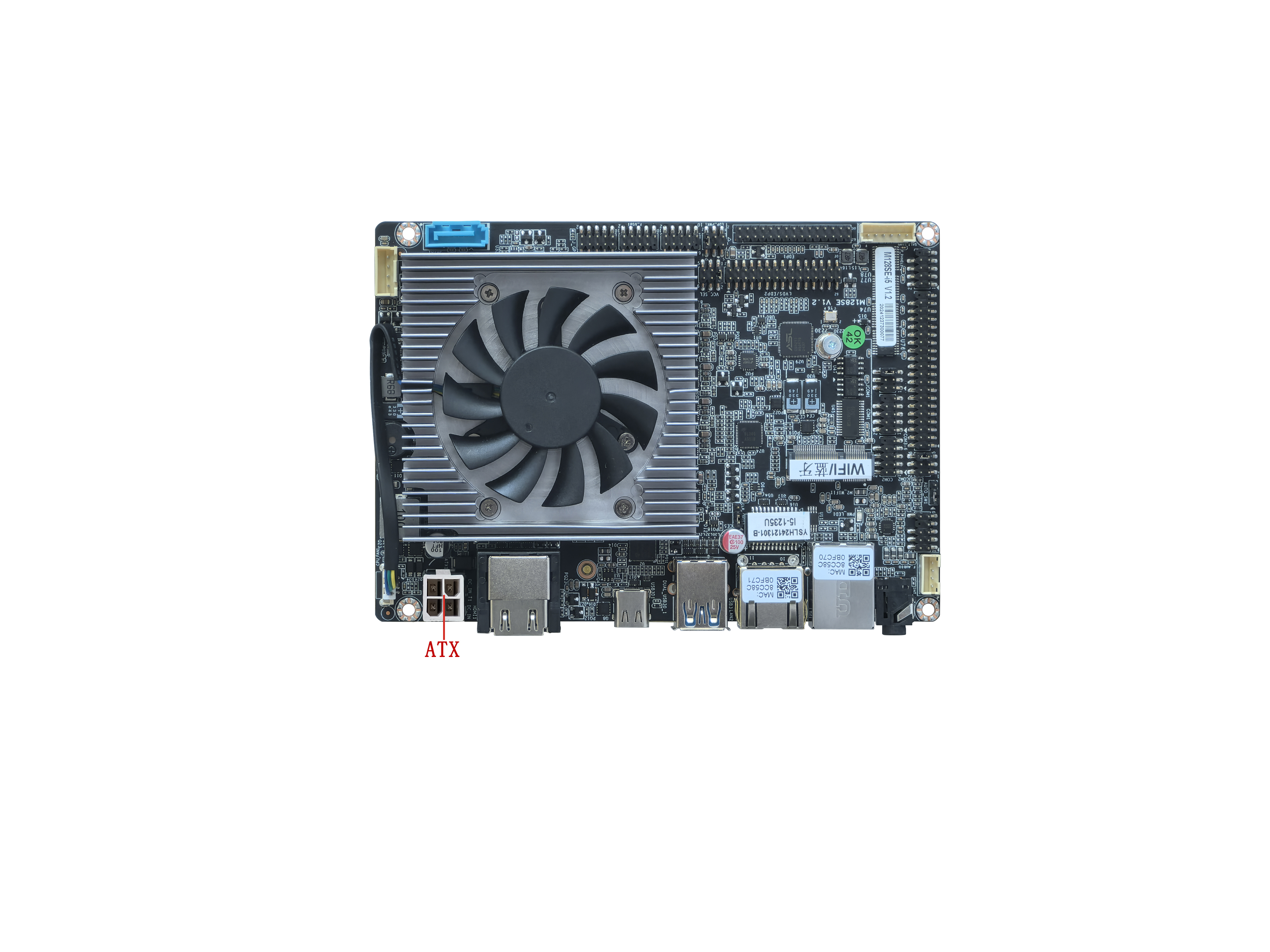

1 * ATX (4Pin) 변경 가능 |
디스플레이 기능 |
Intel UHD 그래픽/Intel Iris Xe 그래픽 울트라 코어 그래픽 카드; 단일 디스플레이, 듀얼 디스플레이/삼중 디스플레이/쿼드 디스플레이 복제, 듀얼 디스플레이/삼중 디스플레이/쿼드 디스플레이 확장, SHELL에서 듀얼 디스플레이 지원; |
2*HDMI 2.0 인터페이스 |
4096/3840* 2160@60Hz의 4K 해상도 지원 |
1*Type_C 인터페이스 |
디스플레이, USB 데이터 전송, 전원 공급 기능 지원 |

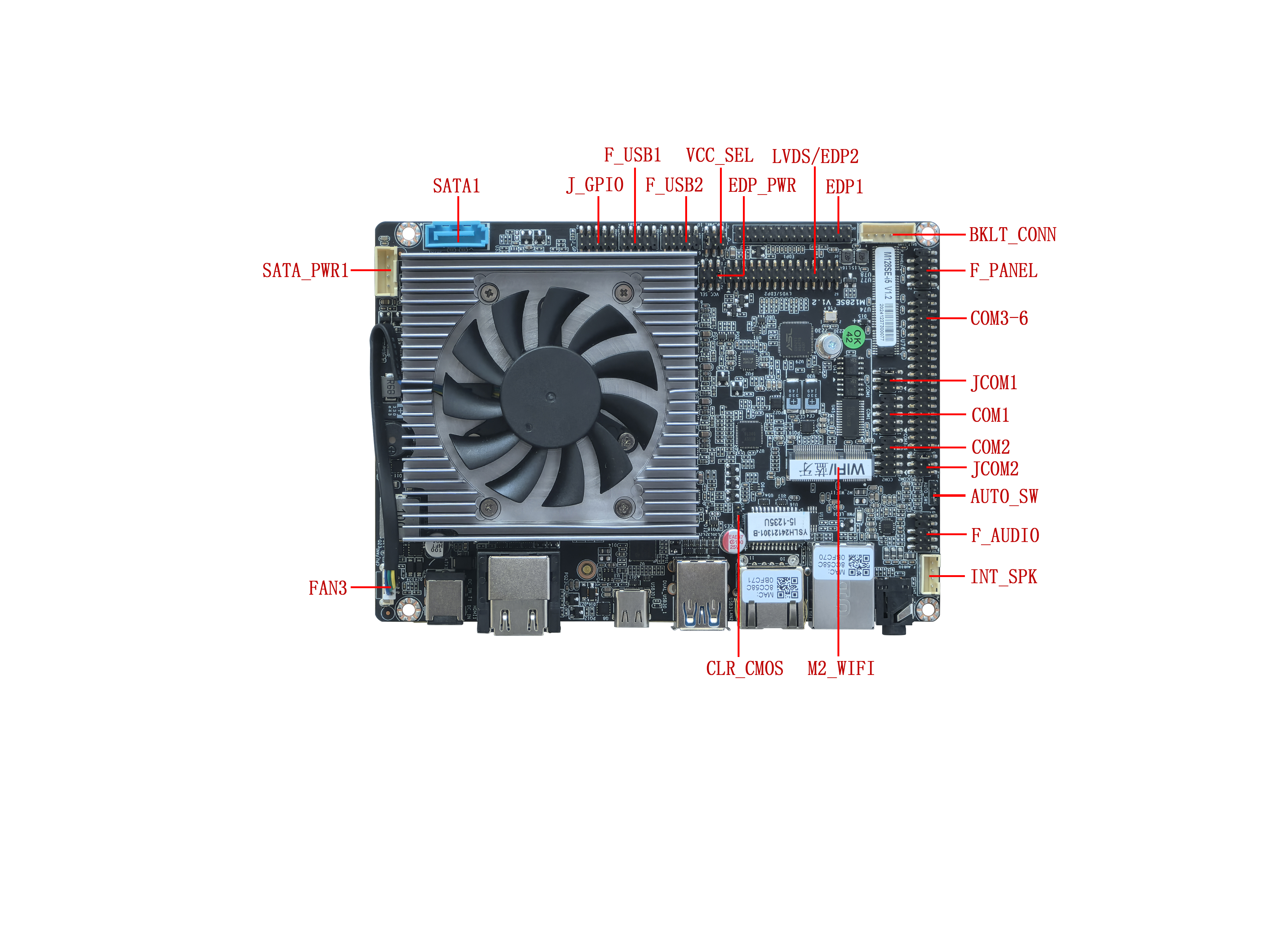

1*EDP1 핀 |
EDP-C 스크린 케이블, 4K 해상도 4096/3840* 2160@60Hz (30Pin，2*15Pin，2.0mm) 지원 |
1*VCC_SEL 핀 |
LVDS/EDP 작동 전압 제어 핀(6Pin, 2*3Pin, 2.0mm) |
1*LVDS/EDP2 핀 |
1920* 1080@60Hz 해상도 지원 (30Pin，2*15Pin，2.0mm) |
1*EDP_PWR1 핀 |
EDP 1 작동 전압 제어 핀(6Pin, 2*3Pin, 2.0mm) |
1*BKLT_CONN 핀 |
LVDS 백라이트 스위치 제어 핀(6Pin, 1*6Pin, 2.0mm) |
LVDS와 EDP2 중에서 선택하고, 핀을 공유하고, EDP2는 EDP-B 스크린 케이블을 사용하고, EDP2는 4K 해상도를 지원합니다. |
네트워크 기능 |
1/2*RJ45 LAN 인터페이스 |
듀얼 네트워크: Intel I219-V 기가비트 이더넷 카드 + Realtek 8111H 기가비트 이더넷 카드 기본 지원; Intel I219-V 기가비트 이더넷 카드 + Yutaiwei YT6801 기가비트 이더넷 카드에 대한 선택적 지원; 단일 네트워크: Intel I219-V 기가비트 이더넷 카드 지원 네트워크 깨우기 및 PXE 디스크 없는 부팅 기능 지원 |
1*M2-WIFI 인터페이스 |
PCIE3.0 신호 및 Key-E 인터페이스 M.2 2230 WiFi Bluetooth 모듈 지원 |
하드디스크 |
1*NGFF 인터페이스 |
PCIE4.0 신호, Key-M 인터페이스 M.2 2280 하드 드라이브 지원, NVME 프로토콜 및 SATA 프로토콜 기본 지원 |
1*SATA1 인터페이스 |
표준 SATA 3.0 하드 드라이브 인터페이스 |
1*SATA_PWR1 핀 |
하드 드라이브 전원 공급 핀, 5V 및 12V 공급 가능(4Pin, 1*4Pin, 2.54mm) |
소리 |
Realtek ALC897 HD 디지털 오디오 디코더 및 6채널 고음질 오디오 컨트롤러에 대한 기본 지원 |
1*LINE_OUT 인터페이스 |
LINE-OUT 출력 및 MIC-IN 입력 지원 |
1*F_AUDIO 핀 |
표준 오디오 핀(9Pin, 2*5Pin, 2.0mm) |
1*INT_SPK 핀 |
앰프는 8옴, 5와트 스피커(4핀, 1*4핀, 2.0mm)로 듀얼 채널 출력을 지원합니다. |
USB |
2*USB3.2 인터페이스 |
최대 전송 대역폭이 5Gbps인 후면 표준 USB 3.2 Gen1 인터페이스 |
2*USB2.0 인터페이스 |
최대 전송 대역폭이 480Mbps인 후면 표준 USB 2.0 인터페이스(듀얼 네트워크 마더보드에서는 사용할 수 없음) |
1*F_USB1 핀 |
전면 USB 2.0 핀, USB 2.0 2개가 포함된 1세트 (9핀, 2 5핀, 2.0mm) |
1*F_USB2 핀 |
전면 USB 2.0 핀, USB 2.0 2개가 포함된 1세트 (9핀, 2 5핀, 2.0mm) |
스위치 기능 |
1*F_PANEL 핀 |
스위치, 전원 표시등, 하드 디스크 표시등, 재시작 핀(9Pin, 2*5Pin, 2.0mm) |
1*AUTO_SW 핀 |
하드웨어 제어 전원 온 플러그(3Pin, 1*3Pin, 2.0mm) |
기타 I/O |
1*COM1 핀 |
직렬 포트, COM1은 RS232/RS422/RS485 옵션 지원(9Pin, 2*5Pin, 2.0mm) |
1*COM2 핀 |
직렬 포트, 표준 RS232 지원(9Pin, 2*5Pin, 2.0mm) |
1*COM3-6 핀 |
직렬 포트, 표준 RS232 지원(39Pin, 2*20Pin, 2.0mm) |
모든 후면 직렬 포트 수정 가능, 하드웨어는 TTL 지원 |
1*JCOM1/2 핀 |
COM1/2의 9번 핀 전압을 0V/5V/12V(6Pin, 2 * 3Pin, 2.0mm)까지 제어할 수 있습니다. |
1*CLR_CMOS 핀 |
마더보드 리셋 및 방전 핀(3Pin, 1*3Pin, 2.0mm) |
1*FAN3 핀 |
CPU 팬 핀, 온도 제어 지원(4Pin, 1*4Pin, 1.25mm) |
1*J_GPIO 핀 |
GPIO 제어 핀(10Pin, 2*5Pin, 2.0mm) |
운영 환경 |
작동 온도: -20℃~60℃; 작동 습도: 5%~95% 상대 습도, 비응결 |
바이오스 |
AMI BIOS, 전원 켜기 부팅, 타이밍 부팅, 원격 스위치 기계 지능형 식별 지원 |
감시견 |
워치독 프로그래밍, 하드웨어 재설정 기능 지원(256레벨, 0~255초) |
운영 체제 |
지원 윈도우 11, 윈도우 10, 리눅스 |
