폼 팩터 |
170(L)mm*170(W)mm*25mm(H) 하단에서 상단까지의 두께 |
CPU |
Intel 2세대, 3세대 풀 시리즈 CPU 지원 |
칩셋 |
Intel 6 시리즈 칩셋: HM65、HM67、QM67 Intel 7 시리즈 칩셋: HM70, HM76, HM77, QM77 |
힘 |
1*DC_IN |
지원 12V전압, DC 포트: 2.5MM CPU가 U 시리즈인 경우 마더보드 전체 부하 전력 소비는 약 35W입니다. 12V5A 이상을 사용하는 것이 좋습니다. CPU가 M 시리즈인 경우 마더보드 전체 부하 전력 소비는 약 60W입니다. 12V7A 이상을 사용하는 것이 좋습니다. |
1*DC_PWR |
메모리 |
1*DIMM 슬롯 |
NB-DDR3 램, 1600MHZ 메모리 지원, 최대 8G 지원 |
네트워크 기능 |
1*LAN 포트 |
Realtek 8111H *1000M 네트워크 카드는 Wake-on-LAN 및 PXE 디스크 없는 부팅 기능을 지원합니다. |
1*MINI_PCIE 포트 |
지원 와이파이/3G/4G |
디스플레이 기능 |
그래픽 카드 |
Intel HD 그래픽 3000/4000 그래픽 컨트롤러, 단일 디스플레이, 이중 디스플레이 복제, 이중 디스플레이 확장, DOS 단일 디스플레이 지원 |
1*VGA 표준 포트 |
최고 해상도 1920*1200@60HZ 지원 |
1*VGA_OUT 핀 |
최고 해상도1920*1200@60HZ 지원 (12핀,1*12핀,2.0mm) |
1*HDMI 1.4 포트 |
최고 해상도1920*1080@60HZ 지원 |
1*HDMI_CON 핀 |
최고 해상도 1920*1080@60HZ 지원 (16핀,2*8핀,2.0mm) |
1*LVDS 핀 |
최고 해상도1920*1080@60HZ 지원 (30핀,2*15핀,2.0mm) |
1*LVDS_PWR 핀 |
LVDS 작동 전압 제어 핀 (6Pin,2*3Pin,2.54mm) |
1*반전 핀 |
LVDS 백라이트 제어 핀 (6Pin,1*6Pin,2.0mm) |

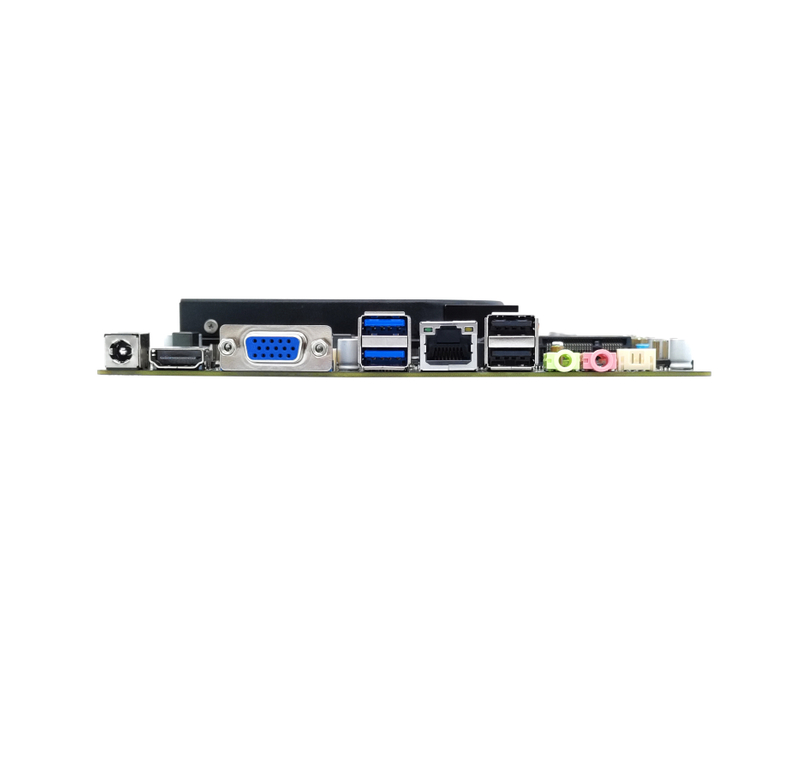

USB 기능 |
2*USB3.0 포트 |
후면 표준 USB3.0 포트(칩셋이 6 시리즈인 경우 포트는 USB2.0 속도임) |
2*USB2.0 포트 |
후면 표준 USB2.0 포트 |
1*F_USB1 핀 |
전면 표준 USB2.0핀, 한 그룹에는 2*USB2.0 (9핀, 2*5핀, 2.54mm)이 있습니다. |
1*F_USB2 핀 |
전면 표준 USB2.0핀, 한 그룹에는 2*USB2.0 (9핀, 2*5핀, 2.54mm)이 있습니다. |
오디오 기능 |
통합 Realtek ALC662 HD 디지털 오디오 디코더, 6채널 고음질 오디오 컨트롤러 |
1*LIN_OUT 포트 |
오디오 출력 지원 (녹색) |
1*MIC_IN 포트 |
마이크 입력 지원 (빨간색) |
1*JAMP 핀 |
전력 증폭기 지원 8Om5W 스피커 출력 (4Pin,1*4Pin,2.0mm) |
1*F_AUDIO 핀 |
표준 오디오 핀 (9핀,2*5핀,2.54mm) |
하드디스크 기능 |
1*SATA1 포트 |
표준 SATA 하드 디스크 포트, SATA3.0 지원 |
1*SATA2 포트 |
표준 SATA 하드 디스크 포트, SATA2.0 지원 |
1*MSATA 포트 |
표준 MINI_SATA 하드 디스크, MSATA2.0 지원 |
1*SATA_PWR 핀 |
하드디스크 전원핀으로 5V,12V 전원을 공급받을 수 있습니다. (4핀,1*4핀,2.54mm) |
스위치 |
1*F_PANEL 핀 |
스위치, 전원 LED, 하드 디스크 LED, 재시작 핀 (9Pin,2*5Pin,2.54mm) |
1*AUTO_SW 핀 |
핀 (3Pin,1*3Pin,2.0mm) 의 하드웨어 제어 전원 |
기타 I/O |
1*SIM_SLOT 슬롯 |
SIM 카드 지원, 3G/4G 사용 시 SIM 카드 필요 |
1*CLR_CMOS 핀 |
마더보드 제로 클리어링, 방전 핀 (3Pin,1*3Pin,2.54mm) |
2*팬 핀 |
팬 핀, 최대 속도, 온도 제어 지원 안 함 (3Pin,1*3Pin,2.54mm) |
근무환경 |
작동 온도 : -20℃~60℃; 작동 습도 : 5%~95% 상대 습도, 응축 없음 |
바이오스 |
AMI BIOS, 지원 전원 켜기, RTC, 원격 스위칭 장비의 지능형 식별 |
운영 체제 |
윈도우 10, 윈도우 8, 윈도우 7, 윈도우 XP, 리눅스 등을 지원합니다. |
