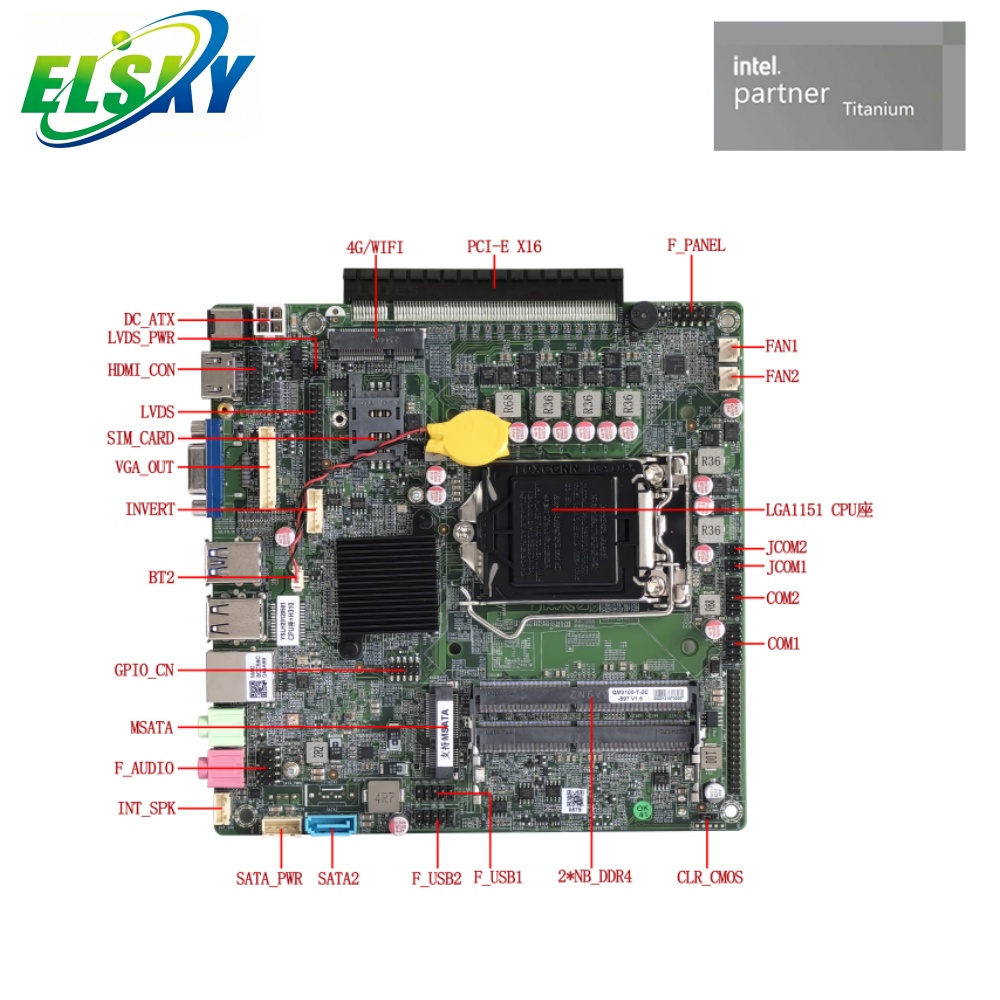

마더보드 크기 |
170mm (L) *170mm(W)*18mm(H)( 수냉식 라디에이터를 포함한 총 두께는 약 42mm ) |
CPU |
Coffee Lake 8세대 및 9세대 LGA1151 Core i3, i5, i7, i9 지원 |
칩셋 |
인텔 H310 칩셋 |
전원공급장치 |
1*DC_IN |
DC 헤드의 내경은 2.5MM이며 12V/19V를 지원합니다. 마더보드의 전체 부하 전력 소비는 약 90W이며 12V10A 또는 19V6A 전원 공급 장치를 사용하는 것이 좋습니다. |
|
1*DC_ATX(4핀) |
|
메모리 |
2*SODIMM 슬롯 |
NB-DDR4 메모리, 2133/2400MHz 메모리 지원, 최대 64G 지원 |
네트워크 기능 |
1/2*LAN 인터페이스 |
Realtek 8111H 기가비트 네트워크 카드, 네트워크 웨이크업, PXE 기능 지원 |
|
1*MINI_PCIE 인터페이스 |
PCIE3.0 신호, WIFI/4G/블루투스 모듈 지원 |
디스플레이 기능 |
제도법 |
Intel HD 그래픽 630 슈퍼 코어 그래픽 카드, 단일 디스플레이, 이중 디스플레이 복사, 이중 디스플레이 확장, DOS에서 단일 디스플레이 지원 |
|
1*VGA DB15 인터페이스 |
지원 해상도 1920*1200@60Hz |
|
1*VGA_OUT 핀 |
지원 해상도 1920*1200@60Hz (12Pin, 1*12Pin, 2.0mm) |
|
1*DP 인터페이스 (옵션) |
DP++를 지원하지 않습니다. 4K 해상도 4096/3840*2160@60Hz 지원 |
|
기본적으로 VGA 인터페이스를 지원하며 DP 인터페이스를 지원하도록 변경 가능 |
|
1*HDMI 1.4 인터페이스 |
4K 해상도 4096/3840*2160@30Hz 지원 |
|
1*HDMI_CON 핀 |
4K 해상도 4096/3840*2160@30Hz(16핀, 2*8핀, 2.0mm) 지원 |
|
1*LVDS/EDP 핀 |
지원 해상도 1920*1080@60Hz (30Pin, 2*15Pin, 2.0mm) |
|
LVDS와 EDP는 동일한 핀을 공유하므로 기본 LVDS 신호를 EDP 신호로 변경할 수 있습니다. EDP는 EDP-B(20핀 백라이트 별도 독립 스크린 라인)을 사용합니다. |
|
1*LVDS_PWR 핀 |
LVDS/EDP 작동 전압 제어 핀(6Pin, 2*3Pin, 2.0mm) |
|
1*반전 핀 |
LVDS/EDP 백라이트 제어 핀 (6Pin, 1*6Pin, 2.0mm) |
|
1*PCI-E X16 인터페이스 |
PCIE3.0 신호, 표준 PCI-E X16 인터페이스에 대한 옵션 지원, 독립 그래픽 카드에 연결 가능 |
USB 기능 |
2*USB3.1 인터페이스 |
후면 표준 USB3.1 Gen1 인터페이스, 최대 전송 대역폭은 5Gbps입니다. |
|
2*USB2.0 인터페이스 |
후면 표준 USB2.0 인터페이스, 최대 전송 대역폭은 480Mbps |
|
1*F_USB1 핀 |
전면 USB2.0 핀, 한 세트에는 2*USB2.0(9핀, 2*5핀, 2.54mm)이 있습니다. |
|
1*F_USB2 핀 |
전면 USB2.0 핀, 한 세트에는 2*USB2.0(9핀, 2*5핀, 2.54mm)이 있습니다. |
소리 기능 |
통합 Realtek ALC897 HD 디지털 오디오 디코더, 6채널 고성능 오디오 컨트롤러; JA6811 USB 사운드 카드를 지원하도록 변경 가능 |
|
1*LINE_OUT 인터페이스 |
오디오 출력 지원(녹색) |
|
1*MIC_IN 인터페이스 |
마이크 입력 지원(빨간색) |
|
1*INT_SPK 핀 |
8Ω 5W 스피커 출력(앰프) 지원 (4Pin, 1*4Pin, 2.0mm) |
|
1*F_AUDIO 핀 |
표준 오디오 핀, 마더보드가 USB 사운드 카드인 경우 핀을 사용할 수 없습니다(9핀, 2*5핀, 2.54mm). |
하드디스크 기능 |
1*MSATA 인터페이스 |
MINI_SATA 디스크 지원, MSATA 3.0 지원 |
|
1*SATA2 인터페이스 |
표준 SATA 하드 디스크 인터페이스, SATA 3.0 지원 |
|
1*SATA_PWR 핀 |
하드 디스크 전원 공급 장치 핀, 5V, 12V(4핀, 1*4핀, 2.54mm) 전원 공급 가능 |
스위치 기능 |
1*F_PANEL 핀 |
스위치, 전원 표시등, 하드 디스크 표시등, 재시작 핀(9Pin, 2*5Pin, 2.54mm) |
기타 I/O |
1*COM1 핀 |
RS232/RS422/RS485 옵션 지원, BIOS 설정(9핀, 2*5핀, 2.54mm) |
|
1*COM2 핀 |
표준 RS232 지원(9핀, 2*5핀, 2.54mm) |
|
1*COM3~6 핀 |
표준 RS232 지원(39핀, 2*20핀, 2.0mm) |
|
1*JCOM1/2 핀 |
COM1/2핀 9번은 0V/5V/12V(6Pin, 2*3Pin, 2.0mm)로 설정되어 있습니다. |
|
1*SIM_CARD 슬롯 |
SIM 카드 지원, 4G 사용 시 SIM 카드 필요 |
|
1*CLR_CMOS 핀 |
메인보드 리셋 및 방전 핀(3Pin, 1*3Pin, 2.0mm) |
|
1*FAN1 핀 |
CPU 팬 핀, 온도 제어 지원(3핀, 1*3핀, 2.54mm) |
|
1*FAN2 핀 |
시스템 팬 핀, 최고 속도, 온도 제어를 지원하지 않음(3핀, 1*3핀, 2.54mm) |
|
1*GPIO_CN 핀 |
GPIO 제어핀(10핀, 2*5핀, 2.0mm) |
운영 환경 |
작동 온도: -10℃~60℃; 작동 습도: 상대 습도 5%~95%, 응축 없음 |
바이오스 |
AMI BIOS, 전원 켜기, 예약 전원 켜기, 원격 전원 켜기 및 끄기, 지능형 장치 식별 지원 |
감시견 |
워치독 프로그래밍, 하드웨어 재설정 기능 지원(256레벨, 0~255초) |
운영 체제 |
Windows 지원 11, Windows 10 , Linux 등 |
