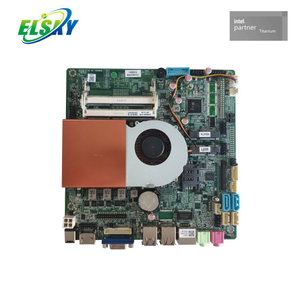

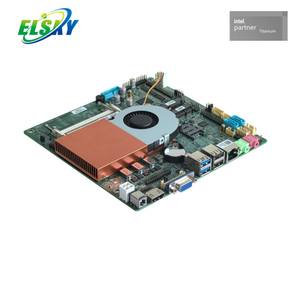

개요

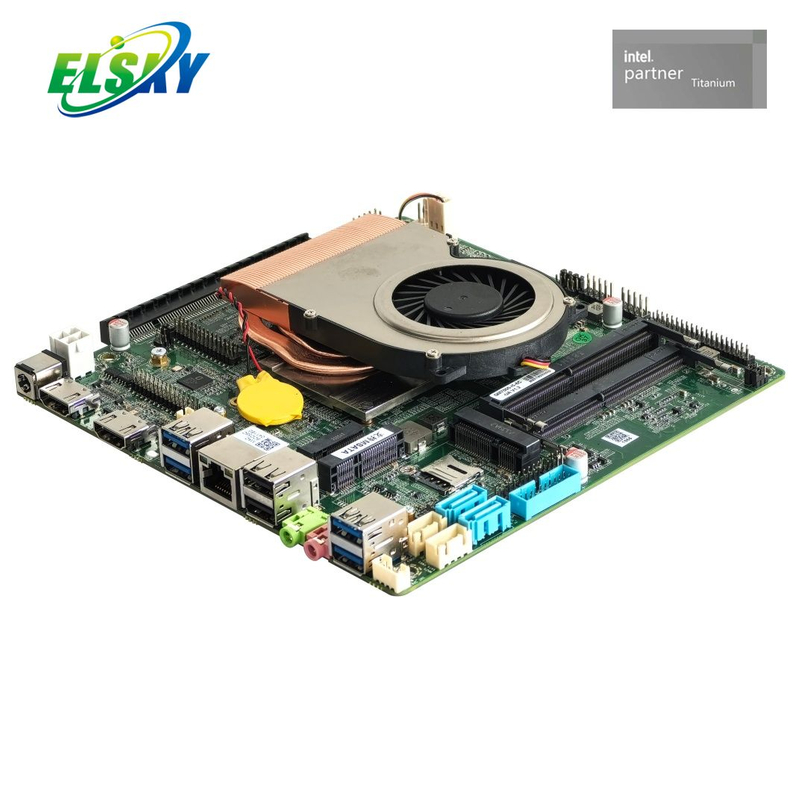

QM6000은 연중무휴 작동을 위해 설계된 강력한 Mini-ITX 산업용 보드입니다. Intel 6세대 Skylake H 시리즈 프로세서(Core i3/i5/i7)와 HM170 칩셋을 탑재하여 까다로운 산업용 애플리케이션에 탁월한 컴퓨팅 성능을 제공합니다.
특징
고성능 통합 그래픽
Intel HD Graphics 530(6세대) — 원활한 4K 비디오 재생 및 다중 디스플레이 설정을 지원합니다.
듀얼 채널 DDR4 메모리
2 x DDR4 SODIMM 슬롯은 최대 2400MHz 속도에서 최대 32GB 메모리를 지원합니다.
트리플 디스플레이 출력
듀얼 HDMI 1.4(4K@30Hz), VGA(옵션), EDP1(4K@60Hz), LVDS/EDP2 — 트리플 독립 디스플레이를 지원합니다.
PCIe X16 확장 슬롯
1개의 PCIe X16 슬롯(PCIe 3.0 x16)은 독립 그래픽 카드, AI 가속기 및 PCIe 확장 카드를 지원합니다.
유연한 네트워크 옵션
Wake-on-LAN 및 PXE를 지원하는 1개의 기가비트 LAN(Realtek 8111H) 또는 2개의 기가비트 LAN(Realtek 8111H + Intel i219V).
다용도 스토리지
1 x M.2 2280 NVMe/SATA, 1 x MSATA 및 2 x SATA 3.0 - 최대 유연성을 위한 4가지 스토리지 옵션.
산업용 등급 내구성
-10°C ~ 60°C 작동 온도. 256레벨 하드웨어 리셋 기능을 갖춘 워치독 타이머.
애플리케이션
산업 제어 시스템: 6개의 COM 포트와 PCIe X16 확장 옵션을 갖춘 공장 자동화, CNC 기계, PLC 시스템을 위한 고성능 컴퓨팅입니다.
엣지 컴퓨팅 및 AI: PCIe X16 슬롯은 고성능 엣지 추론을 위한 AI 가속기를 지원합니다.
디지털 사이니지: 소매점, 공항, 경기장에서 매우 부드러운 비디오 재생을 위한 듀얼 HDMI 4K 출력.
셀프 서비스 키오스크: 대화형 단말기 및 ATM용 4G Mini-PCIe 확장 기능을 갖춘 소형 Mini-ITX(170x170mm)입니다.
의료 장비: 고성능 컴퓨팅을 통해 고급 의료 영상 및 진단 시스템이 가능해졌습니다.
네트워크 보안: 방화벽, VPN 게이트웨이 및 UTM 어플라이언스에 이상적인 듀얼 기가비트 LAN 옵션입니다.
우리를 선택하는 이유
PCIe X16 확장 슬롯: Mini-ITX의 고유한 기능으로 그래픽 카드, AI 가속기 및 확장 카드를 지원합니다.
32GB DDR4 지원: 산업용 워크로드를 위한 높은 메모리 용량.
4가지 스토리지 옵션: 최대의 스토리지 유연성을 위한 M.2 NVMe/SATA + MSATA + 2 x SATA 3.0.
트리플 디스플레이 지원: 고급 멀티 디스플레이 설정을 위한 듀얼 HDMI + EDP1.
4G 지원: 4G/WiFi/블루투스 모듈용 미니 PCIe 슬롯.
풍부한 USB 연결성: 광범위한 주변 장치 연결을 위한 11개의 USB 포트.
모델 |
CPU |
4K |
랜 |
COM |
USB2.0 |
USB3.0 |
메모리 |
SSD |
힘 |
QM6000-2C |
스카이레이크 6세대 |
4K 30Hz |
1 |
2 |
6 |
5 |
2*NB-DDR4 32G(최대) |
1*M.2 1*MSATA 2*SATA |
+12V/19V |
QM6000-2C2L |
2 |
2 |
4 |
5 |
QM6000-6C |
1 |
6 |
6 |
5 |
QM6000-6C2L |
2 |
6 |
4 |
5 |
>> CPU 정보
CPU |
CPU 브랜드 |
CPU 모델 |
빈도 |
터보 |
CPU 소비전력(W) |
전체 보드의 최대 부하 전력 소비는 약(W)입니다. |
61 세대 I3 |
인텔 코어 |
6100H |
2코어 2.7G |
|
35 |
50 |
61 세대 I5 |
6300HQ |
4코어 2.3G |
3.2G |
45 |
60 |
6440HQ |
4코어 2.6G |
3.5G |
45 |
60 |
6350HQ |
4코어 2.3G |
3.2G |
45 |
60 |
61 세대 I7 |
6700HQ |
4코어 2.6G |
3.5G |
45 |
60 |
6820HQ |
4코어 2.7G |
3.6G |
45 |
60 |
6920HQ |
4코어 2.9G |
3.8G |
45 |
60 |
6970HQ |
4코어 2.8G |
3.7G |
45 |
60 |
6870HQ |
4코어 2.7G |
3.6G |
45 |
60 |
6770HQ |
4코어 2.6G |
3.5G |
45 |
60 |
>> 제품 사양
크기 |
170mm(L) 170mm(W) 24mm(H) (팬 두께 포함) |
CPU |
Skylake 6세대 i3-6100H, i5-6300HQ, i7-6700HQ 등을 지원합니다. |
Kabylake 7세대 i3-7100H, i5-7300HQ, i7-7700HQ 등을 지원합니다. |
칩셋 |
HM170/HM175 칩셋 |
전원 공급 장치 |
1*DC_IN |
DC 헤드의 내경은 2.5MM이며 12V/19V를 지원합니다. 마더보드의 전력 소비는 풀 로드 시 약 60W이며, 12V7A 이상의 전원 공급 장치를 사용하는 것이 좋습니다. |
1*DC_ATX(4핀) |
숫양 |
2*SODIMM |
NB-DDR4 메모리, 2133/2400MHZ 메모리 지원, 최대 32G 지원 |
네트워크 기능 |
1*랜 |
Realtek 8111H 기가비트 이더넷 포트, Wake on LAN, PXE 기능 지원 |
1*MINI_PCIE |
WIFI/3G/4G/블루투스 모듈 지원 |
디스플레이 기능 |
Intel HD 그래픽 530/630 슈퍼 코어 그래픽 카드, 단일 디스플레이 지원, 이중 디스플레이/삼중 디스플레이 복사, 이중 디스플레이/삼중 디스플레이 확장, DOS에서 단일 디스플레이 지원 |
1*VGA DB15 |
지원 해상도 1920*1080@60HZ |
1*HDMI1 1.4 |
4K 해상도 4096/3840*2160@30Hz 지원 |
1*HDMI2 1.4 |
4K 해상도 4096/3840*2160@30Hz 지원 |
VGA 인터페이스를 지원하도록 HDMI2 인터페이스를 변경할 수 있습니다. |
1*EDP1 |
4K 해상도 4096/3840*2160@30Hz 지원 (30핀,2*15핀,2.0mm) |
1*LVDS/EDP2 |
지원 해상도 1920*1080@60HZ (30핀,2*15핀,2.0mm) |
LVDS는 기본적으로 지원되고, EDP2는 선택 사항이며, 공유 핀, EDP2는 4K를 지원합니다. |
1*LVDS_PWR |
LVDS/EDP2 작동 전압 제어 핀 (6핀, 2*3핀, 2.0mm) |
1*반전 |
LVDS/EDP 백라이트 제어 핀 (6핀,1*6핀,2.0mm) |
USB |
4*USB3.0 |
포스트표준 USB3.0 |
2*USB2.0 |
포스트 표준 USB2.0(2*LAN 마더보드에는 이 인터페이스가 없습니다) |
1*F_USB1 |
전면 USB2.0 핀, 한 세트에는 2*USB2.0이 있습니다. (9핀, 2*5핀, 2.0mm) |
1*F_USB3 |
전면 USB2.0 핀, 한 세트에는 2*USB2.0이 있습니다. (9핀, 2*5핀, 2.0mm) |
1*F_USB3_A |
전면 USB3.0 핀, 한 세트에는 2*USB3.0이 있습니다. (19핀, 2*10핀, 2.0mm) |
사운드 기능 |
통합 Realtek ALC660/662/892 HD 디지털 오디오 디코더, 6채널 고성능 오디오 컨트롤러 |
1*LINE_OUT |
오디오 출력 지원(녹색) |
1*MIC_IN |
마이크 입력 지원(빨간색) |
1*INT_SPK |
8Ω 5W 스피커 출력 지원(파워 앰프) (4핀,1*4핀,2.0mm) |
1*F_AUDIO |
표준 오디오 핀 (9핀, 2*5핀, 2.0mm) |
하드디스크 기능 |
1*M.2 |
M.2 2280/2242 옵션, 기본 SATA 프로토콜, 옵션 NVME(PCIE) 프로토콜 |
1*MSATA |
MINI_SATA 디스크 지원, MSATA 3.0 지원 |
1*SATA1 |
MINI_SATA 디스크 지원, MSATA 3.0 지원 |
1*SATA2 |
MINI_SATA 디스크 지원, MSATA 3.0 지원 |
2*SATA_PWR |
5V 또는 12V로 전원을 공급할 수 있는 하드 디스크 전원 공급 장치 핀입니다. (4핀,1*4핀,2.54mm) |
스위치 기능 |
1*F_PANEL |
스위치, 전원 표시등, 하드 디스크 표시등, 재시작 핀 (9핀, 2*5핀, 2.54mm) |
1*AUTO_SW |
하드웨어 제어 전원 켜기 핀 (3핀,1*3핀,2.0mm) |
기타 I/O |
1*COM1 |
표준 RS232/RS422/RS485 옵션 지원(BIOS 설정) (9핀, 2*5핀, 2.54mm) |
1*COM2 |
표준 만 지원 RS232 (9핀, 2*5핀, 2.54mm) |
1*COM3~6 |
표준 만 지원 RS232 (39핀, 2*20핀, 2.0mm) |
1*JCOM1/2 |
COM1/2 핀 9는 0V/5V/12V로 설정됩니다. (6핀, 2*3핀, 2.0mm) |
1*심카드 |
SIM 카드 지원, 3G/4G 사용 시 SIM 카드 필요 |
1*CLR_CMOS |
마더보드 재설정 및 방전 핀 (3핀,1*3핀,2.0mm) |
1*팬1 |
팬 핀 (3핀,1*3핀,2.54mm) |
1*SYS_FAN |
시스템 팬 핀 (3핀,1*3핀,2.54mm) |
1*GPIO_CN |
GPIO 제어 핀 (10핀, 2*5핀, 2.0mm) |
1*PCI-E 16X |
표준 PCI-E 인터페이스 옵션, 독립 그래픽 카드에 연결 가능 |
운영 환경 |
작동 온도: -20℃~60℃; 작동 습도: 5%~95% 상대 습도, 비응결 |
바이오스 |
AMI BIOS, 전원 켜기 부팅, 타이밍 부팅, 원격 스위치 기계 지능형 식별 지원 |
감시견 |
워치독 프로그래밍, 하드웨어 재설정 기능 지원(256레벨, 0~255초) |
운영 체제 |
Windows 10, Windows 8, Windows 7, LINUX 등을 지원합니다. |
>> FAQ
큐 |
에이 |
CPU 지원? |
6세대 스카이레이크 H(i3/i5/i7) |
칩셋? |
인텔 HM170(6위) |
통합 그래픽? |
HD 그래픽 530(6위) |
최대 메모리? |
2 x DDR4, 최대 32GB, 최대 2400MHz |
PCIe X16 슬롯? |
예, 그래픽 카드 또는 확장 카드용 PCIe 3.0 x16 |
HDMI 버전? |
듀얼 HDMI 1.4(4K@30Hz) |
최대 디스플레이? |
3개의 독립 디스플레이 |
LAN 포트? |
1 x GbE 또는 2 x GbE(Realtek 8111H + Intel i219V) |
저장? |
M.2 NVMe/SATA + MSATA + 2 x SATA 3.0 |
COM 포트? |
2 또는 6(COM1: 232/422/485) |
전원 공급 장치? |
12V/19V DC, 12V7A 또는 19V5A 권장 |
작동 온도? |
-10°C ~ 60°C |
지키는 개? |
네, 256레벨입니다 |
