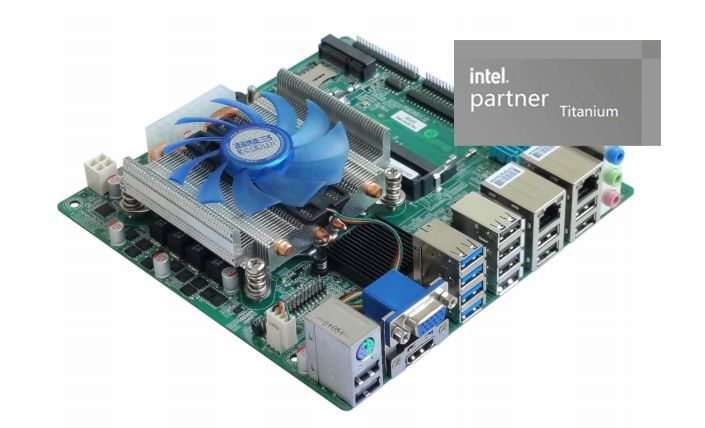

Carte mère Intel avec processeur Intel LGA 1151 6e/7e/8e/9e I3 I5 I7 2 * RJ45-LAN 12 * Ports COM DDR4 64 Go

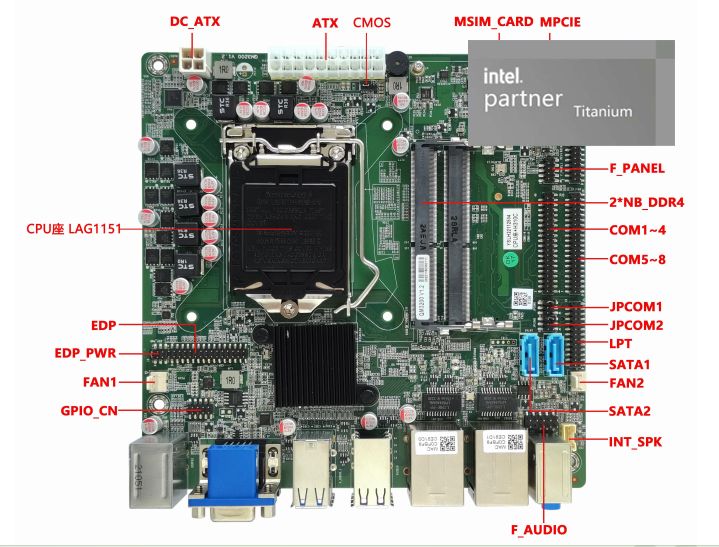

Processeur

Prise en charge de la plate-forme Intel 6/7/8/9 génération 1151 broches i3, i5, i7

Jeu de puces

Jeu de puces Intel H310

Alimentation

1*20 broches ATX

Alimentation de bureau standard

La carte mère consomme environ 90 W à pleine charge, et il est recommandé d'utiliser une alimentation de plus de 200 W.

1*4 broches DC-ATX

Mémoire

2*SO DIMM Emplacements

Mémoire NB-DDR4, prend en charge la mémoire 2133/2400/2666MHZ, prend en charge au maximum 64G

Fonction Internet

2* Interface réseau local

Port Ethernet Gigabit Realtek 8111H, prend en charge le réveil réseau, fonction PXE

1 * interface MINI_PCIE

Prise en charge des modules WIFI/3G/4G/Bluetooth

Fonction d'affichage

Graphique

Carte graphique Intel HD Graphics 530/630 super core, prend en charge un affichage unique, une copie à double affichage, une extension à double affichage, un affichage unique sous DOS

1 * interface HDMI 1.4

Prise en charge de la résolution 4K 4096/3840*2160@30Hz

1 * interface VGA

Résolution de soutien 1920*1080 @ 60HZ

1 * broche EDP

Prise en charge de la résolution 4K 4096/3840 * 2160 à 60 Hz (30 broches, 2 x 15 broches, 2,0 mm).

1*EDP_PWR

Broche de contrôle de tension de fonctionnement EDP (6 broches, 2*3 broches, 2,0 mm)

USB Fonction

4*USB3. 0 interface

Interface USB3.0 standard arrière, bande passante de transmission maximale est de 5 Gbps (500 Mo/s)

10* USB2.0 Interface

Interface USB 2.0 standard arrière, bande passante de transmission maximale est de 480 Mbps (60 Mo/s)

Fonction sonore

Décodeur audio numérique Realtek ALC 662/887 HD intégré, contrôleur audio haute fidélité 6 canaux

1* LINE_INinterface

Entrée de ligne de support (bleu)

1* interface LINE_OUT

Prise en charge de la sortie audio (vert)

1 * interface MIC_IN

Prise en charge de l'entrée microphone (rouge)

1 * broche F_AUDIO

Broche audio standard (9 broches, 2 * 5 broches, 2,54 mm)

1 * broche INT_SPK

L'amplificateur prend en charge la sortie double canal de haut-parleur 8 ohms 5 watts (4 broches, 1 * 4 broches, 2,0 mm).

Fonction disque dur

1 * interface MSATA

Supporte le disque MINI_SATA, supporte MSATA 3.0

1 * interface SATA1

Interface de disque dur SATA standard, prend en charge SATA 3.0

1 * interface SATA 2

Interface de disque dur SATA standard, prend en charge SATA 3.0

Fonction de commutation

1 * broche F_PANEL

Interrupteur, voyant d'alimentation, voyant du disque dur, broche de redémarrage (9 broches, 2 * 5 broches, 2,0 mm)

Autres E/S

1 * COM1 -4 broches

COM2 prend en charge RS232/422/485 en option, COM1/3/4 prend en charge RS232 ; (39 broches, 2*20 broches, 2,0 mm)

1 * COM 5-8 broches

Port série, prend en charge la norme RS232 (39 broches, 2 x 20 broches, 2,0 mm).

1 * COM 9-12 broches

Port série, prend en charge la norme RS232 (39 broches, 2 x 20 broches, 2,0 mm).

1 * JCOM1/2 broches

La broche COM1/2 9 est réglée sur 0 V/5 V/12 V (6 broches, 2 x 3 broches, 2,0 mm).

1 * broche JLPT

Port parallèle, broche de port d'imprimante standard (25 broches, 2 x 13 broches, 2,0 mm).

1 * emplacement SIM_CARD

Prise en charge de la carte SIM, la carte SIM est requise lors de l'utilisation de la 3G/4G

1*VENTILATEUR 1 broche

Broche du ventilateur du processeur, prend en charge le contrôle de la température (3 broches, 1 x 3 broches, 2,54 mm).

1*VENTILATEUR 2 broches

Broche du ventilateur du système, pleine vitesse ne prend pas en charge le contrôle de la température (3 broches, 1 x 3 broches, 2,54 mm).

1 * broche J1

Broche de réinitialisation et de décharge de la carte mère (3 broches, 1*3 broches, 2,0 mm)

1 * broche GPIO _CN

Broche de contrôle GPIO (9 broches, 2 * 5 broches, 2,0 mm)

Environnement opérationnel

Température de fonctionnement : -10 ℃ ~ 60 ℃ ; Humidité de travail : 5 % ~ 95 % d'humidité relative, pas de condensation

BIOS

AMI BIOS, prend en charge la mise sous tension, la mise sous tension programmée, la mise sous et hors tension à distance et l'identification intelligente des appareils

Chien de garde

Programmation de surveillance (256 niveaux, 0 ~ 255 secondes)

Système opérateur

Compatible avec Windows 11, Windows 10, Windows 8, Windows 7, Linux, etc.
