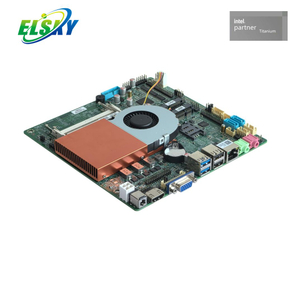

Placa Skylake 6ª Geração DDR4 PCIe X16 4K M.2 Dual LAN para Embarcado

modelo

CPU

4K

LAN

COM

USB2.0

USB3.0

Memória

SSD

Poder

QM6000-2C

Lago Sky

6^ª  geração

4K 30 Hz

1

2

6

5

2*NB-DDR4

32G (MÁX.)

1*M.2

1 *MSATA

2*SATA

+12V/19V

QM6000-2C2L

2

2

4

5

QM6000-6C

1

6

6

5

QM6000-6C2L

2

6

4

5

CPU

da CPU Marca

de CPU Modelo

Freqüência

Turbo

da CPU （W） Consumo de energia

O consumo de energia em carga total de toda a placa é de cerca de （W）

6^ª  geração I3

Núcleo Intel

6100H

2 núcleos 2.7G

35

50

6^ª  geração I5

6300HQ

4 núcleos 2.3G

3,2G

45

60

6440HQ

4 núcleos 2.6G

3,5G

45

60

6350HQ

4 núcleos 2.3G

3,2G

45

60

6^ª  geração I7

6700HQ

4 núcleos 2.6G

3,5G

45

60

6820HQ

4 núcleos 2.7G

3,6G

45

60

6920HQ

4 núcleos 2.9G

3,8G

45

60

6970HQ

4 núcleos 2.8G

3,7G

45

60

6870HQ

4 núcleos 2.7G

3,6G

45

60

6770HQ

4 núcleos 2.6G

3,5G

45

60

Tamanho

170 mm (L) 170 mm (L) 24 mm (A) (incluindo espessura do ventilador)

CPU

Suporte Skylake 6ª geração i3-6100H, i5-6300HQ, i7-6700HQ, etc.

Suporte Kabylake 7ª geração i3-7100H, i5-7300HQ, i7-7700HQ, etc.

chipset

Chipset HM170/HM175

fonte de energia

1*DC_IN

O diâmetro interno da cabeça DC é 2,5 MM e suporta 12V/19V

O consumo de energia da placa-mãe é de cerca de 60W em plena carga, e é recomendado o uso de uma fonte de alimentação 12V7A ou superior

1 * DC_ATX (4 pinos)

BATER

2*SODIMM

Memória NB-DDR4, suporte para memória 2133/2400MHZ, suporte máximo 32G

Recursos de rede

1*LAN

Porta Realtek 8111H Gigabit Ethernet, suporte Wake on LAN, função PXE

1*MINI_PCIE

Suporta módulo WIFI/3G/4G/Bluetooth

Função de exibição

Placa gráfica Intel HD Graphics 530/630 Super-core, suporte para monitor único, cópia de monitor duplo/tela tripla, expansão de monitor duplo/tela tripla, monitor único em DOS

1 * VGADB15

Resolução de suporte 1920*1080@60HZ

1 * HDMI1 1.4

Suporta resolução 4K  4096/3840*2160@30Hz

1 * HDMI2 1.4

Suporta resolução 4K  4096/3840*2160@30Hz

A interface HDMI2 pode ser alterada para suportar a interface VGA

1*EDP1

Suporta resolução 4K  4096/3840*2160@30Hz

(30 pinos, 2*15 pinos, 2,0 mm)

1*LVDS/EDP2

Resolução de suporte 1920*1080@60HZ

(30 pinos, 2*15 pinos, 2,0 mm)

LVDS é suportado por padrão, EDP2 é opcional, pinos compartilhados, EDP2 suporta 4K

1*LVDS_PWR

Pino de controle de tensão de trabalho LVDS/EDP2

(6 pinos, 2 * 3 pinos, 2,0 mm)

1 * INVERTER

Pino de controle de luz de fundo LVDS/EDP

(6 pinos, 1*6 pinos, 2,0 mm)

USB

4 * USB3.0

pós-padrão USB3.0

2 * USB2.0

USB2.0 pós-padrão  (2 * LAN A placa-mãe não possui esta interface)

1*F_USB1

Pino USB 2.0 frontal, um conjunto tem 2 * USB 2.0

(9 pinos, 2*5 pinos, 2,0 mm)

1*F_USB3

Pino USB 2.0 frontal, um conjunto tem 2 * USB 2.0

(9 pinos, 2*5 pinos, 2,0 mm)

1*F_USB3_A

Pino USB3.0 frontal, um conjunto tem 2 * USB3.0

(19 pinos, 2*10 pinos, 2,0 mm)

Função de som

Decodificador de áudio digital Realtek ALC660/662/892 HD integrado, controlador de áudio de alta fidelidade de 6 canais

1*LINE_OUT

Suporte para saída de áudio (verde)

1*MIC_IN

Suporte para entrada de microfone (vermelho)

1*INT_SPK

Suporta saída de alto-falante de 8 ohm e 5 watts (amplificador de potência)

(4 pinos, 1 * 4 pinos, 2,0 mm)

1*F_ÁUDIO

Pino de áudio padrão

(9 pinos, 2*5 pinos, 2,0 mm)

Função de disco rígido

1*M.2

M.2 2280/2242 opcional, protocolo SATA padrão, protocolo NVME (PCIE) opcional

1 *MSATA

Suporta disco MINI_SATA, suporta MSATA 3.0

1 * SATA1

Suporta disco MINI_SATA, suporta MSATA 3.0

1 * SATA2

Suporta disco MINI_SATA, suporta MSATA 3.0

2*SATA_PWR

Pinos de alimentação do disco rígido, que podem ser alimentados por 5V ou 12V.                  (4 pinos, 1 * 4 pinos, 2,54 mm)

Função de comutação

1*F_PAINEL

Interruptor, luz de energia, luz do disco rígido, pino de reinicialização

(9 pinos, 2 * 5 pinos, 2,54 mm)

1*AUTO_SW

Pino de ativação de controle de hardware

(3 pinos, 1 * 3 pinos, 2,0 mm)

Outras  E/S

1*COM1

Suporte padrão RS232/RS422/RS485 opcional (configuração BIOS)

(9 pinos, 2 * 5 pinos, 2,54 mm)

1*COM2

Suporta apenas os padrões  RS232

(9 pinos, 2 * 5 pinos, 2,54 mm)

1*COM3~6

Suporta apenas os padrões  RS232

(39 pinos, 2*20 pinos, 2,0 mm)

1*JCOM1/2

COM1/2  Pino 9 está definido para 0V/5V/12V

(6 pinos, 2 * 3 pinos, 2,0 mm)

1*SIM_CARD

Suporte para cartão SIM, o cartão SIM é necessário ao usar 3G/4G

1*CLR_CMOS

Pinos de reinicialização e descarga da placa-mãe

(3 pinos, 1 * 3 pinos, 2,0 mm)

1 * VENTILADOR1

Pino de ventilador

(3 pinos, 1 * 3 pinos, 2,54 mm)

1*SYS_FAN

Pino do ventilador do sistema

(3 pinos, 1 * 3 pinos, 2,54 mm)

1*GPIO_CN

GPIO Pino de controle

(10 pinos, 2*5 pinos, 2,0 mm)

1 * PCI-E 16X

Opcional com interface PCI-E padrão, pode ser conectado a placa gráfica independente

Ambiente operacional

Temperatura de trabalho: -20℃~60℃; Umidade de trabalho: 5% ~ 95% de umidade relativa, sem condensação

BIOS

AMI BIOS, suporte para inicialização, inicialização de temporização, identificação inteligente da máquina de interruptor remoto

Assistir cachorro

Programação Watchdog, suporte à função de redefinição de hardware (256 níveis, 0 ~ 255 segundos)

sistema operacional

Suporta Windows 10, Windows 8, Windows 7, LINUX etc.

Suporte de CPU?

Skylake H de 6ª geração (i3/i5/i7)

Chipset?

Intel HM170 (6º)

Gráficos integrados?

Gráficos HD 530 (6º)

Memória máxima?

2 x DDR4, até 32 GB, até 2.400 MHz

Slot PCIe X16?

Sim, PCIe 3.0 x16 para placas gráficas ou placas de expansão

Versão HDMI?

HDMI duplo 1.4 (4K a 30 Hz)

Exibições máximas?

3 monitores independentes

Portas LAN?

1 x GbE ou 2 x GbE (Realtek 8111H + Intel i219V)

Armazenar?

M.2 NVMe/SATA + MSATA + 2 x SATA 3.0

Portas COM?

2 ou 6 (COM1: 232/422/485)

Fonte de energia?

12V/19V DC, 12V7A ou 19V5A recomendado

Temperatura operacional?

-10°C ~ 60°C

Cão de guarda?

Sim, nível 256
