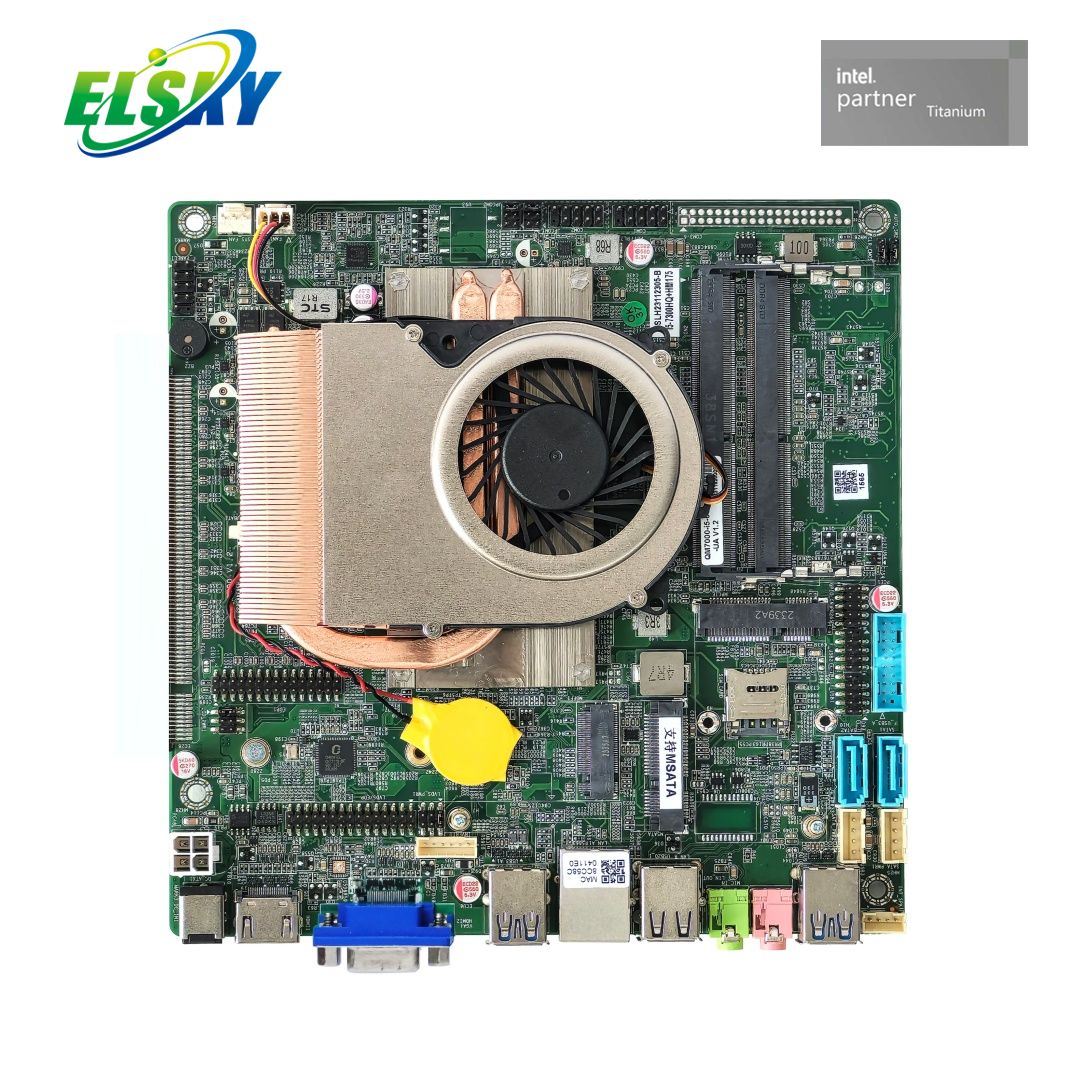

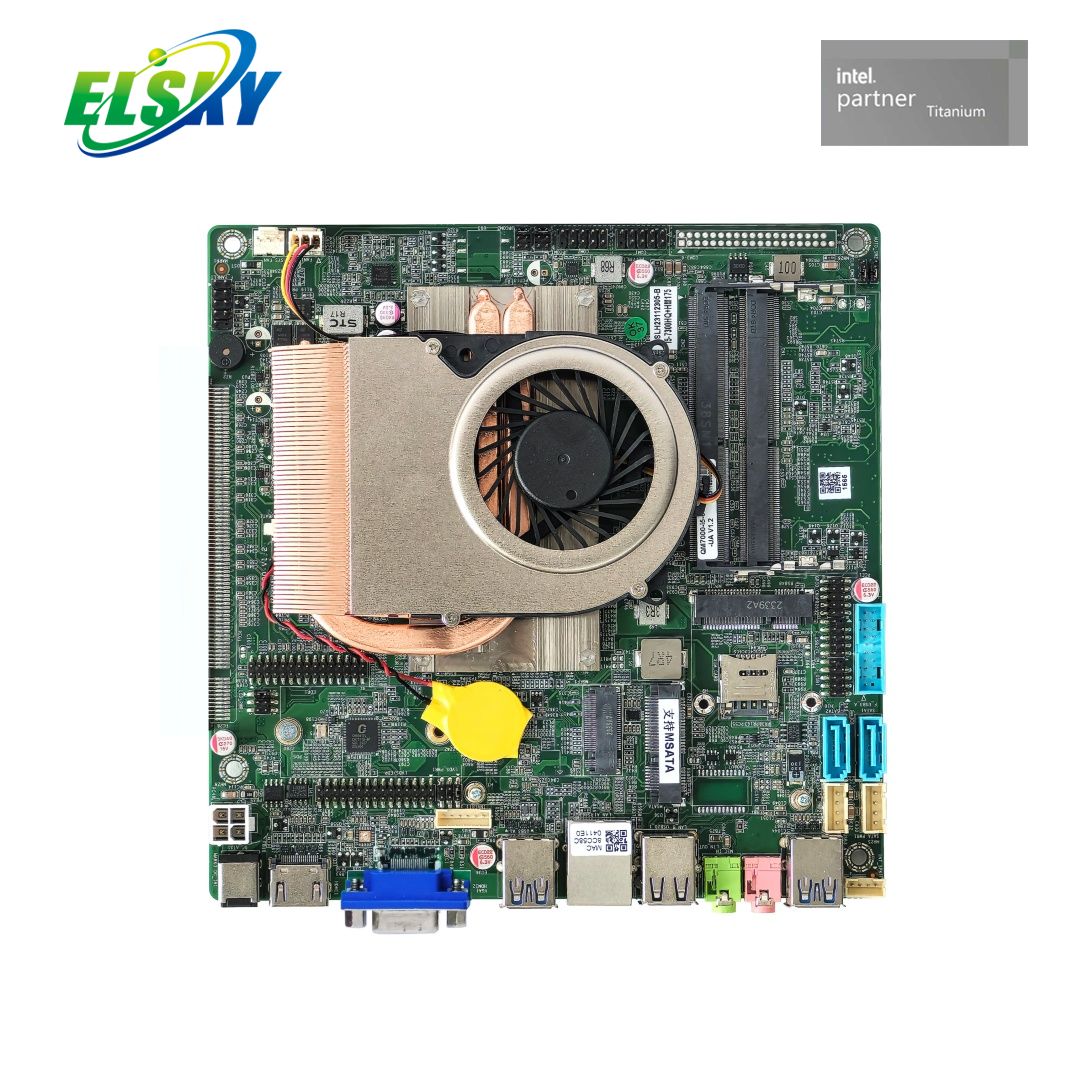

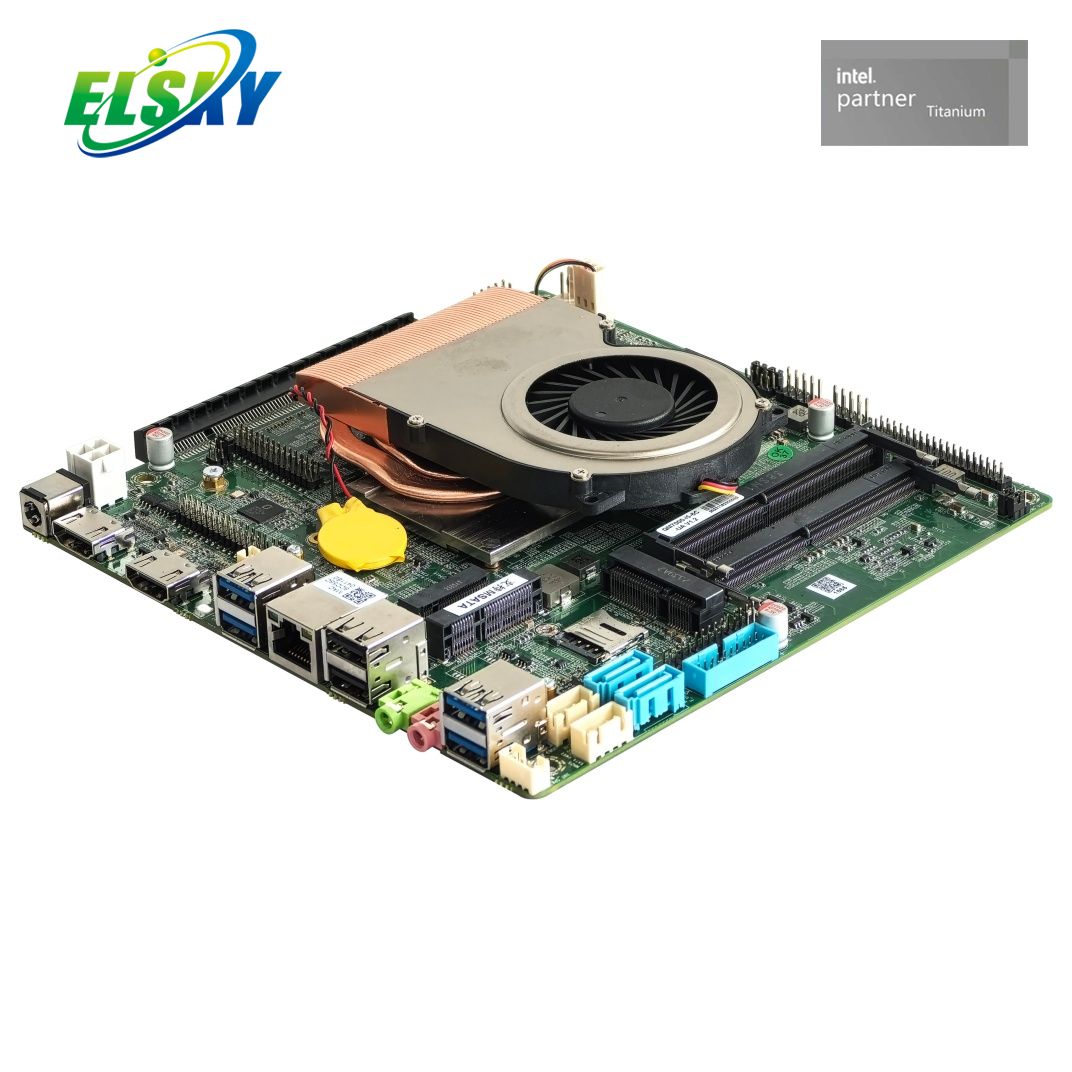

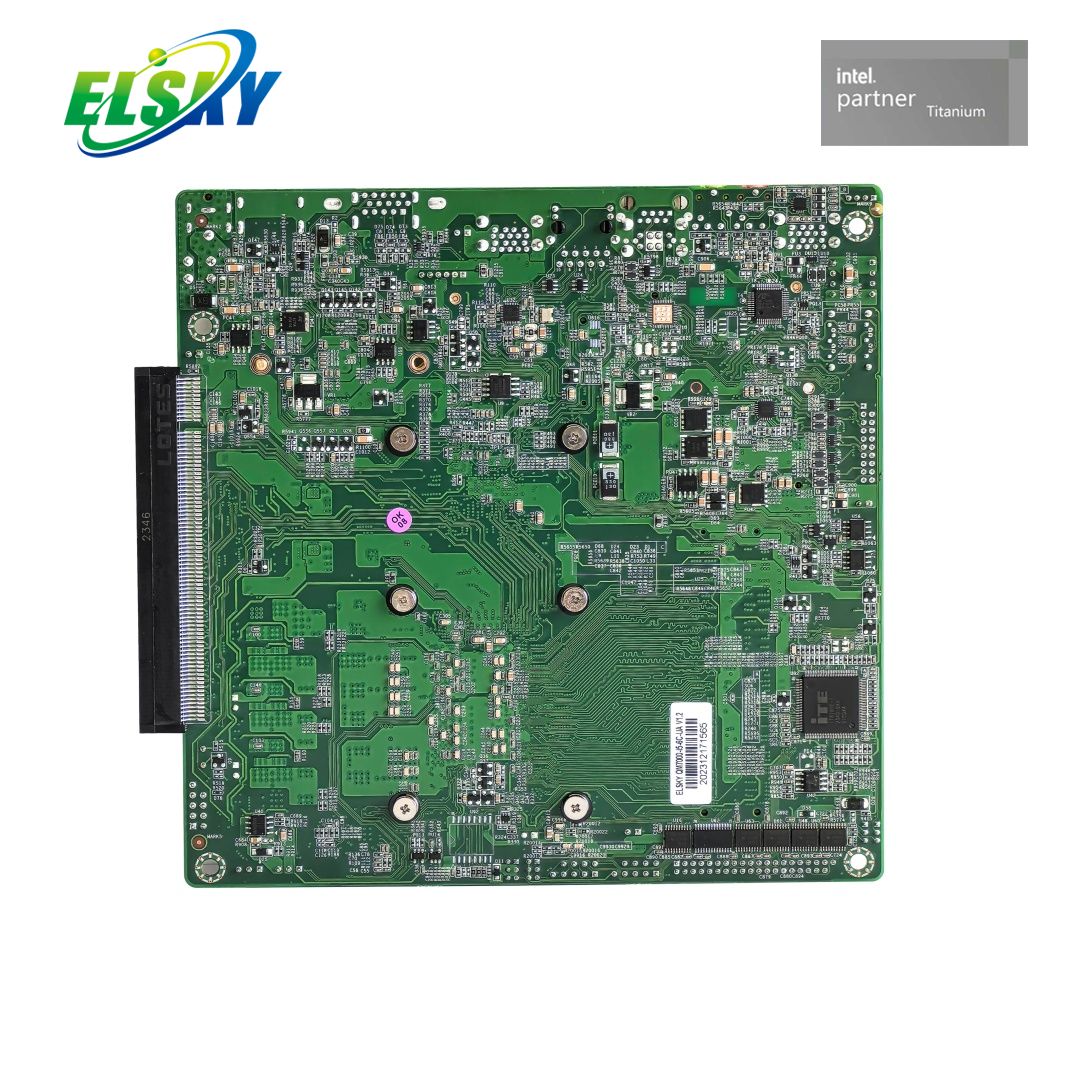

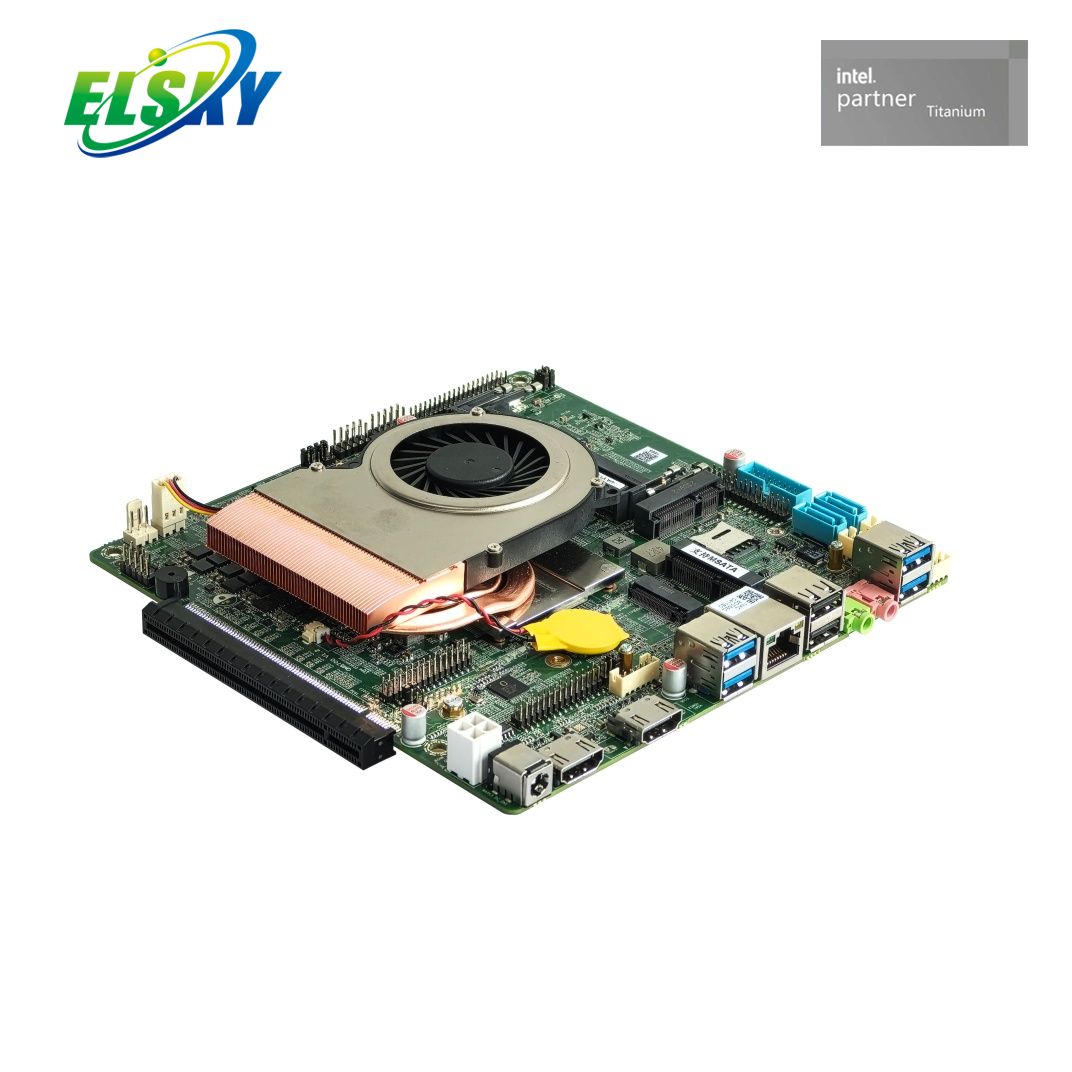

Board Skylake 6. Generation DDR4 PCIe X16 4K M.2 Dual LAN für Embedded

Modell

CPU

4K

LAN

COM

USB2.0

USB3.0

Erinnerung

SSD

Leistung

QM6000-2C

Skylake

6^Gen ​

4K 30Hz

1

2

6

5

2*NB-DDR4

32G (MAX)

1*M.2

1*MSATA

2*SATA

+12V/19V

QM6000-2C2L

2

2

4

5

QM6000-6C

1

6

6

5

QM6000-6C2L

2

6

4

5

CPU

CPU-  Marke

CPU-  Modell

Frequenz

Turbo

CPU-  Leistungsaufnahme (W)

Der Volllast-Stromverbrauch der gesamten Platine beträgt ca. (W)

6^Generation  I3

Intel-Kern

6100H

2core 2,7G

35

50

6^Generation  I5

6300HQ

4 Kern 2,3G

3,2G

45

60

6440HQ

4 Kern 2,6G

3,5G

45

60

6350HQ

4 Kern 2,3G

3,2G

45

60

6^Generation  I7

6700HQ

4 Kern 2,6G

3,5G

45

60

6820HQ

4 Kern 2,7G

3,6G

45

60

6920HQ

4 Kern 2,9G

3,8G

45

60

6970HQ

4 Kern 2,8G

3,7G

45

60

6870HQ

4 Kern 2,7G

3,6G

45

60

6770HQ

4 Kern 2,6G

3,5G

45

60

Größe

170 mm (L) 170 mm (B) 24 mm (H) (einschließlich Lüfterdicke)

CPU

Unterstützt Skylake i3-6100H, i5-6300HQ, i7-6700HQ usw. der 6. Generation.

Unterstützt Kabylake i3-7100H, i5-7300HQ, i7-7700HQ usw. der 7. Generation.

Chipsatz

HM170/HM175-Chipsatz

Stromversorgung

1*DC_IN

Der Innendurchmesser des Gleichstromkopfes beträgt 2,5 mm und unterstützt 12 V/19 V

Der Stromverbrauch des Motherboards beträgt bei Volllast etwa 60 W. Es wird empfohlen, ein Netzteil mit 12 V und 7 A oder mehr zu verwenden

1 * DC_ATX (4Pin)

RAM

2*SODIMM

NB-DDR4-Speicher, unterstützt 2133/2400 MHz Speicher, maximale Unterstützung 32 G

Netzwerkfunktionen

1*LAN

Realtek 8111H Gigabit-Ethernet-Anschluss, unterstützt Wake on LAN, PXE-Funktion

1*MINI_PCIE

Unterstützt WIFI/3G/4G/Bluetooth-Modul

Anzeigefunktion

Intel HD Graphics 530/630 Super-Core-Grafikkarte, unterstützt Einzeldisplay, Dual-Display/Dreifach-Display-Kopie, Dual-Display/Dreifach-Display-Erweiterung, Einzeldisplay unter DOS

1*VGA DB15

Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz

1*HDMI1 1.4

Unterstützt 4K-Auflösung  4096/3840*2160@30Hz

1*HDMI2 1.4

Unterstützt 4K-Auflösung  4096/3840*2160@30Hz

Die HDMI2-Schnittstelle kann so geändert werden, dass sie die VGA-Schnittstelle unterstützt

1*EDV1

Unterstützt 4K-Auflösung  4096/3840*2160@30Hz

(30Pin, 2*15Pin, 2,0mm)

1*LVDS/EDP2

Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz

(30Pin, 2*15Pin, 2,0mm)

LVDS wird standardmäßig unterstützt, EDP2 ist optional, gemeinsame Pins, EDP2 unterstützt 4K

1*LVDS_PWR

LVDS/EDP2 Arbeitsspannungs-Steuerstift

(6Pin, 2*3Pin, 2,0mm)

1*INVERTIEREN

LVDS/EDP-Hintergrundbeleuchtungs-Steuerstift

(6Pin, 1*6Pin, 2,0mm)

USB

4*USB3.0

Post-Standard  USB3.0

2*USB2.0

Post-Standard  USB2.0 (2*LAN Das Motherboard verfügt nicht über diese Schnittstelle)

1*F_USB1

Vorderer USB2.0-Pin, ein Satz hat 2*USB2.0

(9Pin, 2*5Pin, 2,0mm)

1*F_USB3

Vorderer USB2.0-Pin, ein Satz hat 2*USB2.0

(9Pin, 2*5Pin, 2,0mm)

1*F_USB3_A

Vorderer USB3.0-Pin, ein Satz hat 2*USB3.0

(19Pin, 2*10Pin, 2,0mm)

Soundfunktion

Integrierter Realtek ALC660/662/892 HD-Digital-Audio-Decoder, 6-Kanal-High-Fidelity-Audio-Controller

1*LINE_OUT

Unterstützt Audioausgabe (grün)

1*MIC_IN

Unterstützt Mikrofoneingang (rot)

1*INT_SPK

Unterstützt 8 Ohm 5 Watt Lautsprecherausgang (Leistungsverstärker)

(4Pin, 1*4Pin, 2,0mm)

1*F_AUDIO

Standard-Audio-Pin

(9Pin, 2*5Pin, 2,0mm)

Festplattenfunktion

1*M.2

M.2 2280/2242 optional, Standard-SATA-Protokoll, optionales NVME-Protokoll (PCIE).

1*MSATA

Unterstützt MINI_SATA-Festplatte, unterstützt MSATA 3.0

1*SATA1

Unterstützt MINI_SATA-Festplatte, unterstützt MSATA 3.0

1*SATA2

Unterstützt MINI_SATA-Festplatte, unterstützt MSATA 3.0

2*SATA_PWR

Stromversorgungspins für Festplatten, die mit 5 V oder 12 V betrieben werden können.                  (4Pin, 1*4Pin, 2,54mm)

Schaltfunktion

1*F_PANEL

Schalter, Betriebsanzeige, Festplattenanzeige, Neustart-Pin

(9Pin, 2*5Pin, 2,54mm)

1*AUTO_SW

Einschalt-Pin für Hardware-Steuerung

(3Pin, 1*3Pin, 2,0mm)

Andere  E/A

1*COM1

Unterstützt Standard RS232/RS422/RS485 optional (BIOS-Einstellung)

(9Pin, 2*5Pin, 2,54mm)

1*COM2

Unterstützt nur die Standards  RS232

(9Pin, 2*5Pin, 2,54mm)

1*COM3~6

Unterstützt nur die Standards  RS232

(39Pin, 2*20Pin, 2,0mm)

1*JCOM1/2

COM1/2  Pin 9 ist auf 0V/5V/12V eingestellt

(6Pin, 2*3Pin, 2,0mm)

1*SIM_KARTE

Unterstützt SIM-Karte. Bei Verwendung von 3G/4G ist eine SIM-Karte erforderlich

1*CLR_CMOS

Motherboard-Reset- und Entlade-Pins

(3Pin, 1*3Pin, 2,0mm)

1*LÜFTER1

Fan-Pin

(3Pin, 1*3Pin, 2,54mm)

1*SYS_FAN

Pin des Systemlüfters

(3Pin, 1*3Pin, 2,54mm)

1*GPIO_CN

GPIO-  Steuerpin

(10Pin, 2*5Pin, 2,0mm)

1 * PCI-E 16X

Optional mit Standard-PCI-E-Schnittstelle, kann eine unabhängige Grafikkarte angeschlossen werden

Betriebsumgebung

Arbeitstemperatur: -20℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, nicht kondensierend

BIOS

AMI BIOS, unterstützt Power-On-Boot, Timing-Boot und intelligente Identifizierung der Remote-Switch-Maschine

Wachhund

Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden).

Betriebssystem

Unterstützt Windows 10, Windows 8, Windows 7, LINUX usw.

CPU-Unterstützung?

Skylake H der 6. Generation (i3/i5/i7)

Chipsatz?

Intel HM170 (6.)

Integrierte Grafik?

HD Graphics 530 (6.)

Maximaler Speicher?

2 x DDR4, bis zu 32 GB, bis zu 2400 MHz

PCIe-X16-Steckplatz?

Ja, PCIe 3.0 x16 für Grafikkarten oder Erweiterungskarten

HDMI-Version?

Dual HDMI 1.4 (4K@30Hz)

Max zeigt an?

3 unabhängige Displays

LAN-Ports?

1 x GbE oder 2 x GbE (Realtek 8111H + Intel i219V)

Lagerung?

M.2 NVMe/SATA + MSATA + 2 x SATA 3.0

COM-Ports?

2 oder 6 (COM1: 232/422/485)

Stromversorgung?

12V/19V DC, 12V7A oder 19V5A empfohlen

Betriebstemperatur?

-10°C ~ 60°C

Wachhund?

Ja, 256-Level
