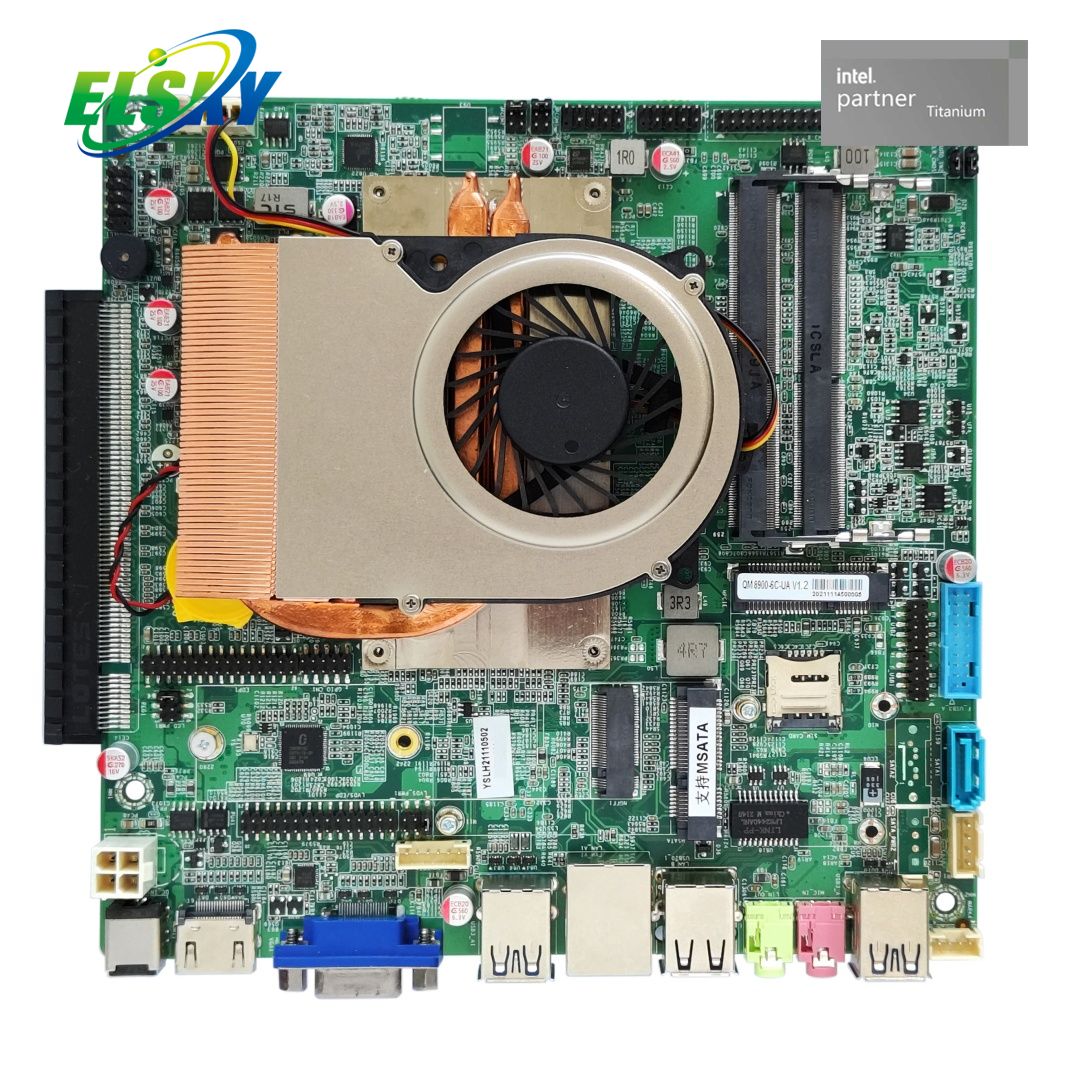

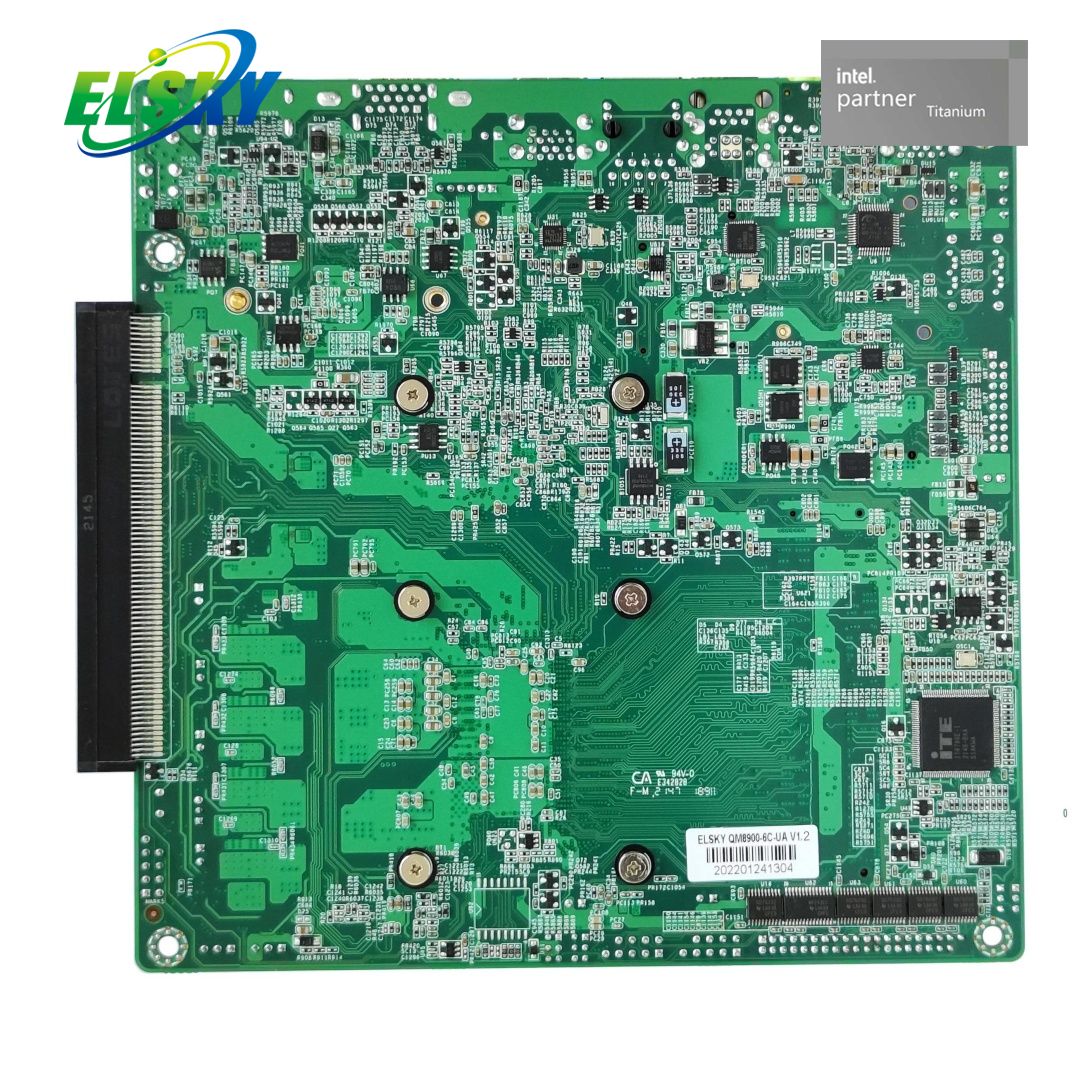

Placa-mãe Mini-ITX 8ª/9ª geração DDR4 PCIe X16 M.2 NVMe Dual LAN para indústria

modelo

CPU

4K

LAN

COM

USB2.0

USB3.0

USB3.1

SSD

Memória

Poder

QM8900-UA

Apoiar Coffee Lake  8gen, 9gen i3, i5, i7, i9

apoiar

1

2/6

5

2

4

1*M.2

1 *MSATA

1*SATA

2*NB-DDR4

MÁXIMO 64G

+12V/19V

2

2/6

3

2

4

O padrão da placa-mãe é 11 x USB

CPU

da CPU Marca

de CPU Modelo

Frequência dominante

frequência de raios

da CPU (W) Dissipação de energia

O consumo de energia em carga total de toda a placa é de cerca de （W）

8 geração I3

Intel Core

8100H

4 núcleos 3.0G

45

70

8 geração I5

Intel Core

8300H

4 núcleos 2.3G

4,0G

45

70

8400H

4 núcleos 2,5G

4,2G

45

70

8 geração I7

Intel Core

8850H

6 núcleos 2.6G

4,3G

45

70

8750H

6 núcleos 2.2G

4.1G

45

70

8 geração I9

Intel Core

8950HK

6 núcleos 2.9G

4,8G

45

70

9 geração I5

Intel Core

9300H

4 núcleos 2.4G

4.1G

45

70

9400H

4 núcleos 2,5G

4,3G

45

70

9 geração I7

Intel Core

9750H

6 núcleos 2.6G

4,5G

45

70

9850H

6 núcleos 2.6G

4,6G

45

70

9 geração I9

Intel Core

9880H

8 núcleos 2.3G

4,8G

45

70

9980HK

8 núcleos 2.4G

5,0G

45

70

Tamanho

170 mm （L） * 170 mm （W） * 24mm （H） (espessura do ventilador incluída)

CPU

Apoiar Coffee Lake  8 geração i3-8100H 、 i5-8300H 、 i7-8700HK 、 i9-8950HK etc.

Apoiar Coffee Lake  9 geração i5-9300H 、 i7-9750H 、 i9-9980HK etc.

Chipset

Chipset de alta velocidade HM370

Poder

1*DC_IN

O diâmetro interno da cabeça DC é 2,5 MM e suporta 12V/19V

O consumo de energia em carga total da placa-mãe é de cerca de 70W, recomenda-se usar fonte de alimentação 12V7A ou 19V5A

1 * DC_ATX (4 pinos)

Memória

2 *  slot SODIMM

Memória NB-DDR4, com suporte para memória 2133/2400/2666 MHz, suporte máximo de 64 GB

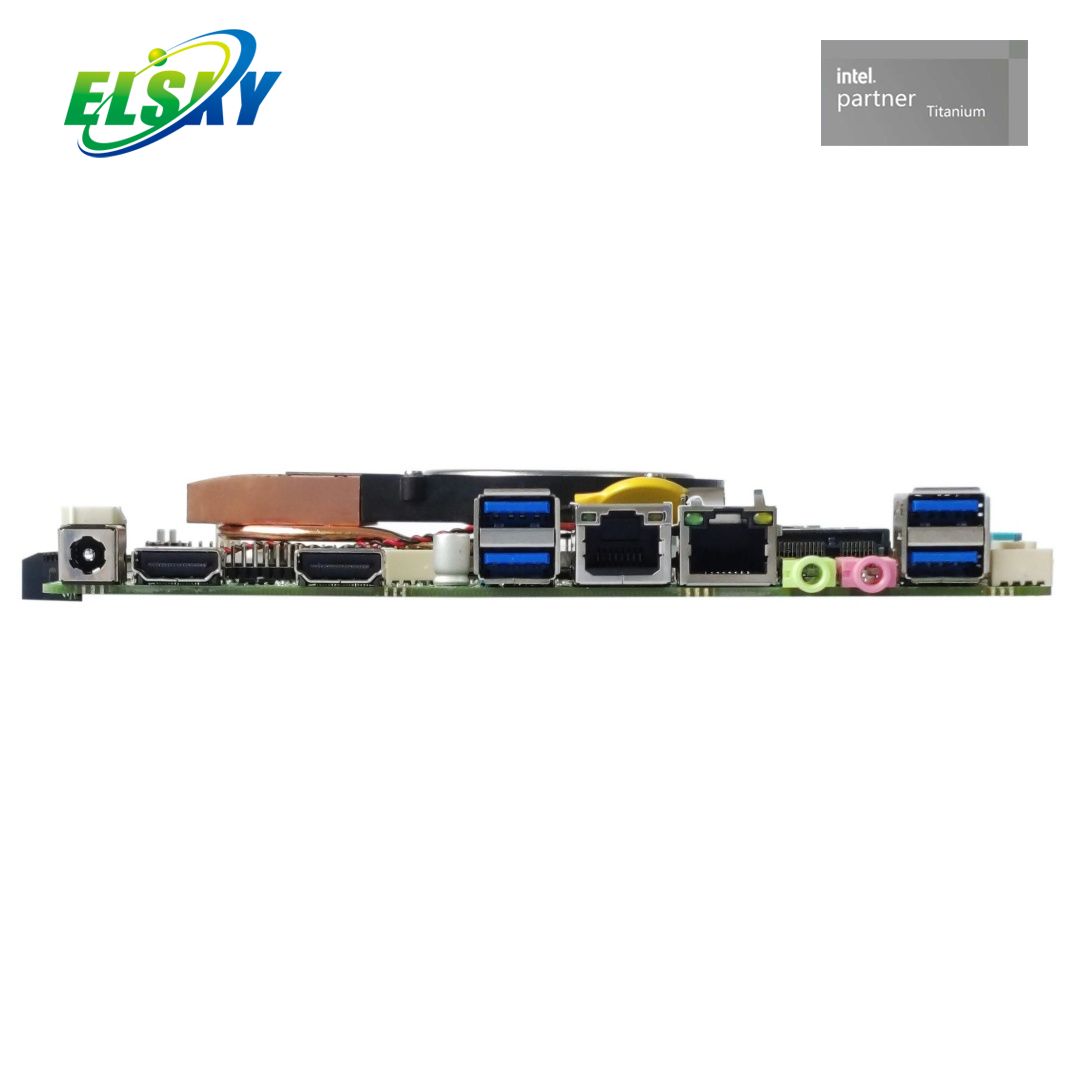

Função de rede

1/2 * porta LAN RJ45

Suporte para rede única Adaptador de rede Realtek 8111H Gigabit; Suporte para rede dupla Realtek 8111H + adaptador de rede Intel I219V Gigabit; Suporte para ativação de rede, função PXE;

1 *  porta MINI_PCIE

Suporta módulo WIFI/4G/Bluetooth

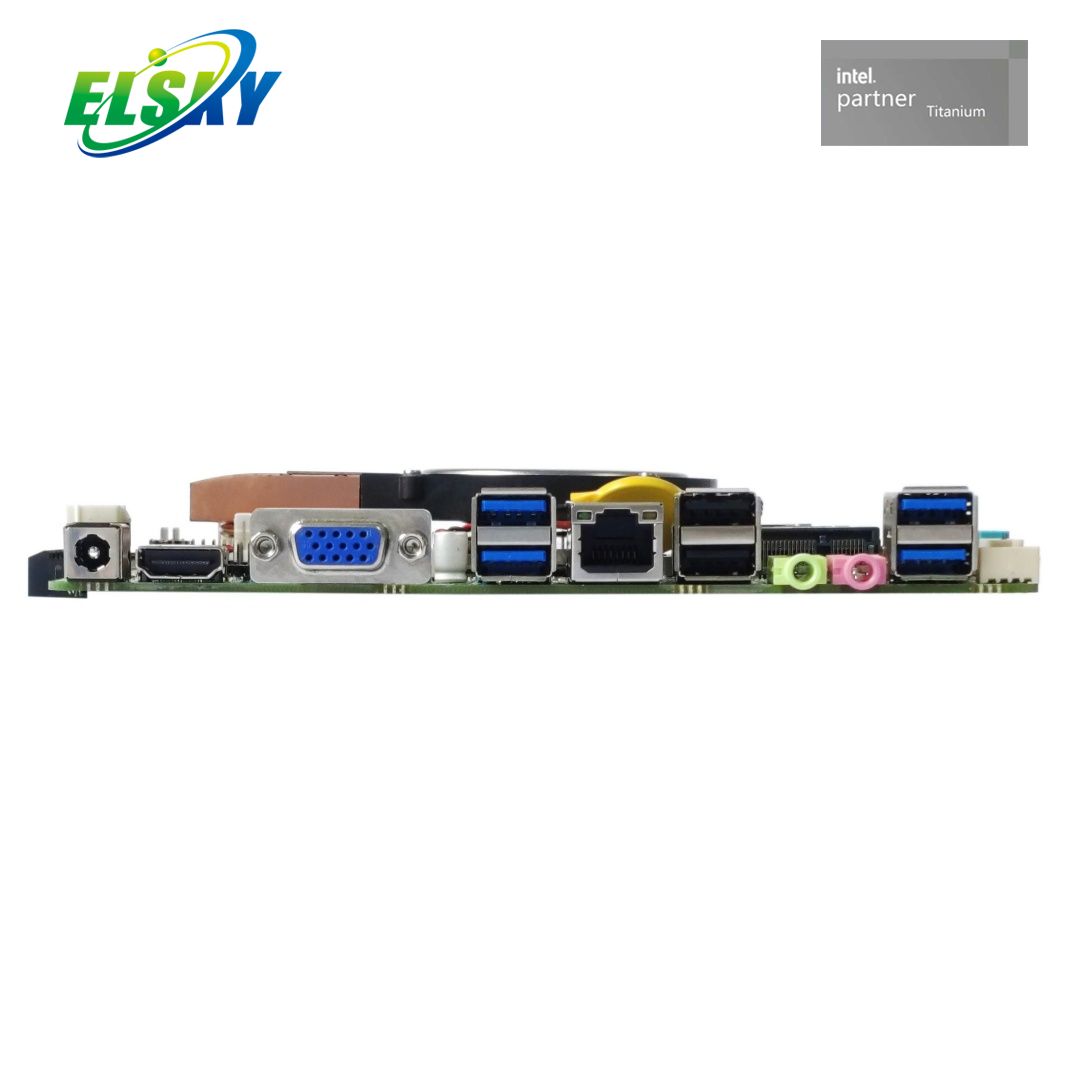

Função de exibição

Placa gráfica hipercore Intel HD Graphics 630 integrada

Suporte para exibição única, exibição dupla/cópia de exibição tripla, extensão de exibição dupla/exibição tripla, exibição única DOS

1 * porta HDMI1 1.4

Suporta resolução 4K  4096/3840*2160@30Hz

1 * porta HDMI2 1.4

Suporta resolução 4K  4096/3840*2160@30Hz

1 * porta VGA DB15 (opcional)

Resolução de suporte 1920*1080@60Hz

A porta HDMI2 pode ser alterada para uma porta VGA

1 * pino EDP1

Suporta resolução 4K  4096/3840*2160@60Hz     (30 pinos, 2*15 pinos, 2,0 mm)

1 * pino LCD_PWR1

Pino de controle de tensão de trabalho EDP1               (6 pinos, 2 * 3 pinos, 2,0 mm)

1 * pino LVDS/EDP

Resolução de suporte 1920 * 1080 @ 60 Hz       (30 pinos, 2 * 15 pinos, 2,0 mm)

Por padrão, LVDS é compatível, EDP é opcional, pinos compartilhados são suportados, EDP não suporta 4K

1 *  pino LVDS_PWR

Pino de controle de tensão operacional LVDS/EDP           (6 pinos, 2 * 3 pinos, 2,0 mm)

1 *  pino INVERTER

Pino de controle de luz de fundo LVDS/EDP                (6 pinos, 1 * 6 pinos, 2,0 mm)

1 * porta PCI-E 16X

Opcional com interface PCI-E padrão, pode ser conectado a uma placa de vídeo independente

USB Função

4 * porta USB3.1

Após a interface USB3.1 Gen1 padrão, a banda larga de transmissão máxima é de 5,0 Gbps

2 *  porta USB2.0

A interface USB 2.0 padrão traseira, a banda larga de transmissão máxima de 480Mbps

1 * pino F_USB1

Pinos USB2.0 frontais, um conjunto de 2 * USB2.0               (9 pinos, 2 * 5 pinos, 2,0 mm)

1 * pino F_USB2

Pinos USB2.0 frontais, um conjunto de 2 * USB2.0             (9 pinos, 2 * 5 pinos, 2,0 mm)

O pino F_USB2 1/3/5/7 padrão não tem sinal. Escolha entre o pino e a placa de som USB. A placa de som USB é suportada por padrão

1 * pino F_USB3_A

Pinos USB3.0 frontais, um conjunto de 2 * USB3.0          (19 pinos, 2 * 10 pinos, 2,0 mm)

Função de som

Chip de áudio USB Cmedia HS_100B integrado

1*  porta LINE_OUT

Saída de áudio suportada (verde)

1 *  porta MIC_IN

Suporte para entrada de microfone (vermelho)

1 * pino INT_SPK

Suporta saída de alto-falante de 8 OH5 watts (amplificador de potência)    (4 pinos, 1 * 4 pinos, 2,0 mm)

Função de disco rígido

1 * porta M.2

Suporta interface Key-M M.2 2280, opcional M.2 2242, a geração 8/9 suporta NVME (PCIE), mas não pode mudar para SATA

1 *  porta MSATA

Suporta disco MINI_SATA, suporta MSATA 3.0, pode ser alterado para suportar WIFI

1 *  porta SATA1

Interface de disco rígido SATA padrão, suporta SATA 3.0

1 *  pino SATA_PWR

O pino da fonte de alimentação do disco rígido pode fornecer 5V ou 12V     (4 pinos, 1 * 4 pinos, 2,54 mm)

Função de comutação

1 *  pino F_PANEL

Interruptor, indicador de energia, indicador de disco rígido, pino de reinicialização  (9 pinos, 2 * 5 pinos, 2,54 mm)

1 * pino AUTO_SW

O hardware controla os pinos de inicialização e inicialização        (3 pinos, 1 * 3 pinos, 2,0 mm)

Outras E/S

1 *  pino COM1

Suporte padrão RS232/RS422/RS485 opcional (configurações do BIOS)

(9 pinos, 2 * 5 pinos, 2,54 mm)

1 *  pino COM2

Somente RS232 padrão é suportado                 (9 pinos, 2 * 5 pinos, 2,54 mm)

1 * COM3 ~ 6 pinos

Apenas RS232 padrão é suportado                     (39 pinos, 2 * 20 pinos, 2,0 mm)

1 *  pino jpcom1/2

COM1/2 pino 9 está definido para 0V/5V/12V               （6Pin,2*3Pin,2.0mm）

1*  slot para SIM_CARD

Suporte para cartão SIM, cartão SIM é necessário para 3G/4G

1 *  pino CLR_CMOS

Pinos de reinicialização e descarga da placa-mãe                (3 pinos, 1 * 3 pinos, 2,0 mm)

1 * pino FAN1

Pinos do ventilador da CPU suportam controle de temperatura              (3 pinos, 1 * 3 pinos, 2,54 mm)

1 * pino SYS_FAN

Pinos do ventilador do sistema sem controle de temperatura          (3 pinos, 1 * 3 pinos, 2,54 mm)

1 * pino GPIO_CN

Pinos de controle GPIO                                   (10 pinos, 2 * 5 pinos, 2,0 mm)

Ambiente operacional

Temperatura operacional: -10℃~60℃; Umidade operacional: 5% ~ 95% de umidade relativa, sem condensação

BIOS

BIOS AMI, suporte para inicialização, inicialização cronometrada, ativação e desativação remota, identificação inteligente de dispositivo

Assistir cachorro

Programação Watchdog, função de redefinição de hardware de suporte (nível 256, 0 ~ 255 segundos)

SO

Suporta Windows 11, Windows 10, LINUX, sistema Kirin, sistema Tongxin etc.

Suporte de CPU?

8ª/9ª Geração Coffee Lake H

Chipset?

IntelHM370

Memória máxima?

2 x DDR4, até 64 GB

Slot PCIe X16?

Sim, PCIe 3.0 x16 para placas gráficas ou placas de expansão

Versão HDMI?

HDMI duplo 1.4 (4K a 30 Hz)

Exibições máximas?

3 monitores independentes

Portas LAN?

1 x GbE ou 2 x GbE (Realtek 8111H + Intel i219V)

Armazenar?

M.2 NVMe + MSATA + SATA 3.0

Portas COM?

2 ou 6 (COM1: 232/422/485)

Fonte de energia?

12V/19V CC

Temperatura operacional?

-10°C ~ 60°C

Cão de guarda?

Sim, nível 256
