특징:
전원 공급 장치 인터페이스:
마더보드의 DC 인터페이스 사양은 5.5*2.5이며 전원 공급 장치는 4Pin TX 인터페이스로 변경할 수 있습니다.
메인보드는 12V 전원 공급 장치만 지원합니다. 전체 부하 전력 소비는 약 60W이며, 12V7A 이상의 전원 공급 장치가 권장됩니다.
디스플레이 인터페이스:
1, 마더보드 VGA, HDMI, LVDS/EDP 지원 단일 디스플레이, 이중 디스플레이/삼중 디스플레이 복제, 이중 디스플레이/삼중 디스플레이 확장, DOS 단일 디스플레이;
2, 마더보드는 수직 1.4 HDMI 인터페이스를 지원하고 4K 출력을 지원합니다. 지원 해상도 4096/3840*2160@30Hz;
3, 마더보드 LVDS 및 EDP 신호 두 가지 옵션, 기본 지원 LVDS는 EDP, 핀 공유, EDP-B 스크린 라인이 있는 EDP(20핀 백라이트 별도 독립)를 지원하도록 변경할 수 있습니다.
미니 PCIE:
기본적으로 메인보드의 MSATA 포트는 SATA 디스크를 지원합니다. USB 신호가 없으며 USB 신호와 공존하도록 변경할 수 없습니다. WiFi 모듈을 지원하도록 변경한 후 SATA 신호를 PCIE 신호로 변경할 수 있습니다.
기본적으로 메인보드의 Mini-PCIE 포트에는 PCIE 신호가 있지만 USB 신호는 없습니다. 기본적으로 WIFI 모듈만 지원됩니다. USB 신호와 공존할 수 있으며 수정 후 4G/Bluetooth/WIFI 모듈을 지원할 수 있습니다. 2/4/6/8/10 F_USB2 핀에는 신호가 없으며 Mini-PCIE 인터페이스는 SATA 신호를 변경할 수 없습니다.
USB 인터페이스:
마더보드는 기본적으로 10USB(2*USB3.0, 8*USB2.0)를 지원하고 4G/블루투스 지원으로 변경한 후 9USB를 지원합니다.
마더보드의 모든 USB 포트 및 핀은 기본 S 전원(종료 후 전원 없음), 외부 USB 포트는 A 전원(종료 후 전원)으로 변경 가능, 내장 USB 핀은 A 전원을 변경할 수 없습니다.
COM 포트:
마더보드 지원 6*COM 포트, 기본 지원 RS232; COM1은 BIOS를 통해 설정되는 RS232/422/485 옵션을 지원합니다(21페이지).
메인보드 COM1/2 핀 9는 JPCOM1/2 전원 0V/5V/12V를 통해 설정할 수 있으며 기본값은 0V입니다.
네트워크 카드:
마더보드는 인텔 i225-LM 듀얼 기가비트 네트워크 카드, 3기가비트 네트워크 카드, 4기가비트 네트워크 카드 옵션을 지원합니다. POE 전원 공급 장치는 변경할 수 없습니다.
사운드 카드:
마더보드는 기본적으로 USB 사운드 카드가 아닌 Realtek 사운드 카드를 지원합니다.
CPU 정보
CPU 사양 |
CPU 브랜드 |
CPU 모델 |
기본 주파수 |
터보 주파수 |
CPU TDP (W) |
완전 부하 전력 소비( W ) |
8세대 I3 |
핵심 |
8145U |
듀얼 코어 2.1G |
3.9G |
15 |
60 |
8세대 I5 |
핵심 |
8365U |
쿼드 코어 1.6G |
4.1G |
15 |
60 |
8265U |
쿼드 코어 1.6G |
3.9G |
15 |
60 |
8세대 I7 |
핵심 |
8665U |
쿼드코어 1.9G |
4.8G |
15 |
60 |
10세대 I3 |
핵심 |
10110U |
듀얼 코어 2.1G |
4.1G |
15 |
60 |
10세대 I5 |
핵심 |
10310U |
쿼드코어 1.7G |
4.4G |
15 |
60 |
핵심 |
10210U |
쿼드 코어 1.6G |
4.2G |
15 |
60 |
10세대 I7 |
핵심 |
10510U |
쿼드코어 1.8G |
4.9G |
15 |
60 |
핵심 |
10610U |
쿼드코어 1.8G |
4.9G |
15 |
60 |
핵심 |
10810U |
6코어 1.1G |
4.9G |
15 |
60 |
핵심 |
10710U |
6코어 1.1G |
4.7G |
15 |
60 |
분리

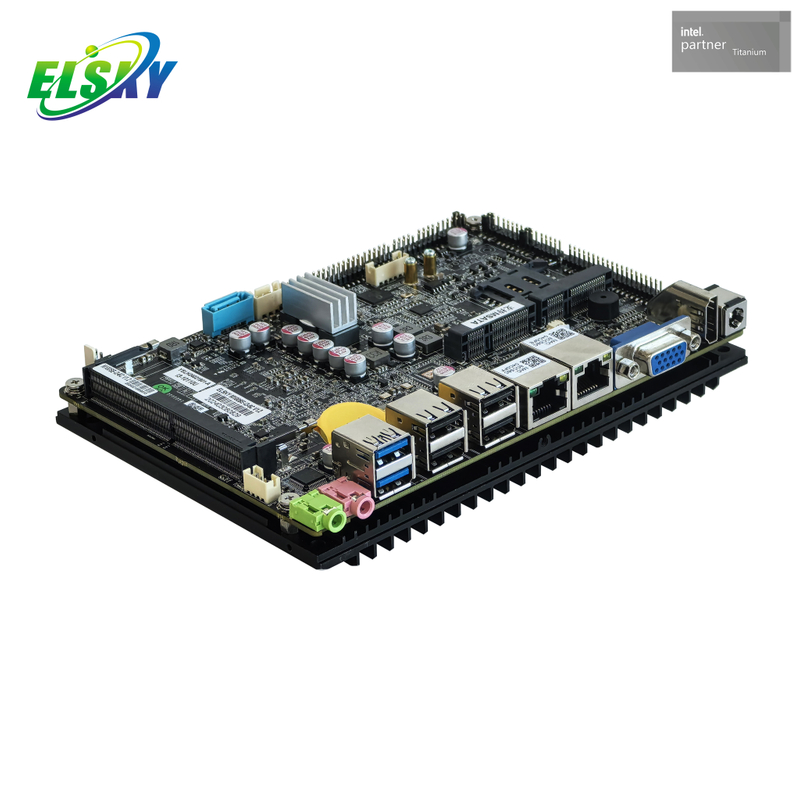

마더보드 크기 |
4인치 마더보드 165mm(L)*115mm(W)*31mm(H) |
CPU 프로세서 |
8세대 W hiskey Lake I5-8265U CPU 지원: I3- 8145U , , I7- 8665U 등 |
10세대 C omet Lake I7-10510U CPU 지원: I3-10110U, I5- 10210U , 등 |
칩셋 |
Haswell-U, Broadwell-U 고속 칩셋 |
힘 |
1*DC_IN 1*ATX(4핀)로 변경 가능 |
DC 헤드의 내경은 2.5MM이며 12V를 지원합니다. 마더보드의 전체 부하 전력 소비는 약 60W입니다. 12V7A 이상의 전원 공급 장치를 권장합니다. |
메모리 |
1*NB-DDR4 메모리 슬롯(2133MHZ, 2400MHZ 및 2666MHz 메모리, 최대 32GB 지원) |
표시하다 |
통합 Intel UHD 그래픽 하이퍼코어 그래픽 카드, 단일 디스플레이 지원, 이중 디스플레이/삼중 디스플레이 복사, 이중 디스플레이/삼중 디스플레이 확장, DOS 단일 디스플레이 |
1*VGA DB15 인터페이스 |
지원 해상도 1920 * 1080@60Hz |
1*VGA_OUT 핀 |
지원 해상도 1920 * 1200@60Hz (12Pin,1*12Pin,2.0mm) |
1*HDMI 1.4 인터페이스 |
4K 해상도 4096/3840 * 2160@30Hz 지원 |
1*LVDS 핀 |
지원 해상도 1920 * 1080@60Hz (30Pin,2*15Pin,2.0mm) |
1*LVDS_PWR 핀 |
LVDS 전압 제어 핀(6Pin,2*3Pin,2.0mm) |
1*반전 핀 |
LVDS 백라이트 제어 핀(6Pin,1*6Pin,2.0mm) |
메인보드 LVDS 및 EDP 신호 두 가지 옵션(기본 지원 LVDS)은 EDP, 핀 공유를 지원하도록 변경할 수 있습니다. |
회로망 |
2*LAN/3*LAN/4*LAN |
지원 Intel 을 i 226-V 기가비트 네트워크 어댑터 칩 하고 네트워크 깨우기 및 PXE 디스크 없는 시작을 지원합니다. |
1*4G_MPCIE 인터페이스 |
WIFI 지원, 3G/4G/Bluetooth/WIFI 등을 지원하도록 변경 가능 |
하드디스크 |
1*MSATA 인터페이스 |
MINI_SATA 지원, MSATA3.0 지원 |
1*SATA1 인터페이스 |
표준 SATA3.0 하드 디스크 인터페이스, 최대 전송 속도 6.0Gbps |
1*SATA_PWR 핀 |
하드 디스크 전원 공급 장치 핀은 5V 또는 12V 전원을 제공합니다. (4핀,1*4핀,2.54mm) |
사운드 기능 |
6채널 Hi-Fi 오디오 컨트롤러가 포함된 통합 Realtek ALC897 HD 디지털 오디오 디코더 |
1*LINE_OUT 인터페이스 |
오디오 출력 지원(녹색) |
1*MIC_IN 인터페이스 |
마이크 입력 지원(분홍색) |
1*INT_SPK 핀 |
전력 증폭기 지원 8 OH5 와트 스피커 듀얼 채널 출력(4Pin,1*4Pin,2.0mm) |
USB |
2*USB3.0 인터페이스 |
표준 USB3.0 포트가 후면에 설치되어 있습니다. |
4*USB2.0 인터페이스 |
표준 USB2.0 포트가 후면에 설치되어 있습니다. |
1*F_USB1 핀 |
전면 USB2.0 핀, 2*USB2.0 세트(9핀,2*5핀,2.0mm) |
1*F_USB2 핀 |
전면 USB2.0 핀, 2*USB2.0 세트(9핀,2*5핀,2.0mm) |
Mini-PCIE 및 F_USB2 2/4/6/8/10용 USB 신호는 선택 사항입니다. 기본적으로 Mini-PCIE에는 USB 신호가 없습니다. |
스위칭 기능 |
1*F_PANEL 핀 |
스위치, 전원 표시기, 하드 디스크 표시기, 재시작 핀(9Pin,2*5Pin,2.0mm) |
1*AUTO_SW 핀 |
하드웨어 제어 전원 켜기 및 전원 켜기 지원(3Pin,1*3Pin,2.0mm) |
기타 I/O |
COM1 핀 |
Com 포트, RS232, RS422 또는 RS485 옵션(9Pin,2*5Pin,2.0mm) |
COM2 핀 |
표준 RS232(9Pin,2*5Pin,2.0mm)를 지원하는 편안함 |
COM3~6핀 |
표준 RS232(39Pin,2*20Pin,2.0mm)를 지원하는 편안함 |
1*JPCOM1/2 핀 |
제어 COM1/2 핀 9 전압 0V/5V/12V 옵션(6핀,2*3핀,2.0mm) |
1*SIM 슬롯 |
SIM 카드 지원, 3G/4G에는 SIM 카드 필요 |
1*CLR_CMOS 핀 |
마더보드 재설정 및 방전 핀(2Pin,1*2Pin,2.0mm) |
1*CPU_FAN 핀 |
CPU 팬 핀: 최고 속도, 온도 제어는 지원되지 않습니다(3핀,1*3핀,2.54mm) |
1*J_GPIO 핀 |
GPIO 제어 핀(10핀,2*5핀,2.0mm) |
운영 환경 |
작동 온도: -10℃~60℃; 작동 습도: 5% ~ 95% 상대 습도, 결로 없음 |
바이오스 |
AMI BIOS는 전원 켜기 및 전원 켜기, 시간에 따른 전원 켜기, 원격 전원 켜기 및 끄기 장치의 지능형 식별을 지원합니다. |
감시견 |
워치독 프로그래밍, 하드웨어 재설정 기능 지원(256레벨, 0~255초) |
OS |
Windows 10, Windows 11, Linux 등을 지원합니다. |
FAQ
전원 공급 장치 인터페이스:
DC 인터페이스: 5.5*2.5mm, 4Pin ATX 인터페이스로 전환하는 옵션 포함.
전원 요구 사항: 12V7A 이상의 권장 전원 공급 장치로 12V 입력만 지원합니다. 풀로드 전력 소비는 약 60W입니다.
디스플레이 인터페이스:
단일, 이중 또는 삼중 디스플레이 구성을 위해 VGA, HDMI, LVDS/EDP를 지원합니다.
HDMI 1.4는 4096/3840*2160@30Hz에서 4K 출력을 지원합니다.
LVDS/EDP 신호: 기본값은 LVDS이지만 핀 공유를 통해 EDP로 전환할 수 있습니다. EDP는 별도의 백라이트를 사용합니다.
미니 PCIE:
MSATA 포트: 기본적으로 SATA 디스크를 지원합니다. SATA 신호를 PCIe로 변경하여 WiFi를 지원하도록 수정할 수 있습니다.
Mini-PCIE 포트: 기본적으로 PCIe 신호를 지원하며 수정 후 USB 신호와 공존하여 4G, Bluetooth 또는 WiFi 모듈을 지원할 수 있습니다.
USB 인터페이스:
포트: 기본적으로 USB 포트 10개(USB 3.0 2개, USB 2.0 8개), 4G/Bluetooth 지원 시 포트 9개.
전원: 모든 USB 포트는 기본적으로 S 전원(종료 후 전원 없음)으로 설정되지만 외부 USB 포트는 A 전원(종료 후 전원 켜짐)으로 설정할 수 있습니다. 내장 USB 핀은 A 전원을 지원하지 않습니다.
COM 포트:
6개의 COM 포트를 지원하며 COM1은 BIOS를 통해 RS232/422/485에 대해 구성 가능합니다.
COM1/2 핀 구성: 0V/5V/12V에 대한 전원 설정을 지원합니다.
회로망:
듀얼 기가비트 이더넷: 기본 구성은 Intel i225-LM입니다. 3 또는 4기가비트 NIC 옵션.
POE 지원:변경할 수 없습니다.
사운드 카드:
오디오: 6채널 오디오 출력을 갖춘 통합 Realtek ALC897 HD 사운드 카드. USB 사운드 카드는 지원되지 않습니다.
CPU 사양:
1.1GHz ~ 2.1GHz의 기본 주파수와 최대 4.9GHz의 터보 주파수로 8세대 및 10세대 Intel Core CPU를 지원합니다.
모든 CPU의 TDP는 15W이며, 전체 부하 전력 소비는 약 60W입니다.
추가 사양:
마더보드 크기: 165mm x 115mm x 31mm.
메모리 지원: 최대 32GB를 지원하는 DDR4 슬롯 1개.
칩셋: Haswell-U, Broadwell-U 칩셋을 지원합니다.
표시 옵션:
VGA, HDMI, LVDS: 최대 4K의 해상도를 지원하며 VGA는 60Hz에서 최대 1920x1080, HDMI는 30Hz에서 최대 4096x2160을 제공합니다.
네트워크 및 스토리지:
네트워크 인터페이스: 다중 LAN 옵션(2, 3 또는 4개의 기가비트 이더넷 포트)
스토리지: SATA3.0의 경우 최대 6Gbps 속도로 MSATA, SATA 인터페이스를 지원합니다.
4G 지원: 미니 PCIE 인터페이스를 통해.
운영 환경:
온도 범위: -10°C ~ 60°C.
습도: 상대 습도 5% ~ 95%(응결 없음).
BIOS 및 워치독:
BIOS:전원 켜기, 시간에 맞춰 전원 켜기, 원격 장치 식별과 같은 기능을 지원합니다.
Watchdog: 프로그래밍 가능한 간격(0~255초)으로 하드웨어 재설정을 지원합니다.
운영체제 지원:
Windows 10, Windows 11 및 Linux와 호환 가능
